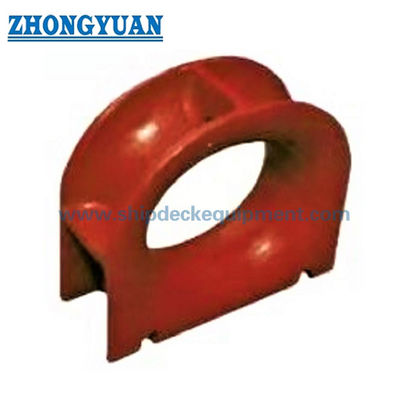

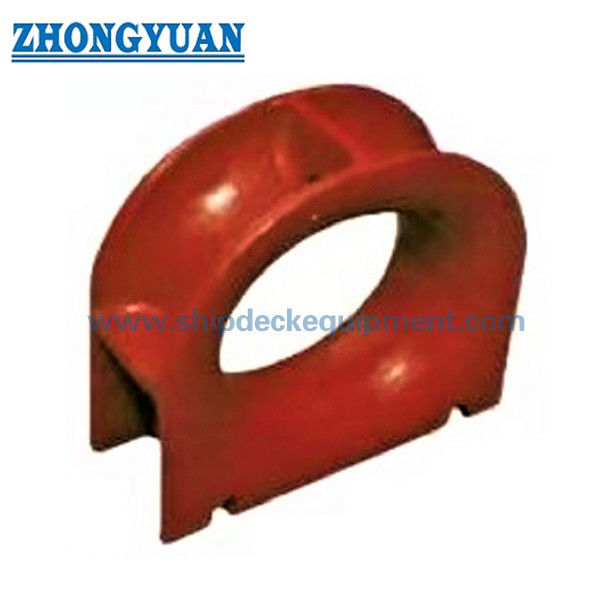

Τοποθετημένος στο κατάστρωμα χυτοσίδηρος αγκυροβολητής.

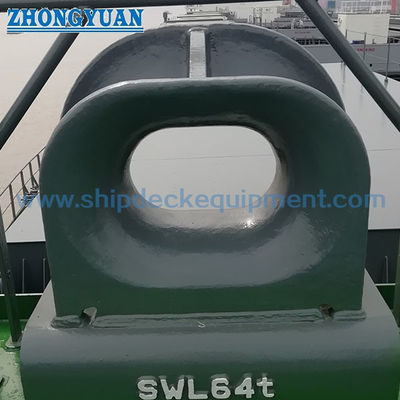

Τοποθετημένος στο κατάστρωμα χυτοσίδηρος αγκυροβολητής.

Επισκόπηση του προϊόντος

Ο αγκυροβολητής αγκυρώσεως τύπου Α του ISO 13713 είναι ένας καθοδηγητής σχοινιών χυτού χάλυβα εγκατεστημένος στο πλευρό του πλοίου για να οδηγεί τις γραμμές αγκυρώσεως ή ρυμούλκησης μεταξύ των θέσεων εσωτερικού και εξωτερικού πλοίου.Μπορεί να συγκολληθεί απευθείας στο άνω κατάστρωμα ή να εγκατασταθεί σε ένα σχεδιασμένο καθιστικό που συνδέεται με το κύριο κατάστρωμα, με την επιφύλαξη της εγκεκριμένης διάταξης του καταστρώματος, της ενίσχυσης και των λεπτομερειών συγκόλλησης.

Ο τύπος Α καλύπτει επτά προμηθευόμενα ονομαστικά μεγέθη από 250 x 200 έως 500 x 250B, με τιμές αναφοράς SWL από 353 έως 1.373 kN και υπολογισμένη μάζα από 73 έως 396 kg.Η επιλογή πρέπει να λαμβάνει υπόψη το πραγματικό φορτίο της γραμμής, ο τύπος και η διάμετρος του σχοινιού, ο ελάχιστος προσανατολισμός ακτίνας κάμψης του κατασκευαστή σχοινιού, η κατεύθυνση του μοχλού, η τοπική αντοχή του καταστρώματος και η συμφωνημένη σήμανση SWL.Το κορμί επιλέγεται συνήθως για τις γραμμές αγκυροβολίας από συνθετικές ίνες· η λειτουργία καλωδίου πρέπει να ελέγχεται ξεχωριστά σε σχέση με τον σχεδιασμό του δοχείου και την ισχύουσα απαίτηση κλειστού καλωδίου.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: ISO 13713 Τύπος Α καλωδίωση από χυτοχάλυβα για αγκυροβόληση → συγκολλημένος πλοιοφόρος οδηγός για αγκυροβόληση και εγκεκριμένες διατάξεις ρυμούλκησης.
• Πρότυπο: ISO 13713:2020, Έκδοση 2 → η τρέχουσα έκδοση του ISO καλύπτει τους τύπους, τα ονομαστικά μεγέθη, τις διαστάσεις, τα υλικά, την κατασκευή, την κατασκευή και τις απαιτήσεις σήμανσης για τις ράβδους αγκυρώσεως.
• Ονομαστικό εύρος μεγεθών: 250 x 200 έως 500 x 250B → επτά επιλογές μεγεθών για την εναρμόνιση του διαδρόμου σχοινιού, του αποτυπώματος του καταστρώματος και των απαιτήσεων φόρτωσης του έργου.
• Περιοχή SWL αναφοράς: 353 έως 1.373 kN, περίπου 36 έως 140 t στον παρασχεμένο πίνακα → οι τιμές είναι για αναφορά και η τελική σήμανση SWL εξαρτάται από τις συμφωνημένες συνθήκες φόρτωσης.
• Υπολογισμένο βάρος: 73 έως 396 kg → χρήσιμο για χειρισμό, σχεδιασμό μεταφοράς, προετοιμασία εγκατάστασης και επανεξέταση καθισμάτων στο κατάστρωμα.
• Τύπος εγκατάστασης: άμεση συγκόλληση στο κατάστρωμα ή συγκόλληση σε σχεδιασμένο κάθισμα → τοπική ενίσχυση, λεπτομέρειες συγκόλλησης και διαδρομή μεταφοράς φορτίου πρέπει να επιβεβαιώνονται από το ναυπηγείο ή το γραφείο σχεδιασμού.
• Επιλογές υλικών: χύτευτος χάλυβας C-Mn ως κύρια βάση εφοδιασμού → χύτευτος ανοξείδωτος χάλυβας ή ειδικός χάλυβας χαμηλής θερμοκρασίας μπορεί να συζητηθεί όταν ορίζεται και εγκριθεί.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση συν ένα επικάλυμμα epoxy shop-primer ως φινίρισμα προμήθειας αναφοράς → τελική επικάλυψη ή γυαλισμός από ανοξείδωτο χάλυβα σύμφωνα με τις προδιαγραφές του έργου.

Βασικές τεχνικές παραμέτρους

Κύρια διαστάσεις σελίδας και δεδομένα επιλογής για τα αγκυροβολητήρια βάρους τύπου Α που τοποθετούνται στο κατάστρωμα του προτύπου ISO 13713 Οι διαστάσεις είναι σε mm, εκτός εάν ορίζεται διαφορετικά.

Δύψος τομής, πόδι συγκόλλησης, SWL αναφοράς και υπολογισμένο βάρος για την προκαταρκτική επιλογή και επιβεβαίωση προσφοράς.

Οι τιμές SWL και τα υπολογισμένα βάρη είναι τιμές αναφοράς.Το τελικό SWL που σημειώνεται στο εξαρτήμα μπορεί να ρυθμίζεται σύμφωνα με την πραγματική κατάσταση φόρτωσης σχοινιών με συμφωνία μεταξύ χρήστη και κατασκευαστή..

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση ISO 13713:2020 τύπου Α, ονομαστικού μεγέθους και SWL αναφοράς σύμφωνα με την εγκεκριμένη διάταξη αγκυρώσεως ή ρυμούλκησης.

Βήμα 2: Παροχή τύπου σχοινιού, διάμετρου, MBL, κατασκευής, καθοδήγησης ακτίνας κάμψης από τον κατασκευαστή σχοινιού και πραγματικών οριζόντιων και κατακόρυφων κατευθύνσεων του καλωδίου.

Βήμα 3: Επιβεβαιώστε εάν η θήκη συγκολλείται απευθείας στο άνω κατάστρωμα ή τοποθετείται σε κάθισμα, μαζί με το πάχος του κατάστρωμα, την ενίσχυση, τις λεπτομέρειες συγκόλλησης και τον διαθέσιμο χώρο εγκατάστασης.

Βήμα 4: Επιβεβαίωση της απαίτησης υλικού: χυτοχάλυβας C-Mn, ανοξείδωτου χάλυβα ή χάλυβα χαμηλής θερμοκρασίας/κατηγορίας πάγου ειδικού έργου με την απαιτούμενη αντοχή και θερμοκρασία δοκιμής.

Βήμα 5: Επιβεβαιώστε την επεξεργασία της επιφάνειας: προετοιμαστικό, σύστημα επίστρωσης δοχείου, ειδική προστασία από τη διάβρωση ή γυαλισμένες επιφάνειες επαφής με σχοινί από ανοξείδωτο χάλυβα, εφόσον ορίζεται.

Βήμα 6: Επιβεβαιώστε το πιστοποιητικό και το πεδίο ελέγχου πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης, NDT, επιθεώρηση μαρτύρων, σήμανση και απαιτήσεις ιχνηλασιμότητας.

Βήμα 7: Παροχή ποσότητας, τύπου δοχείου, θέσης εγκατάστασης, σχεδίου ή φωτογραφίας αναφοράς, προορισμού παράδοσης και απαιτούμενου χρόνου παράδοσης.

Δομή

Σώμα χυτοσίδερου ∙ Ύφασμα ακτίνων επαφής με σχοινί ∙ Σύνδεσμος βάσης με συγκολλημένο κατάστρωμα ∙ Ενισχυμένο τμήμα ανοίγματος ∙ Περιοχή σύνδεσης συγκόλλησης ∙ Περιοχή σήμανσης SWL ∙ Προστατευτική επικάλυψη ή καθορισμένο φινίρισμα

Τεχνικά πλεονεκτήματα χύτευσης, συγκόλλησης και αγκυροβολίας

• Το χυμένο σώμα παρέχει ένα συνεχές προφίλ επαφής με σχοινί και μεταφέρει την αντίδραση της γραμμής μέσω του σώματος και της συγκολλημένης βάσης στη δομή του καταστρώματος υποστήριξης.
• Οι επιφάνειες επαφής με το σχοινί πρέπει να επιπλένονται και να εξομαλύνονται έτσι ώστε οι τοπικές τραχύτητες, οι κοφτερές άκρες ή οι επιβλαβείς ακανόνιστες επιφάνειες να μην τραβήξουν την αλυσίδα αγκυρώσεως ή ρυμούλκησης.
• Επτά ονομαστικά μεγέθη επιτρέπουν να ταιριάζει το άνοιγμα, το αποτύπωμα του καταστρώματος, το SWL αναφοράς και η υπολογιζόμενη μάζα με την εγκεκριμένη διάταξη σκάφους και όχι να επιλέγεται μόνο με βάση το φορτίο.
• Οι τιμές SWL που παρέχονται είναι τιμές αναφοράς.το σχοινί MBL δεν πρέπει να αντιμετωπίζεται ως το σχοινί SWL.
• Η άμεση εγκατάσταση στο κατάστρωμα και η εγκατάσταση σε καθίσματα είναι και οι δύο δυνατές, αλλά η τοπική ενίσχυση του κατάστρωμα, η γεωμετρία συγκόλλησης και η κατεύθυνση της δύναμης παραμένουν ευθύνες σχεδιασμού ειδικού έργου.
• Μια εναλλακτική μέθοδος συγκόλλησης μπορεί να εξεταστεί μόνον όταν αποδεικνύεται ισοδύναμος όγκος και αντοχή συγκόλλησης και γίνεται αποδεκτή σύμφωνα με την εγκεκριμένη διαδικασία σχεδιασμού.
• Η διμερή επιθεώρηση, η επιφάνεια επαφής με σχοινί, η ιχνηλασιμότητα υλικού και η NDT μπορούν να οργανωθούν σύμφωνα με το πεδίο εφαρμογής της παραγγελίας και τις απαιτήσεις ταξινόμησης.
• Για την υπηρεσία στην κατηγορία πάγου ή χαμηλών θερμοκρασιών, η ποιότητα χάλυβα, η αντοχή σε αντίκτυπο, η θερμοκρασία σχεδιασμού, η διαδικασία επισκευής και συγκόλλησης και η αποδοχή της κατηγορίας πρέπει να επιβεβαιώνονται πριν από την παραγωγή.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: ISO 13713:2020 → τρέχουσα δημοσιευμένη έκδοση 2 για τα εξαρτήματα αγκυροβολίας και ρυμούλκησης πλοίων - αγκυροβολητήρες.
• Τύπος: Τύπος Α → διαμόρφωση που τοποθετείται στο κατάστρωμα για συγκόλληση απευθείας στο άνω κατάστρωμα ή σε εγκεκριμένο κάθισμα του κατάστρου.
• Ονομαστικό μέγεθος: 250 x 200 / 300 x 250 / 350 x 250 / 400 x 250 / 450 x 250 / 500 x 250A / 500 x 250B → επιλέξτε ανάλογα με την εγκεκριμένη ανοιχτότητα, το αποτύπωμα και τις απαιτήσεις φορτίου.
• ΣΥΛ αναφοράς: 353 έως 1.373 kN → βάση προκαταρκτικής επιλογής· η τελική σήμανση εξαρτάται από τις πραγματικές συνθήκες φόρτωσης και τη συμφωνία.
• Εφαρμογή σχοινιών: αγκυροβολία από συνθετικές ίνες ή γραμμή ρυμούλκησης ως κύρια βάση επιλογής → πρέπει να ελέγχεται η μείωση της ακτίνας κάμψης του σχοινίου και οι οδηγίες του κατασκευαστή.
• Υλικό: Χύτευτος χάλυβας C-Mn → ανοξείδωτος χάλυβας ή ειδικός χάλυβας χαμηλής θερμοκρασίας είναι διαθέσιμος μόνο όταν ορίζεται από την προδιαγραφή του έργου.
• Εγκατάσταση: Ζυγισμένο κατάστρωμα ή τοποθετημένο σε κάθισμα → η ενίσχυση του κατάστρωμα, η κατεύθυνση φορτίου και οι λεπτομέρειες ζυγής πρέπει να επαληθεύονται πριν από την παραγωγή.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση συν epoxy shop primer ως αναφορά → τελικό σύστημα επίχρισής ακολουθεί τις προδιαγραφές βάψης του δοχείου.
• Απαιτούμενο πιστοποιητικό: Διατίθεται σύμφωνα με το πεδίο εφαρμογής της παραγγελίας → η έγκριση κατηγορίας, η πιστοποίηση υλικών, η NDT και η επιθεώρηση μαρτύρων δεν θεωρούνται προεπιλεγμένες προμήθειες.

Πώς Λειτουργεί

Mooring or towing line approaches the ship-side chock → Line passes through the selected Type A rope opening → Smooth cast radii guide the line and control local contact → Reaction force is transferred through the cast body and welded interface into the reinforced deck structure → Final marking, επιθεώρηση και επικάλυψη ολοκληρώνονται σύμφωνα με το πεδίο εφαρμογής του εγκεκριμένου έργου

Εφαρμογές

Ωκεανικά πλοία. Φορτηγά πλοία. Τανκεροφόρα. Μεταφορείς χύδην. Κοντεϊνοφόρα.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Πώς πρέπει να επιλέγεται το σωστό μέγεθος τύπου Α και το σωστό μέγεθος SWL;

Α1: Επιλέξτε το ονομαστικό μέγεθος από το πραγματικό φορτίο αγκυροβολής ή ρυμούλκησης, τον τύπο σχοινιού και το MBL, τη γωνία οδήγησης, την απαίτηση ανοίγματος, τη διάταξη του καταστρώματος, την ενίσχυση και το εγκεκριμένο σχέδιο του σκάφους.Η SWL του τυποποιημένου πίνακα είναι τιμή αναφοράςΤο τελικό σήμα SWL μπορεί να προσαρμόζεται σύμφωνα με την πραγματική κατάσταση φόρτωσης με συμφωνία.

Ε2: Είναι κατάλληλο το ISO 13713 Τύπος Α για συρματόπλεγμα;

Α2: Ο τύπος Α επιλέγεται συνήθως για τις γραμμές από νάιλον και άλλες συνθετικές ίνες και πρέπει να ελέγχεται η ελάχιστη καθοδήγηση ακτίνας κάμψης του κατασκευαστή σχοινιού.Η εξυπηρέτηση συρματόπλεγματος απαιτεί ξεχωριστή τεχνική εξέταση; όταν η προδιαγραφή του δοχείου απαιτεί κλειστή θήκη, θα πρέπει να χρησιμοποιείται το πρότυπο ISO 13729 ή άλλο εγκεκριμένο πρότυπο σχεδίου.

Ε3: Ποιες πληροφορίες εγκατάστασης απαιτούνται πριν από την προσφορά;

Α3: Επιβεβαιώστε το ονομαστικό μέγεθος, τη βάση φορτίου, τα δεδομένα για το σχοινί, την εγκατάσταση σε άμεσο κατάστρωμα ή σε καθίσματα, την ενίσχυση του κατάστρου, τις λεπτομέρειες συγκόλλησης, την ποιότητα του υλικού, το σύστημα επίστρωσης, το πεδίο εφαρμογής του πιστοποιητικού, την ποσότητα, τον τύπο του σκάφους,προορισμόςΠροτείνουμε έντονα ένα εγκεκριμένο σχέδιο.
