JIS F 2030 Τύπου Α Μονοσημειακής Προσδέσεως | Οβάλ Οδηγός Σχοινιού Πλωτής Στήριξης

JIS F 2030 Τύπος Α Μοναδικό Σημείο Πρόδεσης | Οβάλ Οδηγός Σχοινιού Πλώρης

Επισκόπηση Προϊόντος

Το τσοκ πρόσδεσης μοναδικού σημείου τύπου Α JIS F 2030, που περιγράφεται επίσης στην τυπική ορολογία ως σωλήνας πρόσδεσης μοναδικού σημείου, είναι ένα μεγάλο χυτοσιδηρό εξάρτημα καθοδήγησης σχοινιού που εγκαθίσταται στο κατάστρωμα της πλώρης του σκάφους. Το οβάλ άνοιγμά του παρέχει ομαλή διέλευση για ένα σχοινί πρόσδεσης ή σχοινί καθώς η γραμμή οδηγείται μεταξύ της εξωτερικής διάταξης πρόσδεσης μοναδικού σημείου και του εξοπλισμού ασφάλισης του σκάφους.

Ο Τύπος Α είναι η μη κεκλιμένη οβάλ διαμόρφωση στην παρεχόμενη περιγραφή προϊόντος, ενώ ο Τύπος Β είναι η κεκλιμένη οβάλ διαμόρφωση. Η σειρά Τύπου Α καλύπτει ονομαστικά μεγέθη από 400 έως 800 mm και υπολογιζόμενες μάζες αναφοράς από 210 έως 880 kg. Η επιλογή πρέπει να βασίζεται στην εγκεκριμένη διάταξη πρόσδεσης του σκάφους, την κατασκευή και τη διάμετρο του σχοινιού, την κατεύθυνση καθοδήγησης της γραμμής, την τοπική ενίσχυση του καταστρώματος και τις απαιτήσεις ταξινόμησης του έργου. Αυτό είναι ένα τσοκ/οδηγός σχοινιού στο σκάφος· δεν είναι το ίδιο το σύστημα πλωτής δεξαμενής πρόσδεσης μοναδικού σημείου.

Γρήγορες Προδιαγραφές

• Πρότυπο και τύπος: JIS F 2030-1978 Τύπος Α → οβάλ, μη κεκλιμένος σωλήνας/τσοκ πρόσδεσης μοναδικού σημείου για εγκατάσταση στο κατάστρωμα της πλώρης.
• Εύρος ονομαστικού μεγέθους: 400 / 500 / 600 / 700 / 800 mm → πέντε μεγέθη για αντιστοίχιση της διέλευσης του σχοινιού, της διάταξης του σκάφους και της εγκεκριμένης διάταξης πρόσδεσης.
• Υπολογιζόμενη μάζα αναφοράς: 210-880 kg → σημαντικό για τον χειρισμό χυτοσιδηρών, τον σχεδιασμό εγκατάστασης, τις διατάξεις ανύψωσης, τη συσκευασία και το φορτίο.
• Επιλογές υλικού: χυτοσιδηρός χάλυβας C-Mn, χυτοσιδηρός ανοξείδωτος χάλυβας ή ειδικός χάλυβας που καθορίζεται από το έργο → η ακριβής ποιότητα, οι ιδιότητες πρόσκρουσης και η ιχνηλασιμότητα πρέπει να επιβεβαιωθούν.
• Γεωμετρία επαφής σχοινιού: μεγάλο οβάλ άνοιγμα με στρογγυλεμένες ακτίνες → προορίζεται για την καθοδήγηση της γραμμής πρόσδεσης, μειώνοντας παράλληλα τον κίνδυνο αιχμηρής τοπικής επαφής και τριβής.
• Επεξεργασία επιφάνειας: καθαρισμός με αμμοβολή σε Sa 2½ + μία στρώση εποξειδικού αστάρι εργοστασίου για χάλυβα άνθρακα → η τελική επίστρωση ακολουθεί τις προδιαγραφές βαφής του σκάφους.
• Επιλογή ανοξείδωτου χάλυβα: γυαλισμένη επιφάνεια επαφής σχοινιού και εκτεθειμένες επιφάνειες → ο βαθμός γυαλίσματος και η τελική τραχύτητα επιβεβαιώνονται από τις προδιαγραφές αγοράς.
• Πεδίο εφαρμογής πιστοποιητικού: τεκμηρίωση κατασκευαστή ή επιθεώρηση κλάσης → διαθέσιμο σύμφωνα με τις απαιτήσεις του έργου και υπόκειται στην έγκριση σχεδίου και τη διάταξη επιθεώρησης.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε το JIS F 2030 Τύπος Α και το ονομαστικό μέγεθος 400, 500, 600, 700 ή 800 σύμφωνα με την εγκεκριμένη διάταξη του σκάφους και την απαιτούμενη διέλευση σχοινιού.

Βήμα 2: Παρέχετε τον τύπο σχοινιού, την κατασκευή, την ονομαστική διάμετρο, το MBL, τη διάταξη αλυσίδας προστασίας ή άκρου σχοινιού, εάν είναι εφαρμόσιμο, και τις αναμενόμενες οριζόντιες και κάθετες κατευθύνσεις καθοδήγησης.

Βήμα 3: Επιβεβαιώστε το άνοιγμα του καταστρώματος της πλώρης, το ύψος εγκατάστασης, τα διαθέσιμα κενά, τη διεπαφή συγκόλλησης, την τοπική ενίσχυση και τη σχέση με τα μπουκάλια, τον στοπ αλυσίδας ή τον εξοπλισμό πρόσδεσης.

Βήμα 4: Επιβεβαιώστε το υλικό: χυτοσιδηρός χάλυβας C-Mn, χυτοσιδηρός ανοξείδωτος χάλυβας ή ειδικός χάλυβας χαμηλής θερμοκρασίας/για πάγο. Δηλώστε την ακριβή ποιότητα, τη θερμοκρασία δοκιμής πρόσκρουσης, τη θερμική επεξεργασία και την απαίτηση ιχνηλασιμότητας.

Βήμα 5: Επιβεβαιώστε την επεξεργασία επιφάνειας, το φινίρισμα επαφής σχοινιού, το σύστημα επίστρωσης, το πεδίο εφαρμογής NDE, την επιθεώρηση διαστάσεων, την απαίτηση πιστοποιητικού και τυχόν σημεία μάρτυρα επιθεωρητή κλάσης.

Βήμα 6: Παρέχετε ποσότητα, τύπο σκάφους, σχέδιο εγκατάστασης, νηογνώμονα, προορισμό, απαιτούμενο χρόνο παράδοσης και φωτογραφίες αναφοράς ή διαστάσεις αντικατάστασης.

Δομή

Οβάλ χυτοσιδηρό σώμα | Μη κεκλιμένη διέλευση σχοινιού Τύπου Α | Ομαλές ακτίνες επαφής σχοινιού R και R1 | Συγκολλητή διεπαφή τοποθετημένη στο κατάστρωμα | Ενισχυμένα τμήματα χυτοσιδηρού | Επίστρωση χάλυβα άνθρακα ή γυαλισμένο φινίρισμα ανοξείδωτου χάλυβα

Πλεονεκτήματα Πρόδεσης, Χυτοσιδηρών και Εγκατάστασης

• Το οβάλ άνοιγμα παρέχει μεγάλη διέλευση σχοινιού για διατάξεις πρόσδεσης μοναδικού σημείου στην πλώρη και φιλοξενεί τις αναφερόμενες περιοχές σχοινιών χωρίς να εισάγει αιχμηρή άκρη στο άνοιγμα του καταστρώματος.
• Οι στρογγυλεμένες ακτίνες επαφής σχοινιού βοηθούν στην καθοδήγηση του σχοινιού ή του σχοινιού και μειώνουν την τοπική κάμψη και τριβή σε σύγκριση με ένα ατελές άνοιγμα πλάκας· η πραγματική φθορά της γραμμής εξαρτάται επίσης από τη γωνία καθοδήγησης, την κατασκευή του σχοινιού, την τάση, την κίνηση και την κατάσταση της επιφάνειας.
• Τα πέντε ονομαστικά μεγέθη επιτρέπουν στον σχεδιαστή του σκάφους να συντονίσει το άνοιγμα του τσοκ με τη διάμετρο του σχοινιού, την καθοδήγηση της γραμμής, τη γεωμετρία του καταστρώματος και τον περιβάλλοντα εξοπλισμό πρόσδεσης, αντί να επιλέγει μόνο με βάση το μέγεθος του σκάφους.
• Για χυτοσιδηρό χάλυβα C-Mn, ο έλεγχος κατασκευής θα πρέπει να επικεντρώνεται στις χημικές και μηχανικές ιδιότητες, τη θερμική επεξεργασία, την ακεραιότητα της χύτευσης, την ακρίβεια διαστάσεων, τον έλεγχο συγκόλλησης επισκευής και την ομαλή επεξεργασία της επιφάνειας επαφής σχοινιού.
• Για χυτοσιδηρό ανοξείδωτο χάλυβα, η ακριβής ποιότητα, η διαδικασία χύτευσης, το περιβάλλον διάβρωσης, η συμβατότητα συγκόλλησης, η θερμική επεξεργασία, η αποξήρανση/παθητικοποίηση και η απαίτηση γυαλίσματος πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
• Το τσοκ μεταφέρει τις δυνάμεις επαφής σχοινιού στο συγκολλημένο κατάστρωμα και την υποστηρικτική δομή. Το ναυπηγείο ή ο σχεδιαστής του σκάφους πρέπει να επαληθεύσει την τοπική διαδρομή φορτίου, την ενίσχυση, το μέγεθος συγκόλλησης, το πάχος της περιβάλλουσας πλάκας και τις επιτρεπόμενες κατευθύνσεις καθοδήγησης.
• Τα μεγάλα μεγέθη και οι μάζες απαιτούν ένα ελεγχόμενο σχέδιο χειρισμού και εγκατάστασης, συμπεριλαμβανομένων προσωρινών σημείων ανύψωσης ή εγκεκριμένων διατάξεων ανύψωσης, ανοχής συναρμολόγησης, ακολουθίας συγκόλλησης και επιθεώρησης μετά τη συγκόλληση.
• Η επιθεώρηση κλάσης, η πιστοποίηση υλικού, το NDE και η τελική αποδοχή μπορούν να κανονιστούν σύμφωνα με το συμφωνημένο πεδίο εφαρμογής του έργου· δεν περιλαμβάνονται αυτόματα εκτός εάν ορίζεται στην παραγγελία αγοράς.

Προσαρμοσμένα Χαρακτηριστικά

• Πρότυπο: JIS F 2030-1978 → αναφορά διαστάσεων και τύπου που δηλώνεται από τον πελάτη· η τρέχουσα αποδοχή έργου και το αρχικό σχήμα πρέπει να επιβεβαιωθούν.
• Τύπος: Τύπος Α οβάλ, μη κεκλιμένη διαμόρφωση → διαφοροποίηση από τον Τύπο Β κεκλιμένη οβάλ διαμόρφωση.
• Ονομαστικό Μέγεθος: 400 / 500 / 600 / 700 / 800 mm → επιλογή με βάση τη διέλευση σχοινιού, την κατεύθυνση καθοδήγησης, τον χώρο εγκατάστασης και το σχέδιο του σκάφους.
• Υλικό: Χυτοσιδηρός χάλυβας C-Mn / χυτοσιδηρός ανοξείδωτος χάλυβας / ειδικός χάλυβας → η ακριβής ποιότητα και οι ιδιότητες συγκεκριμένου εξαρτήματος είναι ειδικές για την παραγγελία.
• Μάζα Αναφοράς: 210-880 kg → υποστηρίζει τον σχεδιασμό χειρισμού, εγκατάστασης και logistics· το τελικό βάρος ακολουθεί το εγκεκριμένο σχέδιο και το πραγματικό υλικό.
• Επεξεργασία Επιφάνειας: Sa 2½ + εποξειδικό αστάρι εργοστασίου ή γυαλισμένος ανοξείδωτος χάλυβας → το τελικό σύστημα επίστρωσης/γυαλίσματος πρέπει να καθορίζεται.
• Εγκατάσταση: Συγκολλητή διάταξη καταστρώματος πλώρης → η τοπική δομή, οι λεπτομέρειες συγκόλλησης, η ενίσχυση και η πρόσβαση παραμένουν ευθύνη του ναυπηγείου ή του σχεδιαστή.
• Απαίτηση Πιστοποιητικού: Πιστοποιητικό κατασκευαστή ή πιστοποιητικό κλάσης σύμφωνα με την παραγγελία → υπόκειται στην έγκριση κλάσης, το πεδίο επιθεώρησης και τη διάταξη επιθεώρησης.

Πώς Λειτουργεί

Το σχοινί πρόσδεσης πλησιάζει την πλώρη → Η γραμμή περνά μέσα από το οβάλ τσοκ Τύπου Α → Οι ομαλές ακτίνες καθοδηγούν τη γραμμή και περιορίζουν την αιχμηρή τοπική επαφή → Η δύναμη του σχοινιού μεταφέρεται μέσω του χυτοσιδηρού σώματος και της συγκολλητής δομής του καταστρώματος → Η γραμμή ασφαλίζεται από την εγκεκριμένη διάταξη πρόσδεσης του σκάφους

Εφαρμογές

Μεγάλα εμπορικά πλοία | Δεξαμενόπλοια εξοπλισμένα για πρόσδεση μοναδικού σημείου | Φορτηγά χύδην | Σταθμοί πρόσδεσης πλώρης | Προσωρινές υπεράκτιες επιχειρήσεις πρόσδεσης | Έργα νέων κατασκευών | Αντικατάσταση σωλήνων πρόσδεσης JIS F 2030 Τύπου Α

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποιητικά υλικού, αρχεία επιθεώρησης διαστάσεων, εκθέσεις NDE και επιθεώρηση κλάσης μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου. Η έγκριση κλάσης και το πεδίο επιθεώρησης πρέπει να επιβεβαιωθούν πριν από την προσφορά και υπόκεινται στο εγκεκριμένο σχέδιο και τους ισχύοντες κανόνες κλάσης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

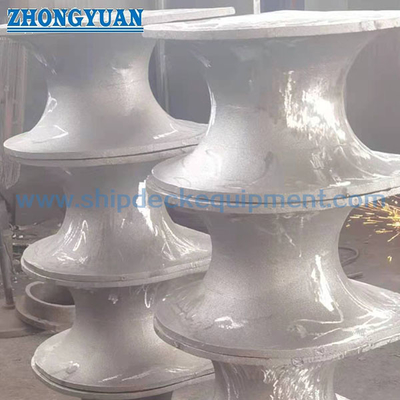

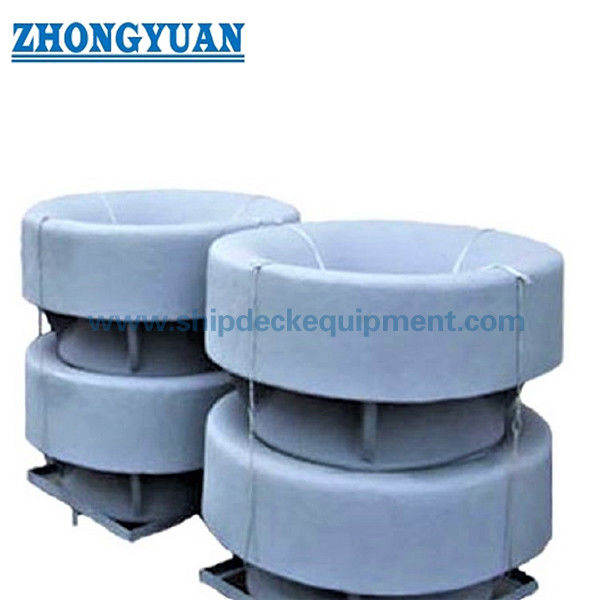

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ JIS F 2030 Τύπου Α και Τύπου Β;

Α1: Σύμφωνα με την παρεχόμενη περιγραφή προϊόντος, ο Τύπος Α είναι η οβάλ μη κεκλιμένη διαμόρφωση και ο Τύπος Β είναι η οβάλ κεκλιμένη διαμόρφωση. Η τελική επιλογή εξαρτάται από τη γεωμετρία της πλώρης του σκάφους, την καθοδήγηση του σχοινιού, τη θέση εγκατάστασης και το αρχικό πρότυπο ή το εγκεκριμένο σχέδιο έργου.

Ε2: Μπορεί ο πίνακας σχοινιών αναφοράς να χρησιμοποιηθεί ως μοναδική βάση επιλογής;

Α2: Όχι. Οι διάμετροι αναφοράς είναι ένας αρχικός οδηγός διαστάσεων. Η τελική επιλογή πρέπει επίσης να λαμβάνει υπόψη την κατασκευή και το MBL του σχοινιού, τη διάταξη αλυσίδας προστασίας ή άκρου σχοινιού, τις γωνίες καθοδήγησης γραμμής, τη δυναμική φόρτιση, την πίεση επαφής, την τοπική αντοχή του καταστρώματος και τις απαιτήσεις κλάσης/ιδιοκτήτη.

Ε3: Ποιες πληροφορίες απαιτούνται για μια προσφορά εγκεκριμένη από την κλάση;

Α3: Παρέχετε το αρχικό σχέδιο JIS ή του σκάφους, το ονομαστικό μέγεθος, την ποιότητα υλικού, τα δεδομένα σχοινιού, το σχέδιο εγκατάστασης και ενίσχυσης, την προδιαγραφή επίστρωσης ή γυαλίσματος, το πεδίο NDE και δοκιμών, την απαίτηση πιστοποιητικού, την ποσότητα, τον προορισμό και το απαιτούμενο χρονοδιάγραμμα παράδοσης.
