50 kN Πνευματικό τύμπανο αποθήκευσης ετικέτας ETA
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Δυνατότητα έλξης ασφαλείας: | 50KN | Ικανότητα τυμπάνων: | 100μ |
|---|---|---|---|
| Ταχύτητα αεροκινητήρα: | 2400 r/min | Rope Dia: | 80 χλστ |
| Θέση ελέγχου: | Τοπικός έλεγχος | Υλικό: | Χαλυβδοσίδηρος |
| Επεξεργασία Επιφανειών: | αμμοκροτήματα σε S2,5 + 3 στρώματα επωξικής μπογιάς | Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, κ.λπ. |
| Επισημαίνω: | 50KN ενιαίο βαρούλκο αποθήκευσης τυμπάνων,50KN βαρούλκο αποθήκευσης,50KN ρυμουλκώντας εξοπλισμός σκαφών |
||
Περιγραφή προϊόντων
50 kN Πνευματικό τύμπανο αποθήκευσης ετικέτας ETA
Επισκόπηση του προϊόντος
Ο τύμπανος αποθήκευσης ETA 50KN είναι ένας συνδυασμός πνευματικών τύμπανων που χρησιμοποιείται για την αποθήκευση σχοινιών χάλυβα ρυμουλκούμενου σε περίπτωση έκτακτης ανάγκης σε σκάφη που απαιτούν διάταξη ρυμουλκούμενου σε περίπτωση έκτακτης ανάγκης.Έχει σκοπό να κρατήσει το καθορισμένο σύρμα σκοινί οργανωμένο, προστατεύονται και είναι έτοιμα για χρήση κατά την προετοιμασία ρυμούλκησης έκτακτης ανάγκης, ιδίως σε τύπους πλοίων όπως επιβατηγά πλοία, δεξαμενόπλοια,και φορείς μεταφοράς αερίου όπου η ετοιμότητα ρυμούλκησης έκτακτης ανάγκης αποτελεί σημαντικό ζήτημα ασφάλειας και λειτουργίας.
Το προϊόν αυτό πρέπει να θεωρείται τύμπανος αποθήκευσης και χειρισμού σχοινιών ρυμούλκησης έκτακτης ανάγκης και όχι κύριο ρυμουλκητή ρυμούλκησης, εκτός εάν το εγκεκριμένο σχέδιο και ο υπολογισμός καθορίζουν τη λειτουργία αυτή.Τα παρεχόμενα δεδομένα αναφέρουν ικανότητα έλξης ασφαλείας 50 kNΤελική κατασκευή σχοινιού, διαστάσεις τύμπανου, σχεδιασμός θεμελιώδους στοιχείου, διάταξη φρένων ή κλειδώματος, πεδίο πιστοποίησης,και το σύστημα ρυμούλκησης έκτακτης ανάγκης πρέπει να επιβεβαιώνεται σύμφωνα με τις προδιαγραφές του σκάφους.
Γρήγορες προδιαγραφές
- Τύπος προϊόντος: τύμπανος αποθήκευσης ETA → σχοινί από χάλυβα για ρυμούλκηση έκτακτης ανάγκης αποθήκευσης για την προετοιμασία ρυμούλκησης έκτακτης ανάγκης σκάφους.
- Δυνατότητα έλξης ασφαλείας: 50 kN → χρησιμοποιείται ως δεδομένα έλξης που παρέχονται· δεν πρέπει να μετατρέπεται σε SWL, MBL, φορτίο δοκιμής ή ικανότητα έλξης χωρίς έγκριση του σχεδίου.
- Δυνατότητα τύμπου: 100 m → χωρητικότητα αποθήκευσης σχοινιών που αναφέρεται στα παρασχεμένα δεδομένα· η πραγματική θέση σχοινιών, το ανοιχτό χώρο των φλάντζων και οι διαστάσεις του τύμπου πρέπει να επιβεβαιώνονται με σχέδιο.
- Διάμετρος σχοινιού: 80 mm → σημαντική για τη συμβατότητα χώρου βρόγχου / περιστροφής, χειρισμού σχοινιού και διάταξης ρυμούλκησης έκτακτης ανάγκης.
- Διατάξη κίνησης: κινητήρας αερίου → κατάλληλος όταν υπάρχει παροχή συμπιεσμένου αέρα· πρέπει να ελέγχεται η ποιότητα της παροχής αέρα, η σύνδεση σωλήνα και η λογική ελέγχου.
- Δεδομένα κινητήρα αέρα: 2400 στροφές/λεπτο, κατανάλωση αέρα 9 m3/λεπτο, πίεση αέρα 7 bar → βασικά δεδομένα για την επιβεβαίωση του συστήματος αέρα πλοίου πριν από την προσφορά.
- Θέση ελέγχου: τοπική θέση ελέγχου → λειτουργίας, στάση έκτακτης ανάγκης, φρένα ή κλειδαριά και πρόσβαση του πληρώματος πρέπει να επιβεβαιώνονται με σχέδιο ΓΑ.
- Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + τρία στρώματα εποξικής μπογιάς → σύστημα τελικής επικάλυψης, DFT, χρώμα και διαδικασία επεξεργασίας ακολουθούν τις απαιτήσεις του έργου.
Βασικές τεχνικές παραμέτρους
| Άρθρο | Παροχή αξίας | Μηχανική / Σημασία παραπομπής |
| Ονομασία προϊόντος | 50KN ETA τύμπανο αποθήκευσης | Τάμπανα αποθήκευσης σχοινιών από χάλυβα για ρύθμιση ETA σκάφους. |
| Δυνατότητα έλξης ασφαλείας | 50 kN | Αναφορά ικανότητας έλξης από τα παρεχόμενα δεδομένα· δεν αναφέρεται ως SWL ρυμούλκησης ή MBL σχοινίς. |
| Δυνατότητα τύμπανου | 100 μέτρα | μήκος αποθήκευσης για σχοινί από χάλυβα ρυμούλκησης έκτακτης ανάγκης· διαστάσεις τύμπανου προς επιβεβαίωση. |
| Διαρρύθμιση τύμπανου | Μονό τύμπανο | Μια διαμόρφωση τύμπανου για αποθήκευση σχοινιών και τοπική μετακίνηση. |
| Διάμετρος σχοινιού | 80 mm | Αναφορά διάμετρου σχοινιού για την επιβεβαίωση της χωρητικότητας τύμπανου και του χώρου περιστροφής. |
| Ταχύτητα κινητήρα αέρα | 2400 στροφές/λεπτο | Πνευματική κίνηση αναφοράς· πρέπει να επιβεβαιώνεται η ταχύτητα του μειωτή και του τύμπανου, εάν απαιτείται. |
| Κατανάλωση αέρα | 9 m3/min | Απαιτούμενη ικανότητα παροχής αέρα πλοίου για λειτουργία. |
| Πίεση αέρα | 7 bar | Απαιτούμενη πίεση συμπιεσμένου αέρα για λειτουργία κινητήρα αέρα. |
| Θέση ελέγχου | Τοπικός έλεγχος | Η πρόσβαση του χειριστή, η στάση ασφαλείας και η διάταξη ελέγχου πρέπει να επιβεβαιώνονται με σχέδιο. |
| Υλικό | Ελαφρύ χάλυβα | Οι ακριβείς τιμές υλικού πλάκας/άξονα/τυμπάνου πρέπει να επιβεβαιώνονται πριν από την παραγωγή. |
| Επεξεργασία επιφάνειας | Sa 2,5 + τρία στρώματα επωξικής μπογιάς | Αναφορά για την θαλάσσια επικάλυψη. Τελικό DFT, χρώμα και σύστημα βαφής προς επιβεβαίωση. |
Οδηγός επιλογής και έρευνας
Βήμα 1: Επιβεβαιώστε ότι ο εξοπλισμός απαιτείται ως τύμπανος αποθήκευσης ETA για σχοινί χάλυβα ρυμούλκησης έκτακτης ανάγκης και όχι ως κουμπί ρυμούλκησης ή κουμπί ανύψωσης.
Βήμα 2: Επιβεβαιώστε τις προδιαγραφές του σχοινιού: διάμετρο 80 mm, κατασκευή σχοινιού, ποιότητα σχοινιού, πραγματικό μήκος, τοποθέτηση στο τέλος, διεπαφή πρίζας / αλυσίδας και εάν το σχοινί παρέχεται με το τύμπανο.
Βήμα 3: Επιβεβαίωση της ορολογίας φορτίου και της βάσης έγκρισης: ικανότητα έλξης ασφαλείας 50 kN, απαιτούμενη έλξη λειτουργίας, συντελεστής ασφάλειας, απαίτηση πέδησης ή κλεισίματος και απαίτηση έγκρισης κλάσης.
Βήμα 4: Επιβεβαιώστε την παροχή αέρα: διαθέσιμη πίεση λειτουργίας, χωρητικότητα ροής αέρα, μέγεθος αγωγού αέρα, ποιότητα αέρα, διάταξη βαλβίδας ελέγχου και εάν απαιτείται πρόσθετη τεκμηρίωση του κινητήρα αέρα.
Βήμα 5: Επιβεβαίωση της διεπαφής εγκατάστασης: θεμέλιο του καταστρώματος, αποτύπωμα, διάταξη πώλησης ή συγκόλλησης, περιβαλλοντική ελευθέρωση, κατεύθυνση του μοχλού σχοινιού και σχέση με το χτύπημα, το fairlead,Κράτηση ρυμούλκησης, ή σύνδεση ρυμούλκησης έκτακτης ανάγκης.
Βήμα 6: Επιβεβαιώστε την επεξεργασία της επιφάνειας: Sa 2.5 εκρήγνυνση, τριστρωτή επωξική μπογιά, τελικό χρώμα, DFT, κατηγορία διάβρωσης, χρώμα επεξεργασίας, επιλογή από ανοξείδωτο χάλυβα εάν απαιτείται και μέθοδος συσκευασίας.
Βήμα 7: Παροχή τύπου σκάφους, ποσότητας, απαίτησης από την εταιρεία ταξινόμησης, πεδίου εφαρμογής της επιθεώρησης, απαίτησης πιστοποιητικού, σχεδίου GA, προορισμού παράδοσης και απαιτούμενου χρόνου παράδοσης.
Δομή
Single storage drum | Drum shaft | Pneumatic air motor | Local control arrangement | Rope storage area | Support frame / base | Brake or locking arrangement to be confirmed | Deck foundation interface | Marine epoxy coating
Αποθήκευση, Πνευματική κίνηση και τεχνικά πλεονεκτήματα
- Ο τύμπανος αποθήκευσης διατηρεί το σύρμα χάλυβα ρυμούλκησης έκτακτης ανάγκης σε καθορισμένη θέση, μειώνοντας τον χειρισμό χαλαρών σχοινιών και υποστηρίζοντας ταχύτερη προετοιμασία έκτακτης ανάγκης όταν απαιτείται η διάταξη ρυμούλκησης.
- Η διάταξη πνευματικής κίνησης αποτρέπει την εξάρτηση από την ηλεκτρική ισχύ κίνησης του ίδιου του εξοπλισμού, αλλά η ικανότητα παροχής αέρα και η σταθερότητα πίεσης του πλοίου πρέπει να ελέγχονται πριν από την τελική επιλογή.
- Η δηλωθείσα χωρητικότητα σχοινιού 100 m πρέπει να επαληθεύεται με βάση την πραγματική κατασκευή σχοινιού 80 mm, τη μέθοδο περιστροφής, το ανοιχτό χώρο της φλάντζας και τις συνθήκες αποθήκευσης στο εγκεκριμένο σχέδιο.
- Ο τοπικός έλεγχος επιτρέπει την άμεση λειτουργία του πληρώματος στη θέση του εξοπλισμού.
- Η ικανότητα έλξης ασφαλείας 50 kN είναι χρήσιμη για τον ελεγχόμενο χειρισμό σχοινιών, αλλά δεν είναι αυτόματα το φορτίο ρυμούλκησης, SWL, φορτίο δοκιμής ή φορτίο σπάσματος σχοινιών.
- Το θεμέλιο του καταστρώματος και η γύρω δομή πρέπει να ελέγχονται από το ναυπηγείο ή το γραφείο σχεδιασμού, επειδή τα φορτία χειρισμού σχοινιών μεταφέρονται μέσω της βάσης του τύμπανου στη δομή του πλοίου.
- Η επικάλυψη με επιφανειακή προετοιμασία Sa 2.5 και τριεπίπεδο επωξικό χρώμα βοηθά στην προστασία του εξοπλισμού σε συνθήκες θαλάσσιου καταστρώματος όταν το τελικό σύστημα επικάλυψης έχει καθοριστεί σωστά.
Προσαρμοσμένα χαρακτηριστικά
- Τύπος προϊόντος: τύμπανος αποθήκευσης ETA → εξοπλισμός αποθήκευσης και χειρισμού με σχοινί ρυμούλκησης έκτακτης ανάγκης για την προετοιμασία ρυμούλκησης πλοίων.
- Δυνατότητα έλξης ασφαλείας: 50 kN → προμηθευόμενος όρος ικανότητας έλξης· δεν πρέπει να επαναγράφεται ως SWL, MBL, έλξη ρυμούλκησης ή φορτίο διάσπασης χωρίς επιβεβαίωση.
- Δυνατότητα τύμπανου: 100 m → μήκος αποθήκευσης σχοινιών για το καθορισμένο σχοινί από χάλυβα ρυμούλκησης έκτακτης ανάγκης.
- Διάμετρος σχοινιού: 80 mm → βασική βάση για την χωρητικότητα τύμπανου, την περιστροφή σχοινιού, τη συμβατότητα σφαιριού / fairlead και την ανοιχτή θέση στο τέλος.
- Τύπος κίνησης: Αεροκινητήρας → κατάλληλος για πνευματική λειτουργία όταν το πλοίο διαθέτει παροχή συμπιεσμένου αέρα.
- Απαιτούμενη ατμόσφαιρα: 2400 στροφές/δευτερόλεπτο, 9 m3/δευτερόλεπτο, 7 bar → δεδομένα κινητήρα αέρα που πρέπει να ελεγχθούν σε σχέση με την χωρητικότητα αέρα υπηρεσίας πλοίου.
- Ελέγχος: Τοπική θέση ελέγχου → λειτουργίας και διατάξεις ασφαλείας πρέπει να επιβεβαιώνονται στο εγκεκριμένο σχέδιο.
- Υλικό: Ελαφρύ χάλυβα → ακριβείς ποιότητες υλικών και εύρος ιχνηλασιμότητας που πρέπει να επιβεβαιωθούν σύμφωνα με τις απαιτήσεις της παραγγελίας.
- Επεξεργασία επιφάνειας: Sa 2,5 + τριστρωτή επωξική μπογιά → το τελικό σύστημα επίχρισής ακολουθεί τις προδιαγραφές της βαφής του δοχείου.
- Απαιτήσεις πιστοποιητικού: Διαθέσιμα σύμφωνα με το πεδίο εφαρμογής της παραγγελίας → πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης και επιθεώρηση μαρτύρων θα πρέπει να συμφωνούνται πριν από την προσφορά.
Πώς Λειτουργεί
Emergency towing rope is stored on the drum → Crew operates the local pneumatic control → Air motor rotates the drum for rope handling → Rope is paid out or recovered according to the approved emergency towing procedure → Reaction loads are transferred through the shaft, πλαίσιο και βάση στο θεμέλιο του πλοίου
Εφαρμογές
Επιβατηγά πλοία. Τανκέρ πετρελαίου. Αερομεταφορείς. Σταθμοί έκτακτης ανάγκης για ρυμούλκηση.
Πιστοποιητικά και πλεονεκτήματα
Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ιχνηλασιμότητα του υλικού και τη διαδικασία έγκρισης από την εταιρεία ταξινόμησης.
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

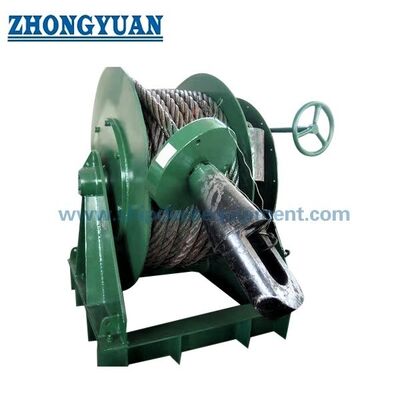

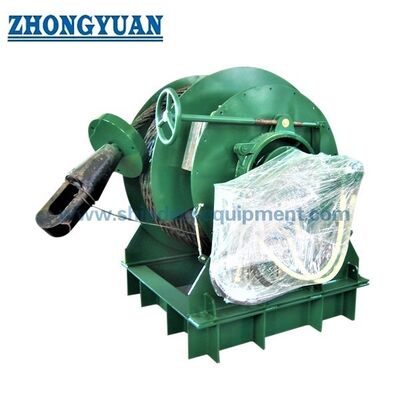

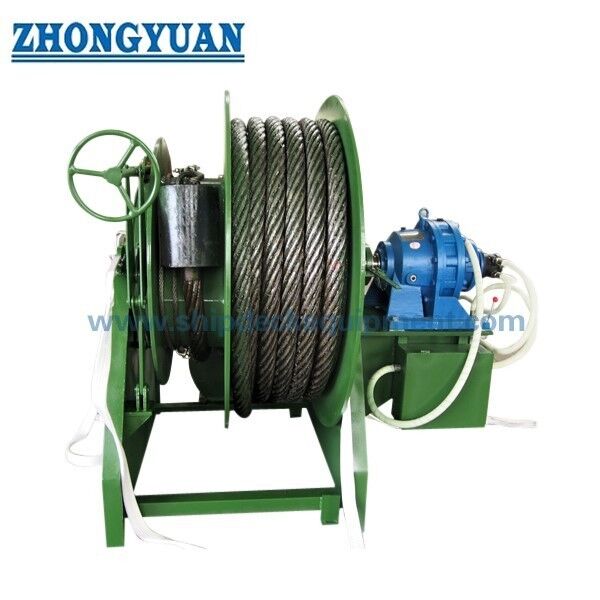

Σχέδιο & Φωτογραφίες
Γενικές ερωτήσεις
Ερώτηση 1: Είναι ο τύμπανος αποθήκευσης ETA 50KN ένας ρυμουλκός ρυμουλκίας;
Α1: Το προϊόν δεν πρέπει να περιγράφεται ως συρματόπλεγμα έλξης με βάση μόνο τα δεδομένα που παρέχονται.Η ικανότητα έλξης ασφαλείας 50 kN πρέπει να αντιμετωπίζεται ως δεδομένα έλξης χειρισμού σχοινιών, εκτός εάν το εγκεκριμένο σχέδιο και ο υπολογισμός καθορίζουν άλλη υποχρέωση..
Ε2: Μπορεί η ικανότητα έλξης ασφαλείας 50 kN να χρησιμοποιηθεί ως SWL ή σαν ρυμουλκούμενο φορτίο;
Α2: Όχι. Ο προμηθευόμενος όρος είναι η ικανότητα έλξης ασφαλείας. Δεν πρέπει να μεταβάλλεται σε SWL, MBL, φορτίο δοκιμής, επιτρεπόμενο φορτίο ή ικανότητα ρυμούλκησης χωρίς υπολογισμό του κατασκευαστή, πίνακα φορτίου σχεδίου,συντελεστής ασφάλειας, και βάση έγκρισης κατηγορίας.
Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;
Α3: Επιβεβαιώστε τη διάμετρο σχοινιού, το μήκος σχοινίου, την κατασκευή σχοινιού, τις διαστάσεις τύμπανου, την παροχή αέρα, την τεκμηρίωση του κινητήρα αέρα, τη διάταξη πέδησης ή κλεισίματος, τη διάταξη τοπικού ελέγχου, το θεμέλιο του καταστρώματος, την επεξεργασία της επιφάνειας,απαίτηση πιστοποιητικού, ποσότητα, προορισμό και χρόνο παράδοσης.
