Ρολ Bar Anchor Chain Cable Stopper με Hook JIS F 2031 για 70 ′′ 132mm Μεγάλη Αλυσίδα Άγκυρας

Ρολ Bar Anchor Chain Cable Stopper με Hook JIS F 2031 για 70 ′′ 132mm Μεγάλη Αλυσίδα Άγκυρας

Επισκόπηση του προϊόντος

Το φουλάρι καλωδίου αγκυροδέματος τύπου ράβδου κυλίνδρων 70 ′′132 mm με γάντζο τοποθετείται στη διαδρομή αγκυροδέματος, συνήθως μπροστά από το γροθιά και ευθυγραμμίζεται με τη διάταξη αγκυροδέματος του σκάφους. It is used to clamp and hold large-diameter anchor chain so that the chain holding force can be transferred to the stopper foundation and ship structure instead of being carried continuously by the windlass.

Ο σχεδιασμός του γάντζου επιτρέπει στο πώμα να συνδέει την αλυσίδα άγκυρας και να λειτουργεί ως γάντζος στήριξης αλυσίδας άγκυρας εντός της διάταξης του πώματος.Η παρούσα σελίδα είναι σχεδιασμένη για μεγάλες αλυσίδες άγκυρας από 70 mm έως 132 mm, όπου η προσαρμογή της αλυσίδας, η αντοχή του θεμέλιου, η κατεύθυνση της αλυσίδας, η ποιότητα του υλικού, η επεξεργασία της επιφάνειας και το πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιώνονται πριν από την παραγωγή.Το προϊόν είναι συσκευή αγκυρώσεως αλυσίδας, όχι αγκίστρι ή συσκευή ανύψωσης.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Τύπος ράβδου ράβδου αγκυροβολίας καλώδιο αλυσίδας με γάντζο → διάταξη αλυσίδας για συστήματα αγκυροβολίας πλοίων.
• Περιοχή μεγέθους αλυσίδας: 70·132 mm → κατάλληλη για αλυσίδες αγκυρώσεως μεγάλου διαμέτρου όπου πρέπει να ελέγχεται το θεμέλιο του καταστρώματος και η κατεύθυνση της αλυσίδας.
• Πρότυπο αναφοράς: JIS F 2031 → τρέχουσα πρότυπη αναφορά για το πώμα καλωδίου· το JIS F 2032 μπορεί να εμφανίζεται σε παλαιά σχέδια και θα πρέπει να ελέγχεται μόνο για την συμβατότητα αντικατάστασης.
• Λειτουργία γάντζου: γάντζος αγκυρώσεως αλυσίδας → εμπλέκει τον αλυσίδα και βοηθά στη στερέωση της αλυσίδας μέσα στη διάταξη του πώληματος· δεν είναι γάντζος ανύψωσης.
• Οι κύριες διαστάσεις που παρέχονται: h, h1, h2, L, L1, L4, B, b και D → χρήσιμες για την διάταξη του καταστρώματος, τον έλεγχο του θεμέλιου και την επιβεβαίωση προσφορών.
• Κατά προσέγγιση εύρος βάρους: 1.096-5 750 kg → σημαντική για τον χειρισμό, τη συσκευασία, τη μεταφορά και τον σχεδιασμό εγκατάστασης στο ναυπηγείο.
• Επιλογές υλικών: ήπιος χάλυβας, χάλυβας C-Mn, ανοξείδωτος χάλυβας, χυτοσίδηρος, οπτικό χυτοσίδηρο και σφυρηλάτηση χάλυβα → η τελική ποιότητα του υλικού και ο δρόμος κατασκευής θα πρέπει να ακολουθούν τις απαιτήσεις του έργου.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα epoxy shop primer, γαλβανισμένη, γυαλισμένη ή προσαρμοσμένη επεξεργασία → τελική επικάλυψη για να ταιριάζει με τις προδιαγραφές του δοχείου.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε το JIS F 2031 τύπου ρολ-μπαρ αγκυροδεμένη αλυσίδα καλωδίου πώλησης με γάντζο.

Βήμα 2: Επιβεβαιώνεται η ονομαστική διάμετρος της αλυσίδας άγκυρας από 70 mm έως 132 mm, η ποιότητα της αλυσίδας, η γεωμετρία της αλυσίδας και το αν το γάντζο του πώματος ταιριάζει με την πραγματική αλυσίδα.

Βήμα 3: Επιβεβαίωση της θέσης εγκατάστασης, της κατεύθυνσης της αλυσίδας, του διαθέσιμου χώρου στο κατάστρωμα, της διεπαφής θεμελίων, της ενίσχυσης του κατάστρωμα και των απαιτήσεων εγκατάστασης στο ναυπηγείο.

Βήμα 4: Επιβεβαίωση των απαιτήσεων για υλικό: ήπιος χάλυβας, χάλυβας C-Mn, ανοξείδωτος χάλυβας, χυτοσίδηρος, σιδηρουργικό χάλυβα, σφυρηλατημένο χάλυβα ή ποιότητα υλικού που καθορίζεται από το έργο.

Βήμα 5: Επιβεβαιώστε την επεξεργασία της επιφάνειας: Sa 2.5 εκρήγνυνση με επωξικό πρώιμο, γαλβανισμένη επιφάνεια, γυαλισμένη ατσάλινη επιφάνεια, σύστημα τελικής επικάλυψης ή ειδική απαίτηση κατά της διάβρωσης.

Βήμα 6: Επιβεβαιώστε το πεδίο εφαρμογής του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης, επιθεώρηση μαρτύρων ή άλλη απαίτηση έγκρισης ειδικού έργου.

Βήμα 7: Παροχή ποσότητας, τύπου σκάφους, σχεδίου εγκατάστασης ή φωτογραφίας αναφοράς, προορισμού παράδοσης και απαιτούμενου χρόνου παράδοσης.

Δομή

Σώμα πώλησης ράβδου ρολάρ. Αγκυροδεμένη αλυσίδα που κρατά γάντζο. Μεγάλο διάδρομο αλυσίδας. Περιοχή επαφής αλυσίδας.

Πλεονεκτήματα της αλυσίδας, της εγκατάστασης και της μηχανικής

• Το πώμα προορίζεται για μεγάλες αλυσίδες άγκυρας από 70 mm έως 132 mm, όπου η κράτηση της αλυσίδας, η διάταξη των θεμελίων και η μεταφορά φορτίου της δομής του πλοίου απαιτούν προσεκτικό έλεγχο.
• Η διάταξη του γάντζου μπορεί να εμπλέκει τον σύνδεσμο της αλυσίδας άγκυρας και να λειτουργεί ως γάντζος αλυσίδας άγκυρας εντός του συγκροτήματος πώλησης.Η προσαρμογή της αλυσίδας πρέπει να επιβεβαιώνεται με βάση το πραγματικό μέγεθος και την ποιότητα των αλυσίδων..
• Positioning the stopper in front of the windlass helps transfer anchor chain holding force to the stopper foundation and ship structure when correctly secured according to the vessel operating procedure.
• Η ράβδος κυλίνδρου και η διάταξη επαφής αλυσίδας υποστηρίζουν την ευθυγράμμιση της αλυσίδας και μειώνουν την συγκεντρωμένη επαφή σε σύγκριση με ένα επίπεδο εμπόδιο, ενώ η τελική διαδρομή της αλυσίδας πρέπει να ταιριάζει με τη διάταξη του αγγείου.
• Το υψηλό μέγεθος και οι μεγάλες διαστάσεις απαιτούν προγραμματισμένο χειρισμό, ανύψωση κατά την εγκατάσταση, συσκευασία μεταφοράς και προετοιμασία των θεμελίων του ναυπηγείου.
• Η επιλογή του υλικού θα πρέπει να επιβεβαιώνεται σύμφωνα με τη βάση φορτίου του έργου, το μέγεθος της αλυσίδας, το περιβάλλον διάβρωσης, το πεδίο της επιθεώρησης και την απαίτηση έγκρισης κλάσης.
• Η προετοιμασία της επιφάνειας με σφαίρα Sa 2.5 και προετοιμασία εργοστασίου παρέχει μια ελεγχόμενη βάση για την επακόλουθη επικάλυψη· το τελικό σύστημα βαφής θα πρέπει να ακολουθεί τις προδιαγραφές επικάλυψης του δοχείου.
• Τα δεδομένα που παρέχονται δεν παρέχουν οριακές τιμές SWL, φορτίο δοκιμής, επιτρεπόμενο φορτίο ή βαθμό αλυσίδας.ή εγκεκριμένο για την κατηγορία έγγραφο σχεδίου.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο αναφοράς: JIS F 2031 → χρησιμοποιείται ως πρότυπο κύριας σελίδας για το πώμα καλωδίων· η παλιά διατύπωση του JIS F 2032 θα πρέπει να θεωρείται ως παλαιότερη αναφορά όταν βρίσκεται σε παλαιότερα σχέδια.
• Τύπος: τύπος ράβδου κυλίνδρων με διάταξη γάντζου → πώλησης σχεδιασμένη για να κρατά μεγάλη αλυσίδα αγκυρώσεως στο σύστημα αγκυρώσεως.
• Μέγεθος της αλυσίδας: 70·132 mm → επιλέξτε ανάλογα με την πραγματική διάμετρο της αλυσίδας άγκυρας και τη γεωμετρία της αλυσίδας.
• Λειτουργία αγκίστρου: Αγκίστρι αγκίστρις → κρατά/συνδέει τον κρίκο της αλυσίδας μέσα στη διάταξη του πώλησης· όχι αγκίστρι ανύψωσης.
• Υλικό: Ελαφρύ χάλυβα, χάλυβα C-Mn, ανοξείδωτο χάλυβα, χυτοσίδηρο, οπτικό χυτοσίδηρο ή σφυρηλατημένο χάλυβα → η τελική ποιότητα του υλικού πρέπει να επιβεβαιώνεται πριν από την παραγωγή.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + επόξυο εργοστάσιο πρώτης ύλης / γαλβανισμένο / γυαλισμένο / προσαρμοσμένο → τελική τελική επιφάνεια ακολουθεί την παραγγελία και τις προδιαγραφές του δοχείου.
• Τοποθεσία εγκατάστασης: Μπροστά από το γκρεμό στη διαδρομή της αλυσίδας άγκυρας → θεμέλιο, η κατεύθυνση της αλυσίδας και η ενίσχυση του καταστρώματος πρέπει να επιβεβαιώνονται με σχέδιο.
• Απαιτούμενη πιστοποίηση: Διαθέσιμη σύμφωνα με τις απαιτήσεις του έργου → η επιθεώρηση κατηγορίας, η ιχνηλασιμότητα του υλικού και το πεδίο έγκρισης πρέπει να επιβεβαιώνονται πριν από την παραγγελία.
• Προσαρμογή: Διαθέσιμη → προσαρμοσμένο υλικό, επικάλυψη, διεπαφή θεμελίωσης ή πεδίο ελέγχου θα πρέπει να βασίζεται σε επιβεβαιωμένο σχέδιο και απαιτήσεις του έργου.

Πώς Λειτουργεί

Anchor chain passes through the stopper route → The hook and roller bar arrangement is engaged with the chain link → Chain holding force is transferred through the stopper body to the foundation and ship structure → The windlass is relieved from continuous holding load when the chain is correctly secured

Εφαρμογές

Ship anchoring systems | Forecastle deck anchor arrangements | Large anchor chain 70–132 mm | Windlass protection arrangements | Newbuilding projects | Replacement and repair projects | Cargo vessels | Bulk carriers | Tankers | Container vessels

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

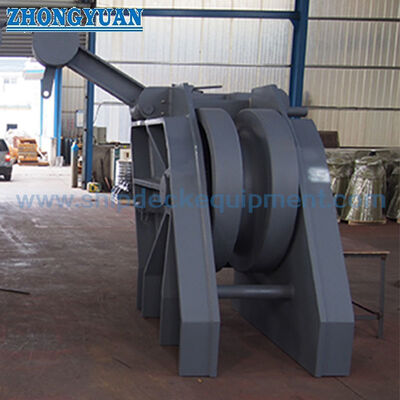

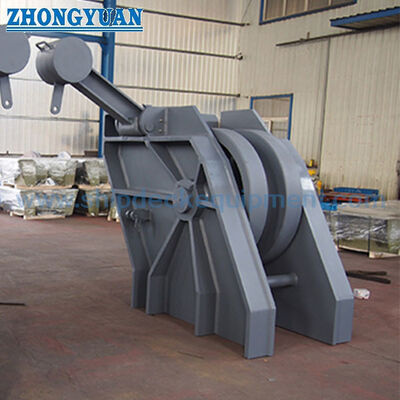

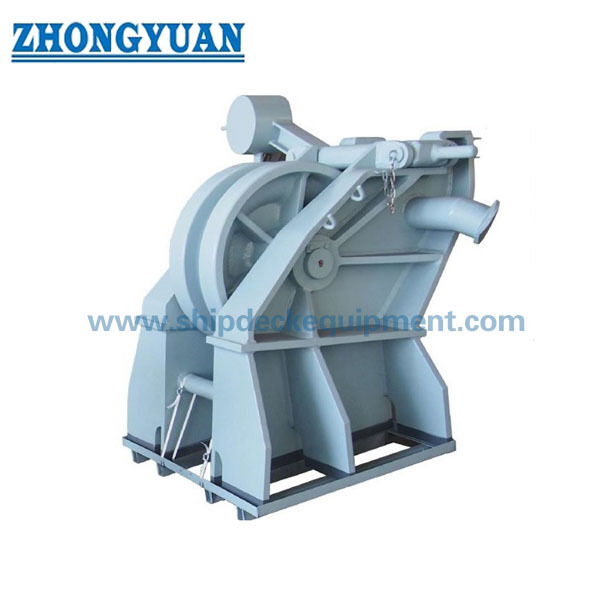

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ερώτηση 1: Είναι το αγκίστρι σε αυτό το καλώδιο αλυσίδας ένα αγκίστρι ανύψωσης;

Α1: Όχι. Ο γάντζος χρησιμοποιείται ως γάντζος αγκυρώσεως αλυσίδας εντός της διάταξης φραγμού αλυσίδας.ή να αντικαταστήσει πιστοποιημένη συσκευή ανύψωσης.

Ε2: Πώς πρέπει να επιλέγεται το σωστό μέγεθος πώλησης αλυσίδας;

Α2: Επιλέξτε το μέγεθος σύμφωνα με τη διάμετρο της αλυσίδας άγκυρας, τη γεωμετρία της αλυσίδας, την ποιότητα της αλυσίδας, το σχέδιο του σκάφους, την κατεύθυνση της αλυσίδας, τον χώρο εγκατάστασης, το θεμέλιο του καταστρώματος και τις απαιτήσεις της κλάσης.Ο παρατεταμένος πίνακας παρέχει μόνο τις κύριες διαστάσεις και το βάρος· δεν παρέχει SWL ή φορτίο δοκιμής.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Α3: Επιβεβαιώστε την οριστική ονομασία του προτύπου, τον τύπο, τη διάμετρο της αλυσίδας, την ποιότητα του υλικού, την επεξεργασία της επιφάνειας, την ποσότητα, την απαίτηση πιστοποιητικού, το σχέδιο εγκατάστασης, τον τύπο του δοχείου, τον προορισμό παράδοσης,και απαιτούμενο χρόνο παράδοσηςΕάν απαιτείται επιθεώρηση μαρτύρων τάξης ή αναθεώρηση υπολογισμού, θα πρέπει να δηλώνεται πριν από την προσφορά.
