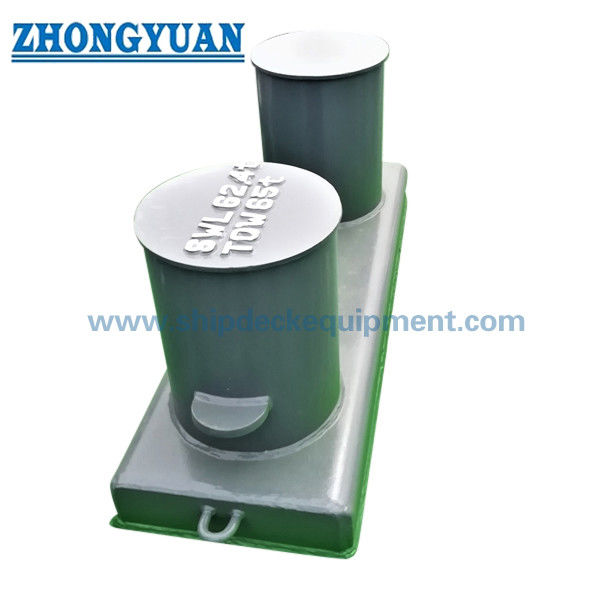

Ζυγισμένο χάλυβα Ζυγισμένο χάλυβα διπλό κομμάτι μπόλαρντ με ευρεία πλάκα βάσης.

Συγκολλητό ατσάλινο πρυμνοδέτης διπλής στήλης με φαρδιά πλάκα βάσης | ISO 13795 Τύπος Β για πρόσδεση και ρυμούλκηση πλοίων

Επισκόπηση προϊόντος

Ο συγκολλητός ατσάλινος πρυμνοδέτης ISO 13795 Τύπος Β είναι ένα διπλό εξάρτημα στήλης πλοίου με φαρδιά πλάκα βάσης για διατάξεις πρόσδεσης και εγκεκριμένης ρυμούλκησης. Συγκολλάται στο κατάστρωμα του σκάφους ή σε μηχανικά σχεδιασμένη βάση, όπου οι διπλές στήλες δέχονται τη δύναμη του σχοινιού και η διευρυμένη διεπαφή βάσης μεταφέρει την προκύπτουσα αντίδραση στην ενισχυμένη κατασκευή του πλοίου.

Η παρεχόμενη γκάμα καλύπτει ονομαστικά μεγέθη από 150 έως 600, συμπεριλαμβανομένων των παραλλαγών χωρητικότητας Α και Β σε διάφορες κοινές διαμέτρους στήλης. Η επιλογή πρέπει να διακρίνει την πρόσδεση σε σχήμα οκτώ με χρήση ενός σχοινιού ή δύο σχοινιών από τη ρυμούλκηση με διάταξη θηλιάς. Τα αναγραφόμενα SWL είναι τιμές αναφοράς από τα παρεχόμενα δεδομένα. Η τελική σήμανση φορτίου, η ενίσχυση καταστρώματος, οι λεπτομέρειες συγκόλλησης, η διάταξη σχοινιών και το πεδίο εφαρμογής του πιστοποιητικού πρέπει να ακολουθούν το εγκεκριμένο σχέδιο του σκάφους και τις απαιτήσεις του έργου.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Συγκολλητός ατσάλινος πρυμνοδέτης διπλής στήλης με φαρδιά πλάκα βάσης → μεγαλύτερο αποτύπωμα συγκόλλησης στο κατάστρωμα για σταθμούς πρόσδεσης πλοίων και εγκεκριμένης από το έργο ρυμούλκησης.
• Πρότυπο και τύπος: ISO 13795:2020 Τύπος Β → αναφορά για γεωμετρία Τύπου Β, ονομαστική ονομασία μεγέθους, λεπτομέρειες συγκόλλησης και ξεχωριστές στήλες SWL για πρόσδεση / ρυμούλκηση.
• Εύρος ονομαστικών μεγεθών: 150 / 200 / 250A / 250B / 300A / 300B / 350A / 350B / 400A / 400B / 450A / 450B / 500A / 500B / 550A / 550B / 600 → τα επιθήματα Α και Β αναγνωρίζουν διαφορετικές κατασκευές χωρητικότητας στην ίδια ονομαστική διάμετρο.
• SWL πρόσδεσης, χρήση ενός σχοινιού: 54 έως 1.401 kN → ισχύει για την κατάσταση πρόσδεσης σε σχήμα οκτώ με ένα σχοινί που αναφέρεται στον παρεχόμενο πίνακα προτύπων.
• SWL πρόσδεσης, χρήση δύο σχοινιών: 49 έως 948 kN → χρησιμοποιήστε την ειδική στήλη δύο σχοινιών. Οι τιμές δεν πρέπει να προστίθενται ή να αντικαθίστανται από την ονομαστική τιμή ενός σχοινιού.
• SWL ρυμούλκησης: 98 έως 1.893 kN → ξεχωριστή κατάσταση ρυμούλκησης με θηλιά που απαιτεί επιβεβαίωση της γραμμής ρυμούλκησης, δυναμικής φόρτισης, βάσης και εγκεκριμένης διάταξης σκάφους.
• Εγκατάσταση: Συγκολλητή στο κατάστρωμα φαρδιά πλάκα βάσης → το τοπικό πάχος καταστρώματος, η υποστηρικτική δομή, η διαδικασία συγκόλλησης, η κατεύθυνση φορτίου και η πρόσβαση για επιθεώρηση πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
• Υλικό και φινίρισμα: Συγκολλήσιμο χάλυβας ναυπηγικής με αμμοβολή Sa 2.5 και εποξειδικό αστάρι εργοστασίου ως αναφορά → ανοξείδωτος χάλυβας, χάλυβας χαμηλής θερμοκρασίας, γαλβανισμός ή ειδική επίστρωση απαιτούν επιβεβαίωση ανά έργο.

Κύριες τεχνικές παράμετροι

Οδηγός επιλογής & ερωτήματος

Βήμα 1: Επιβεβαιώστε το ISO 13795 Τύπος Β με φαρδιά πλάκα βάσης και επιλέξτε την ονομαστική διάσταση / παραλλαγή Α-Β από τη διάταξη πρόσδεσης και ρυμούλκησης του εγκεκριμένου σκάφους.

Βήμα 2: Δηλώστε ξεχωριστά τη λειτουργική χρήση: πρόσδεση με ένα σχοινί, πρόσδεση με δύο σχοινιά, ρυμούλκηση με θηλιά, ή έναν συνδυασμό που ορίζεται από το έργο. Παρέχετε το απαιτούμενο SWL, τον τύπο σχοινιού, τη διάμετρο σχοινιού, το MBL σχοινιού, τη μέθοδο σταματήματος και την αναμενόμενη κατεύθυνση γραμμής.

Βήμα 3: Παρέχετε το σχέδιο καταστρώματος, τη θέση εγκατάστασης, το σχέδιο βάσης και ενίσχυσης, το πάχος της πλάκας καταστρώματος, τον διαθέσιμο χώρο και την απαιτούμενη κατεύθυνση μεταφοράς φορτίου. Η φαρδιά πλάκα βάσης δεν αντικαθιστά τον έλεγχο δομικής βάσης.

Βήμα 4: Επιβεβαιώστε την κατηγορία υλικού που συγκολλάται, την ελάχιστη θερμοκρασία σχεδιασμού, την απαίτηση αντοχής, την επιλογή ανοξείδωτου χάλυβα ή κλάσης πάγου, την ιχνηλασιμότητα υλικού και εάν το έργο απαιτεί δοκιμές πρόσκρουσης σε χαμηλή θερμοκρασία.

Βήμα 5: Επιβεβαιώστε τις λεπτομέρειες συγκόλλησης, WPS / PQR, πεδίο εφαρμογής NDT, διαστατική επιθεώρηση, σήμανση SWL, τεκμηρίωση κατασκευαστή, επιθεώρηση κλάσης και οποιαδήποτε απαίτηση μάρτυρα ή έγκρισης πριν από την προσφορά.

Βήμα 6: Επιβεβαιώστε την προετοιμασία επιφάνειας, το σύστημα ασταριού και τελικής επίστρωσης, την ποσότητα, τον τύπο σκάφους, την κατάσταση νέας κατασκευής ή αντικατάστασης, τον τόπο παράδοσης, τον απαιτούμενο χρόνο παράδοσης και το σχέδιο αναφοράς ή φωτογραφίες.

Δομή

Δίδυμες κυλινδρικές στήλες | Φαρδιά συγκολλητή πλάκα βάσης | Πλάκες άνω κάλυψης | Εσωτερικές / εξωτερικές πλάκες στήριξης ανάλογα με το μέγεθος | Στρογγυλεμένες επιφάνειες επαφής σχοινιού | Διεπαφή συγκόλλησης καταστρώματος | Περιοχή σήμανσης SWL | Επίστρωση καθορισμένη από το έργο

Πλεονεκτήματα πρόσδεσης, ρυμούλκησης, συγκόλλησης & μηχανικής

• Η φαρδιά πλάκα βάσης Τύπου Β παρέχει μεγαλύτερη συγκολλητή διεπαφή από μια διαμόρφωση στενής βάσης, βοηθώντας στην κατανομή της αντίδρασης του εξαρτήματος στην υποστηρικτική περιοχή του καταστρώματος. Η περιβάλλουσα δομή του καταστρώματος εξακολουθεί να απαιτεί επαλήθευση αντοχής ανά έργο.
• Ξεχωριστές στήλες SWL για ένα σχοινί, δύο σχοινιά και ρυμούλκηση υποστηρίζουν τη σωστή επιλογή για διαφορετικές διατάξεις σταματήματος και μειώνουν τον κίνδυνο αντιμετώπισης της υψηλότερης τιμής ρυμούλκησης ως καθολικής ονομαστικής τιμής πρυμνοδέτη.
• Οι παραλλαγές Α και Β στην ίδια ονομαστική διάμετρο χρησιμοποιούν διαφορετικά πάχη πλακών, μήκη συγκόλλησης και SWL αναφοράς, επιτρέποντας την επιλογή της κατηγορίας χωρητικότητας χωρίς να βασίζεται μόνο στη διάμετρο.
• Οι στρογγυλεμένες επιφάνειες στήλης, οι άνω μεταβάσεις και οι ακμές επαφής σχοινιού πρέπει να είναι λείες και να μην έχουν επιβλαβή πιτσιλιές συγκόλλησης, αιχμηρές ακμές ή ατέλειες επίστρωσης που μπορεί να φθείρουν συνθετικά σχοινιά πρόσδεσης ή ρυμούλκησης.
• Ο όγκος συγκόλλησης και η γεωμετρία της σύνδεσης πρέπει να ακολουθούν τον εγκεκριμένο σχεδιασμό. Μια διαφορετική μέθοδος συγκόλλησης μπορεί να εξεταστεί μόνο όταν αποδεικνύεται ισοδύναμη αντοχή / όγκος συγκόλλησης και γίνεται αποδεκτή σύμφωνα με τη διαδικασία συγκόλλησης του έργου.
• Η κατηγορία υλικού, η συγκολλησιμότητα, η θερμική εισαγωγή, ο έλεγχος παραμόρφωσης και το NDT είναι σημαντικά για τις παχιές κατασκευές παραλλαγής Α και για έργα χαμηλής θερμοκρασίας ή κλάσης πάγου.
• Το εξάρτημα, η φαρδιά πλάκα βάσης, το ένθετο κατάστρωμα και η ενίσχυση πρέπει να εξετάζονται ως ένα σύστημα μεταφοράς φορτίου και όχι ως ένα απομονωμένο εξάρτημα καταλόγου.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: ISO 13795:2020 → το ελεγχόμενο αντίγραφο του προτύπου και οι προδιαγραφές του έργου διέπουν τις τελικές διαστάσεις, τις σημειώσεις φορτίου, τη σήμανση και την αποδοχή.
• Τύπος: Τύπος Β → συγκολλητός πρυμνοδέτης διπλής στήλης με φαρδιά πλάκα βάσης για μεγαλύτερο αποτύπωμα σύνδεσης στο κατάστρωμα.
• Ονομαστικό Μέγεθος: 150 έως 600 → επιλέξτε την πλήρη ονομασία, συμπεριλαμβανομένου του επιθήματος Α ή Β όπου αναγράφεται.
• Βάση Φορτίου Πρόσδεσης: Σταμάτημα σε σχήμα οκτώ, χρήση ενός σχοινιού ή δύο σχοινιών → επιλέξτε την αντίστοιχη στήλη SWL και μην συνδυάζετε τις αναγραφόμενες τιμές.
• Βάση Φορτίου Ρυμούλκησης: Διάταξη θηλιάς → το SWL ρυμούλκησης είναι ξεχωριστή συνθήκη και απαιτεί επιβεβαίωση της γραμμής ρυμούλκησης και του δομικού σχεδιασμού του σκάφους.
• Υλικό: Συγκολλήσιμος χάλυβας ναυπηγικής / χάλυβας υψηλής αντοχής / ανοξείδωτος χάλυβας / χάλυβας χαμηλής θερμοκρασίας καθορισμένος από το έργο → η ακριβής κατηγορία και το χρονοδιάγραμμα εξαρτημάτων προς επιβεβαίωση.
• Εγκατάσταση: Συγκολλητή στο κατάστρωμα φαρδιά πλάκα βάσης → η βάση, η ενίσχυση, η λεπτομέρεια συγκόλλησης, η κατεύθυνση φορτίου και η πρόσβαση επιθεώρησης αποτελούν μέρος του εγκεκριμένου σχεδιασμού του σκάφους.
• Επεξεργασία επιφάνειας: Αμμοβολή Sa 2.5 συν εποξειδικό αστάρι εργοστασίου ως αναφορά → η τελική επίστρωση ακολουθεί τις προδιαγραφές του σκάφους. Το γυαλισμένο φινίρισμα ισχύει για ανοξείδωτο χάλυβα, και ο γαλβανισμός υπόκειται σε μέγεθος και εφικτότητα κατασκευής.
• Απαίτηση πιστοποιητικού: Διαθέσιμο σύμφωνα με το πεδίο παραγγελίας → πιστοποιητικά υλικού, έγγραφα κατασκευαστή, επιθεώρηση κλάσης και επιθεώρηση με μάρτυρα δεν είναι αυτόματα εκτός εάν ορίζεται.

Πώς λειτουργεί

Ένα ή δύο σχοινιά πρόσδεσης σταματούν στην εγκεκριμένη διάταξη σε σχήμα οκτώ, ή εμπλέκεται μια θηλιά ρυμούλκησης σύμφωνα με το σχέδιο ρυμούλκησης του σκάφους → η τάση του σχοινιού δρα στις διπλές στήλες → η δομή της στήλης και η φαρδιά πλάκα βάσης κατανέμουν την αντίδραση → οι συγκολλήσεις, το ένθετο κατάστρωμα και η ενίσχυση μεταφέρουν το φορτίο στη δομή του πλοίου

Εφαρμογές

Σταθμοί πρόσδεσης πλοίων | Διατάξεις ρυμούλκησης λιμανιού | Ρυμουλκά | Σκάφη εργασίας | Φορτηγά πλοία | Δεξαμενόπλοια | Ερευνητικά σκάφη | Σκάφη κλάσης πάγου υπό εγκεκριμένο σχεδιασμό χαμηλής θερμοκρασίας | Έργα νέων κατασκευών και μηχανικά αντικαταστάσεων

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποιητικά, ιχνηλασιμότητα υλικού, αρχεία επιθεώρησης, αναθεώρηση υπολογισμών και επιθεώρηση κλάσης μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, το εγκεκριμένο σχέδιο, το πεδίο δοκιμών / επιθεώρησης και τη διαδικασία του νηογνώμονα.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

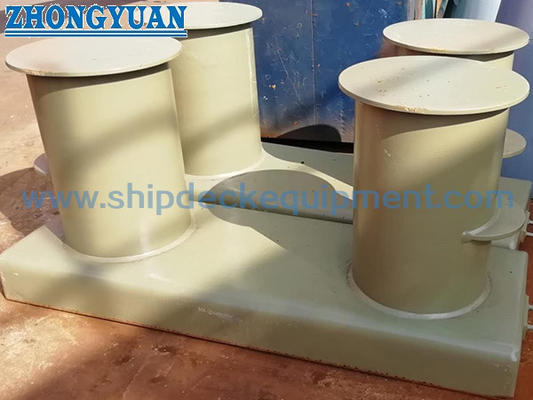

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Ποια είναι η πρακτική διαφορά μεταξύ του ISO 13795 Τύπου Β και Τύπου Α;

Α1: Ο Τύπος Β αναγνωρίζεται από τη διάταξη της φαρδιάς πλάκας βάσης. Η μεγαλύτερη διεπαφή βάσης μπορεί να παρέχει ευρύτερο αποτύπωμα συγκόλλησης και διαφορετική γεωμετρία μεταφοράς φορτίου, αλλά δεν εξαλείφει την ανάγκη ελέγχου του ενθέτου καταστρώματος, της ενίσχυσης, των συγκολλήσεων και της κατεύθυνσης φορτίου. Το σχέδιο του σκάφους πρέπει να καθορίζει τον απαιτούμενο τύπο.

Ε2: Μπορεί το SWL ρυμούλκησης να χρησιμοποιηθεί ως SWL πρόσδεσης, ή μπορούν να προστεθούν οι τιμές για δύο σχοινιά;

Α2: Όχι. Ο πίνακας παρέχει ξεχωριστές συνθήκες φορτίου για πρόσδεση με ένα σχοινί, πρόσδεση με δύο σχοινιά και ρυμούλκηση. Χρησιμοποιήστε μόνο τη στήλη που αντιστοιχεί στην εγκεκριμένη διάταξη σχοινιών. Μην προσθέτετε τιμές δύο σχοινιών ή μην αντικαθιστάτε την τιμή ρυμούλκησης για πρόσδεση, εκτός εάν ο σχεδιασμός του έργου και η έγκριση κλάσης το επιτρέπουν ρητά.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Α3: Επιβεβαιώστε το ISO 13795 Τύπος Β, την πλήρη ονομαστική ονομασία, την απαιτούμενη χρήση πρόσδεσης / ρυμούλκησης, το SWL, τις λεπτομέρειες σχοινιού και το MBL, τη γραμμή πρόσδεσης, το σχέδιο βάσης καταστρώματος, το υλικό και την ελάχιστη θερμοκρασία, την επίστρωση, το πεδίο εφαρμογής WPS / NDT, την απαίτηση κλάσης, την ποσότητα, τον προορισμό και το χρονοδιάγραμμα παράδοσης.
