Επισκόπηση του προϊόντος

Η κατασκευασμένη από χάλυβα σωλήνα θαλάσσια διασταύρωση είναι μια συγκολλημένη εφοδιαστική συσκευή αγκυροβολίας βάσει της JIS F 2804-1976.Χρησιμοποιεί ένα κατακόρυφο κύριο σωλήνα και ένα οριζόντιο διασταυρούμενο σωλήνα για να παρέχει ένα καθαρό σχοινί και σημείο κράτησης για τις γραμμές αγκυροβολίας πλοίωνΤο προϊόν τοποθετείται συνήθως στο κατάστρωμα αγκυροβολίας και πρέπει να επιλέγεται μαζί με τη διάταξη αγκυροβολίας του πλοίου, τη διάμετρο του σχοινιού, την ενίσχυση του κατάστρου, τις προδιαγραφές συγκόλλησης, το σύστημα επικαλύψεως,και απαίτηση επιθεώρησης.

Για αυτή την κατασκευασμένη έκδοση σωλήνα, η εστίαση της κατασκευής είναι η συγκολλημένη συναρμολόγηση σωλήνα.Η σύνδεση του καταστρώματος θα πρέπει να είναι προετοιμασμένη με κωνικές άκρες για τη συγκόλληση αυλακών βαθιάς διείσδυσης σύμφωνα με τη διαδικασία συγκόλλησης του έργουΟ οριζόντιος σωλήνας και ο κατακόρυφος κύριος σωλήνας συναρμολογούνται επίσης με ζυγισμένες αρθρώσεις που είναι προετοιμασμένες με πέλματα.αδιάβροχο ή συγκολλημένο ατσάλινο σωλήνα μπορεί να παρέχει καλύτερη στρογγυλότητα· εάν υπάρχει κατασκευασμένη ραφή σε περιοχή επαφής με σχοινί, πρέπει να επωμίζεται και να γλείφεται ομαλά για να μειώνεται η τοπική βλάβη του σχοινίου.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Σιδηροδρομικές σωλήνες κατασκευασμένες από χάλυβα → δοχεία αγκυροβολίας για το κράτημα σχοινιών και τον έλεγχο της κατεύθυνσης.

• Πρότυπο: JIS F 2804-1976 → αναφορά για τη ονομαστική διάμετρο, τις διαστάσεις, το βάρος και την ισχύουσα διάμετρο του σύρματος.

• Όριο ονομαστικής διαμέτρου: 150 έως 350 mm → καλύπτει τις διευθετήσεις του καταστρώματος αγκυρώσεως μικρών και μεσαίων πλοίων στον παρασχεμένο πίνακα.

• Κατασκευή: κατακόρυφος κύριο σωλήνα + οριζόντιος διασταυρούμενος σωλήνας → διασταυρούμενος τύπος σχοινιάς με ζυγισμένο σωλήνα.

• Εστίαση συγκόλλησης: αρθρώσεις επιπέδου με προετοιμασμένη κούκλα και αρθρώσεις σωλήνα προς σωλήνα → υποστηρίζει συγκόλληση βαθιάς διείσδυσης σύμφωνα με τις εγκεκριμένες απαιτήσεις WPS ή του έργου.

• Προστασία του σχοινιού: ο στρογγυλισμός του ατσάλινου σωλήνα και οι ομαλές συγκόλλησεις → συμβάλλουν στη μείωση της τοπικής επαφής και της φθοράς του σχοινιού.

• Περιοχή βάρους: 33 έως 186 kg → χρήσιμο για χειρισμό, σχεδιασμό εγκατάστασης στο κατάστρωμα, συσκευασία και εκτίμηση φορτίου.

• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + επωξιοειδής εργοστασιακή γύρισμα, γαλβανισμένο, γυαλισμένο από ανοξείδωτο χάλυβα ή προσαρμοσμένο φινίρισμα → το τελικό σύστημα πρέπει να ακολουθεί τις προδιαγραφές του δοχείου.

Βασικές τεχνικές παραμέτρους

Βασικές παραμέτρους ιστοσελίδας για το JIS F 2804-1976 κατασκευασμένο θαλάσσιο διασταυρωτικό σωλήνα από χάλυβα.Η διάμετρος του σχοινιού είναι η διάμετρος του σχοινιού σύρμας αναφοράς από τον παρασχεμένο πίνακα και δεν πρέπει να διαβάζεται ως SWL ή MBL..

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση JIS F 2804-1976 χάλυβα σωλήνα κατασκευασμένο με διασταύρωση με ονομαστική διάμετρο 150 έως 350 σύμφωνα με το σχέδιο του δοχείου.

Βήμα 2: Επιβεβαιώστε τη διάταξη αγκυροβολίας, τη διάμετρο του σχοινιού, την κατεύθυνση της κατεύθυνσης του σχοινιού, τη θέση εγκατάστασης στο κατάστρωμα και αν η παραγγελία αφορά νέα κατασκευή ή αντικατάσταση.

Βήμα 3: Επιβεβαίωση της διεπαφής συγκόλλησης καταστρώματος, της προετοιμασίας των στροφών, της ενίσχυσης του καταστρώματος και τυχόν απαιτήσεις συγκόλλησης ναυπηγείου ή NDT.

Βήμα 4: Επιβεβαιώστε τις απαιτήσεις υλικού: σωλήνα από ήπιο χάλυβα, σωλήνα από ανοξείδωτο χάλυβα ή άλλη ποιότητα που απαιτείται από το έργο· επιβεβαιώστε επίσης το πάχος τοιχώματος σωλήνα ή το χρονοδιάγραμμα σωλήνα, εάν ορίζεται.

Βήμα 5: Επιβεβαιώστε την επεξεργασία της επιφάνειας: Sa 2.5 εκρήγνυνση + epoxy shop primer, τελική μπογιά, τυπωμένο φινίρισμα, καθρέφτη / σατέν γυαλισμένο ανοξείδωτο χάλυβα ή προσαρμοσμένη φινίρισμα.

Βήμα 6: Επιβεβαιώστε το πεδίο εφαρμογής του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κατηγορίας, επιθεώρηση μαρτύρων ή έγκριση κατηγορίας σύμφωνα με τις απαιτήσεις του έργου.

Βήμα 7: Παροχή ποσότητας, προορισμού παράδοσης, απαιτούμενου χρόνου παράδοσης, σχεδίου ΓΚΑ/εγκατάστασης και φωτογραφιών αναφοράς, εάν είναι διαθέσιμες.

Δομή

Steel pipe vertical main post | Horizontal cross pipe | Bevel-prepared pipe intersection weld | Deck welded base interface | Smooth rope-contact surface | Ground weld seam where required | Shop primer or specified surface finish

Πλεονεκτήματα κατασκευής σωλήνων, συγκόλλησης και προστασίας σχοινιών

• Η κατασκευή σωλήνων από χάλυβα παρέχει καλύτερη στρογγυλοτητα από την κατασκευή σωλήνων από πλάκες, γεγονός που συμβάλλει στη διατήρηση μιας ομαλότερης γεωμετρίας επαφής με σχοινί.

• Η σύνδεση του καταστρώματος μπορεί να προετοιμαστεί με κωνικές άκρες για συγκόλληση με βαθιά διείσδυση, σύμφωνα με την εγκεκριμένη WPS και τις απαιτήσεις συγκόλλησης του έργου.

• Ο οριζόντιος διασταυρούμενος σωλήνας και ο κατακόρυφος κύριος σωλήνας θα πρέπει να συναρμολογούνται με ελεγχόμενη προετοιμασία πτυχών για τη βελτίωση της πρόσβασης στη συγκόλληση και της συνοχής των αρθρώσεων.

• Οι ραφές συγκόλλησης που βρίσκονται κοντά σε επιφάνειες επαφής με το σχοινί πρέπει να είναι φτιαγμένες, να γδέρνονται και να εξομαλύνονται έτσι ώστε το σχοινί να μην καταστρέφεται από μια ανυψωμένη ραφή, από μια κοφτερή άκρη ή από μια άνιση αρθρώση.

• Η εγκατάσταση με συγκόλληση στο κατάστρωμα επιτρέπει τη μεταφορά της δύναμης αγκυροβολής στην ενισχυμένη δομή του κατάστρου· η ενίσχυση του κατάστρου και οι λεπτομέρειες συγκόλλησης πρέπει να ελέγχονται από το ναυπηγείο ή το γραφείο σχεδιασμού.

• Η ονομαστική διάμετρος από 150 έως 350 mm παρέχει σαφή διαδρομή επιλογής όταν το σχέδιο του δοχείου προσδιορίζει διαστάσεις διασταύρωσης JIS F 2804-1976.

• Η επεξεργασία της επιφάνειας μπορεί να προσαρμοστεί στις απαιτήσεις επίστρωσης του ναυπηγείου, συμπεριλαμβανομένης της αρχικής βάψης, της τελικής μπογιάς, του γαλβανισμένου φινίρισμα ή της γυαλιστερότητας από ανοξείδωτο χάλυβα, εφόσον ορίζεται.

• Το πεδίο της επιθεώρησης και του πιστοποιητικού μπορεί να ρυθμιστεί σύμφωνα με τις απαιτήσεις της παραγγελίας, αλλά το πιστοποιητικό κατηγορίας ή η επιθεώρηση μαρτύρων πρέπει να επιβεβαιώνεται πριν από την προσφορά.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: JIS F 2804-1976 → χρησιμοποιείται όταν η προδιαγραφή του ναυπηγείου ή του πλοιοκτήτη απαιτεί αυτή την τυποποιημένη διάταξη διασταύρωσης.

• Διαμόρφωση προϊόντος: Σιδηροδρομικός σωλήνας κατασκευασμένος διασταυρωμένος → κατακόρυφος κύριο σωλήνα με οριζόντιο διασταυρωμένο σωλήνα για εφαρμογές αγκυροβολίας στο κατάστρωμα.

• Ονομαστική διάμετρος: 150 / 200 / 250 / 300 / 350 mm → επιλέξτε σύμφωνα με το σχέδιο του σκάφους, τη διάμετρο του σχοινιού και τη διάταξη του καταστρώματος.

• Υλικό: Ελαφρύ χάλυβα ή ανοξείδωτο χάλυβα σύμφωνα με τις προδιαγραφές που παρέχονται → η ακριβής ποιότητα και το πάχος του τοιχώματος του σωλήνα πρέπει να επιβεβαιώνονται πριν από την παραγωγή.

• Εγκατάσταση: Ζυγισμένο κατάστρωμα → ενίσχυση κατάστρωμα, προετοιμασία συγκόλλησης και θέση εγκατάστασης πρέπει να επιβεβαιώνονται με σχέδιο.

• Προετοιμασία συγκόλλησης: διασταύρωση πέλματος και σωλήνα με προετοιμασία βέβλου → συγκόλληση βαθιάς διείσδυσης σύμφωνα με εγκεκριμένο WPS ή απαιτήσεις έργου.

• Τελεία επαφής με σχοινί: ομαλή επιφάνεια ατσάλινου σωλήνα και γήπεδο συγκόλλησης, όπου απαιτείται → συμβάλλει στη μείωση της φθοράς του σχοινιού στην περιοχή επαφής.

• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + epoxy shop primer, γαλβανισμένο, γυαλισμένο ή εξατομικευμένο φινίρισμα → η τελική επικάλυψη ακολουθεί τις προδιαγραφές του δοχείου.

• Απαιτήσεις πιστοποιητικού: Διατίθεται ανάλογα με το πεδίο εφαρμογής της παραγγελίας → η επιθεώρηση της κατηγορίας και το επίπεδο πιστοποιητικού πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Πώς Λειτουργεί

Mooring rope is led to the cross bitt → Rope turns around the smooth steel pipe body or cross pipe as arranged in the mooring plan → Local rope contact force is carried by the welded pipe assembly → Force is transferred through the deck welded base to the reinforced deck structure → Weld inspection and final coating are completed according to project requirement

Εφαρμογές

Φορτηγά πλοία. Τανκερίστρια. Χονδρικά πλοία. Κοντέινερ πλοία. Εργατικά σκάφη.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

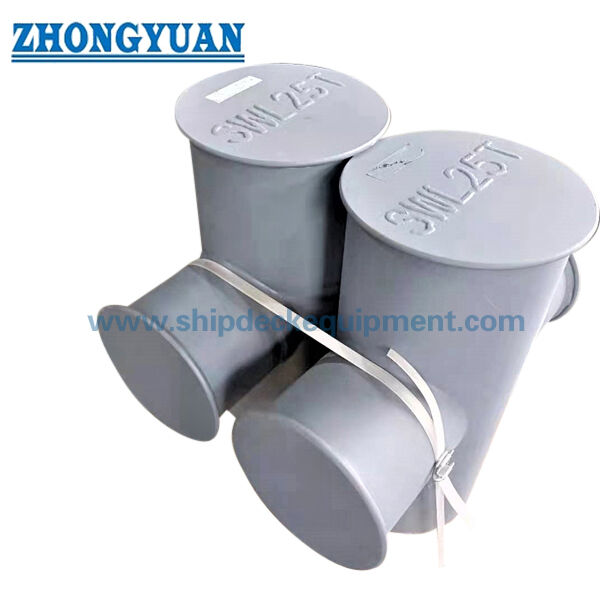

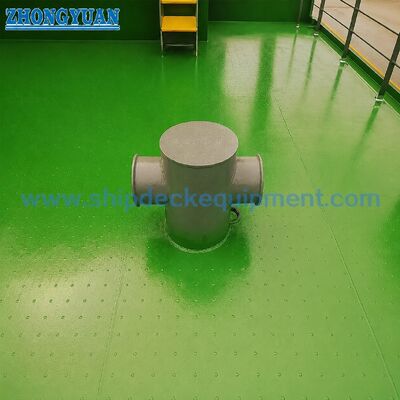

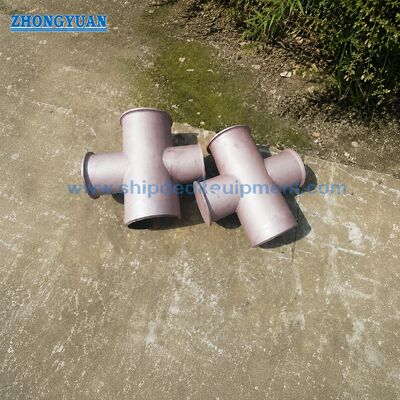

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

ΕΡ1: Ο πίνακας cross bit του JIS F 2804 παρέχει SWL;

Α1: Δεν παρέχθηκε SWL στον παρασχεμένο πίνακα. Ο πίνακας παρέχει ονομαστική διάμετρο, κύριες διαστάσεις, βάρος και διάμετρο σχοινίου σύρμας αναφοράς.Η διάμετρος του συρματόπλεγματος δεν πρέπει να ερμηνεύεται ως προϊόν SWL ή MBLΗ επιλογή πρέπει να ελέγχεται σύμφωνα με τη διάταξη αγκυροβολίας, τη διάμετρο σχοινιού, το σχεδιαστικό φορτίο, την ενίσχυση του καταστρώματος, τις λεπτομέρειες συγκόλλησης και τις απαιτήσεις έγκρισης του έργου.

Ε2: Γιατί να χρησιμοποιήσετε χάλυβα σωλήνα αντί για πλάκες κυλίνδρων σωλήνα για αυτό το cross bit;

Α2: Ο χάλυβα σωλήνας παρέχει γενικά καλύτερη στρογγυλοτητα και καθαρότερη επιφάνεια επαφής με σχοινί από ό, τι το κυλίνδριο σωλήνα.η περιοχή συγκόλλησης ραφής και πώλησης πρέπει να είναι ομαλή για να μειωθεί η βλάβη του σχοινιούΗ τελική κατασκευή πρέπει να ακολουθεί τις απαιτήσεις του σχεδίου για το υλικό και την κατασκευή.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Α3: Επιβεβαιώστε το πρότυπο, τη ονομαστική διάμετρο, την ποιότητα του υλικού, το πάχος του τοιχώματος του σωλήνα, εάν ορίζεται, την επεξεργασία της επιφάνειας, την ποσότητα, το πεδίο εφαρμογής του πιστοποιητικού, τις απαιτήσεις συγκόλλησης/εξέτασης, το σχέδιο εγκατάστασης του καταστρώματος,προορισμός παράδοσης, και απαιτούμενο χρόνο παράδοσης.
