Σφραγισμένο αγκυροβόλι για εσωτερικά σκάφη.

Βιδωτή πλάκα πρόσδεσης για σκάφη εσωτερικής ναυσιπλοΐας | Cast Metal Deck and Bulwark Type (GB 2026)

Επισκόπηση προϊόντος

Το βιδωμένο κελί πρόσδεσης τύπου GB 2026 είναι ένα συμπαγές χυτό εξάρτημα πρόσδεσης που χρησιμοποιείται σε σκάφη εσωτερικής ναυσιπλοΐας, μικρά σκάφη εργασίας, σκάφη εξυπηρέτησης, φορτηγίδες, κουκέτες και θέσεις πρόσδεσης στη μαρίνα. Μπορεί να εγκατασταθεί σε κατάστρωμα ή προπύργιο με μπουλόνια, παρέχοντας ένα απλό σημείο πρόσδεσης όπου πρέπει να στερεωθεί το σχοινί χωρίς συγκολλημένη βάση δέσμης.

Αυτό το κοίλωμα επιλέγεται συνήθως από τη διάμετρο του σχοινιού, το υλικό, τη θέση τοποθέτησης, τον διαθέσιμο χώρο εγκατάστασης και την αντοχή του καταστρώματος στήριξης ή της κατασκευής του προπύργιου. Το παρεχόμενο τραπέζι καλύπτει εκδόσεις από χυτό χαλκό και χυτό χάλυβα με μέγιστη διάμετρο σχοινιού Malina έως 75 mm και βάρος από 1,33 kg έως 11,2 kg. Για ασφαλή χρήση αγκυροβόλησης, η διάταξη του μπουλονιού, η πλάκα στήριξης ή ο τοπικός οπλισμός και το πεδίο εφαρμογής του πιστοποιητικού θα πρέπει να επιβεβαιώνονται σύμφωνα με την απαίτηση του έργου.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Βιδωτή πέτρα πρόσδεσης → συμπαγές εξάρτημα πρόσδεσης κατάστρωμα ή προπύργιο για σκάφη εσωτερικής ναυσιπλοΐας και μικρά σκάφη.
• Τεχνικό πρότυπο: GB 2026 → αναφορά για διαστάσεις, επιλογή διαμέτρου σχοινιού, επιλογές υλικών και επιβεβαίωση μοντέλου.
• Μορφή εγκατάστασης: Βιδωτή στερέωση → ευκολότερη εγκατάσταση και αντικατάσταση από συγκολλημένα εξαρτήματα όταν η δομή στήριξης και η διάταξη των μπουλονιών είναι κατάλληλες.
• Μέγεθος σχοινιού αναφοράς: μέγιστη διάμετρος σχοινιού Malina 30 / 35 / 50 / 75 mm στον παρεχόμενο πίνακα → το τελικό μέγεθος σχοινιού πρέπει να ελέγχεται σε σχέση με τη διάταξη πρόσδεσης του σκάφους.
• Επιλογές υλικών: χυτός χαλκός, χυτός μπρούντζος, χυτός χάλυβας C-Mn, χυτός ανοξείδωτος χάλυβας και οζώδης χυτοσίδηρος → επιλέξτε ανάλογα με το περιβάλλον διάβρωσης, τις απαιτήσεις φθοράς και τον προϋπολογισμό του έργου.
• Εύρος βάρους: 1,33 kg έως 11,2 kg → κατάλληλο για μικρές και μεσαίες θέσεις πρόσδεσης όπου απαιτείται συμπαγές μέγεθος και απλός χειρισμός.
• Επεξεργασία επιφάνειας: Ανατινάξεις Sa 2,5 + εποξειδικό αστάρι μιας στρώσης, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένο φινίρισμα → η τελική επεξεργασία επιφάνειας εξαρτάται από το υλικό και τις απαιτήσεις παραγγελίας.
• Πεδίο εφαρμογής πιστοποιητικού: Τα πιστοποιητικά CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS και άλλα πιστοποιητικά μπορούν να τακτοποιηθούν σύμφωνα με τις απαιτήσεις του έργου και όχι ως προεπιλεγμένο στοιχείο προμήθειας.

Κύριες Τεχνικές Παράμετροι

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε την πίσσα αγκυροβόλησης βιδωμένου τύπου GB 2026 και την απαιτούμενη διάμετρο σχοινιού σύμφωνα με το σχέδιο του σκάφους ή τη διάταξη της κουκέτας.

Βήμα 2: Επιβεβαιώστε τη θέση εγκατάστασης: τοποθετημένο στο κατάστρωμα ή σε προπύργιο, συμπεριλαμβανομένου του διαθέσιμου χώρου βάσης, του πάχους της πλάκας, της πλάκας στήριξης και της πρόσβασης για σύσφιξη των μπουλονιών.

Βήμα 3: Επιβεβαιώστε την απαίτηση υλικού: χυτοσίδηρος, οζώδης χυτοσίδηρος, χυτός χαλκός, χυτός μπρούντζος, χυτός ανοξείδωτος χάλυβας ή άλλο υλικό που καθορίζεται για το έργο.

Βήμα 4: Επιβεβαιώστε την επιφανειακή επεξεργασία: αστάρι, γαλβανισμένο φινίρισμα, γυαλισμένο φινίρισμα, σύστημα τελικής βαφής ή άλλη επεξεργασία που καθορίζεται από τον πελάτη.

Βήμα 5: Επιβεβαιώστε το πιστοποιητικό και το εύρος επιθεώρησης πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό τάξης, επιθεώρηση UT / MT ή επιθεώρηση μάρτυρα εάν απαιτείται.

Βήμα 6: Δώστε ποσότητα, τύπο δοχείου εφαρμογής, σχέδιο ή φωτογραφία εγκατάστασης, προορισμό παράδοσης και απαιτούμενο χρόνο παράδοσης.

Δομή

Σώμα χυτού κεβελίου | Δίδυμα κέρατα πρόσδεσης | Ομαλή ακτίνα επαφής σχοινιού | Βάση στήριξης με βίδες | Διεπαφή εγκατάστασης καταστρώματος ή προπύργιο | Προαιρετικό υλικό από χυτοσίδηρο / οζώδη χυτοσίδηρο / κράμα χαλκού | Αγοράστε αστάρι, γαλβανισμένο, γυαλισμένο ή καθορισμένο φινίρισμα

Πλεονεκτήματα χύτευσης, εγκατάστασης και μηχανικής

• Η εγκατάσταση με βίδες επιτρέπει την τοποθέτηση της κοίλης σε κατάστρωμα ή προπύργιο χωρίς συγκόλληση του σώματος του προϊόντος, κάτι που είναι χρήσιμο για μικρά σκάφη, εργασίες αντικατάστασης και συμπαγείς θέσεις πρόσδεσης.
• Το χυτό σώμα είναι κατάλληλο για στρογγυλεμένες μεταβάσεις κόρνας και επιφάνειες συνεχούς επαφής με σχοινί, συμβάλλοντας στη μείωση της απότομης τοπικής επαφής κατά τη λειτουργία πρόσδεσης.
• Η ομαλή μετάβαση στις καμπύλες περιοχές θα πρέπει να ελέγχεται κατά τη χύτευση, την εμπλοκή και το φινίρισμα για να μειωθεί η συγκέντρωση της πίεσης και να βελτιωθεί η συμπεριφορά επαφής με το σχοινί.
• Ο χυτός χάλυβας παρέχει μια στιβαρή επιλογή για εξαρτήματα πρόσδεσης μικρών σκαφών, ενώ ο οζώδης χυτοσίδηρος μπορεί να ληφθεί υπόψη όπου η αντοχή στη φθορά και η σταθερότητα χύτευσης είναι σημαντικές.
• Οι εκδόσεις κράματος χαλκού ή ανοξείδωτου χάλυβα μπορούν να συζητηθούν για έργα που απαιτούν βελτιωμένη αντοχή στη διάβρωση ή συγκεκριμένη εμφάνιση.
• Η βιδωτή σύνδεση πρέπει να επανεξεταστεί μαζί με τη διάμετρο του μπουλονιού, την ποιότητα του μπουλονιού, την αντιδιαβρωτική προστασία, την πλάκα στήριξης και την τοπική ενίσχυση καταστρώματος ή προπύργιο.
• UT, MT, επιθεώρηση διαστάσεων, ιχνηλασιμότητα υλικού και αναθεώρηση βάσει FEA μπορούν να κανονιστούν σύμφωνα με την απαίτηση του έργου όταν ο πελάτης καθορίζει επιθεώρηση ή επαλήθευση αντοχής.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: GB 2026 → χρήση όταν η προδιαγραφή του ναυπηγείου ή του ιδιοκτήτη απαιτεί αυτό το πρότυπο βιδωτής πέτρας πρόσδεσης.
• Εγκατάσταση: Βιδωμένος τύπος καταστρώματος ή προπύργιος → κατάλληλος όταν απαιτείται απλή εγκατάσταση, ευκολία αντικατάστασης και συμπαγές αποτύπωμα.
• Εφαρμογή: Σκάφη εσωτερικής ναυσιπλοΐας και μικρά σκάφη → προορίζονται για χρήση σε μικρές και μεσαίες θέσεις πρόσδεσης, όχι για ανύψωση.
• Μέγεθος Σχοινιού: Μέγιστη διάμετρος σχοινιού Malina έως 75 mm στον παρεχόμενο πίνακα → επιβεβαιώστε τον τελικό τύπο και τη διάμετρο σχοινιού πριν από την παραγωγή.
• Υλικό: Χυτοσίδηρος / οζώδης χυτοσίδηρος / χυτοσίδηρος / χυτός μπρούντζος / χυτός ανοξείδωτος χάλυβας → επιλέξτε ανάλογα με τη διάβρωση, τη φθορά, το κόστος και τις απαιτήσεις του έργου.
• Επεξεργασία επιφάνειας: Sa 2.5 αμμοβολή + εποξειδικό αστάρι καταστήματος, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένο → η μέθοδος φινιρίσματος εξαρτάται από το επιλεγμένο υλικό.
• Επιθεώρηση: UT / MT / έλεγχος διαστάσεων διαθέσιμος κατόπιν αιτήματος → το πεδίο επιθεώρησης πρέπει να αναφέρεται πριν από την προσφορά.
• Προσαρμογή: Διατίθεται σύμφωνα με το σχέδιο ή το δείγμα → Οι μη τυποποιημένες διαστάσεις, το υλικό, η επίστρωση και το πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιωθούν.

Πώς λειτουργεί

Το σχοινί πρόσδεσης οδηγείται γύρω από τα κέρατα → Οι λείες καμπύλες επιφάνειες επαφής οδηγούν και υποστηρίζουν το σχοινί → Η δύναμη πρόσδεσης μεταφέρεται μέσω του χυτού σώματος → Τα μπουλόνια και η δομή στήριξης μεταφέρουν τη δύναμη στο κατάστρωμα ή το προπύργιο → Περιοδικός έλεγχος ελέγχει τα μπουλόνια, την επίστρωση και τη φθορά σε επαφή με το σχοινί

Εφαρμογές

Σκάφη εσωτερικής ναυσιπλοΐας | Μικρά σκάφη εργασίας | Φορτηγίδες | Λιμενικά σκάφη εξυπηρέτησης | Μαρίνα αγκυροβόλια | Σημεία πρόσδεσης καταστρώματος | Σημεία πρόσδεσης προπύργων | Έργα αντικατάστασης μικρών σκαφών | Διατάξεις αγκυροβόλησης σκαφών εργασίας

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να τακτοποιηθούν σύμφωνα με την απαίτηση του έργου, το εύρος της επιθεώρησης, την ιχνηλασιμότητα του υλικού και τη διαδικασία έγκρισης της ταξικής κοινωνίας.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers.

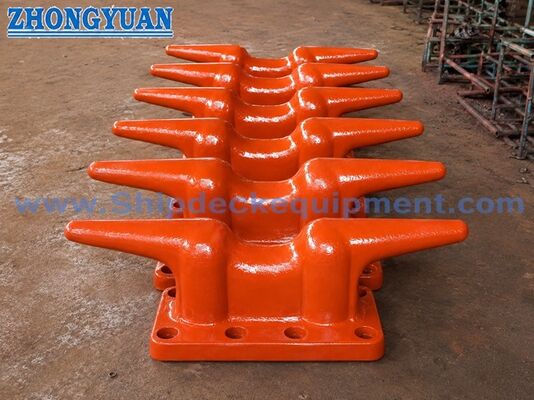

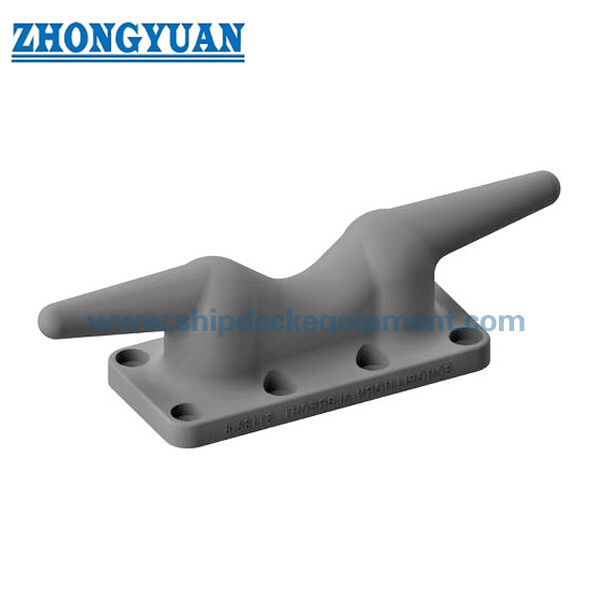

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Μπορεί να εγκατασταθεί αυτή η βιδωτή πλάκα πρόσδεσης και στο κατάστρωμα και στο προπύργιο;

Α1: Ναι. Μπορεί να χρησιμοποιηθεί για εγκατάσταση στο κατάστρωμα ή στο προπύργιο όταν η δομή στήριξης, η διάταξη των μπουλονιών, η πλάκα στήριξης και ο διαθέσιμος χώρος εγκατάστασης είναι κατάλληλες. Η τελική εγκατάσταση θα πρέπει να ελεγχθεί σύμφωνα με το σχέδιο διάταξης του σκάφους ή της κουκέτας.

Ε2: Πώς πρέπει να επιλεγεί το σωστό μέγεθος;

A2: Επιλέξτε το kevel κατά πρότυπο GB 2026, διάμετρο σχοινιού, υλικό, θέση εγκατάστασης και διαθέσιμο χώρο τοποθέτησης. Ο παρεχόμενος πίνακας παρέχει τη μέγιστη διάμετρο σχοινιού Malina, κύριες διαστάσεις και βάρος. Εάν ένα έργο απαιτεί καθορισμένο φορτίο εργασίας, η βάση του φορτίου και ο σχεδιασμός της βιδωτής σύνδεσης θα πρέπει να επιβεβαιωθούν χωριστά.

Ε3: Ποιες πληροφορίες χρειάζονται πριν από την προσφορά;

A3: Επιβεβαιώστε το πρότυπο, τη διάμετρο σχοινιού, το υλικό, την επιφανειακή επεξεργασία, την ποσότητα, τη θέση εγκατάστασης, την απαίτηση μπουλονιών, το πεδίο εφαρμογής του πιστοποιητικού, την απαίτηση επιθεώρησης, τον προορισμό παράδοσης και τον απαιτούμενο χρόνο παράδοσης. Ένα σχέδιο, δείγμα φωτογραφίας ή μια υπάρχουσα φωτογραφία ανταλλακτικού είναι χρήσιμο.
