Σφραγισμένη βάση διπλή διασταύρωση μπουλάρ για αγκυροβολία πλοίων GB/T 554 Τύπος DL DN50 ̇175

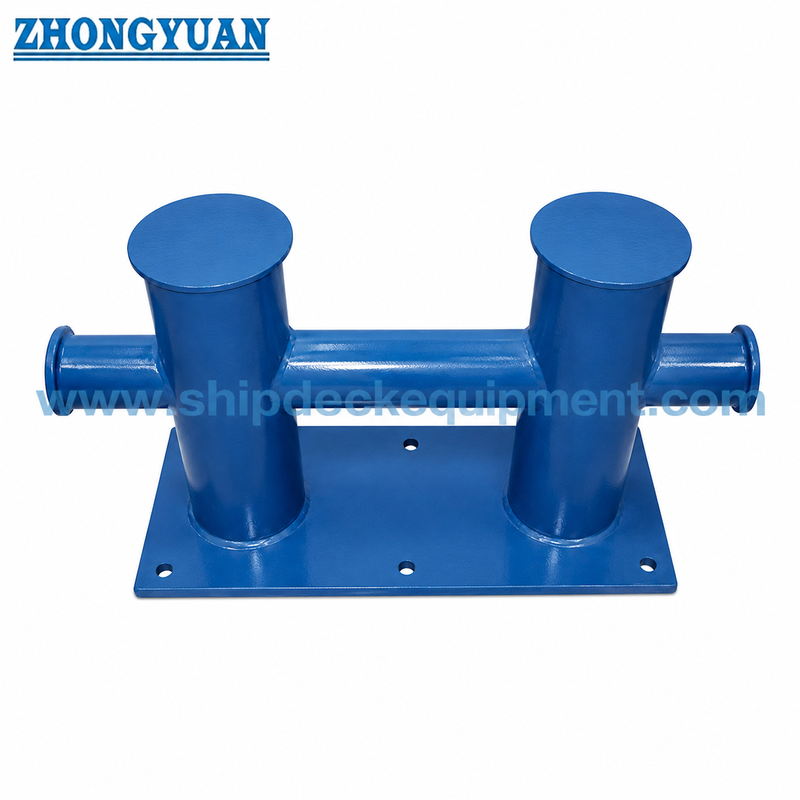

Βιδωτή βάση Διπλό σταυρό Bitt Bollard για πρόσδεση πλοίων | GB/T 554 Τύπος DL DN50–175

Επισκόπηση προϊόντος

Η βιδωτή βάση GB/T 554 Type DL με διπλό σταυρωτό κολωνάκι είναι μια συγκολλημένη κολόνα πρόσδεσης από χαλύβδινο σωλήνα για διατάξεις καταστρώματος σκαφών όπου καθορίζεται μια επίπεδη βιδωτή βάση. Σύμφωνα με την παρεχόμενη διευκρίνιση παραγωγής, η διαμόρφωση DL χρησιμοποιείται για ονομαστικές διαμέτρους κάτω από DN200 και επιλέγεται γενικά για μικρά σκάφη, σκάφη εργασίας, φορτηγίδες, πλωτήρες και θέσεις καταστρώματος εκ των υστέρων όπου απαιτείται εγκατάσταση με βίδες από το σχέδιο του σκάφους.

Σε σύγκριση με την έκδοση με συγκόλληση καταστρώματος Type DH, ο τύπος DL ορίζεται από την επίπεδη βάση βάσης και τη βιδωτή σύνδεση του καταστρώματος. Το σώμα της κολόνας είναι κατασκευασμένο από χαλύβδινο σωλήνα και χαλύβδινη πλάκα. ο οριζόντιος εγκάρσιος σωλήνας είναι συνεχής μέσω της δομής διπλού μπιτ για να υποστηρίζει τη δύναμη και τη μεταφορά δύναμης. Οι συγκολλήσεις που έρχονται σε επαφή με το σχοινί θα πρέπει να επικαλύπτονται και να γειώνονται ομαλά για να μειωθεί η ζημιά στο σχοινί, ενώ η βάση του μπουλονιού, η πλάκα στήριξης και η ενίσχυση του καταστρώματος πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: βιδωτή βάση με διπλό σταυρωτό κολάρο → εγκατάσταση στο κατάστρωμα με επίπεδη βάση όταν καθορίζεται η βίδα.
• Στάνταρ και τύπος: GB/T 554-2008 Τύπος DL → Δομή κολώνας διπλού σταυρωτού bitt για εξοπλισμό πρόσδεσης πλοίων.
• Εύρος ονομαστικής διαμέτρου: DN50–DN175 → χρησιμοποιείται για την έκδοση με βίδες κάτω από το DN200 σύμφωνα με την παρεχόμενη διευκρίνιση.
• Εύρος SWL: 13–62 kN → για αρχική επιλογή δέσμης. Η βάση του καταστρώματος και η διάταξη των μπουλονιών απαιτούν έλεγχο έργου.
• Κατασκευή: συγκολλημένος χαλύβδινος σωλήνας και χαλύβδινη πλάκα → κατασκευασμένη από ελασματοποιημένο σωλήνα ή χαλύβδινο σωλήνα σύμφωνα με την απαίτηση παραγγελίας.
• Σύνδεση βάσης: Βιδωμένη επίπεδη βάση → μέγεθος μπουλονιού, βαθμός μπουλονιού, πλάκα στήριξης και βάση καταστρώματος πρέπει να επιβεβαιωθούν πριν από την προσφορά.
• Φινίρισμα επαφής με σχοινί: επιφάνεια χωρίς γρέζια και συγκολλήσεις λείου εδάφους → συμβάλλει στη μείωση της τοπικής κοπής ή τριβής των σχοινιών πρόσδεσης.
• Επεξεργασία επιφάνειας: Ανατινάξεις Sa 2.5 + εποξειδικό αστάρι ως αναφορά → τελική βαφή, γαλβανισμό ή ανοξείδωτο γυάλισμα ακολουθεί την απαίτηση του έργου.

Βασικές Τεχνικές Παράμετροι

Σημείωση: Η διάταξη των μπουλονιών, η ποιότητα των μπουλονιών, το ένθετο καταστρώματος / η πλάκα στήριξης και η απαίτηση σύσφιξης εγκατάστασης θα πρέπει να επιβεβαιωθούν με το σχέδιο του έργου πριν από την παραγωγή.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε το GB/T 554 Type DL και την ονομαστική διάμετρο DN50–DN175 σύμφωνα με τη διάταξη πρόσδεσης του σκάφους.

Βήμα 2: Επιβεβαιώστε το απαιτούμενο SWL, την κατεύθυνση του καλωδίου σχοινιού, τον τύπο του σκάφους και εάν η διάταξη του καταστρώματος απαιτεί βιδωτό κολωνάκι με επίπεδη βάση.

Βήμα 3: Επιβεβαιώστε το μέγεθος του μπουλονιού, την ποσότητα του μπουλονιού, την ποιότητα του μπουλονιού, την πλάκα στήριξης, το ένθετο καταστρώματος και τη δομή του θεμελίου πριν από την προσφορά.

Βήμα 4: Επιβεβαιώστε την απαίτηση υλικού: μαλακός χάλυβας, χάλυβας C-Mn, ανοξείδωτος χάλυβας ή ειδικός χάλυβας για έργα κατηγορίας πάγου, εάν προσδιορίζεται.

Βήμα 5: Επιβεβαιώστε την επιφανειακή επεξεργασία: αστάρι καταστήματος, σύστημα τελικής βαφής, γαλβανισμός, γυαλισμένο ανοξείδωτο φινίρισμα με καθρέφτη/σατινέ ή άλλο καθορισμένο φινίρισμα.

Βήμα 6: Επιβεβαιώστε το εύρος του πιστοποιητικού πριν από την παραγγελία: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, επιθεώρηση τάξης, επιθεώρηση μάρτυρα ή άλλη απαίτηση έργου.

Βήμα 7: Δώστε ποσότητα, προορισμό, απαιτούμενο χρόνο παράδοσης, σχέδιο καταστρώματος και φωτογραφίες αναφοράς, εάν είναι διαθέσιμες.

Δομή

Βιδωτή επίπεδη βάση | Δύο κατακόρυφα μπιτ | Συνεχής οριζόντιος εγκάρσιος σωλήνας | Συγκολλημένο συγκρότημα σωλήνα και πλάκας | Ομαλό έδαφος συγκολλήσεις σχοινιού επαφής | Τρύπες μπουλονιών / διεπαφή θεμελίωσης | Αγοράστε αστάρι ή καθορισμένο φινίρισμα

Πλεονεκτήματα Βιδωμένης Εγκατάστασης, Συγκόλλησης & Σχοινιού-Επαφής

• Η επίπεδη βιδωμένη βάση είναι κατάλληλη όπου το σχέδιο του σκάφους απαιτεί αφαιρούμενη ή βιδωμένη βάση καταστρώματος αντί για άμεση συγκόλληση στο κατάστρωμα.
• Ο συνεχής οριζόντιος σωλήνας διέρχεται μέσα από τη δομή διπλού μπιτ, βοηθώντας τη συνέχεια της αντοχής και τη μεταφορά δύναμης μεταξύ των δύο κατακόρυφων μπιτ.
• Η χαλύβδινη πλάκα μπορεί να τυλιχτεί σε σωλήνα και να συγκολληθεί ή μπορεί να χρησιμοποιηθεί απευθείας χαλύβδινος σωλήνας, ανάλογα με το μέγεθος, τη διαθεσιμότητα υλικού και τις απαιτήσεις του έργου.
• Τα σφαιρίδια συγκόλλησης σε περιοχές που έρχονται σε επαφή με το σχοινί θα πρέπει να λειανθούν μετά την κατασκευή για να αποφευχθούν αιχμηρές άκρες που μπορεί να καταστρέψουν τα σχοινιά πρόσδεσης.
• Η βιδωμένη βάση απαιτεί σωστό σχεδιασμό θεμελίωσης καταστρώματος. Η ποιότητα των μπουλονιών, η πλάκα στήριξης, η ανοχή οπών και η απαίτηση σύσφιξης πρέπει να επιβεβαιώνονται από το ναυπηγείο ή το γραφείο σχεδιασμού.
• Ο τύπος DL διαφοροποιείται σαφώς από τον τύπο DH: Το DL χρησιμοποιεί μια βιδωμένη επίπεδη βάση και περιορίζεται στην περιοχή κάτω από το DN200 σύμφωνα με την παρεχόμενη διευκρίνιση.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: GB/T 554-2008 → αναφορά για τη μορφή κολώνας τύπου DL, τις διαστάσεις, το SWL και το βάρος.
• Τύπος: DL → Βιδωτή βάση με διπλό σταυρωτό bitt για θέσεις πρόσδεσης στο κατάστρωμα.
• Ονομαστική διάμετρος: DN50 / DN75 / DN100 / DN125 / DN150 / DN175 → επιλεγμένη σύμφωνα με το SWL, τη διάταξη του καταστρώματος και το σχέδιο του σκάφους.
• Εύρος SWL: 13–62 kN → χρησιμοποιείται για επιλογή δέσμης. Δεν πρέπει να αναμιγνύεται με σχοινί MBL ή με όρους ανυψωτικού φορτίου.
• Μορφή βάσης: Επίπεδη βιδωτή βάση → κατάλληλη όταν ορίζεται βιδωτή βάση για το κατάστρωμα πρόσδεσης.
• Μέθοδος κατασκευής: Ο συγκολλημένος χαλύβδινος σωλήνας και η πλάκα χάλυβα → σωλήνας έλασης ή χαλύβδινος σωλήνας μπορούν να χρησιμοποιηθούν σύμφωνα με τις απαιτήσεις του έργου.
• Φινίρισμα επαφής με σχοινί: Συγκολλάται και λεία εδάφη → προορίζεται να μειώσει την απότομη τοπική επαφή με το σχοινί πρόσδεσης.
• Επεξεργασία Επιφανείας: Ανατινάξεις Sa 2.5 + εποξειδικό αστάρι καταστήματος ως αναφορά → η τελική επίστρωση ακολουθεί τις προδιαγραφές βαφής δοχείου ή παραγγελία αγοράς.
• Απαίτηση Πιστοποιητικού: Διατίθεται σύμφωνα με την απαίτηση του έργου → Η έγκριση τάξης και το πεδίο επιθεώρησης πρέπει να επιβεβαιωθούν πριν από την προσφορά.

Πώς λειτουργεί

Το σχοινί πρόσδεσης οδηγείται στη δέσμη → Το σχοινί τυλίγεται γύρω από τη δομή διπλού σταυρωτού κομματιού → Ομαλή επαφή με σχοινί οδηγού σωλήνων και επενδυμένων περιοχών συγκόλλησης → Το φορτίο μεταφέρεται μέσω του συνεχούς εγκάρσιου σωλήνα και της βιδωμένης βάσης → Η βάση του καταστρώματος και οι βίδες μεταφέρουν το φορτίο στη δομή του σκάφους

Εφαρμογές

Μικρά σκάφη | Σκάφη εργασίας | Φορτηγίδες | Ποντόνια | Σκάφη εσωτερικής ναυσιπλοΐας | Λιμενικά σκάφη εξυπηρέτησης | Μετασκευή σταθμών πρόσδεσης | Βιδωμένα θεμέλια καταστρώματος

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να τακτοποιηθούν σύμφωνα με την απαίτηση του έργου, το εύρος της επιθεώρησης, την ιχνηλασιμότητα του υλικού και τη διαδικασία έγκρισης της ταξικής κοινωνίας.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers.

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Ποια είναι η κύρια διαφορά μεταξύ GB/T 554 Type DL και Type DH;

A1: Ο τύπος DL χρησιμοποιεί μια επίπεδη βιδωμένη βάση και χρησιμοποιείται για ονομαστικές διαμέτρους κάτω από το DN200 σύμφωνα με την παρεχόμενη διευκρίνιση. Ο τύπος DH χρησιμοποιεί μια συγκολλημένη βάση στο κατάστρωμα και καλύπτει την πλήρη σειρά DN50–DN300. Οι δύο εκδόσεις δεν πρέπει να μοιράζονται την ίδια περιγραφή εγκατάστασης ή φωτογραφίες.

Ε2: Μπορεί να χρησιμοποιηθεί ο Τύπος DL όταν το σχέδιο του σκάφους απαιτεί συγκολλημένη βάση;

A2: Κανονικά, μια εγκατάσταση συγκολλημένου καταστρώματος θα πρέπει να χρησιμοποιεί τη διαμόρφωση τύπου DH. Η αλλαγή μιας βιδωμένης κολόνας τύπου DL σε μια συγκολλημένη διάταξη απαιτεί επιβεβαίωση σχεδίου, αναθεώρηση θεμελίωσης και έγκριση λεπτομερειών συγκόλλησης.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά για τον Τύπο DL;

A3: Επιβεβαιώστε την ονομαστική διάμετρο, SWL, διάταξη μπουλονιών, θεμέλιο καταστρώματος, υλικό, επιφανειακή επεξεργασία, ποσότητα, απαίτηση πιστοποιητικού, προορισμό παράδοσης, απαιτούμενο χρόνο παράδοσης και σχέδια καταστρώματος ή φωτογραφίες αναφοράς.
