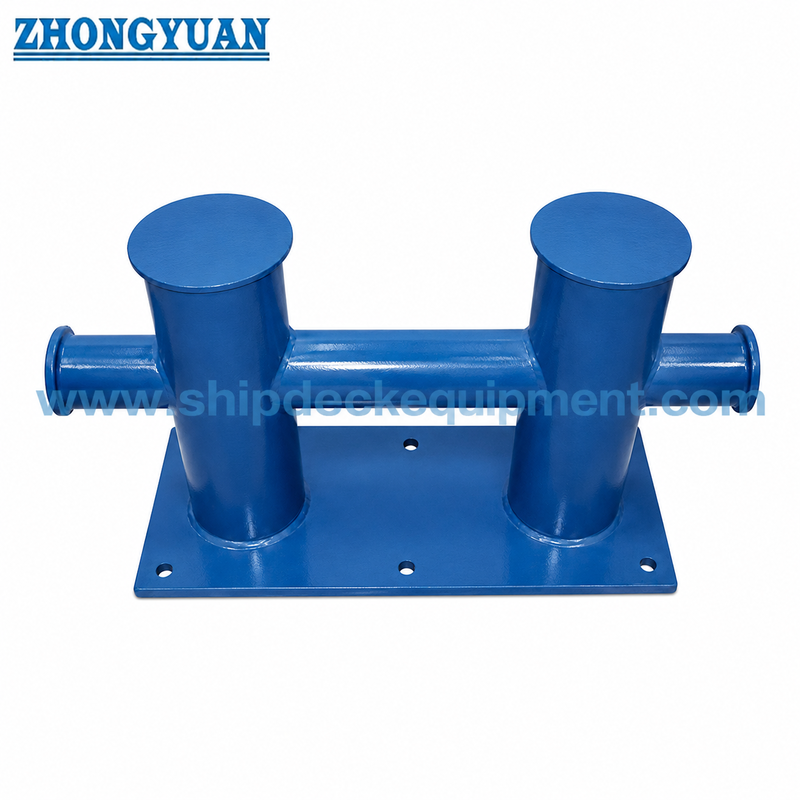

50×175 mm Δυμπλό Σταυροφόρο Σιδερένιο Σιδερένιο Βάση.
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό Πρότυπο: | GB554-2008 | Υλικά: | Mild Steel, C-Mn Steel, Stainless Steel, μπορούν επίσης να παρέχουν ειδικό χάλυβα για παγοθραυστικό |
|---|---|---|---|
| Ονομαστικές διαμέτρους: | 50 έως 200 mm | Βάρος: | 7 έως 103 κιλά |
| Επεξεργασία Επιφανειών: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, Ζυγισμένο, γυαλισμένο, διαθέσι | Περιοχή SWL: | 13KN- 62KN |
| Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, κ.λπ. | Τύπος: | Βιδωτή σύνδεση |
| Επισημαίνω: | Bolted base double cross bitt bollard (Βόλταρος βάρος διπλό σταυρό),GB/T 554 Πυλώνας αγκυροβολίας πλοίων,Εγκατάσταση αγκυροβολίας DL DN50-175 |
||
Περιγραφή προϊόντων
50–175 mm Διπλό Κιγκλίδωμα με Βάση Βιδωτή | Τύπος DL GB/T 554-2008 για Πρόδεση Πλοίων
Επισκόπηση Προϊόντος
Το κιγκλίδωμα διπλού σταυρού με βιδωτή βάση τύπου DL GB/T 554 είναι ένα συγκολλημένο κιγκλίδωμα αγκυροβολίας από χαλύβδινο σωλήνα για διατάξεις καταστρώματος σκαφών όπου απαιτείται επίπεδη βιδωτή βάση. Σύμφωνα με την παρεχόμενη διευκρίνιση παραγωγής, η διαμόρφωση DL χρησιμοποιείται για ονομαστικές διαμέτρους κάτω των DN200 και επιλέγεται γενικά για μικρά σκάφη, βοηθητικά σκάφη, φορτηγίδες, πλωτές πλατφόρμες και θέσεις καταστρώματος ανακατασκευής όπου απαιτείται βιδωτή εγκατάσταση σύμφωνα με το σχέδιο του σκάφους.
Σε σύγκριση με την έκδοση τύπου DH με συγκολλημένη βάση στο κατάστρωμα, ο τύπος DL ορίζεται από την επίπεδη πλάκα βάσης και τη βιδωτή σύνδεση στο κατάστρωμα. Το σώμα του κιγκλιδώματος κατασκευάζεται από χαλύβδινο σωλήνα και χαλύβδινη πλάκα. ο οριζόντιος σταυρωτός σωλήνας είναι συνεχής μέσω της δομής διπλού σταυρού για την υποστήριξη της αντοχής και της μεταφοράς δυνάμεων. Οι συγκολλήσεις επαφής με το σχοινί πρέπει να φινιριστούν και να λειανθούν ομαλά για να μειωθεί η ζημιά στο σχοινί, ενώ η βάση του μπουλονιού, η πλάκα στήριξης και η ενίσχυση του καταστρώματος πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
Γρήγορες Προδιαγραφές
- Τύπος προϊόντος: κιγκλίδωμα διπλού σταυρού με βιδωτή βάση → εγκατάσταση καταστρώματος με επίπεδη βάση όταν απαιτείται βίδωμα.
- Πρότυπο και τύπος: GB/T 554-2008 Τύπος DL → δομή κιγκλιδώματος διπλού σταυρού για εξοπλισμό αγκυροβολίας πλοίων.
- Εύρος ονομαστικής διαμέτρου: DN50–DN175 → χρησιμοποιείται για την έκδοση βιδώματος κάτω των DN200 σύμφωνα με την παρεχόμενη διευκρίνιση.
- Εύρος SWL: 13–62 kN → για αρχική επιλογή κιγκλιδώματος. Η βάση του καταστρώματος και η διάταξη των μπουλονιών απαιτούν έλεγχο έργου.
- Κατασκευή: συγκολλημένος χαλύβδινος σωλήνας και χαλύβδινη πλάκα → κατασκευασμένο από ελασματοποιημένο σωλήνα ή χαλύβδινο σωλήνα σύμφωνα με την απαίτηση παραγγελίας.
- Σύνδεση βάσης: βιδωτή επίπεδη βάση → το μέγεθος του μπουλονιού, ο βαθμός του μπουλονιού, η πλάκα στήριξης και η βάση του καταστρώματος πρέπει να επιβεβαιωθούν πριν από την προσφορά.
- Φινίρισμα επαφής με σχοινί: επιφάνεια χωρίς γρέζια και λείες συγκολλήσεις → βοηθά στη μείωση της τοπικής κοπής ή τριβής των σχοινιών αγκυροβολίας.
- Επεξεργασία επιφάνειας: αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργοστασίου ως αναφορά → τελική βαφή, γαλβάνισμα ή γυάλισμα ανοξείδωτου ακολουθεί την απαίτηση του έργου.
Κύριες Τεχνικές Παράμετροι
| Ονομαστική Διάμετρος | SWL (kN) | A(mm) | A1(mm) | A2(mm) | B(mm) | D / D1(mm) | H(mm) | L(mm) | Διάταξη Μπουλονιών | Περίπου. Βάρος (kg) |
| DN50 | 13 | 180 | 270 | 90 | 130 | 50 / 65 | 190 | 310 | M12 × 6 | 7 |
| DN75 | 18 | 275 | 400 | 125 | 170 | 75 / 95 | 290 | 450 | M16 × 6 | 16 |
| DN100 | 25 | 350 | 494 | 144 | 200 | 100 / 120 | 350 | 550 | M18 × 6 | 27 |
| DN125 | 31 | 425 | 590 | 170 | 240 | 125 / 145 | 425 | 660 | M22 × 6 | 49 |
| DN150 | 43 | 500 | 700 | 200 | 270 | 150 / 170 | 500 | 770 | M22 × 6 | 71 |
| DN175 | 62 | 530 | 774 | 241 | 320 | 180 / 200 | 550 | 850 | M24 × 6 | 103 |
Σημείωση: Η διάταξη των μπουλονιών, ο βαθμός των μπουλονιών, η πλάκα εισαγωγής / στήριξης στο κατάστρωμα και η απαίτηση σύσφιξης της εγκατάστασης πρέπει να επιβεβαιωθούν με το σχέδιο του έργου πριν από την παραγωγή.
Οδηγός Επιλογής & Ερωτήσεων
Βήμα 1: Επιβεβαιώστε το GB/T 554 Τύπος DL και την ονομαστική διάμετρο DN50–DN175 σύμφωνα με τη διάταξη αγκυροβολίας του σκάφους.
Βήμα 2: Επιβεβαιώστε το απαιτούμενο SWL, την κατεύθυνση ροής του σχοινιού, τον τύπο του σκάφους και εάν η διάταξη του καταστρώματος απαιτεί κιγκλίδωμα με βιδωτή επίπεδη βάση.
Βήμα 3: Επιβεβαιώστε το μέγεθος του μπουλονιού, την ποσότητα των μπουλονιών, τον βαθμό των μπουλονιών, την πλάκα στήριξης, την εισαγωγή στο κατάστρωμα και τη δομή της βάσης πριν από την προσφορά.
Βήμα 4: Επιβεβαιώστε την απαίτηση υλικού: μαλακός χάλυβας, χάλυβας C-Mn, ανοξείδωτος χάλυβας ή ειδικός χάλυβας για έργα με κλάση πάγου, εάν ορίζεται.
Βήμα 5: Επιβεβαιώστε την επεξεργασία επιφάνειας: αστάρι εργοστασίου, τελικό σύστημα βαφής, γαλβάνισμα, φινίρισμα ανοξείδωτου καθρέφτη / σατινέ ή άλλο καθορισμένο φινίρισμα.
Βήμα 6: Επιβεβαιώστε το πεδίο εφαρμογής του πιστοποιητικού πριν από την παραγγελία: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, επιθεώρηση κλάσης, επιθεώρηση μάρτυρα ή άλλη απαίτηση έργου.
Βήμα 7: Παρέχετε ποσότητα, προορισμό, απαιτούμενο χρόνο παράδοσης, σχέδιο καταστρώματος και φωτογραφίες αναφοράς, εάν υπάρχουν.
Δομή
Βιδωτή επίπεδη βάση | Δύο κάθετα κιγκλιδώματα | Συνεχής οριζόντιος σταυρωτός σωλήνας | Συγκολλημένη συναρμολόγηση σωλήνα και πλάκας | Λείες συγκολλήσεις επαφής με σχοινί | Οπές μπουλονιών / διεπαφή βάσης | Αστάρι εργοστασίου ή καθορισμένο φινίρισμα
Πλεονεκτήματα Βιδωτής Εγκατάστασης, Συγκόλλησης & Επαφής με Σχοινί
- Η επίπεδη βιδωτή βάση είναι κατάλληλη όπου το σχέδιο του σκάφους απαιτεί αφαιρούμενη ή βιδωτή βάση καταστρώματος αντί για άμεση συγκόλληση στο κατάστρωμα.
- Ο συνεχής οριζόντιος σωλήνας διέρχεται από τη δομή διπλού σταυρού, συμβάλλοντας στη συνέχεια της αντοχής και στη μεταφορά δυνάμεων μεταξύ των δύο κάθετων κιγκλιδωμάτων.
- Η χαλύβδινη πλάκα μπορεί να ελαστοποιηθεί σε σωλήνα και να συγκολληθεί, ή μπορεί να χρησιμοποιηθεί απευθείας χαλύβδινος σωλήνας, ανάλογα με το μέγεθος, τη διαθεσιμότητα υλικού και την απαίτηση του έργου.
- Οι συγκολλήσεις στις περιοχές επαφής με το σχοινί πρέπει να λειανθούν ομαλά μετά την κατασκευή για να αποφευχθούν αιχμηρές άκρες που μπορεί να προκαλέσουν ζημιά στα σχοινιά αγκυροβολίας.
- Η βιδωτή βάση απαιτεί σωστό σχεδιασμό της βάσης του καταστρώματος. Ο βαθμός του μπουλονιού, η πλάκα στήριξης, η ανοχή της οπής και η απαίτηση σύσφιξης πρέπει να επιβεβαιωθούν από το ναυπηγείο ή το γραφείο σχεδιασμού.
- Ο τύπος DL διακρίνεται σαφώς από τον τύπο DH: ο DL χρησιμοποιεί βιδωτή επίπεδη βάση και περιορίζεται στην περιοχή κάτω των DN200 σύμφωνα με την παρεχόμενη διευκρίνιση.
Προσαρμοσμένα Χαρακτηριστικά
- Πρότυπο: GB/T 554-2008 → αναφορά για τη μορφή, τις διαστάσεις, το SWL και το βάρος του κιγκλιδώματος τύπου DL.
- Τύπος: DL → διαμόρφωση κιγκλιδώματος διπλού σταυρού με βιδωτή βάση για θέσεις αγκυροβολίας στο κατάστρωμα.
- Ονομαστική Διάμετρος: DN50 / DN75 / DN100 / DN125 / DN150 / DN175 → επιλέγεται σύμφωνα με το SWL, τη διάταξη του καταστρώματος και το σχέδιο του σκάφους.
- Εύρος SWL: 13–62 kN → χρησιμοποιείται για την επιλογή κιγκλιδώματος. Δεν πρέπει να συγχέεται με τους όρους MBL σχοινιού ή φορτίου ανύψωσης.
- Μορφή Βάσης: Επίπεδη βιδωτή βάση → κατάλληλη όταν απαιτείται βιδωτή βάση για το κατάστρωμα αγκυροβολίας.
- Μέθοδος Κατασκευής: Συγκολλημένος χαλύβδινος σωλήνας και χαλύβδινη πλάκα → μπορεί να χρησιμοποιηθεί ελασματοποιημένος σωλήνας ή χαλύβδινος σωλήνας σύμφωνα με την απαίτηση του έργου.
- Φινίρισμα Επαφής με Σχοινί: Συγκολλήσεις φινιρισμένες και λειασμένες ομαλά → σκοπός είναι η μείωση της αιχμηρής τοπικής επαφής με το σχοινί αγκυροβολίας.
- Επεξεργασία Επιφάνειας: αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργοστασίου ως αναφορά → η τελική επίστρωση ακολουθεί την προδιαγραφή βαφής του σκάφους ή την εντολή αγοράς.
- Απαίτηση Πιστοποιητικού: Διαθέσιμο σύμφωνα με την απαίτηση του έργου → η έγκριση κλάσης και το πεδίο εφαρμογής της επιθεώρησης πρέπει να επιβεβαιωθούν πριν από την προσφορά.
Πώς Λειτουργεί
Το σχοινί αγκυροβολίας οδηγείται στο κιγκλίδωμα → Το σχοινί τυλίγεται γύρω από τη δομή διπλού σταυρού → Οι λείες επιφάνειες του σωλήνα και οι φινιρισμένες περιοχές συγκόλλησης καθοδηγούν την επαφή του σχοινιού → Το φορτίο μεταφέρεται μέσω του συνεχούς σταυρωτού σωλήνα και της βιδωτής βάσης → Η βάση του καταστρώματος και τα μπουλόνια μεταφέρουν το φορτίο στη δομή του σκάφους
Εφαρμογές
Μικρά σκάφη | Βοηθητικά σκάφη | Φορτηγίδες | Πλωτές πλατφόρμες | Εσωτερικά σκάφη | Σκάφη λιμενικής εξυπηρέτησης | Σταθμοί αγκυροβολίας ανακατασκευής | Βιδωτές βάσεις καταστρώματος
Πιστοποιήσεις & Πλεονεκτήματα
Τα πιστοποιητικά μπορούν να διευθετηθούν σύμφωνα με την απαίτηση του έργου, το πεδίο εφαρμογής της επιθεώρησης, την ιχνηλασιμότητα υλικού και τη διαδικασία έγκρισης της κλάσης.
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.
Σχέδιο & Φωτογραφίες
Συχνές Ερωτήσεις
Ε1: Ποια είναι η κύρια διαφορά μεταξύ του GB/T 554 Τύπου DL και του Τύπου DH;
Α1: Ο τύπος DL χρησιμοποιεί βιδωτή επίπεδη βάση και χρησιμοποιείται για ονομαστικές διαμέτρους κάτω των DN200 σύμφωνα με την παρεχόμενη διευκρίνιση. Ο τύπος DH χρησιμοποιεί συγκολλημένη βάση στο κατάστρωμα και καλύπτει το πλήρες εύρος DN50–DN300. Οι δύο εκδόσεις δεν πρέπει να μοιράζονται την ίδια περιγραφή εγκατάστασης ή φωτογραφίες.
Ε2: Μπορεί να χρησιμοποιηθεί ο Τύπος DL όταν το σχέδιο του σκάφους απαιτεί συγκολλημένη βάση;
Α2: Κανονικά, μια εγκατάσταση με συγκολλημένη βάση στο κατάστρωμα θα πρέπει να χρησιμοποιεί τη διαμόρφωση Τύπου DH. Η αλλαγή ενός βιδωτού κιγκλιδώματος Τύπου DL σε συγκολλημένη διάταξη απαιτεί επιβεβαίωση σχεδίου, έλεγχο βάσης και έγκριση λεπτομερειών συγκόλλησης.
Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά για τον Τύπο DL;
Α3: Επιβεβαιώστε την ονομαστική διάμετρο, το SWL, τη διάταξη των μπουλονιών, τη βάση του καταστρώματος, το υλικό, την επεξεργασία επιφάνειας, την ποσότητα, την απαίτηση πιστοποιητικού, τον προορισμό παράδοσης, τον απαιτούμενο χρόνο παράδοσης και το σχέδιο καταστρώματος ή φωτογραφίες αναφοράς.
