Τύπος CB/T 3062 ένας 3 Fairleads κυλίνδρων σωλήνων καθολικός εξοπλισμός πρόσδεσης σκαφών

Ναυτικό 3 Ρολάρι Οικουμενικό Φέρλειντ για συμπαγές πλοίο αγκυροβόλησης σχοινί καθοδήγηση CB / T 3062 Τύπος Α

Επισκόπηση του προϊόντος

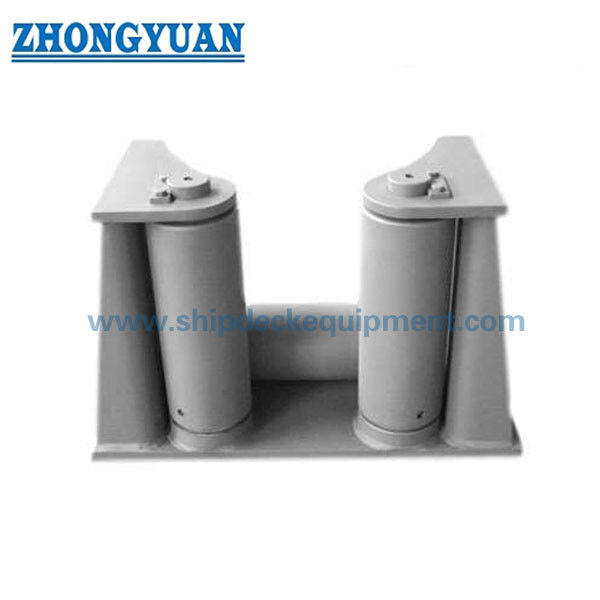

Το Marine 3 Roller Universal Fairlead είναι ένα συμπαγές και οικονομικό fairlead κυλίνδρων που χρησιμοποιείται για βασικές εφαρμογές αγκυροβολίας πλοίων και καθοδήγησης σχοινιών στο κατάστρωμα.CB/T 3062 Τύπος Α έχει σχεδιαστεί με δύο κατακόρυφους κυλίνδρους και έναν κάτω οριζόντιο κυλίνδρο, βοηθώντας το σχοινί να οδηγεί ομαλά από τρεις κατευθύνσεις, μειώνοντας παράλληλα την άμεση επαφή του σχοινιού με τη δομή του καταστρώματος.

Σε σύγκριση με τα fairleads με πέντε, επτά ή εννέα κυλίνδρους, ο τύπος με τρεις κυλίνδρους δεν προορίζεται να αντιπροσωπεύει μια περίπλοκη πολυδιάστατη βαριά διάταξη.μικρότερο αποτύπωμα εγκατάστασης, ευκολότερη συντήρηση και χαμηλότερο κόστος σχεδίου, καθιστώντας το κατάλληλο για μικρά και μεσαία πλοία, βοηθητικές θέσεις αγκυροβολίας και γενικές διαταγές καθοδήγησης σχοινιών όπου η διαδρομή σχοινιών είναι σχετικά καθαρή.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: CB/T 3062 Τύπος A 3 Universal Fairlead → συμπαγές βασικό fairlead κυλίνδρων για καθοδήγηση σχοινιών αγκυροβολίας πλοίων.

• Κατανομή των κυλίνδρων: 2 κατακόρυφοι κυλίνδροι + 1 κάτω οριζόντιος κυλίνδρος → καθοδηγεί το σκοινί από τρεις πρακτικές κατευθύνσεις και μειώνει την τοπική τριβή.

• Ονομαστικό εύρος μεγεθών: 100 έως 320 → καλύπτει σιδηρουργικά σχοινιά με διάμετρο 14 έως 44 mm και σχοινιά από νάιλον με διάμετρο 36 έως 100 mm.

• Πεδίο SWL: 54 έως 533 kN σύμφωνα με τον παρασχεμένο πίνακα παραμέτρων → η επιλογή μεγέθους πρέπει να ακολουθεί τη διάταξη σχεδιασμού και αγκυροβολίας του σκάφους.

• Περιοχή βάρους: 112 έως 2122 kg → χρήσιμο για την διάταξη του καταστρώματος, την ανύψωση κατά την εγκατάσταση, την συσκευασία και την εκτίμηση του φορτίου.

• Επιλογές υλικών: Χάλυβας C-Mn, ήπιος χάλυβας ή ανοξείδωτος χάλυβας σύμφωνα με την παραγγελία → τελικό υλικό και πεδίο εφαρμογής πιστοποιητικού πρέπει να επιβεβαιώνονται πριν από την προσφορά.

• Επεξεργασία επιφάνειας: εκρήγνυνση σε Sa2,5/S2,5 όπως ορίζεται + επωξιοειδής βάρος, γαλβανισμένη, γυαλισμένη ή προσαρμοσμένη επίστρωση → επιλέγεται σύμφωνα με το σύστημα επίστρωσης του δοχείου.

• Τοποθέτηση: οικονομική λύση 3 κυλίνδρων για βασική καθοδήγηση σχοινιών → όχι η ίδια τοποθέτηση προϊόντος με πολυκυλίνδρους 5 / 7 / 9 κυλίνδρων fairleads.

Βασικές τεχνικές παραμέτρους

Βασικές παραμέτρους ιστοσελίδας για το CB/T 3062 Type A 3 Roller Universal Fairlead.

Οδηγός επιλογής και έρευνας

• Βήμα 1: Επιβεβαίωση CB/T 3062 Τύπου Α και ονομαστικού μεγέθους σύμφωνα με το σχέδιο του δοχείου, τη διάμετρο του σχοινίου από χάλυβα ή τη διάμετρο του σχοινίου από νάιλον.

• Βήμα 2: Επιβεβαιώστε την κατεύθυνση και τη θέση εγκατάστασης του σχοινιού.

• Βήμα 3: Επιβεβαιώστε την απαίτηση SWL, τον τύπο σχοινιού, τη διάμετρο σχοινιού, τη διάταξη του καταστρώματος και τον διαθέσιμο χώρο για τα θεμέλια πριν από την παραγωγή.

• Βήμα 4: Επιβεβαίωση της απαίτησης υλικού: C-Mn χάλυβα, ήπιος χάλυβας, ανοξείδωτος χάλυβας ή συγκεκριμένο υλικό του έργου.

• Βήμα 5: Επιβεβαίωση της επεξεργασίας της επιφάνειας: εκρήγνυνση και εκκίνηση πρώτης ύλης, τσιμεντωμένο φινίρισμα, γυαλισμένη επιφάνεια από ανοξείδωτο χάλυβα ή πλήρες σύστημα επικάλυψης πλοίων.

• Βήμα 6: Επιβεβαιώστε την απαίτηση πιστοποιητικού, την ποσότητα, τον προορισμό, τον απαιτούμενο χρόνο παράδοσης και παρέχετε σχέδιο σκάφους ή φωτογραφίες αναφοράς, εάν υπάρχουν.

Δομή

Two vertical rollers | One lower horizontal roller | Compact supporting frame | Roller shafts | Bushing / bearing position to be confirmed | Deck-mounted foundation | Marine coating or project-specified surface treatment

Πλεονεκτήματα σχεδιασμού, εγκατάστασης και συντήρησης

• Η διάταξη των τριών κυλίνδρων παρέχει ένα απλό σχοινί για τις κανονικές θέσεις αγκυροβολίας όπου δεν απαιτείται πλήρης πολυκυλίνδρος.

• Η συμπαγή δομή συμβάλλει στη μείωση του χώρου που καταλαμβάνεται στο κατάστρωμα, καθιστώντας το κατάλληλο για μικρά και μεσαία πλοία ή βοηθητικές θέσεις αγκυρώσεως.

• Οι κυλίνδροι μειώνουν την άμεση επαφή του σχοινιού με τις σταθερές ατσάλινες δομές, συμβάλλοντας στη μείωση της τριβής και προστατεύοντας την επιφάνεια του σχοινιού κατά τη διάρκεια της λειτουργίας αγκυροβολίας.

• Η διάταξη τύπου Α με δύο κατακόρυφους κυλίνδρους και έναν κατώτερο οριζόντιο κυλίνδρο υποστηρίζει την καθοδήγηση σχοινιών από πρακτικές κατευθύνσεις στο επίπεδο του καταστρώματος.

• Σε σύγκριση με τα fairleads με υψηλότερο αριθμό κυλίνδρων, η δομή είναι ευκολότερη στην επιθεώρηση, την επανεκτύπωση, τη λίπανση και τη συντήρηση.

• Τα υλικά, η επικάλυψη και το πεδίο εφαρμογής των πιστοποιητικών μπορούν να οργανωθούν σύμφωνα με την παραγγελία, τις προδιαγραφές των δοχείων και τη διαδικασία έγκρισης της τάξης.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: CB/T 3062-2011 Τύπος Α → χρησιμοποιείται όταν η προδιαγραφή του έργου απαιτεί το κινέζικο θαλάσσιο καθολικό πρότυπο fairlead.

• Τοποθέτηση του προϊόντος: Βασική συμπαγή 3-τροχονίδιο fairlead → κατάλληλη για συνηθισμένη καθοδήγηση σχοινιών, όχι για σύνθετες πολυκατευθυντικές εφαρμογές 9-τροχονίδιο.

• Αριθμός κυλίνδρων: 3 κυλίνδροι → δύο κάθετοι κυλίνδροι και ένας κάτω οριζόντιος κυλίνδρος για μια απλή και οικονομική δομή καθοδήγησης.

• Διάστημα σχοινιών: σχοινί από χάλυβα 14·44 mm / σχοινί από νάιλον 36·100 mm → επιλέξτε ανάλογα με το σχέδιο αγκυροβολίας του πλοίου και τις προδιαγραφές σχοινιών.

• SWL: 54-533 kN σύμφωνα με το ονομαστικό μέγεθος → δεν αντικαθιστούν την επαλήθευση του σχεδίου, την επανεξέταση της δομής του καταστρώματος ή την έγκριση της τάξης όπου απαιτείται.

• Υλικό: Χάλυβας C-Mn / ήπιου χάλυβα / ανοξείδωτου χάλυβα → τελική ποιότητα, ιχνηλασιμότητα και πιστοποιητικό πρέπει να επιβεβαιώνονται πριν από την παραγγελία.

• Επεξεργασία επιφάνειας: Εκρηκτικά + αρχικά υλικά / γαντιστοποιημένα / γυαλισμένα / εξατομικευμένα → σύστημα επίστρωσης πρέπει να ανταποκρίνεται στις απαιτήσεις προστασίας από τη διάβρωση του δοχείου.

• Απαιτούμενο πιστοποιητικό: Διατίθεται ανάλογα με τις απαιτήσεις του έργου → το πιστοποιητικό κατηγορίας και η μαρτυρία επιθεώρησης υπόκεινται στο πεδίο εφαρμογής της παραγγελίας και την έγκριση της κατηγορίας.

Πώς Λειτουργεί

Rope approaches the fairlead → Vertical and horizontal rollers guide the rope path → Roller rotation reduces direct friction → Rope load is transferred through the fairlead frame to the deck foundation → Inspection and lubrication keep roller movement reliable

Εφαρμογές

Σύστημα αγκυροβολίας πλοίων. Οδηγία σχοινιών στο κατάστρωμα. Μικρά και μεσαία σκάφη. Εργατικά σκάφη.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ιχνηλασιμότητα του υλικού και τη διαδικασία έγκρισης από την εταιρεία ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

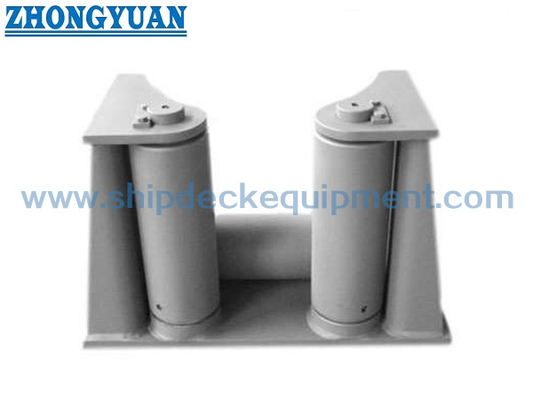

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Ποια είναι η κύρια θέση ενός fairlead με 3 ρόλους;

Α1: Ένα σχοινί με 3 κυλίνδρους είναι ένα βασικό, συμπαγές και οικονομικό προϊόν καθοδήγησης με σχοινί για τις κανονικές θέσεις αγκυροβολίας των πλοίων.Φεϊρλέιντ 7 ή 9 κυλίνδρων που χρησιμοποιούνται για πιο περίπλοκα μονοπάτια σχοινιών.

Ε2: Πώς πρέπει να επιλέγεται το σωστό ονομαστικό μέγεθος;

Α2: Επιλέξτε το μέγεθος ανάλογα με τον τύπο σχοινιού, τη διάμετρο σχοινίου, το SWL, τη διάταξη του καταστρώματος του πλοίου και το σχέδιο εγκατάστασης.

Ε: Μπορεί το υλικό, το ρουλεμάν και η επικάλυψη να προσαρμοστούν;

Α3: Η επεξεργασία του υλικού και της επιφάνειας μπορεί να επιβεβαιωθεί σύμφωνα με τις απαιτήσεις του σχεδίου.Προδιαγραφή παραγγελίας και απαίτηση ελέγχου.

Σχέδιο CB/T 3062 Τύπος Α 3 κυλίνδρους σωλήνων καθολικών καλωδίων
