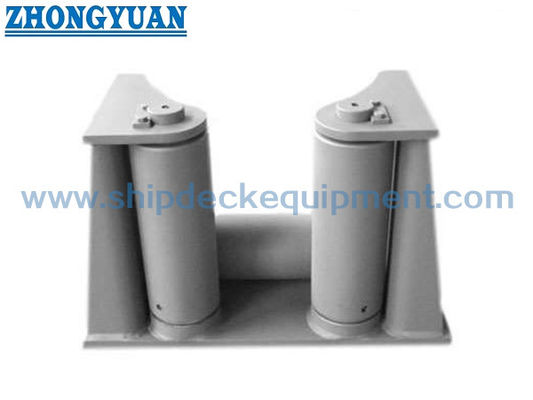

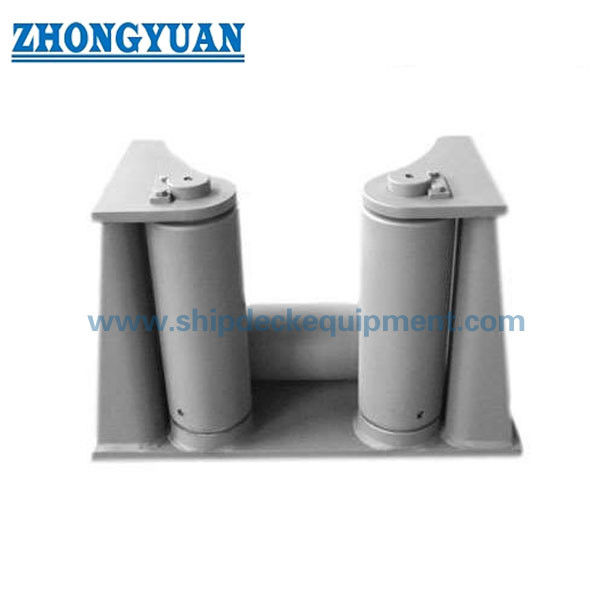

3-Roller Παγκόσμιο Fairlead για την αγκυροβόληση πλοίων CB / T 3062-2011 Τύπος Α

3-Ράουλο Καθολικό Στόμιο για Πρόσδεση Πλοίου | CB/T 3062-2011 Τύπος Α

Επισκόπηση Προϊόντος

Το Θαλάσσιο Καθολικό Στόμιο 3 Ράουλων είναι ένα συμπαγές και οικονομικό στόμιο με ράουλα που χρησιμοποιείται για βασικές εφαρμογές πρόσδεσης πλοίων και καθοδήγησης σχοινιών στο κατάστρωμα. Το CB/T 3062 Τύπος Α έχει σχεδιαστεί με δύο κάθετα ράουλα και ένα κάτω οριζόντιο ράουλο, βοηθώντας το σχοινί να οδηγείται ομαλά από τρεις κατευθύνσεις, μειώνοντας παράλληλα την άμεση επαφή του σχοινιού με τη δομή του καταστρώματος.

Σε σύγκριση με τα στόμια 5, 7 ή 9 ράουλων, ο τύπος 3 ράουλων δεν προορίζεται για σύνθετες διατάξεις βαρέως τύπου πολλαπλών κατευθύνσεων. Η αξία του έγκειται σε απλούστερη δομή, μικρότερο αποτύπωμα εγκατάστασης, ευκολότερη συντήρηση και χαμηλότερο κόστος έργου, καθιστώντας το κατάλληλο για μικρά και μεσαία σκάφη, βοηθητικές θέσεις πρόσδεσης και γενικές διατάξεις καθοδήγησης σχοινιών όπου η διαδρομή του σχοινιού είναι σχετικά καθαρή.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: CB/T 3062 Τύπος Α Καθολικό Στόμιο 3 Ράουλων → συμπαγές βασικό στόμιο με ράουλα για καθοδήγηση σχοινιών πρόσδεσης πλοίων.

• Διάταξη ράουλων: 2 κάθετα ράουλα + 1 κάτω οριζόντιο ράουλο → καθοδηγεί το σχοινί από τρεις πρακτικές κατευθύνσεις και μειώνει την τοπική τριβή.

• Εύρος ονομαστικού μεγέθους: 100 έως 320 → καλύπτει διαμέτρους συρματόσχοινων από 14 έως 44 mm και διαμέτρους σχοινιών νάιλον από 36 έως 100 mm.

• Εύρος SWL: 54 έως 533 kN σύμφωνα με τον παρεχόμενο πίνακα παραμέτρων → η επιλογή μεγέθους πρέπει να ακολουθεί το σχέδιο του σκάφους και τη διάταξη πρόσδεσης.

• Εύρος βάρους: 112 έως 2122 kg → χρήσιμο για τη διάταξη του καταστρώματος, την ανύψωση κατά την εγκατάσταση, τη συσκευασία και την εκτίμηση φορτίου.

• Επιλογές υλικού: χάλυβας C-Mn, μαλακός χάλυβας ή ανοξείδωτος χάλυβας κατόπιν παραγγελίας → το τελικό υλικό και το πεδίο πιστοποιητικού πρέπει να επιβεβαιωθούν πριν από την προσφορά.

• Επιφανειακή επεξεργασία: αμμοβολή σε Sa2.5/S2.5 όπως ορίζεται + εποξειδικό αστάρι εργοστασίου, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένη επίστρωση → επιλέγεται σύμφωνα με το σύστημα επίστρωσης του σκάφους.

• Τοποθέτηση: οικονομική λύση 3 ράουλων για βασική καθοδήγηση σχοινιών → δεν είναι το ίδιο προϊόν τοποθέτησης με τα στόμια πολλαπλών ράουλων 5 / 7 / 9 ράουλων.

Κύριες Τεχνικές Παράμετροι

Κύριες παράμετροι ιστοσελίδας για το Καθολικό Στόμιο 3 Ράουλων CB/T 3062 Τύπος Α. Οι διαστάσεις είναι σε mm εκτός αν αναφέρεται διαφορετικά.

Οδηγός Επιλογής & Εντολής

• Βήμα 1: Επιβεβαιώστε το CB/T 3062 Τύπος Α και το ονομαστικό μέγεθος σύμφωνα με το σχέδιο του σκάφους, τη διάμετρο του συρματόσχοινου ή τη διάμετρο του σχοινιού νάιλον.

• Βήμα 2: Επιβεβαιώστε την κατεύθυνση καθοδήγησης του σχοινιού και τη θέση εγκατάστασης. Αυτός ο τύπος 3 ράουλων είναι κατάλληλος για βασική καθοδήγηση σχοινιών και όχι για σύνθετες διαδρομές σχοινιών βαρέως τύπου πολλαπλών γωνιών.

• Βήμα 3: Επιβεβαιώστε την απαίτηση SWL, τον τύπο σχοινιού, τη διάμετρο σχοινιού, τη διάταξη του καταστρώματος και τον διαθέσιμο χώρο θεμελίωσης πριν από την παραγωγή.

• Βήμα 4: Επιβεβαιώστε την απαίτηση υλικού: χάλυβας C-Mn, μαλακός χάλυβας, ανοξείδωτος χάλυβας ή υλικό που ορίζεται από το έργο.

• Βήμα 5: Επιβεβαιώστε την επιφανειακή επεξεργασία: αμμοβολή και αστάρι εργοστασίου, γαλβανισμένο φινίρισμα, γυαλισμένη επιφάνεια ανοξείδωτου χάλυβα ή πλήρες σύστημα θαλάσσιας επίστρωσης.

• Βήμα 6: Επιβεβαιώστε την απαίτηση πιστοποιητικού, την ποσότητα, τον προορισμό, τον απαιτούμενο χρόνο παράδοσης και παρέχετε σχέδιο σκάφους ή φωτογραφίες αναφοράς, εάν υπάρχουν.

Δομή

Δύο κάθετα ράουλα | Ένα κάτω οριζόντιο ράουλο | Συμπαγές πλαίσιο στήριξης | Άξονες ράουλων | Θέση ρουλεμάν / δακτυλίου προς επιβεβαίωση | Θεμελίωση επί του καταστρώματος | Θαλάσσια επίστρωση ή επιφανειακή επεξεργασία που ορίζεται από το έργο

Πλεονεκτήματα Σχεδιασμού, Εγκατάστασης & Συντήρησης

• Η διάταξη 3 ράουλων παρέχει απλή καθοδήγηση σχοινιού για κανονικές θέσεις πρόσδεσης όπου δεν απαιτείται πλήρες στόμιο πολλαπλών ράουλων.

• Η συμπαγής δομή βοηθά στη μείωση του κατειλημμένου χώρου στο κατάστρωμα, καθιστώντας την κατάλληλη για μικρά και μεσαία σκάφη ή βοηθητικές θέσεις πρόσδεσης.

• Τα ράουλα μειώνουν την άμεση επαφή του σχοινιού με σταθερές χαλύβδινες κατασκευές, βοηθώντας στη μείωση της τριβής και στην προστασία της επιφάνειας του σχοινιού κατά τη λειτουργία πρόσδεσης.

• Η διάταξη Τύπου Α με δύο κάθετα ράουλα και ένα κάτω οριζόντιο ράουλο υποστηρίζει την καθοδήγηση του σχοινιού από πρακτικές κατευθύνσεις στο επίπεδο του καταστρώματος.

• Σε σύγκριση με τα στόμια με υψηλότερο αριθμό ράουλων, η δομή είναι ευκολότερη στην επιθεώρηση, την επαναβαφή, τη λίπανση και τη συντήρηση.

• Το υλικό, η επίστρωση και το πεδίο πιστοποιητικού μπορούν να διαμορφωθούν σύμφωνα με την παραγγελία, τις προδιαγραφές του σκάφους και τη διαδικασία έγκρισης ταξινόμησης.

Προσαρμοσμένα Χαρακτηριστικά

• Πρότυπο: CB/T 3062-2011 Τύπος Α → χρησιμοποιείται όταν οι προδιαγραφές του έργου απαιτούν το κινεζικό πρότυπο καθολικού θαλάσσιου στομίου.

• Τοποθέτηση Προϊόντος: Βασικό συμπαγές στόμιο 3 ράουλων → κατάλληλο για συνηθισμένη καθοδήγηση σχοινιών, όχι για σύνθετες εφαρμογές 9 ράουλων πολλαπλών κατευθύνσεων.

• Ποσότητα Ράουλων: 3 ράουλα → δύο κάθετα ράουλα και ένα κάτω οριζόντιο ράουλο για μια απλή και οικονομική δομή καθοδήγησης.

• Εύρος Σχοινιού: Συρματόσχοινο 14–44 mm / σχοινί νάιλον 36–100 mm → επιλέξτε με βάση το σχέδιο πρόσδεσης του σκάφους και τις προδιαγραφές του σχοινιού.

• SWL: 54–533 kN σύμφωνα με το ονομαστικό μέγεθος → μην αντικαθιστάτε την επαλήθευση έργου, την αναθεώρηση της δομής του καταστρώματος ή την έγκριση ταξινόμησης όπου απαιτείται.

• Υλικό: χάλυβας C-Mn / μαλακός χάλυβας / ανοξείδωτος χάλυβας → ο τελικός βαθμός, η ιχνηλασιμότητα και το πιστοποιητικό πρέπει να επιβεβαιωθούν πριν από την παραγγελία.

• Επιφανειακή Επεξεργασία: Αμμοβολή + αστάρι εργοστασίου / γαλβανισμένο / γυαλισμένο / προσαρμοσμένο → το σύστημα επίστρωσης πρέπει να ταιριάζει με την απαίτηση προστασίας από διάβρωση του σκάφους.

• Απαίτηση Πιστοποιητικού: Διαθέσιμο σύμφωνα με την απαίτηση του έργου → το πιστοποιητικό ταξινόμησης και η επίβλεψη επιθεώρησης υπόκεινται στο πεδίο παραγγελίας και στην έγκριση ταξινόμησης.

Πώς Λειτουργεί

Το σχοινί προσεγγίζει το στόμιο → Τα κάθετα και οριζόντια ράουλα καθοδηγούν τη διαδρομή του σχοινιού → Η περιστροφή των ράουλων μειώνει την άμεση τριβή → Το φορτίο του σχοινιού μεταφέρεται μέσω του πλαισίου του στομίου στη θεμελίωση του καταστρώματος → Η επιθεώρηση και η λίπανση διατηρούν την αξιόπιστη κίνηση των ράουλων

Εφαρμογές

Σύστημα πρόσδεσης πλοίου | Καθοδήγηση σχοινιών στο κατάστρωμα | Μικρά και μεσαία σκάφη | Σκάφη εργασίας | Εσωτερικά σκάφη | Βοηθητικές θέσεις πρόσδεσης | Καθοδήγηση σχοινιών βαρούλκου | Έργα ναυπήγησης και αντικατάστασης

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να διαμορφωθούν σύμφωνα με την απαίτηση του έργου, το πεδίο επιθεώρησης, την ιχνηλασιμότητα υλικού και τη διαδικασία έγκρισης της εταιρείας ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Ποια είναι η κύρια τοποθέτηση ενός στόμιου 3 ράουλων;

Α1: Ένα στόμιο 3 ράουλων είναι ένα βασικό, συμπαγές και οικονομικό προϊόν καθοδήγησης σχοινιών για κανονικές θέσεις πρόσδεσης πλοίων. Δεν είναι το ίδιο με τα στόμια 5, 7 ή 9 ράουλων που χρησιμοποιούνται για πιο σύνθετες διαδρομές σχοινιών.

Ε2: Πώς πρέπει να επιλεγεί το σωστό ονομαστικό μέγεθος;

Α2: Επιλέξτε το μέγεθος σύμφωνα με τον τύπο σχοινιού, τη διάμετρο σχοινιού, το SWL, τη διάταξη του καταστρώματος του σκάφους και το σχέδιο εγκατάστασης. Ο παρεχόμενος πίνακας δίνει το κύριο εύρος επιλογής από ονομαστικό μέγεθος 100 έως 320.

Ε3: Μπορούν να προσαρμοστούν το υλικό, το ρουλεμάν και η επίστρωση;

Α3: Το υλικό και η επιφανειακή επεξεργασία μπορούν να επιβεβαιωθούν σύμφωνα με την απαίτηση του έργου. Η διάταξη ρουλεμάν ή δακτυλίου, η λεπτομέρεια λίπανσης και το πεδίο πιστοποιητικού πρέπει να επιβεβαιωθούν με βάση το σχέδιο, τις προδιαγραφές παραγγελίας και την απαίτηση επιθεώρησης.
