Τσοκ πρόσδεσης σε προπύργιο JIS F 2007 Type B | Οδηγός στρογγυλού ανοιγόμενου χυτοσχοινιού

Πύργο προσανατολισμού JIS F 2007 Τύπος Β

Επισκόπηση του προϊόντος

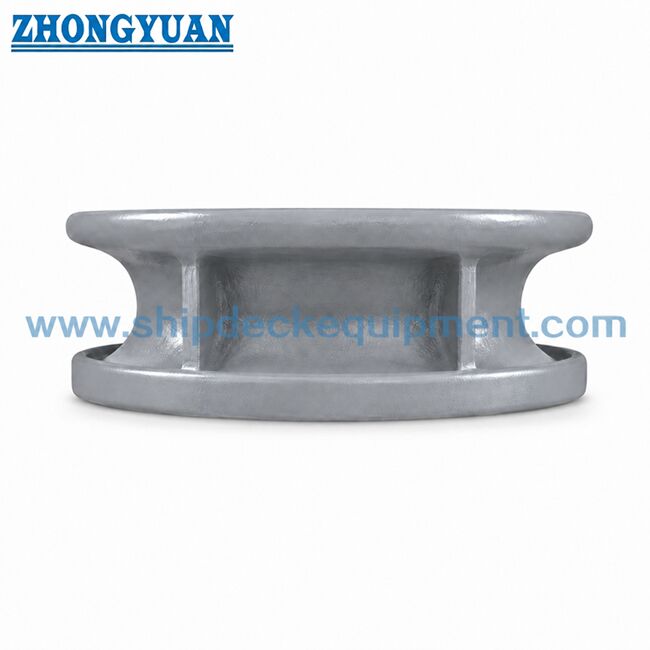

Το JIS F 2007 τύπου Β, τοποθετημένο στο προπύργιο, είναι ένας οδηγός σχοινιών από χυτοσίδηρο με στρογγυλό άνοιγμα.Εγκαθίσταται στο προπύργιο του πλοίου για να καθοδηγεί τα σχοινιά αγκυροβολίας μέσω ενός συμπαγούς κυκλικού ανοίγματος και να παρέχει μια ομαλή ακτίνα επαφής για τον έλεγχο της κατεύθυνσης του σχοινιού.

Σε σύγκριση με τον τύπο Α, ο τύπος Β έχει μικρότερο εύρος μεγεθών από 150 έως 300 και πιο συμπαγές στρογγυλό σχοινί.Είναι κατάλληλο για μικρότερες και μεσαίες θέσεις αγκυροβολίας στο προπύργιο όπου η σύρση του σκάφους απαιτεί κυκλικό άνοιγμα αντί για ένα μακρύ οβάλ άνοιγμα.

Γρήγορες προδιαγραφές

• Τύπος: JIS F 2007 Τύπος Β στρογγυλό άνοιγμα → συμπαγής κυκλική καθοδήγηση σχοινιών για θέσεις αγκυρώσεως που τοποθετούνται σε προπύργο.

• ονομαστικό εύρος μεγεθών: 150 έως 300 → επικεντρώνεται σε μικρότερες και μεσαίες διατάξεις αγκυροβολίας.

• Πρότυπο: JIS F 2007-1976 → αναφορά για τις διαστάσεις και την ονομασία τύπου Β.

• Τυποποιημένο υλικό: χυτοχάλυβα SC42 σύμφωνα με το JIS G 5101 → C-Mn χυτοχάλυβα, ανοξείδωτο χάλυβα ή ειδικό χάλυβα.

• Υπολογισμένη μάζα: 17,5 έως 45,5 kg → χρήσιμη για χειρισμό, συσκευασία, εγκατάσταση και εκτίμηση φορτίου.

• Επεξεργασία επιφάνειας: Sa2.5 εκρήγνυνση + epoxy shop primer για χυτοχάλυβα → γυαλισμός περιορίζεται συνήθως σε επιφάνειες επαφής από ανοξείδωτο χάλυβα.

• Εστίαση της κατασκευής: ακτίνα επαφής στρογγυλής ανοίξεως, σταθερότητα του χύτευσης, έλεγχος ζώνης συγκόλλησης και μείωση του κινδύνου ρωγμών λεπτών τοιχωμάτων.

Βασικές τεχνικές παραμέτρους

Οι διαστάσεις της κύριας σελίδας για την αγκυροβολητήρα τύπου Β του JIS F 2007.

Η διάμετρος σχοινιού αναφοράς πρέπει να ελέγχεται σε σχέση με τη διάταξη αγκυροβολίας του σκάφους και τις προδιαγραφές του σχεδίου.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε το JIS F 2007 τύπου Β στρογγυλό άνοιγμα και το ονομαστικό μέγεθος 150 έως 300 σύμφωνα με τη διάμετρο του σχοινιού και το σχέδιο του δοχείου.

Βήμα 2: Επιβεβαιώστε εάν η διάταξη του προπύργου απαιτεί συμπαγή κυκλική ανοίξη αντί για την μεγαλύτερη οβάλ ανοίξη τύπου Α.

Βήμα 3: Επιβεβαιώστε τη δομή του προπύργου, την κατάσταση της συγκόλλησης και τις γύρω ενισχύσεις, ειδικά για τις περιοχές με λεπτό τοίχωμα και τις περιοχές που βρίσκονται δίπλα στην συγκόλληση.

Βήμα 4: Επιβεβαιώστε τις απαιτήσεις υλικού: χυτοχάλυβα SC42, χυτοχάλυβα C-Mn, ανοξείδωτο χάλυβα ή ειδικό χάλυβα.

Βήμα 5: Επιβεβαιώστε την επεξεργασία της επιφάνειας, την απαίτηση γυαλισμού, το πεδίο εφαρμογής του πιστοποιητικού, τη μαρτυρία της επιθεώρησης, την ποσότητα, τον προορισμό και τον χρόνο παράδοσης.

Βήμα 6: Παροχή σχεδίου εγκατάστασης, σχεδίου δομής οχυρώματος ή φωτογραφίας αναφοράς, εάν υπάρχει.

Δομή

Στρογγυλό άνοιγμα σχοινιού. Σώμα από χάλυβα. Ζυγισμένη διάταξη που τοποθετείται στο προπύργιο.

Πλεονεκτήματα σχεδιασμού και ποιότητας

• Το στρογγυλό άνοιγμα παρέχει ένα συμπαγές πέρασμα με σχοινί όπου η διάταξη του προπύργου απαιτεί κυκλικό οδηγό αντί για το μεγαλύτερο άνοιγμα τύπου Α.

• Οι περιοχές επαφής με το σχοινί στρογγυλοποιούνται, σφραγίζονται και εξομαλύνονται μετά το χύτεμα για να μειωθεί η τοπική επαφή και να ενισχυθεί η προστασία του σχοινίου.

• Η ποιότητα του χύτευσης ελέγχεται σύμφωνα με τα αποδεκτά κριτήρια χύτευσης πλοίων, με έμφαση στις επιδόσεις, την ποιότητα συγκόλλησης και την αποδοχή των ελέγχων.

• Η ζώνη 50 mm που βρίσκεται δίπλα στην επιφάνεια συγκόλλησης του χύτευτου σώματος ελέγχεται και επένδυση γίνεται σύμφωνα με τις ανάγκες, ώστε να μειωθούν οι επιβλαβείς ενδείξεις κοντά στην επιφάνεια συγκόλλησης.

• Επειδή ο τύπος Β διατίθεται μόνο σε μεγέθη 150 έως 300, ο έλεγχος του πάχους του τοίχου και της διεπαφής συγκόλλησης είναι ιδιαίτερα σημαντικός κατά την παραγωγή και την εγκατάσταση.

• Η αξιολόγηση της αντοχής με βάση το FEA μπορεί να χρησιμοποιηθεί για να ελέγξει τη συγκέντρωση άγχους γύρω από το στρογγυλό άνοιγμα, τους πλευρούς και την περιοχή υποστήριξης της συγκόλλησης, όταν απαιτείται.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: JIS F 2007-1976 → χρησιμοποιείται όταν το ναυπηγείο ή η προδιαγραφή σχεδιασμού απαιτεί τυπικές διαστάσεις σωλήνων αγκυροβολίας / αγκυροβολίας JIS.
• Τύπος: Τύπος Β στρογγυλό άνοιγμα → κατάλληλο για συμπαγή κυκλική διέλευση με σχοινί μέσα από το προπύργιο.
• Ονομαστικό μέγεθος: 150 / 200 / 250 / 300 → επιλέξτε ανάλογα με τη διάμετρο του σχοινιού, τον διαθέσιμο χώρο στο προπύργιο και το σχέδιο του δοχείου.
• Υλικό: Χάλυβας χύτευσης SC42 ως τυποποιημένη αναφορά → Χάλυβας χύτευσης C-Mn, ανοξείδωτο χάλυβα ή ειδικό χάλυβα μπορούν να συζητηθούν.
• Επεξεργασία επιφάνειας: Sa2.5 εκρήγνυνση + επωξικό πρώιμο εργοστασίου → γυαλισμένο φινίρισμα ισχύει κυρίως για επιφάνειες επαφής από ανοξείδωτο χάλυβα, όταν ορίζεται.
• Ελέγχος ζώνης συγκόλλησης: 50 mm γύρω από τη διεπαφή συγκόλλησης → ελεγχόμενη για τη μείωση των επιβλαβών ενδείξεων που επηρεάζουν την ποιότητα της συγκόλλησης.
• Απαιτήσεις πιστοποιητικού: Πιστοποιητικό κατασκευαστή ή πιστοποιητικό κλάσης σύμφωνα με την παραγγελία → επιθεώρηση κλάσης πρέπει να επιβεβαιώνεται πριν από την προσφορά.

Πώς Λειτουργεί

Bulwark opening alignment → Rope passes through round chock → Smooth contact radius guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation

Εφαρμογές

Μικρά σκάφη. Εργασιακά σκάφη. Σκουπιπλοΐες.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

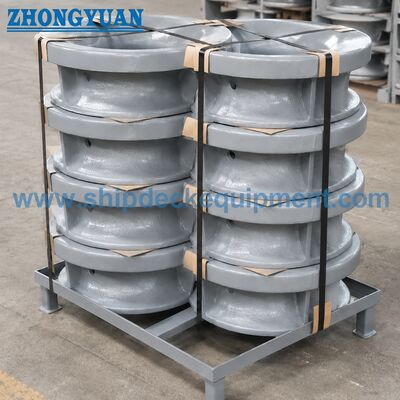

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Ποια είναι η κύρια διαφορά μεταξύ JIS F 2007 τύπου Α και τύπου Β;

Α1: Ο τύπος Α έχει οβάλ άνοιγμα και καλύπτει μεγέθη 150 έως 500. Ο τύπος Β έχει στρογγυλό άνοιγμα και καλύπτει μεγέθη 150 έως 300.και σχέδιο σχεδιασμού σκάφους.

Ε2: Γιατί είναι σημαντικός ο έλεγχος της ζώνης συγκόλλησης για τα μεγέθη τύπου Β 150 έως 300;

Α2: Τα μεγέθη τύπου Β είναι σχετικά συμπαγή και μπορεί να έχουν λεπτότερα τμήματα τοίχου κοντά στη διεπαφή συγκόλλησης.και προετοιμασία ζώνης συγκόλλησης συμβάλλουν στη μείωση του κινδύνου ρωγμών κατά την συγκόλληση ναυπηγείου.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά για τον τύπο Β;

Α3: Επιβεβαιώστε τον τύπο, το ονομαστικό μέγεθος, το υλικό, την επεξεργασία της επιφάνειας, την ποσότητα, την απαίτηση πιστοποιητικού, το σχέδιο εγκατάστασης, τον προορισμό και τον χρόνο παράδοσης.Το πεδίο εφαρμογής της επιθεώρησης της τάξης πρέπει να επιβεβαιώνεται πριν από την προσφορά.
