150×300 χιλιοστών Στρογγυλοανοιχτού χυτοσιδηρούχου ατσάλινου αγκυροβολητή.

150–300 mm Στόμιο Πρυμνοδέτησης Χυτοχάλυβινο Στρογγυλό Άνοιγμα Τοποθετημένο σε Κουπαστή | JIS F 2007-1976 Τύπος Β

Επισκόπηση Προϊόντος

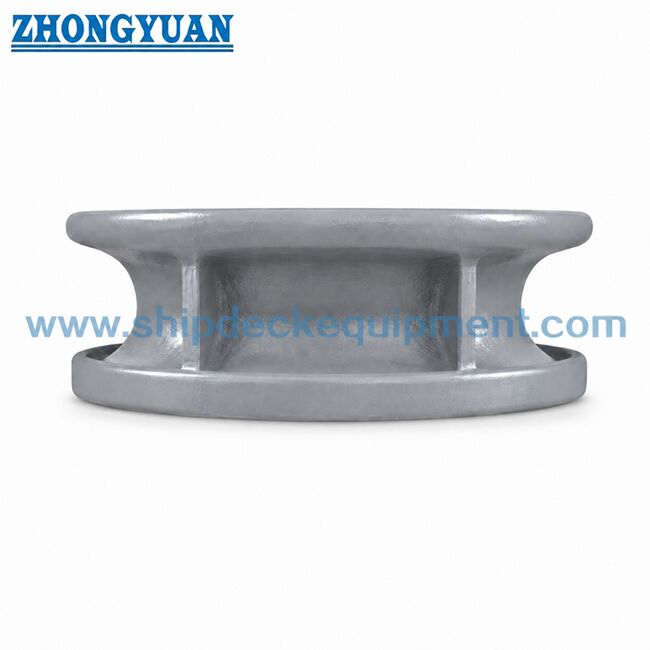

Το στόμιο πρυμνοδέτησης τύπου Β JIS F 2007, τοποθετημένο σε κουπαστή, είναι ένας οδηγός σχοινιού από χυτοχάλυβα με στρογγυλό άνοιγμα. Εγκαθίσταται στην κουπαστή του σκάφους για να καθοδηγεί τα σχοινιά πρυμνοδέτησης μέσω ενός συμπαγούς κυκλικού ανοίγματος και να παρέχει μια ομαλή ακτίνα επαφής για τον έλεγχο της κατεύθυνσης του σχοινιού.

Σε σύγκριση με τον Τύπο Α, ο Τύπος Β έχει μικρότερο εύρος μεγεθών από 150 έως 300 και πιο συμπαγή στρογγυλή διέλευση σχοινιού. Είναι κατάλληλος για μικρές και μεσαίες θέσεις πρυμνοδέτησης σε κουπαστή όπου η σχεδίαση του σκάφους απαιτεί κυκλικό άνοιγμα αντί για μακρύ οβάλ άνοιγμα.

Γρήγορες Προδιαγραφές

• Τύπος: JIS F 2007 Τύπος Β στρογγυλό άνοιγμα → συμπαγής κυκλικός οδηγός σχοινιού για θέσεις πρυμνοδέτησης σε κουπαστή.

• Ονομαστικό εύρος μεγεθών: 150 έως 300 → εστιασμένο σε μικρότερες και μεσαίες διατάξεις πρυμνοδέτησης.

• Πρότυπο: JIS F 2007-1976 → αναφορά για διαστάσεις και ονομασία Τύπου Β.

• Τυπικό υλικό: χυτοχάλυβας SC42 σύμφωνα με JIS G 5101 → μπορεί να συζητηθεί χυτοχάλυβας C-Mn, ανοξείδωτος χάλυβας ή ειδικός χάλυβας.

• Υπολογιζόμενη μάζα: 17,5 έως 45,5 kg → χρήσιμο για εκτίμηση χειρισμού, συσκευασίας, εγκατάστασης και μεταφοράς.

• Επιφανειακή επεξεργασία: αμμοβολή Sa2.5 + εποξειδικό αστάρι εργοστασίου για χυτοχάλυβα → η στίλβωση συνήθως περιορίζεται στις επιφάνειες επαφής από ανοξείδωτο χάλυβα.

• Εστίαση κατασκευής: ακτίνα επαφής στρογγυλού ανοίγματος, ακεραιότητα χύτευσης, έλεγχος ζώνης συγκόλλησης και μείωση κινδύνου ρωγμών λεπτού τοιχώματος.

Κύριες Τεχνικές Παράμετροι

Κύριες διαστάσεις κύριας ιστοσελίδας για στόμιο πρυμνοδέτησης JIS F 2007 Τύπου Β. Οι διαστάσεις είναι σε mm εκτός αν αναφέρεται διαφορετικά.

Η ονομαστική διάμετρος σχοινιού πρέπει να ελέγχεται σε σχέση με τη διάταξη πρυμνοδέτησης του σκάφους και τις προδιαγραφές του έργου.

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε το στρογγυλό άνοιγμα JIS F 2007 Τύπου Β και το ονομαστικό μέγεθος 150 έως 300 σύμφωνα με τη διάμετρο του σχοινιού και το σχέδιο του σκάφους.

Βήμα 2: Επιβεβαιώστε εάν η διάταξη της κουπαστής απαιτεί συμπαγές κυκλικό άνοιγμα αντί για το μακρύτερο οβάλ άνοιγμα Τύπου Α.

Βήμα 3: Επιβεβαιώστε τη δομή της κουπαστής, την κατάσταση συγκόλλησης και την περιβάλλουσα ενίσχυση, ειδικά για λεπτά τοιχώματα και περιοχές κοντά στη συγκόλληση.

Βήμα 4: Επιβεβαιώστε την απαίτηση υλικού: χυτοχάλυβας SC42, χυτοχάλυβας C-Mn, ανοξείδωτος χάλυβας ή ειδικός χάλυβας.

Βήμα 5: Επιβεβαιώστε την επιφανειακή επεξεργασία, την απαίτηση στίλβωσης, το πεδίο εφαρμογής πιστοποιητικού, την παρακολούθηση επιθεώρησης, την ποσότητα, τον προορισμό και τον χρόνο παράδοσης.

Βήμα 6: Παρέχετε σχέδιο εγκατάστασης, σχέδιο δομής κουπαστής ή φωτογραφίες αναφοράς, εάν υπάρχουν.

Δομή

Στρογγυλό άνοιγμα σχοινιού | Σώμα από χυτοχάλυβα | Διάταξη συγκόλλησης σε κουπαστή | Ομαλή ακτίνα επαφής σχοινιού | Περιοχή σύνδεσης συγκόλλησης | Νευρώσεις σύμφωνα με το πρότυπο | Αστάρι εργοστασίου ή φινίρισμα από ανοξείδωτο χάλυβα

Πλεονεκτήματα Σχεδιασμού και Ποιότητας

• Το στρογγυλό άνοιγμα παρέχει μια συμπαγή διέλευση σχοινιού όπου η διάταξη της κουπαστής απαιτεί κυκλικό οδηγό αντί για το μακρύτερο άνοιγμα Τύπου Α.

• Οι περιοχές επαφής του σχοινιού είναι στρογγυλεμένες, φινιρισμένες και λείες μετά τη χύτευση για να μειωθεί η τοπική αιχμηρή επαφή και να υποστηριχθεί η προστασία του σχοινιού.

• Η ποιότητα χύτευσης ελέγχεται εντός αποδεκτών κριτηρίων θαλάσσιας χύτευσης, με έμφαση στην απόδοση, την ποιότητα συγκόλλησης και την αποδοχή επιθεώρησης.

• Η ζώνη 50 mm κοντά στη συγκόλληση του χυτοχάλυβινου σώματος ελέγχεται και φινίρεται όπως απαιτείται για να μειωθούν οι επιβλαβείς ενδείξεις κοντά στη διεπαφή συγκόλλησης.

• Επειδή ο Τύπος Β παρέχεται μόνο σε μεγέθη 150 έως 300, ο έλεγχος του πάχους τοιχώματος και της διεπαφής συγκόλλησης είναι ιδιαίτερα σημαντικός κατά την παραγωγή και την εγκατάσταση.

• Η αναθεώρηση αντοχής βάσει FEA μπορεί να χρησιμοποιηθεί για τον έλεγχο της συγκέντρωσης τάσεων γύρω από το στρογγυλό άνοιγμα, τις νευρώσεις και την περιοχή υποστήριξης συγκόλλησης, όταν απαιτείται.

Προσαρμοσμένα Χαρακτηριστικά

• Πρότυπο: JIS F 2007-1976 → χρησιμοποιείται όταν το ναυπηγείο ή οι προδιαγραφές σχεδίασης απαιτούν διαστάσεις σωλήνα πρυμνοδέτησης / στόμιο πρυμνοδέτησης προτύπου JIS.
• Τύπος: Τύπος Β στρογγυλό άνοιγμα → κατάλληλο για συμπαγή κυκλική διέλευση σχοινιού μέσω της κουπαστής.
• Ονομαστικό Μέγεθος: 150 / 200 / 250 / 300 → επιλέγεται με βάση τη διάμετρο του σχοινιού, τον διαθέσιμο χώρο στην κουπαστή και το σχέδιο του σκάφους.
• Υλικό: χυτοχάλυβας SC42 ως τυπική αναφορά → μπορεί να συζητηθεί χυτοχάλυβας C-Mn, ανοξείδωτος χάλυβας ή ειδικός χάλυβας.
• Επιφανειακή Επεξεργασία: αμμοβολή Sa2.5 + εποξειδικό αστάρι εργοστασίου → το φινίρισμα στίλβωσης εφαρμόζεται κυρίως σε επιφάνειες επαφής από ανοξείδωτο χάλυβα, όταν ορίζεται.
• Έλεγχος Ζώνης Συγκόλλησης: 50 mm γύρω από τη διεπαφή συγκόλλησης → ελέγχεται για τη μείωση επιβλαβών ενδείξεων που επηρεάζουν την ποιότητα συγκόλλησης.
• Απαίτηση Πιστοποιητικού: Πιστοποιητικό κατασκευαστή ή πιστοποιητικό κλάσης σύμφωνα με την παραγγελία → η επιθεώρηση κλάσης πρέπει να επιβεβαιωθεί πριν από την προσφορά.

Πώς Λειτουργεί

Ευθυγράμμιση ανοίγματος κουπαστής → Το σχοινί περνά μέσα από το στρογγυλό στόμιο → Η ομαλή ακτίνα επαφής καθοδηγεί την κατεύθυνση του σχοινιού → Το χυτοχάλυβινο σώμα μεταφέρει την τοπική δύναμη επαφής στην ενισχυμένη δομή της κουπαστής → Επιθεώρηση και επίστρωση μετά την εγκατάσταση

Εφαρμογές

Μικρά σκάφη | Βοηθητικά σκάφη | Ρυμουλκά | Φορτηγίδες | Σκάφη εξυπηρέτησης | Ανοίγματα σχοινιών σε κουπαστές | Θέσεις πρυμνοδέτησης λιμανιών | Αντικατάσταση στομίων JIS F 2007 Τύπου Β

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να διευθετηθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο επιθεώρησης, την ιχνηλασιμότητα υλικών και τη διαδικασία έγκρισης από την κλάση.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

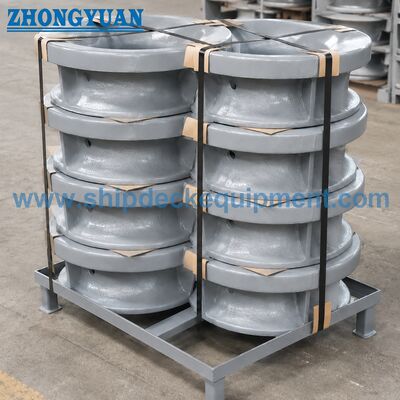

Σχέδια & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Ποια είναι η κύρια διαφορά μεταξύ JIS F 2007 Τύπου Α και Τύπου Β;

Α1: Ο Τύπος Α έχει οβάλ άνοιγμα και καλύπτει μεγέθη 150 έως 500. Ο Τύπος Β έχει στρογγυλό άνοιγμα και καλύπτει μεγέθη 150 έως 300. Η επιλογή εξαρτάται από τη διαδρομή του σχοινιού, τη διάταξη του ανοίγματος της κουπαστής και το σχέδιο του σκάφους.

Ε2: Γιατί είναι σημαντικός ο έλεγχος της ζώνης συγκόλλησης για τον Τύπο Β μεγέθη 150 έως 300;

Α2: Τα μεγέθη Τύπου Β είναι σχετικά συμπαγή και μπορεί να έχουν λεπτότερα τοιχώματα κοντά στη διεπαφή συγκόλλησης. Ο ελεγχόμενος χυτός, ο φινιρισμός και η προετοιμασία της ζώνης συγκόλλησης βοηθούν στη μείωση του κινδύνου ρωγμών κατά τη συγκόλληση στο ναυπηγείο.

Ε3: Τι πληροφορίες απαιτούνται πριν από την προσφορά για τον Τύπο Β;

Α3: Επιβεβαιώστε τον τύπο, το ονομαστικό μέγεθος, το υλικό, την επιφανειακή επεξεργασία, την ποσότητα, την απαίτηση πιστοποιητικού, το σχέδιο εγκατάστασης, τον προορισμό και τον χρόνο παράδοσης. Το πεδίο επιθεώρησης κλάσης πρέπει να επιβεβαιωθεί πριν από την προσφορά.
