JIS Φ το 2026 δακτυλογραφούν καθολικά Fairleads τέσσερα σωλήνων κυλίνδρων με τον οριζόντιο εξοπλισμό πρόσδεσης σκαφών κυλίνδρων

Marine 4 Roller Universal Fairlead για την καθοδήγηση σχοινιών αγκυροβολίας πλοίων JIS F 2026 Type A

Επισκόπηση του προϊόντος

Το Marine 4 Roller Universal Fairlead είναι ένα τυποποιημένο fairlead κυλίνδρων που χρησιμοποιείται για εφαρμογές αγκυροβολίας πλοίων και καθοδήγησης σχοινιών στο κατάστρωμα.Χρησιμοποιεί δύο κατακόρυφους κυλίνδρους και δύο οριζόντιους κυλίνδρους για να καθοδηγήσει σχοινιά από διαφορετικές κατευθύνσεις, μειώνει την άμεση τριβή μεταξύ του σχοινιού και της δομής του καταστρώματος και βοηθά στην προστασία της επιφάνειας του σχοινιού κατά τη διάρκεια των εργασιών αγκυροβολίας και αγκυροβολίας.

Σε σύγκριση με ένα fairlead 3 ρόλων, η διάταξη 4 ρόλων παρέχει πιο πλήρη οριζόντια και κατακόρυφη καθοδήγηση σχοινιών.κοινή και ελεγχόμενη από το κόστος λύση για γενικές ρυθμίσεις στο κατάστρωμα των πλοίωνΗ παρούσα σελίδα βασίζεται στα δεδομένα τύπου Α που παρέχονται από το JIS F 2026-1980 για τέσσερις σωλήνες καθολικών κυλίνδρων με οριζόντιους κυλίνδρους..

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: 4 κυλίνδρους καθολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής ολικής

• Πρότυπο και τύπος: JIS F 2026-1980 Τύπος Α → κατάλληλο όταν το σχέδιο του σχεδίου απαιτεί αυτή την ιαπωνική κανονική διαμόρφωση.

• Διαμόρφωση κυλίνδρων: 2 κατακόρυφοι κυλίνδροι + 2 οριζόντιοι κυλίνδροι → παρέχει καθοδήγηση σχοινιών από διαφορετικές κατευθύνσεις του καταστρώματος χωρίς να περιγράφει το προϊόν ως ένα σύνθετο πολυκυλίνδριο βαρύ τύπο.

• Ονομαστική διάμετρος κυλίνδρων: 140 έως 315 mm → επιλέξτε ανάλογα με τη διάμετρο σχοινιών, τη διάταξη του καταστρώματος και το σχέδιο αγκυρώσεως του σκάφους.

• Διάμετρος σχοινίου σύρμας αναφοράς: 18 έως 42,5 mm → χρησιμοποιείται για την αρχική επιλογή και πρέπει να ελέγχεται σε σχέση με το σχέδιο αγκυροβολίας του σκάφους.

• Περίπου βάρος από το τραπέζι: 184 έως 1232 kg → χρήσιμο για τον σχεδιασμό ανύψωσης, τη συσκευασία, τη μεταφορά και την εξέταση χειρισμού ναυπηγείων.

• Επιλογές υλικών: χάλυβας C-Mn, ήπιος χάλυβας ή ανοξείδωτος χάλυβας → τελικό υλικό πρέπει να ακολουθεί τις προδιαγραφές του έργου και τις απαιτήσεις της κλάσης.

• Επεξεργασία επιφάνειας: εκρήγνυνση σε Sa2,5 + επωξικό έλαιο, γυαλισμένο, γαλβανισμένο ή προσαρμοσμένο φινίρισμα → η τελική επικάλυψη πρέπει να ταιριάζει με το σύστημα βαφής του δοχείου.

Βασικές τεχνικές παραμέτρους

Βασικές παραμέτρους ιστοσελίδας για το JIS F 2026 τύπου A 4 universal roller fairlead.Ορισμένες τιμές στον προμηθευόμενο πίνακα φαίνεται να απαιτούν επιβεβαίωση σχεδίασης και σημειώνονται στην ενότητα backend.

* Οι τιμές L1 για τα ονομαστικά διαγράμματα 200 και 315 αντιγράφονται όπως παρέχονται και πρέπει να επιβεβαιώνονται με το αρχικό σχέδιο JIS ή σχέδιο GA πριν από τη χρήση στην παραγωγή.

Οδηγός επιλογής και έρευνας

• Βήμα 1: Επιβεβαιώστε τον τύπο του προϊόντος ως JIS F 2026 τύπου A 4 κυλίνδρων καθολικού fairlead, όχι 3 κυλίνδρων, 5 κυλίνδρων ή 9 κυλίνδρων.

• Βήμα 2: Επιλέξτε τη ονομαστική διάμετρο του κυλίνδρου σύμφωνα με τη διάμετρο του σχοινιού, τη γωνία οδήγησης του σχοινιού, τη θέση του κουβά, το άνοιγμα του καταστρώματος και το σχέδιο της διάταξης αγκυρώσεως.

• Βήμα 3: Επιβεβαιώστε προσεκτικά τη βάση φορτίου: το απαιτούμενο SWL, το MBL σχοινιού, ο συντελεστής ασφάλειας σχεδιασμού και τα σχόλια της τάξης θα πρέπει να ελέγχονται από το σχέδιο σχεδίου· μην αντιμετωπίζετε το φορτίο σπάσματος σχοινιού ως SWL προϊόντος.

• Βήμα 4: Επιβεβαίωση της δομής και των απαιτήσεων εγκατάστασης, συμπεριλαμβανομένων των συγκολλημένων ή βρόγχων θεμελίων, εάν ορίζεται, της ενίσχυσης του καταστρώματος, του χώρου επιθεώρησης των κυλίνδρων και της πρόσβασης σε λιπαντικά.

• Βήμα 5: Επιβεβαίωση του υλικού, του υλικού των κυλίνδρων, των απαιτήσεων για τον άξονα/το σκελετό/το ρουλέν, της επεξεργασίας της επιφάνειας, του συστήματος επίστρωσης και του περιβάλλοντος διάβρωσης.

• Βήμα 6: Παροχή ποσότητας, τύπου σκάφους, θέσης εγκατάστασης, απαιτούμενης πιστοποίησης, προορισμού, απαιτούμενου χρόνου παράδοσης, σχεδίου και φωτογραφιών αναφοράς, εάν υπάρχουν.

Δομή

Ζυγισμένο ατσάλινο πλαίσιο. Δύο κατακόρυφοι κυλίνδροι. Δύο οριζόντιοι κυλίνδροι.

Σχεδιασμός / Μηχανική / Πλεονεκτήματα ποιότητας

• Η τυποποιημένη διάταξη τεσσάρων κυλίνδρων παρέχει πιο πλήρη καθοδήγηση σχοινιών από τις βασικές διαταγές τριών κυλίνδρων, διατηρώντας παράλληλα την δομή απλούστερη από τις 5, 7 ή 9 κυλίνδρες fairleads.

• Οι οριζόντιοι και κατακόρυφοι κυλίνδροι βοηθούν στην καθοδήγηση του σχοινιού από τις κοινές κατευθύνσεις του καταστρώματος και μειώνουν την άμεση τριβή κατά των σταθερών χάλυβα άκρων.

• Η τελική επιφάνεια του κυλίνδρου, η ευθυγράμμιση του άξονα και η ελεύθερη περιστροφή είναι σημαντικά σημεία ελέγχου για τη μείωση της φθοράς του σχοινιού κατά τη διάρκεια της λειτουργίας αγκυροβολίας.

• Η δομή είναι κατάλληλη για γενικούς σταθμούς αγκυροβολίας πλοίων, θέσεις καθοδήγησης σχοινιών με κουμπί και έργα αντικατάστασης ναυπηγείων όπου απαιτείται ένα τυποποιημένο καθολικό fairlead.

• Κατά τη διάρκεια του σχεδιασμού της διάταξης πρέπει να λαμβάνονται υπόψη οι δυνατότητες επιθεώρησης, λίπανσης και συντήρησης, ώστε να διατηρείται ομαλή περιστροφή των κυλίνδρων κατά τη διάρκεια της λειτουργίας.

• Η επεξεργασία της επιφάνειας μπορεί να ταιριάζει με τις προδιαγραφές της επικάλυψης του ναυπηγείου, συμπεριλαμβανομένης της βάσης του εργοστασίου, της θαλάσσιας επικάλυψης, του γαλβανισμένου φινίρισμα ή του φινίρισμα από ανοξείδωτο χάλυβα, εφόσον ορίζεται.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: JIS F 2026-1980 → χρησιμοποιείται όταν το σχέδιο ή η προδιαγραφή του ναυπηγείου απαιτεί ιαπωνικές προδιαγραφές διαστάσεων.

• Τύπος: Τύπος Α → τετρασωλήνων κυλίνδρων παγκόσμια fairlead με οριζόντιους κυλίνδρους σύμφωνα με την παρασχεθείσα περιγραφή του προϊόντος.

• Ποσότητα κυλίνδρων: 4 κυλίνδροι → τυποποιημένη παγκόσμια διαμόρφωση για κοινές θέσεις καθοδήγησης σχοινιών αγκυροβολίας.

• Διατάξη κυλίνδρων: 2 κατακόρυφα + 2 οριζόντια κυλίνδρια → υποστηρίζει την καθοδήγηση σχοινιών από διαφορετικές κατευθύνσεις του καταστρώματος.

• Ονομαστική διάμετρος κυλίνδρου: 140 / 160 / 180 / 200 / 250 / 315 mm → επιλέξτε ανάλογα με τη διάμετρο του σχοινιού, τον χώρο εγκατάστασης και το σχέδιο του δοχείου.

• SWL: Να επιβεβαιωθεί με σχέδιο → η ορολογία φορτίου πρέπει να επιβεβαιωθεί πριν από την προσφορά και την παραγωγή.

• Υλικό: Χάλυβας C-Mn, ήπιος χάλυβας ή ανοξείδωτος χάλυβας → τελικό υλικό σύμφωνα με τις προδιαγραφές αγοράς και τις απαιτήσεις ελέγχου.

• Τύπος ρυμουλκούμενου: ρυμουλκούμενοι, ρυμουλκούμενοι ή ρυμουλκούμενοι με αυτολύμανση προαιρετικοί → πρέπει να επιβεβαιώνονται σύμφωνα με τις προτιμήσεις συντήρησης και τις συνθήκες λειτουργίας.

• Επεξεργασία επιφάνειας: Sa2.5 εκρήγνυνση + epoxy shop primer, γυαλισμένη, γαλβανισμένη ή εξατομικευμένη επίστρωση → τελικό σύστημα ακολουθεί τις προδιαγραφές βάψης δοχείου.

• Απαιτήσεις πιστοποίησης: Διαθέσιμες ανάλογα με τις απαιτήσεις του έργου → το πεδίο εφαρμογής του πιστοποιητικού κατηγορίας εξαρτάται από την παραγγελία, το σχέδιο επιθεώρησης και τη διαδικασία έγκρισης κατηγορίας.

Πώς Λειτουργεί

Rope leaves winch or mooring position → Rope contacts horizontal or vertical roller according to lead angle → Rollers rotate to reduce sliding friction → Rope direction is guided across the deck arrangement → Load is transferred to the foundation and deck structure

Εφαρμογές

Ship mooring system | Deck rope guiding | Berthing operation | Winch rope guiding | General cargo vessel | Bulk carrier | Container vessel | Tugboat | Workboat | Dredger | Crane ship | Piling boat | Shipyard repair project

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ιχνηλασιμότητα του υλικού και τη διαδικασία έγκρισης από την εταιρεία ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

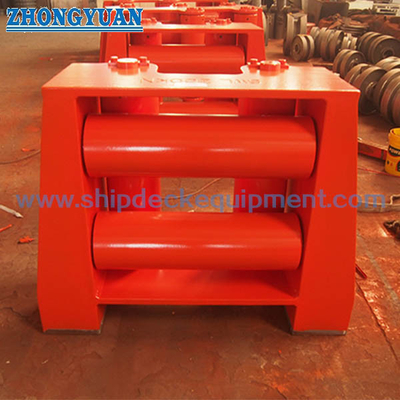

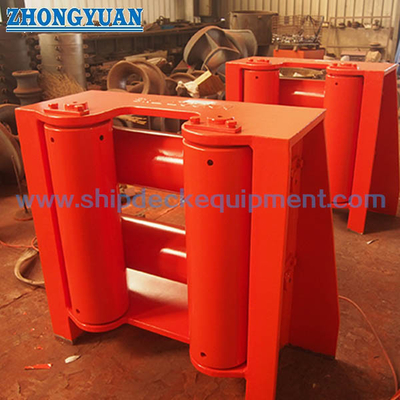

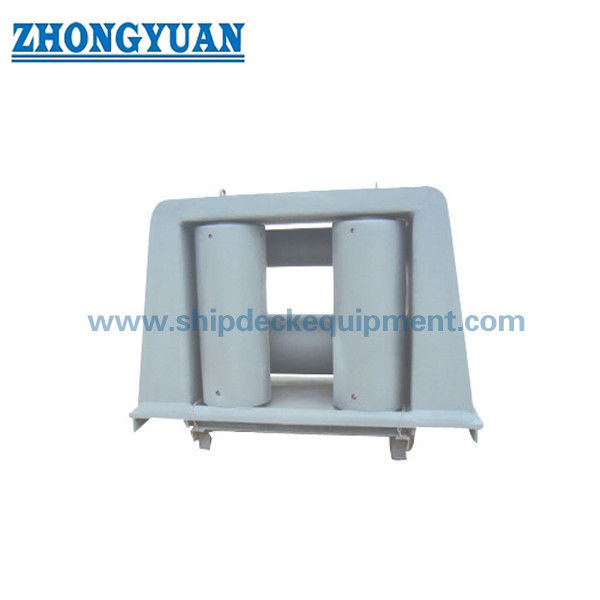

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ερώτηση 1: Τι κάνει ένα 4 ρόλερ fairlead διαφορετικό από ένα 3 ρόλερ fairlead;

Α1: Ένα fairlead με 4 ρόλους συνδυάζει συνήθως κατακόρυφους και οριζόντιους ρόλους, έτσι ώστε το σχοινί να λαμβάνει πιο πλήρη καθοδήγηση από μια βασική διάταξη 3 ρόλων.Είναι κατάλληλο για κοινές θέσεις αγκυροβολίας στο κατάστρωμα όπου το σκοινί μπορεί να προσεγγίσει από διαφορετικές κατευθύνσεις.

Ε2: Πότε πρέπει να επιλέγεται τύπος 4 κυλίνδρων αντί 5, 7 ή 9 κυλίνδρων fairleads;

Α2: Επιλέξτε τον τύπο των 4 κυλίνδρων όταν το σκάφος χρειάζεται ένα τυποποιημένο, κοινό και ελεγχόμενο από το κόστος καθολικό καλώδιο για την καθοδήγηση του σχοινιού αγκυροβολίας.Το εύρος γωνίας οδήγησης ή η διάταξη του δοχείου απαιτεί μια πιο περίπλοκη διάταξη καθοδήγησης πολλαπλών κυλίνδρων.

Ε3: Μπορεί να διορθωθεί το SWL από αυτό το τραπέζι;

Α3: Όχι. Ο παρατεταμένος πίνακας παρέχει διαστάσεις, διάμετρο σχοινιού σύρμας αναφοράς, μέγεθος ανοίγματος και βάρος.απαιτήσεις για συντελεστή ασφάλειας και κατηγορία πριν από την προσφορά ή την παραγωγή.
