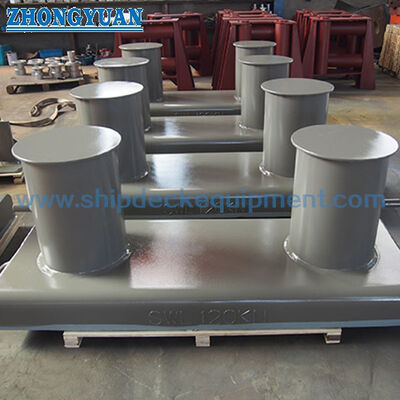

Ευρύ βάθος διπλό Bitt αγκυροβολητήρα. GB / T 554-2008 Τύπος Α για αγκυροβολία κατάστρωμα πλοίου

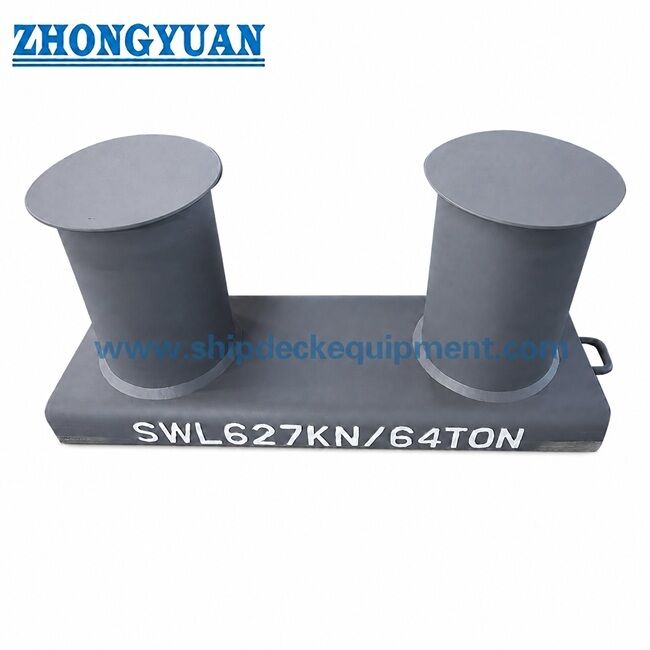

Ευρύ βάθος διπλό Bitt αγκυροβολητήρα. GB / T 554-2008 Τύπος Α για αγκυροβολία κατάστρωμα πλοίου

Επισκόπηση του προϊόντος

Το δοχείο αγκυροβολίδας διπλής βάσης GB/T 554-2008 τύπου Α είναι ένα ζυγισμένο δοχείο αγκυροβολίδας πλοίου που χρησιμοποιείται για τη στερέωση γραμμών αγκυροβολίδας στα κατάστρωμα των πλοίων.Αυτή η διαμόρφωση τύπου Α χρησιμοποιεί δύο κατακόρυφα bits σε μια ευρεία βάση, επιτρέποντας την περιστροφή της γραμμής αγκυροβολίας γύρω από το στύλο, ενώ η βάση μεταφέρει την αντίδραση αγκυροβολίας στη δομή του συγκολλημένου καταστρώματος.

Για κατασκευασμένες κατασκευές από χάλυβα, τα μπουκάλια μπορούν να κατασκευαστούν από χάλυβα σωλήνα ή από χάλυβα πλάκα τυλιγμένη σε σωλήνα και στη συνέχεια συγκολλημένη.Η διασύνδεση συγκόλλησης σωλήνα-βάσης και πάτωμα πρέπει να είναι προετοιμασμένη με κομβικές αυλακώσεις και συγκόλληση βαθιάς διείσδυσης σύμφωνα με το σχέδιο σχεδίουΟι ραφές συγκόλλησης και οι περιοχές επαφής με το σχοινί πρέπει να γδάρουν και να γλύτωσαν για να μειωθεί ο κίνδυνος βλάβης των σχοινιών αγκυροβολίας κατά τη διάρκεια της λειτουργίας.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Πύργος αγκυρώσεως διπλής βάσης διπλής βάσης → σημείο αγκυρώσεως με συγκόλληση στο κατάστρωμα για διατάξεις αγκυρώσεως στο κατάστρωμα πλοίων.

• Πρότυπο και τύπος: GB/T 554-2008 Τύπος Α → αναφορά για τις διαστάσεις των πλατιών δομών βάσης τύπου Α, το εύρος SWL και την τυποποιημένη ονομασία.

• Κατηγορία ονομαστικής διαμέτρου: 100 έως 800 mm → καλύπτει μικρά εξαρτήματα καταστρώματος μέχρι μεγάλες θέσεις αγκυροβολίας πλοίων.

• Καθορισμός της εύρους SWL: 29 έως 981 kN → επιλέξτε ανάλογα με τον υπολογισμό αγκυροβολίας του πλοίου, τη διάταξη του σχοινιού και το σχέδιο σχεδίου· μην αναμιγνύεται με φορτίο σπάσματος σχοινιού.

• Κατασκευή: κατασκευασμένοι σωλήνες από χάλυβα ή τυλιγμένοι σωλήνες από χάλυβα → η ραφή του σωλήνα και οι περιοχές επαφής με το σχοινί πρέπει να είναι ομαλές μετά τη συγκόλληση.

• Σχήμα βάσης: ευρεία συγκολλημένη βάση → ενίσχυση του καταστρώματος, λεπτομέρειες συγκόλλησης και γωνία οδήγησης της γραμμής πρέπει να επιβεβαιώνονται πριν από την παραγωγή και την εγκατάσταση.

• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα epoxy shop primer ως σημείο αναφοράς → τελική επίστρωση, γκάλβωση, γυαλισμένο ανοξείδωτο χάλυβα ή άλλο φινίρισμα ακολουθεί τις απαιτήσεις του έργου.

• Περίπου εύρος βάρους: 19 έως 3.071 kg → χρήσιμο για χειρισμό, σχεδιασμό εγκατάστασης ναυπηγείου, συσκευασία και εκτίμηση φορτίου.

Βασικές τεχνικές παραμέτρους

Οι κύριες παραμέτροι της ιστοσελίδας για τη στήλη αγκυροβολής διπλής βάσης GB/T 554-2008 τύπου Α. Οι διαστάσεις είναι σε mm, εκτός εάν αναφέρεται διαφορετικά. Ο πίνακας είναι απλουστευμένος για την επιλογή ιστοσελίδας.οι λεπτομερείς διαστάσεις κατασκευής και οι λεπτομέρειες συγκόλλησης πρέπει να ελέγχονται με βάση το επίσημο σχέδιο πρότυπου και το εγκεκριμένο σχέδιο εγκατάστασης του σχεδίου.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση GB/T 554-2008 τύπου Α ευρείας βάσης διπλής βίτσης και ονομαστικής διαμέτρου από 100 έως 800 mm.

Βήμα 2: Επιβεβαιώστε το απαιτούμενο πρότυπο SWL, την κατεύθυνση της γραμμής αγκυροβολίας, το μέγεθος του σχοινιού, τη γωνία οδήγησης της γραμμής και τη διάταξη τυλίγματος γύρω από τα κομμάτια.

Βήμα 3: Επιβεβαίωση της θέσης εγκατάστασης, της ενίσχυσης του καταστρώματος, της απαίτησης για καμπύλη, της λεπτομέρειας συγκόλλησης σωλήνα-βάσης και της ευθύνης συγκόλλησης στο ναυπηγείο.

Βήμα 4: Επιβεβαιώστε τις απαιτήσεις για το υλικό: χάλυβα C-Mn, ανοξείδωτο χάλυβα ή ειδικό χάλυβα για εφαρμογές χαμηλής θερμοκρασίας/κατηγορίας πάγου, εάν ορίζεται.

Βήμα 5: Επιβεβαιώστε την επεξεργασία της επιφάνειας: προετοιμαστικό, πλήρες σύστημα θαλάσσιας επικάλυψης, γαλβανισμένο φινίρισμα, γυαλισμένο ανοξείδωτο χάλυβα ή φινίρισμα που καθορίζεται από τον πελάτη.

Βήμα 6: Επιβεβαιώστε το πεδίο εφαρμογής του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης, επιθεώρηση συγκόλλησης ή επιθεώρηση μαρτύρων σύμφωνα με τις απαιτήσεις του έργου.

Βήμα 7: Παροχή ποσότητας, τύπου σκάφους εφαρμογής, προορισμού παράδοσης, απαιτούμενου χρόνου παράδοσης, σχεδίου GA, σχεδίου εγκατάστασης στο κατάστρωμα ή φωτογραφιών αναφοράς, εάν υπάρχουν.

Δομή

Two vertical steel pipe bitts | Wide welded base plate | Bitt cap / cover plate | Stiffeners according to size | Bevelled pipe-to-base welded joint | Deck welding interface | Ground smooth rope-contact surface | Shop primer or specified final coating

Πλεονεκτήματα κατασκευής, συγκόλλησης και μηχανικής

• Ο σχεδιασμός της ευρείας βάσης τύπου Α παρέχει μεγαλύτερη περιοχή επαφής του καταστρώματος από ό,τι οι ενσωματωμένες ή απλές ρυθμίσεις στροφών, βοηθώντας το ναυπηγείο να μεταφέρει τη δύναμη αγκυρώσεως στην ενισχυμένη δομή του καταστρώματος.

• Η κατασκευή ατσάλινου σωλήνα ή κυλικού σωλήνα είναι κατάλληλη για ελεγχόμενη συγκόλληση, προσαρμογή διαστάσεων και επιλογή ειδικού υλικού για το έργο.

• Οι αρθρώσεις σωλήνα-βάσης μπορούν να παρασκευαστούν με κομβικές αυλακώσεις και συγκόλληση βαθιάς διείσδυσης σύμφωνα με το σχέδιο σχεδίου, υποστηρίζοντας ισχυρότερη συνέχεια συγκόλλησης στην κύρια περιοχή μεταφοράς φορτίου.

• Οι διαμήκεις ραφές των σωλήνων, οι άκρες των καπακιών και οι εξωτερικές περιοχές επαφής με το σχοινί πρέπει να γδάρουν και να γίνουν ομαλές μετά την κατασκευή, ώστε να μειώνεται η τοπική επαφή με τα σχοινιά αγκυρώσεως.

• Το εύρος των τυποποιημένων μεγεθών από 100 έως 800 mm επιτρέπει στα ναυπηγεία να ταιριάζουν με το μέγεθος του δοχείου με τη διάταξη αγκυροβολής του πλοίου, τις απαιτήσεις SWL, τον χώρο στο κατάστρωμα και το βάρος μεταφοράς.

• Οι πληροφορίες του προτύπου GB/T 554-2008 υποστηρίζουν επίσης την επιβεβαίωση του υλικού, τον έλεγχο κατασκευής, την επιθεώρηση της εμφάνισης, την σήμανση και τον σχεδιασμό προστασίας από τη διάβρωση κατά την προμήθεια.

• Για τα κατηγοριοποιημένα έργα νέας κατασκευής ή αντικατάστασης, η ιχνηλασιμότητα του υλικού, η διαδικασία συγκόλλησης, το πεδίο της επιθεώρησης και η ενίσχυση του καταστρώματος θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή αντί να θεωρούνται.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: GB/T 554-2008 → χρησιμοποιείται όταν το ναυπηγείο ή οι προδιαγραφές του ιδιοκτήτη απαιτούν κινεζικά πρότυπα δοκάρια αγκυροβολής.

• Τύπος: Τύπος Α ευρείας βάσης διπλή βάρδια → κατάλληλη για θωρακισμένους σταθμούς αγκυροβολίας που απαιτούν ευρύ βάθος βάσης.

• Ονομαστική διάμετρος: 100 / 125 / 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 / 560 / 630 / 710 / 800 mm → επιλέξτε από SWL, σχέδιο δοχείου και χώρο εγκατάστασης.

• Τυποποιημένο SWL: 29 έως 981 kN → θα πρέπει να θεωρείται ως ασφαλές φορτίο λειτουργίας από τον προμηθευόμενο τυποποιημένο πίνακα, και όχι ως φορτίο σπάσματος σχοινιού.

• Κατασκευή: Σιδηρουργική σωλήνα ή τυλιγμένη χάλυβα πλάκα σωλήνα συγκολλημένη συναρμολόγηση → τελική πηγή σωλήνα και επεξεργασία ραφής πρέπει να επιβεβαιωθεί πριν από την παραγωγή.

• Απαιτήσεις συγκόλλησης: Προετοιμασία της βέβλης και συγκόλληση βαθιάς διείσδυσης όπως ορίζεται → οι λεπτομέρειες συγκόλλησης σωλήνα-βάσης και συγκόλλησης κατάρτισης πρέπει να ακολουθούν το σχέδιο και το WPS.

• Προστασία σχοινιών: Η γείωση της ομαλής συγκόλλησης και της επιφάνειας επαφής → συμβάλλει στη μείωση της συσκότισης του σχοινιού στο σώμα του δοχείου και στις περιοχές του καπάκιου.

• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + epoxy shop primer ως σημείο αναφοράς → τελική επίστρωση ή γαλβανισμός ακολουθεί τις προδιαγραφές χρωματισμού του δοχείου.

• Απαιτούμενο πιστοποιητικό: Διαθέσιμο σύμφωνα με το πεδίο εφαρμογής της παραγγελίας → έγκριση κατηγορίας, επιθεώρηση μαρτύρων και πιστοποιητικό υλικού πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Πώς Λειτουργεί

Mooring line approaches the deck bollard → Rope is turned around the two bitts according to the mooring arrangement → Load is transferred from the bitts to the wide welded base → Deck welds and reinforced deck structure carry the mooring reaction → Inspection and final coating are completed according to project requirement

Εφαρμογές

Ναυτιλιακά πλοία. Τανκεροφόρα. Μεταφορείς χύδην. Κοντεϊνοφόρα.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν ανάλογα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ιχνηλασιμότητα του υλικού, τις απαιτήσεις συγκόλλησης και τη διαδικασία έγκρισης από την κοινωνία κατηγοριών.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Πώς θα πρέπει να επιλέγεται το σωστό μέγεθος στύλου GB/T 554 τύπου Α;

Α1: Επιλέξτε τη ονομαστική διάμετρο σύμφωνα με το απαιτούμενο στύλο SWL, τη διάταξη αγκυροβολίας του πλοίου, το μέγεθος του σχοινιού, τη γωνία οδήγησης της γραμμής, τον χώρο στο κατάστρωμα και το σχέδιο εγκατάστασης στο ναυπηγείο.Οι λεπτομέρειες ενίσχυσης και συγκόλλησης του καταστρώματος πρέπει να ελέγχονται από τον σχεδιαστή του σκάφους ή το ναυπηγείο.

Ε2: Μπορεί αυτό το στήριγμα τύπου Α να κατασκευαστεί από κυλισμό σωλήνων από χαλύβδινη πλάκα αντί για τυποποιημένο σωλήνα από χαλύβδινο;

Α2: Ναι, αυτό μπορεί να συζητηθεί όταν το επιτρέπει η προδιαγραφή του έργου.αλλά η διαμήκη ραφή και η περιοχή επαφής με το σκοινί πρέπει να είναι ομαλή, και η έγκριση του υλικού / της συγκόλλησης πρέπει να επιβεβαιώνεται πριν από την παραγωγή.

Ε3: Είναι το SWL στον πίνακα το ίδιο με το φορτίο σπάσματος σχοινιού;

Α3: Όχι. Ο πίνακας SWL είναι το ασφαλές φορτίο λειτουργίας που χρησιμοποιείται για την επιλογή της αγκυροβολίας.Ο σχεδιασμός της δομής και του καταστρώματος δεν θα πρέπει να συγχέεται με τον στύλο SWL, εκτός εάν η προδιαγραφή του έργου ορίζει σαφώς τη σχέση.
