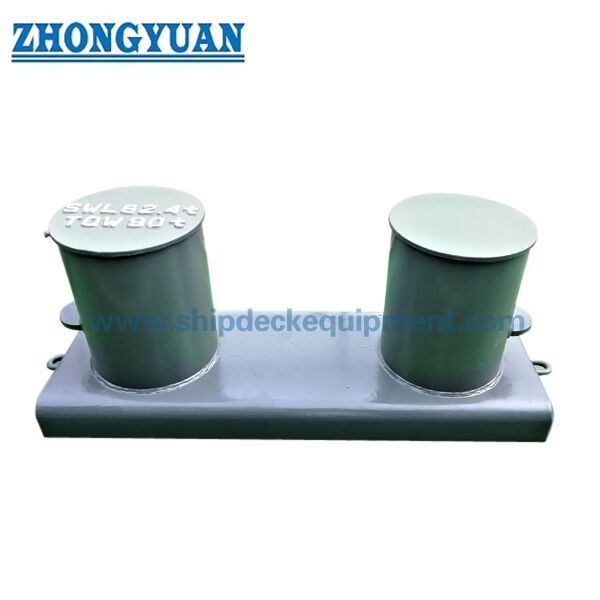

Κατασκευασμένη κολώνα αγκυροβόλησης διπλού μπιτ με φαρδιά πλάκα βάσης | JIS F 2001 Τύπος Β

Κατασκευασμένη κολώνα αγκυροβόλησης διπλού μπιτ με φαρδιά πλάκα βάσης | JIS F 2001 Τύπος Β

Επισκόπηση προϊόντος

Η κατασκευασμένη κολώνα πρόσδεσης JIS F 2001 Type B είναι ένα εξάρτημα πρόσδεσης πλοίου με συγκόλληση στο κατάστρωμα που χρησιμοποιείται για τη στερέωση γραμμών πρόσδεσης στα καταστρώματα σκαφών. Η διάταξη Τύπου Β χρησιμοποιεί δύο κατασκευασμένους στύλους σε μια ευρεία πλάκα βάσης και η κολόνα επιλέγεται κανονικά βάσει τυπικού τύπου, ονομαστικής διαμέτρου, SWL, διάταξης καταστρώματος, τύπου σχοινιού, διεπαφής συγκόλλησης, απαίτησης επίστρωσης και εμβέλειας πιστοποιητικού.

Για αυτήν την κατασκευή από συγκολλημένο χάλυβα, οι στύλοι μπορούν να κατασκευαστούν από χαλύβδινο σωλήνα ή από χαλύβδινη πλάκα τυλιγμένη σε σωλήνα και συγκολλημένη. Η σύνδεση σωλήνα με βάση θα πρέπει να προετοιμαστεί με κατάλληλη συγκόλληση με αυλάκι και η σύνδεση του καταστρώματος θα πρέπει να ακολουθεί τις εγκεκριμένες λεπτομέρειες συγκόλλησης ναυπηγείου. Οι ραφές ή οι άκρες συγκόλλησης που μπορεί να έρθουν σε επαφή με τη γραμμή πρόσδεσης θα πρέπει να είναι επενδεδυμένες και λεία για τη μείωση της τοπικής τριβής του σχοινιού κατά το σέρβις.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: κατασκευασμένη κολώνα πρόσδεσης διπλού κομματιού με φαρδιά πλάκα βάσης → σημείο πρόσδεσης συγκολλημένου στο κατάστρωμα για διατάξεις καταστρώματος πλοίων.

• Πρότυπο και τύπος: JIS F 2001 Type B, με αναφορά ISO 13795 → κολόνα τύπου βάσης για πλοία και εφαρμογές ναυτιλιακής τεχνολογίας.

• Εύρος SWL: 29 έως 981 kN από τον παρεχόμενο πίνακα → χρησιμοποιείται για την αρχική επιλογή μεγέθους κολώνας. Η ενίσχυση και η έγκριση του καταστρώματος εξακολουθούν να εξαρτώνται από το έργο.

• Εύρος ονομαστικής διαμέτρου: 100 έως 800 mm → καλύπτει μικρές έως μεγάλες θέσεις πρόσδεσης στο κατάστρωμα πλοίων εντός του παρεχόμενου εύρους μεγεθών Τύπου Β.

• Εξωτερική διάμετρος ανάρτησης: Φ114,3 έως Φ812,8 mm → διάσταση κλειδιού για οπτικό έλεγχο, σχεδιασμό κατασκευής και αντιστοίχιση σχεδίου ιστοσελίδας.

• Εύρος βάρους: 18,9 έως 3071 kg → χρήσιμο για προσφορά, χειρισμό, συσκευασία, σχεδιασμό μεταφοράς και προετοιμασία εγκατάστασης ναυπηγείου.

• Οδός κατασκευής: χαλύβδινος σωλήνας ή χαλύβδινη πλάκα τυλιγμένη σε σωλήνα → οι διαμήκεις συγκολλήσεις και οι περιοχές που έρχονται σε επαφή με το σχοινί πρέπει να είναι λείες, όπου χρειάζεται.

• Επεξεργασία επιφάνειας: Ανατινάξεις Sa 2.5 + εποξειδικό αστάρι μιας στρώσης ως αναφοράς → γυαλισμένο, γαλβανισμένο ή προσαρμοσμένο φινίρισμα μπορεί να συζητηθεί όταν καθορίζεται.

Βασικές Τεχνικές Παράμετροι

Διαστάσεις κύριας ιστοσελίδας για κατασκευασμένο στύλο αγκυροβόλησης διπλού bitt JIS F 2001 Type B. Οι διαστάσεις είναι σε mm εκτός αν αναφέρεται διαφορετικά. Οι τιμές SWL προέρχονται από τον παρεχόμενο πίνακα και δεν πρέπει να μετατραπούν σε MBL σχοινιού, δοκιμαστικό φορτίο ή φορτίο θραύσης χωρίς επιβεβαίωση έργου.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε την κατασκευασμένη κολόνα πρόσδεσης διπλού bit από JIS F 2001 Type B και επιλέξτε την ονομαστική διάμετρο / SWL σύμφωνα με τη διάταξη πρόσδεσης του σκάφους.

Βήμα 2: Επιβεβαιώστε τον τύπο σχοινιού, το μέγεθος του σχοινιού, την αναμενόμενη κατεύθυνση του καλωδίου σχοινιού, τη διάταξη της γραμμής πρόσδεσης και εάν η κολόνα προορίζεται για νέα κατασκευή ή αντικατάσταση.

Βήμα 3: Επιβεβαιώστε τη θέση εγκατάστασης του καταστρώματος, την ενίσχυση του καταστρώματος, τη διεπαφή συγκόλλησης της πλάκας βάσης, την προετοιμασία του αυλακιού και οποιαδήποτε απαίτηση συγκόλλησης ναυπηγείου ή NDT.

Βήμα 4: Επιβεβαιώστε την απαίτηση κατασκευής: στύλοι χαλύβδινων σωλήνων ή χαλύβδινη πλάκα τυλιγμένη σε σωλήνα, συγκόλληση αυλακιού από σωλήνα σε βάση και λείανση ραφών συγκόλλησης σε περιοχές επαφής με σχοινί.

Βήμα 5: Επιβεβαιώστε την ποιότητα υλικού, την επιφανειακή επεξεργασία, το σύστημα επίστρωσης, την απαίτηση γαλβανισμένου / γυαλισμένου, εάν υπάρχει, και την απαίτηση προστασίας από τη διάβρωση.

Βήμα 6: Επιβεβαιώστε το εύρος του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό τάξης, επιθεώρηση μάρτυρα ή απαίτηση έγκρισης τάξης.

Βήμα 7: Καταχωρίστε την ποσότητα, τον τύπο του σκάφους, το σχέδιο εγκατάστασης ή τη φωτογραφία αναφοράς, τον προορισμό παράδοσης, την απαίτηση συσκευασίας και τον απαιτούμενο χρόνο παράδοσης.

Δομή

Δύο κατασκευασμένοι κάθετοι στύλοι | Φαρδιά πλάκα βάσης | Συγκολλήσεις αυλακώσεων από σωλήνα σε βάση | Ακμή συγκόλλησης καταστρώματος | Ομαλό έδαφος ραφές σχοινιού επαφής | Κατασκευή σωλήνων από χάλυβα ή έλασης | Αγοράστε αστάρι ή συγκεκριμένη επεξεργασία επιφάνειας

Πλεονεκτήματα Τεχνολογίας Κατασκευής, Συγκόλλησης & Πρόσδεσης

• Η πλάκα βάσης τύπου Β παρέχει μια σαφή διεπαφή συγκολλημένης στο κατάστρωμα για τους σταθμούς πρόσδεσης πλοίων. η τελική ενίσχυση του καταστρώματος και οι λεπτομέρειες συγκόλλησης θα πρέπει να επιβεβαιωθούν από το ναυπηγείο ή το γραφείο μελετών.

• Οι στύλοι σωλήνων από χάλυβα ή οι στύλοι σωλήνων από έλασμα χάλυβα μπορούν να χρησιμοποιηθούν σύμφωνα με τις απαιτήσεις του έργου, τη διαθεσιμότητα υλικών και το σχέδιο κατασκευής.

• Όταν η πλάκα τυλίγεται σε σωλήνα, η διαμήκης ραφή πρέπει να συγκολληθεί και να λειανθεί, ειδικά όπου το σχοινί μπορεί να περάσει ή να έρθει σε επαφή με την επιφάνεια του στύλου.

• Η προετοιμασία αυλάκωσης στη σύνδεση σωλήνα με βάση υποστηρίζει βαθύτερη διείσδυση συγκόλλησης και καλύτερη δομική συνέχεια όταν εκτελείται σύμφωνα με εγκεκριμένο WPS.

• Το άκρο συγκόλλησης του καταστρώματος μπορεί να προετοιμαστεί για συγκόλληση βαθιάς διείσδυσης όπου απαιτείται από το σχέδιο του έργου, αλλά η τελική μορφή συγκόλλησης, το σκέλος συγκόλλησης, το NDT και η μαρτυρία κατηγορίας θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

• Οι λείες, ντυμένες επιφάνειες που έρχονται σε επαφή με σχοινί συμβάλλουν στη μείωση της απότομης τοπικής επαφής με συρματόσχοινο, σχοινί από ίνες μανίλα/σιζάλ ή συνθετικό σχοινί κατά τη διάρκεια του κανονικού χειρισμού πρόσδεσης.

• Η παρεχόμενη περιοχή SWL από 29 έως 981 kN επιτρέπει στον αγοραστή να επιλέξει με καθήκον πρόσδεσης χωρίς ανάμειξη SWL με σχοινί MBL, δοκιμαστικό φορτίο ή φορτίο θραύσης.

• Η επεξεργασία επιφάνειας μπορεί να ευθυγραμμιστεί με τις προδιαγραφές βαφής του σκάφους, το περιβάλλον διάβρωσης και τις απαιτήσεις επιθεώρησης ιδιοκτήτη.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: JIS F 2001 Τύπος B → χρήση όταν το σχέδιο του σκάφους ή η προδιαγραφή του ιδιοκτήτη απαιτεί τη διάταξη κολώνας βάσης τύπου Β.

• Όνομα προϊόντος: Κατασκευασμένη κολώνα πρόσδεσης διπλού κομματιού → εξάρτημα πρόσδεσης κατάστρωμα για τη στερέωση γραμμών πρόσδεσης, όχι προϊόν ανύψωσης.

• Μορφή βάσης: Φαρδιά πλάκα βάσης → παρέχει το αποτύπωμα συγκόλλησης του καταστρώματος και πρέπει να ελεγχθεί με ενίσχυση του καταστρώματος και λεπτομέρειες συγκόλλησης.

• Εύρος SWL: 29 έως 981 kN → επιλέξτε σύμφωνα με τον παρεχόμενο πίνακα και τον υπολογισμό πρόσδεσης έργου.

• Ονομαστική διάμετρος: 100 έως 800 mm → βάση κύριου μεγέθους για προσφορά, αντιστοίχιση σχεδίων και αναγνώριση προϊόντος.

• Επιλογές υλικού: χάλυβας C-Mn / ανοξείδωτος χάλυβας / ειδικός χάλυβας για έργα παγοθραυστικών → τελική ποιότητα υλικού και ιχνηλασιμότητα προς επιβεβαίωση.

• Μέθοδος κατασκευής: Χαλύβδινος σωλήνας ή χαλύβδινη πλάκα τυλιγμένη σε σωλήνα → Το φινίρισμα της ραφής συγκόλλησης είναι σημαντικό για την προστασία από την επαφή με το σχοινί.

• Απαίτηση συγκόλλησης: Συγκολλήσεις σωλήνων στη βάση και στο κατάστρωμα προετοιμασμένες με αυλάκι → τελική μορφή συγκόλλησης, WPS, NDT και εμβέλεια μάρτυρα κατηγορίας που πρέπει να επιβεβαιωθούν.

• Ισχύουσα αναφορά σχοινιού: το συρματόσχοινο, το σχοινί από ίνες μανίλα και σιζάλ, το συνθετικό σχοινί → το μέγεθος σχοινιού και η διάταξη του μολύβδου πρέπει να επιβεβαιωθούν με το σχέδιο του σκάφους.

• Επεξεργασία Επιφανείας: Ανατινάξεις Sa 2.5 + εποξειδικό αστάρι ως αναφορά → τελική επίστρωση, γαλβανισμό ή γυαλισμένο φινίρισμα ακολουθεί τις απαιτήσεις του έργου.

• Απαίτηση Πιστοποιητικού: διαθέσιμο κατόπιν αιτήματος σύμφωνα με την απαίτηση του έργου → Το πεδίο επιθεώρησης και έγκρισης τάξης πρέπει να επιβεβαιωθεί πριν από την προσφορά.

Πώς λειτουργεί

Η γραμμή πρόσδεσης οδηγείται γύρω από τη διπλή δέσμη → Το φορτίο σχοινιού συγκρατείται από τους δύο κατασκευασμένους στύλους → Τοπικές μεταφορές δύναμης μέσω των συγκολλήσεων σωλήνα σε βάση και της ευρείας πλάκας βάσης → Το φορτίο μεταφέρεται στην ενισχυμένη δομή καταστρώματος μέσω της συγκόλλησης καταστρώματος → Η επιθεώρηση και η τελική επίστρωση ολοκληρώνονται σύμφωνα με τις απαιτήσεις του έργου

Εφαρμογές

Μεταφορείς χύδην φορτίου | Δεξαμενόπλοια | Πλοία εμπορευματοκιβωτίων | Πλοία γενικού φορτίου | Σκάφη εργασίας | Ρυμουλκά | Σταθμοί πρόσδεσης στο κατάστρωμα πλοίων | Έργα νεότευκτων ναυπηγείων | Έργα αντικατάστασης και επισκευής

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να τακτοποιηθούν σύμφωνα με την απαίτηση του έργου, το εύρος της επιθεώρησης, την ιχνηλασιμότητα του υλικού, την τεκμηρίωση συγκόλλησης και τη διαδικασία έγκρισης της ταξικής κοινωνίας.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers.

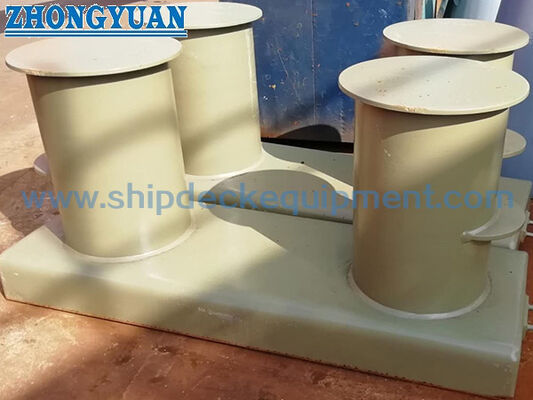

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Πώς πρέπει να επιλεγεί το σωστό μέγεθος κολώνας JIS F 2001 Type B;

A1: Επιλέξτε την ονομαστική διάμετρο και το SWL σύμφωνα με τη διάταξη πρόσδεσης του σκάφους, τον τύπο σχοινιού, το μέγεθος σχοινιού, την κατεύθυνση του καλωδίου σχοινιού, την ενίσχυση του καταστρώματος και την απαίτηση έγκρισης έργου. Ο παρεχόμενος πίνακας SWL προορίζεται για επιλογή κολώνας και δεν πρέπει να αντιμετωπίζεται ως MBL σχοινιού ή ως δοκιμαστικό φορτίο.

Ε2: Γιατί είναι σημαντική η φαρδιά πλάκα βάσης για κολώνες τύπου Β;

A2: Η φαρδιά πλάκα βάσης παρέχει τη διεπαφή συγκόλλησης του καταστρώματος και βοηθά στην κατανομή της δύναμης της κολόνας στη δομή του πλοίου. Το πραγματικό πάχος της πλάκας καταστρώματος, η ενίσχυση, η μορφή συγκόλλησης και οι απαιτήσεις επιθεώρησης θα πρέπει να επιβεβαιώνονται από το ναυπηγείο ή το γραφείο σχεδιασμού.

Ε3: Ποιες λεπτομέρειες συγκόλλησης και κατασκευής πρέπει να επιβεβαιωθούν πριν από την παραγγελία;

A3: Επιβεβαιώστε εάν οι στύλοι είναι κατασκευασμένοι από χαλύβδινο σωλήνα ή ελασματοποιημένο χαλύβδινο σωλήνα, τη λεπτομέρεια συγκόλλησης από σωλήνα σε αυλάκωση, προετοιμασία συγκόλλησης καταστρώματος, απαίτηση σκέλους συγκόλλησης ή διείσδυσης, πεδίο εφαρμογής WPS / NDT, πιστοποιητικό υλικού, επεξεργασία επιφάνειας και εάν απαιτείται μαρτυρία τάξης.
