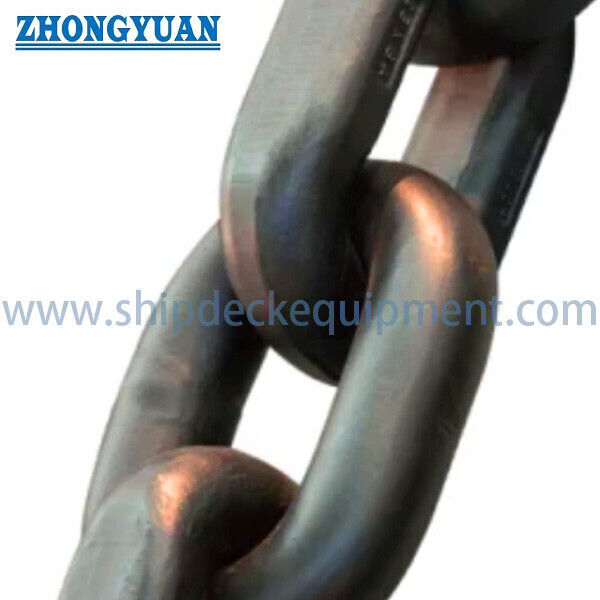

Υψηλής τέντωσης στρογγυλή αλυσίδα εξόρυξης σύνδεσης.

Αλυσίδα εξόρυξης στρογγυλών κρίκων υψηλής αντοχής | Αλυσίδα μεταφορέα Βαθμού Β & Γ 14-34 mm

Επισκόπηση προϊόντος

Αυτή η αλυσίδα εξόρυξης στρογγυλών κρίκων υψηλής αντοχής είναι αλυσίδα έλξης συγκολλημένη με αντίσταση για συνεχείς μεταφορείς και εξοπλισμό εξόρυξης που χρησιμοποιείται στην εξόρυξη άνθρακα και σε παρόμοια συστήματα διαχείρισης ορυκτών βαρέως τύπου. Τυπικές εγκαταστάσεις περιλαμβάνουν μεταφορείς ξύστρας, θωρακισμένους μεταφορείς μετώπου, φορτωτές σταδίων, οδοκαθαριστές, αλυσίδες άνθρακα και συστήματα έλξης που σχετίζονται με κόφτες. Η αλυσίδα έχει σχεδιαστεί για να εμπλέκεται με αντίστοιχους οδοντωτούς τροχούς κίνησης και να μεταδίδει κυκλική δύναμη έλξης μέσω βαθμονομημένων στρογγυλών κρίκων.

Η παρεχόμενη γκάμα καλύπτει ονομαστικά μεγέθη αλυσίδας από 14 × 50 mm έως 34 × 126 mm, με δυνάμεις δοκιμής/επαλήθευσης Βαθμού Β και Γ και ελάχιστες δυνάμεις θραύσης. Η επιλογή δεν πρέπει να βασίζεται μόνο στη διάμετρο ή τη δύναμη θραύσης. Η παραγγελθείσα αλυσίδα πρέπει να ταιριάζει με το σχέδιο του εξοπλισμού, τη γεωμετρία της θήκης του οδοντωτού τροχού, το βήμα, τη διάταξη των κλώνων, τη διάταξη των ξυστρών, το μήκος της αλυσίδας, την απαίτηση για αντίστοιχο μήκος, το περιβάλλον λειτουργίας και το πρότυπο επιθεώρησης. Αυτό το προϊόν δεν είναι αλυσίδα ανύψωσης, αλυσίδα ανάρτησης ή αλυσίδα ανάρτησης.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Αλυσίδα εξόρυξης στρογγυλών κρίκων υψηλής αντοχής → στοιχείο έλξης για μεταφορείς ξύστρας και μηχανήματα εξόρυξης, όχι για ανύψωση.
• Κατασκευή: Στρογγυλοί κρίκοι συγκολλημένοι με αντίσταση και βαθμονομημένοι → η ακεραιότητα της συγκόλλησης, η ακρίβεια του βήματος, η γεωμετρία του κρίκου και η συνέπεια της θερμικής επεξεργασίας είναι βασικά σημεία ποιότητας.
• Παρεχόμενη γκάμα μεγεθών: 14 × 50 έως 34 × 126 mm → η ονομαστική ταυτότητα της αλυσίδας εκφράζεται ως διάμετρος κρίκου d × βήμα p.
• Βαθμοί αντοχής: Βαθμός Β και Γ στον παρεχόμενο πίνακα → η επιλογή βαθμού ακολουθεί το σχεδιασμό του εξοπλισμού και το καθορισμένο πρότυπο μηχανικής απόδοσης.
• Εύρος δύναμης δοκιμής/επαλήθευσης: 150 έως 1160 kN → δύναμη επαλήθευσης που χρησιμοποιείται για τη δοκιμή της αλυσίδας· δεν είναι ασφαλές ωφέλιμο φορτίο.
• Εύρος ελάχιστης δύναμης θραύσης: 190 έως 1450 kN → τιμή αποδοχής καταστροφικής δοκιμής· δεν είναι επιτρεπόμενο φορτίο λειτουργίας.
• Πρότυπα αναφοράς: GB/T 12718-2009, ISO 610:1990, DIN 22252, ή προδιαγραφή έργου → το ακριβές κανονιστικό πρότυπο πρέπει να επιβεβαιώνεται για κάθε παραγγελία.
• Υλικό και φινίρισμα: 25MnV ή κατάλληλος χάλυβας κράματος Cr-Ni-Mo, με φυσική, βαμμένη ή προδιαγραφόμενη από το έργο κατάσταση επιφάνειας → η ακριβής ποιότητα, η θερμική επεξεργασία και η επίστρωση απαιτούν επιβεβαίωση.

Κύριες Τεχνικές Παράμετροι

Ορολογία Φορτίου και Επιλογή Βαθμού

• Δύναμη Επαλήθευσης / Δοκιμής: Η καθορισμένη δύναμη επαλήθευσης που εφαρμόζεται κατά τη δοκιμή για να επιβεβαιωθεί ότι η αλυσίδα πληροί την απαιτούμενη απαίτηση βαθμού. Δεν είναι SWL, WLL ή επιτρεπόμενο φορτίο λειτουργίας.
• Ελάχιστη Δύναμη Θραύσης: Η ελάχιστη δύναμη καταστροφικής δοκιμής που απαιτείται από το επιλεγμένο πρότυπο ή τη συμφωνημένη προδιαγραφή. Δεν πρέπει να χρησιμοποιείται απευθείας ως φορτίο σχεδιασμού του μεταφορέα.
• Βαθμός Β και Γ: Βαθμοί μηχανικής απόδοσης που ορίζονται από τη δύναμη επαλήθευσης/δοκιμής, τη δύναμη θραύσης, την επιμήκυνση, την κόπωση και άλλες τυπικές απαιτήσεις. Ο βαθμός δεν καθορίζεται μόνο από την σκληρότητα της επιφάνειας.
• Φορτίο Σχεδιασμού Συστήματος: Καθορίζεται από τον σχεδιαστή του μεταφορέα ή του εξοπλισμού χρησιμοποιώντας την έλξη της αλυσίδας, τη δυναμική φόρτιση, το σοκ εκκίνησης, τη διάταξη των κλώνων, την κατάσταση του οδοντωτού τροχού, την ανοχή φθοράς, τον συντελεστή υπηρεσίας και το καθήκον λειτουργίας.
• Βαθμός Δ, συμπαγής αλυσίδα, αλυσίδα επίπεδων κρίκων και ενισχυμένη αλυσίδα: Ξεχωριστές διαμορφώσεις που απαιτούν τις δικές τους διαστάσεις, μηχανικούς πίνακες και βάση έγκρισης· δεν περιλαμβάνονται σε αυτόν τον πίνακα στρογγυλών κρίκων Βαθμού Β/Γ.

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε το κανονιστικό πρότυπο, το ονομαστικό μέγεθος αλυσίδας d × p, τον Βαθμό Β ή Γ, και αν η παραγγελία αφορά ένα πλήρες νέο σύστημα αλυσίδας ή μια αλυσίδα αντικατάστασης.

Βήμα 2: Παρέχετε τον τύπο και το μοντέλο του εξοπλισμού, τη διάταξη κίνησης, τον αριθμό των κλώνων αλυσίδας, το σχέδιο του οδοντωτού τροχού ή τις διαστάσεις της θήκης, τον τύπο του συνδετήρα και τη σήμανση της υπάρχουσας αλυσίδας, εάν είναι διαθέσιμη.

Βήμα 3: Επιβεβαιώστε το συνολικό μήκος της αλυσίδας ή τον αριθμό των κρίκων, την απαίτηση για αντίστοιχο ζεύγος, τη διάταξη των ξυστρών, τη διάταξη των συνδετήρων, την απόσταση των κέντρων των αλυσίδων και την επιτρεπόμενη ανοχή μήκους.

Βήμα 4: Επιβεβαιώστε τον βαθμό χάλυβα, την απαίτηση θερμικής επεξεργασίας, την απαιτούμενη κατάσταση επιφάνειας, τις συνθήκες διάβρωσης υπόγειας, τη θερμοκρασία λειτουργίας, το λειαντικό υλικό και την πρακτική συντήρησης.

Βήμα 5: Επιβεβαιώστε το πεδίο εφαρμογής της επιθεώρησης: διαστατική επιθεώρηση, δύναμη επαλήθευσης/δοκιμής, δειγματοληψία δύναμης θραύσης, επιμήκυνση, κάμψη/εκτροπή, δοκιμή κόπωσης, ανάλυση υλικού, ιχνηλασιμότητα συγκόλλησης και θερμικής επεξεργασίας, και παρακολούθηση από τρίτους, εάν απαιτείται.

Βήμα 6: Παρέχετε ποσότητα, μέθοδο συσκευασίας, προορισμό ορυχείο ή χώρα, απαιτούμενη ημερομηνία παράδοσης, επείγουσα ανάγκη αντικατάστασης, και φωτογραφίες ή σχέδια της υπάρχουσας αλυσίδας, του οδοντωτού τροχού, της ξύστρας και του συνδετήρα.

Έλεγχος Κατασκευής και Θερμικής Επεξεργασίας

• Η στρογγυλή ράβδος διαμορφώνεται στην καθορισμένη γεωμετρία κρίκου και συνδέεται με συγκόλληση με αντίσταση. Η υπερβολική συγκόλληση, η κοπή, η θέση της συγκόλλησης και η περιοχή που επηρεάζεται από τη θερμότητα πρέπει να ελέγχονται χωρίς να μειώνεται η απαιτούμενη διατομή του κρίκου.
• Η βαθμονόμηση του κρίκου ελέγχει το βήμα, το εξωτερικό πλάτος, τη στρέψη και τη συνολική γεωμετρία, ώστε η αλυσίδα να μπορεί να εμπλέκεται σταθερά με την καθορισμένη θήκη του οδοντωτού τροχού και τη διάταξη των ξυστρών.
• Η θερμική επεξεργασία επιλέγεται για να επιτευχθεί η απαιτούμενη ισορροπία αντοχής, σκληρότητας, αντοχής στην κόπωση και απόδοσης στη φθορά. Ο ακριβής κύκλος, τα όρια σκληρότητας και η κατανομή της σκληρότητας πρέπει να ακολουθούν τα εγκεκριμένα δεδομένα κατασκευής.
• Η δοκιμή με φορτίο και η διαστατική επιθεώρηση εντοπίζουν μη αποδεκτή μόνιμη παραμόρφωση, ελαττώματα συγκόλλησης ή γεωμετρία εκτός της απαιτούμενης ανοχής πριν από την απελευθέρωση.
• Για συστήματα διπλών κλώνων ή αντίστοιχων αλυσίδων, τα αντίστοιχα μήκη πρέπει να μετρώνται και να παρέχονται σύμφωνα με την καθορισμένη δύναμη ρύθμισης, το μήκος μέτρησης και την ανοχή αντιστοίχισης.
• Η επισκευή συγκόλλησης πεδίου, η τοπική θέρμανση, η ανεξέλεγκτη λείανση ή η επαναθερμική επεξεργασία μπορούν να αλλάξουν τη μηχανική απόδοση της αλυσίδας και δεν πρέπει να πραγματοποιούνται χωρίς εγκεκριμένη διαδικασία OEM ή κατασκευαστή.

Συμβατότητα Οδοντωτού Τροχού, Φθορά και Διάρκεια Ζωής

• Η διάμετρος d, το βήμα p, το εσωτερικό πλάτος, το εξωτερικό πλάτος και το προφίλ του κρίκου πρέπει να ταιριάζουν με τη γεωμετρία του οδοντωτού τροχού κίνησης και του οδηγού αλυσίδας. Μια ονομαστικά παρόμοια αλυσίδα μπορεί να είναι ασύμβατη εάν η μορφή της θήκης ή το βήμα διαφέρουν.
• Μια νέα αλυσίδα που εγκαθίσταται σε οδοντωτούς τροχούς με σοβαρή φθορά μπορεί να παρουσιάσει κακή έδραση, φόρτιση κρούσης, επιταχυνόμενη φθορά βήματος και άνιση κατανομή φορτίου. Ο σχεδιασμός αντικατάστασης πρέπει να αξιολογεί την αλυσίδα και τους οδοντωτούς τροχούς ως ένα σύστημα.
• Οι μεταφορείς διπλών κλώνων απαιτούν ελεγχόμενο αντίστοιχο μήκος για να αποτρέψουν έναν κλώνο από το να φέρει δυσανάλογο μερίδιο του φορτίου.
• Η επιθεώρηση πρέπει να επικεντρώνεται στην επιμήκυνση του βήματος, την απώλεια διαμέτρου στις περιοχές επαφής μεταξύ των κρίκων, την κατάσταση της συγκόλλησης, τους λυγισμένους ή στρεβλωμένους κρίκους, τη διάβρωση, τα σημεία σύνδεσης των ξυστρών και την ανώμαλη εμπλοκή του οδοντωτού τροχού.
• Η λίπανση, ο καθαρισμός, η τάση της αλυσίδας και τα όρια αντικατάστασης πρέπει να ακολουθούν τη διαδικασία του OEM του μεταφορέα και του ορυχείου· δεν πρέπει να υποτίθενται μόνο από το μέγεθος της αλυσίδας.

Χαρακτηριστικά Διαμόρφωσης Προϊόντος

• Πρότυπο Αναφοράς: GB/T 12718-2009 / ISO 610:1990 / DIN 22252 / προδιαγραφή έργου → η τελική βάση συμμόρφωσης θα δηλωθεί στην εντολή αγοράς.
• Μορφή Αλυσίδας: Αλυσίδα βαθμονομημένων στρογγυλών κρίκων → αυτή η σελίδα δεν καλύπτει συμπαγή, επίπεδων κρίκων ή αλυσίδα ανύψωσης.
• Βαθμός Αντοχής: Βαθμός Β ή Γ → επιλέξτε σύμφωνα με το σχεδιασμό του εξοπλισμού, το πρότυπο, το καθήκον κόπωσης και την απαίτηση αντικατάστασης.
• Εύρος Μεγεθών: 14 × 50 έως 34 × 126 mm στον παρεχόμενο πίνακα → πρόσθετα μεγέθη απαιτούν ξεχωριστή τεχνική επιβεβαίωση.
• Μέθοδος Κατασκευής: Κρίκοι συγκολλημένοι με αντίσταση → η συγκόλληση, η κοπή, η βαθμονόμηση και η θερμική επεξεργασία είναι ελεγχόμενα στάδια παραγωγής.
• Υλικό: 25MnV ή κατάλληλος χάλυβας κράματος Cr-Ni-Mo → η ακριβής ποιότητα και το πιστοποιητικό μύλου πρέπει να επιβεβαιωθούν.
• Μήκος Παράδοσης: Καθορισμένος αριθμός κρίκων, μήκος αλυσίδας ή αντίστοιχο ζεύγος → η συνθήκη μέτρησης και η ανοχή πρέπει να συμφωνηθούν.
• Κατάσταση Επιφάνειας: Φυσικό, βαμμένο ή προδιαγραφόμενο από το έργο σύστημα προστασίας από διάβρωση → η επίστρωση δεν πρέπει να αντιμετωπίζεται ως υποκατάστατο της μεταλλουργικής απόδοσης στη φθορά.
• Τεκμηρίωση: Πιστοποιητικό υλικού, αναφορά διαστάσεων, αναφορά μηχανικών δοκιμών, ιχνηλασιμότητα παρτίδας και επιθεώρηση από τρίτους → διαθέσιμα σύμφωνα με το συμφωνημένο πεδίο παραγγελίας.

Πώς Λειτουργεί

Ο οδοντωτός τροχός κίνησης εφαρμόζει ροπή στην βαθμονομημένη αλυσίδα → Οι στρογγυλοί κρίκοι εμπλέκονται με τις θήκες του οδοντωτού τροχού → Η έλξη της αλυσίδας κινεί τις ξύστρες ή τον συνδεδεμένο μηχανισμό εξόρυξης → Η κυκλική εφελκυστική δύναμη περνά μέσα από τους συνδεδεμένους και συγκολλημένους με αντίσταση κρίκους → Ο κλώνος επιστροφής ολοκληρώνει το κύκλωμα του μεταφορέα → Η τάση, η φθορά, η εμπλοκή του οδοντωτού τροχού και η επιμήκυνση της αλυσίδας παρακολουθούνται κατά τη λειτουργία

Εφαρμογές

Θωρακισμένοι μεταφορείς μετώπου (AFC) | Φορτωτές σταδίων ακτίνας (BSL) | Υπόγειοι μεταφορείς ξύστρας | Μεταφορείς μεταφοράς ξύστρας | Συστήματα έλξης οδοκαθαριστών | Συστήματα αλυσίδων άνθρακα | Εξοπλισμός έλξης που σχετίζεται με κόφτες τυμπάνου | Έργα αντικατάστασης μεταφορέων εξόρυξης

Δοκιμές, Επιθεώρηση και Τεκμηρίωση

Το σχέδιο επιθεώρησης πρέπει να συμφωνηθεί πριν από την παραγωγή και να συνδεθεί με το επιλεγμένο πρότυπο, τον βαθμό αλυσίδας, το μέγεθος της παρτίδας και την απαίτηση έγκρισης ορυχείου ή εξοπλισμού.

• Διαστατική επιθεώρηση: διάμετρος, βήμα, εσωτερικό/εξωτερικό πλάτος, θέση συγκόλλησης, στρέψη κρίκου, μήκος αλυσίδας και μήκος αντίστοιχου ζεύγους.
• Μηχανική επαλήθευση: δύναμη επαλήθευσης/δοκιμής, ελάχιστη δύναμη θραύσης, επιμήκυνση, κάμψη ή εκτροπή, και δοκιμή κόπωσης όταν απαιτείται από το κανονιστικό πρότυπο.
• Αρχεία υλικού και διαδικασίας: βαθμός χάλυβα, χημική ανάλυση, μηχανικές ιδιότητες, παρτίδα θερμικής επεξεργασίας, ιχνηλασιμότητα διαδικασίας συγκόλλησης και δεδομένα σκληρότητας όταν καθορίζονται.
• Έγγραφα απελευθέρωσης: αναφορά δοκιμής κατασκευαστή, πιστοποιητικό υλικού, αναφορά διαστάσεων, αναγνώριση παρτίδας, λίστα συσκευασίας και πιστοποιητικό επιθεώρησης από τρίτους σύμφωνα με το πεδίο παραγγελίας.
• Η έγκριση ασφάλειας εξόρυξης, η αποδοχή ορυχείου ή η πιστοποίηση ειδική για την αγορά υπόκειται στον προορισμό, την εφαρμογή του εξοπλισμού και την προσόντα του προμηθευτή· δεν υπονοείται ως τυπική παράδοση.

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Μπορεί αυτή η αλυσίδα εξόρυξης να χρησιμοποιηθεί για ανύψωση, ανάρτηση ή ανυψούμενα φορτία;

Α1: Όχι. Η αλυσίδα στρογγυλών κρίκων που καλύπτεται από τα GB/T 12718 και ISO 610 προορίζεται για εφαρμογές μεταφορέων εξόρυξης και έλξης, όχι για συσκευές ανύψωσης, αλυσίδες ανάρτησης ή υπηρεσίες ανάρτησης.

Ε2: Πώς πρέπει να επιλεγεί ο Βαθμός Β ή Γ;

Α2: Χρησιμοποιήστε την απαίτηση του OEM του μεταφορέα ή του μηχανήματος εξόρυξης, το κανονιστικό πρότυπο, τον υπολογισμό της έλξης της αλυσίδας, το δυναμικό φορτίο, την απαίτηση κόπωσης, το σχεδιασμό του οδοντωτού τροχού και τον υπάρχοντα βαθμό συστήματος. Μην επιλέγετε βαθμό μόνο συγκρίνοντας την ελάχιστη δύναμη θραύσης.

Ε3: Ποιες πληροφορίες απαιτούνται για μια αξιόπιστη προσφορά αλυσίδας αντικατάστασης;

Α3: Παρέχετε το πρότυπο, τη σήμανση της αλυσίδας, το μέγεθος d × p, τον βαθμό, το μοντέλο του εξοπλισμού, τον αριθμό των κλώνων, το συνολικό μήκος ή τον αριθμό των κρίκων, την απαίτηση για αντίστοιχο μήκος, τη διάταξη των ξυστρών, τις λεπτομέρειες του οδοντωτού τροχού και του συνδετήρα, τις απαιτούμενες δοκιμές, την ποσότητα, τον προορισμό και σαφείς φωτογραφίες ή σχέδια.
