Επισκόπηση προϊόντος

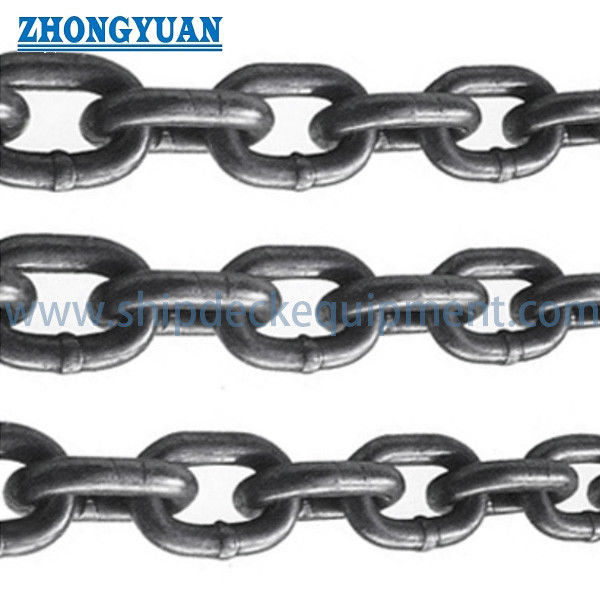

Η αλυσίδα από στρογγυλό χάλυβα DIN 764 είναι μια συγκολλημένη, βαθμονομημένη αλυσίδα που χρησιμοποιείται κυρίως ως στοιχείο έλξης σε συνεχείς αλυσίδες μεταφορέων. Ο ελεγχόμενος βήμα, το πλάτος των κρίκων και το μήκος μέτρησης πολλαπλών κρίκων είναι σημαντικά όπου η αλυσίδα πρέπει να εμπλέκεται με ένα γρανάζι, τροχό με εγκοπές, οδηγό ή σύστημα κυλίνδρων χωρίς αναπήδηση, μπλοκάρισμα ή άνιση μεταφορά φορτίου.

Η τρέχουσα σειρά DIN 764 χωρίζεται σε DIN 764-1 για βαθμό 3 και DIN 764-2 για βαθμό 5, και οι δύο με ονομαστικό βήμα t = 3,5 x d. Ο πίνακας 4-26 mm που παρέχεται αντιπροσωπεύει μια παλαιότερη ή εμπορική σειρά διαστάσεων DIN 764 και δεν πρέπει να παρουσιάζεται ως ο πλήρης τρέχων πίνακας μεγεθών και μηχανικών ιδιοτήτων DIN 764-1 / DIN 764-2 χωρίς έλεγχο της αγορασμένης τυπικής έκδοσης.

Τρέχουσα θέση προτύπου DIN 764

Τα DIN 764-1:2010-10 και DIN 764-2:2010-10 είναι τρέχοντα γερμανικά πρότυπα για δοκιμασμένες αλυσίδες από στρογγυλό χάλυβα με λεπτές ανοχές που χρησιμοποιούνται σε αλυσίδες μεταφορέων. Το Μέρος 1 καλύπτει τον βαθμό 3 και το Μέρος 2 καλύπτει τον βαθμό 5. Το προηγούμενο έγγραφο DIN 764-1:1992 βαθμού 2 έχει αποσυρθεί. οι εφαρμογές μεταφορέων ή ανυψωτήρων κάδων βαθμού 2 πρέπει να ελέγχονται έναντι του ισχύοντος τρέχοντος προτύπου, συμπεριλαμβανομένου του DIN 5696-1 όπου είναι σχετικό.

Οι αλυσίδες DIN 764 δεν είναι αλυσίδες ανύψωσης, αλυσίδες ανυψωτήρων, ιμάντες αλυσίδων ή αλυσίδες ασφάλισης φορτίου. Οι τιμές φορτίου θραύσης και δοκιμής δεν πρέπει να μετατρέπονται σε SWL ανύψωσης ή όριο ωφέλιμου φορτίου.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Βαθμονομημένη συγκολλημένη αλυσίδα από στρογγυλό χάλυβα → χρησιμοποιείται ως στοιχείο έλξης σε συστήματα συνεχών μεταφορέων.
• Τρέχοντες βαθμοί DIN: Βαθμός 3 σύμφωνα με το DIN 764-1 και βαθμός 5 σύμφωνα με το DIN 764-2 → ο ακριβής βαθμός πρέπει να επιλέγεται από τον σχεδιασμό του μεταφορέα και το αγορασμένο πρότυπο.
• Εύρος μεγεθών παλαιότερης παροχής: διάμετρος ράβδου 4 έως 26 mm → χρήσιμο για αντικατάσταση και εμπορική αναφορά μεγέθους, αλλά όχι αυτόματα το πλήρες τρέχον εύρος DIN.
• Ονομαστική γεωμετρία: Μορφή στρογγυλού κρίκου μεσαίου βήματος, γενικά t = 3,5 x d στο τρέχον πρότυπο → το μέγεθος της αλυσίδας πρέπει να ταιριάζει με τη διάμετρο, το βήμα, το πλάτος και το μήκος μέτρησης.
• Επιλογή ανοχής: Οι εφαρμογές με γρανάζια και κυλίνδρους απαιτούν διαφορετικό έλεγχο μήκους μέτρησης σύμφωνα με την καθορισμένη κλάση ανοχής → επιβεβαιώστε την κλάση και τη βάση μέτρησης πριν από την παραγωγή.
• Μέθοδος κατασκευής: Κρίκοι διαμορφωμένοι και συγκολλημένοι με flash-butt με βαθμονόμηση και δοκιμές → το προφίλ συγκόλλησης και η επαναληψιμότητα διαστάσεων επηρεάζουν την εμπλοκή κίνησης.
• Εύρος φορτίου θραύσης παροχής: 7 έως 320 kN → ένα όριο καταστροφής από τον παρεχόμενο πίνακα, όχι επιτρεπόμενη δύναμη λειτουργίας ή χωρητικότητα ανύψωσης.
• Επιφανειακή επεξεργασία: Αυτοχρωματισμένη, μαύρη επικαλυμμένη, επιψευδαργυρωμένη, γαλβανισμένη εν θερμώ ή επικάλυψη έργου → η καταλληλότητα της επεξεργασίας εξαρτάται από τον βαθμό, τη θερμική επεξεργασία, τη φθορά, την εφαρμογή και το περιβάλλον λειτουργίας.

Κύριες τεχνικές παράμετροι

Γεωμετρία αλυσίδας και αντιστοίχιση κίνησης

• Η διάμετρος της ράβδου d καθορίζει το ονομαστικό μέγεθος της αλυσίδας, ενώ το βήμα t ελέγχει τη διάταξη εμπλοκής μεταξύ διαδοχικών κρίκων.
• Το εσωτερικό πλάτος b1 πρέπει να παρέχει την απαιτούμενη απόσταση για εξαρτήματα, οδηγούς, συνδέσεις εκσκαφέα ή συνδυαζόμενα εξαρτήματα.
• Το εξωτερικό πλάτος b2 πρέπει να αφήνει χώρο για την εγκοπή του γραναζιού, τον οδηγό, τον κύλινδρο, το περίβλημα και την περιβάλλουσα δομή του μεταφορέα.
• Το μετρούμενο μήκος άνω των 11 κρίκων ελέγχει το συσσωρευμένο σφάλμα βήματος. Η υπερβολική απόκλιση του μήκους μέτρησης μπορεί να προκαλέσει αναπήδηση του γραναζιού, κρούση φορτίου, άνιση φθορά και κακή κατανομή φορτίου.
• Για παράλληλες αλυσίδες, πρέπει να καθορίζεται ταιριαστό μήκος, ίσος αριθμός κρίκων, κοινή βάση βαθμονόμησης και αναγνωρισμένη αντιστοίχιση για τη μείωση της κλίσης και της άνισης κατανομής φορτίου.
• Τα υπάρχοντα γρανάζια πρέπει να επιθεωρούνται για φθορά εγκοπών, διεύρυνση βήματος, ευθυγράμμιση και ζημιά δοντιών ή εγκοπών πριν παραγγελθεί αλυσίδα αντικατάστασης.

Κατασκευή, βαθμονόμηση και δοκιμές

• Η ράβδος από στρογγυλό χάλυβα κόβεται, θερμαίνεται ή διαμορφώνεται όπως απαιτείται, λυγίζεται σε σχήμα κρίκου και κλείνει με εγκεκριμένη διαδικασία συγκόλλησης flash-butt ή ισοδύναμη.
• Η υπερβολική συγκόλληση και το προφίλ του κρίκου πρέπει να ελέγχονται έτσι ώστε η σύνδεση να μην παρεμβαίνει σε γειτονικούς κρίκους, γρανάζια, οδηγούς ή εξαρτήματα.
• Η βαθμονόμηση ελέγχει το βήμα και το μήκος μέτρησης πολλαπλών κρίκων μετά τη συγκόλληση και οποιαδήποτε απαιτούμενη θερμική επεξεργασία.
• Οι μηχανικές ιδιότητες εξαρτώνται από τον επιλεγμένο βαθμό DIN, τη χημική σύνθεση του χάλυβα, τη θερμική επεξεργασία, το μέγεθος του κρίκου και την ισχύουσα τυπική έκδοση. Το «υψηλής αντοχής» δεν είναι πλήρης προδιαγραφή υλικού.
• Οι δοκιμές και οι επιθεωρήσεις μπορεί να περιλαμβάνουν επαλήθευση διαστάσεων, δοκιμή απόδειξης κατασκευής, αντιπροσωπευτική δοκιμή θραύσης, ελέγχους κάμψης ή επιμήκυνσης, επιθεώρηση συγκόλλησης, ιχνηλασιμότητα υλικού και σήμανση σύμφωνα με τη συμφωνημένη τυπική και το πεδίο παραγγελίας.
• Το DIN 685-3 παρέχει μια τρέχουσα γερμανική αναφορά για τη δοκιμή δοκιμασμένων αλυσίδων από στρογγυλό χάλυβα, ενώ το DIN 685-4 καλύπτει τη σήμανση και τα πιστοποιητικά δοκιμής. η ισχύς πρέπει να επιβεβαιωθεί στην προδιαγραφή αγοράς.

Επιφανειακή επεξεργασία και συνθήκες λειτουργίας

• Η αυτοχρωματισμένη ή μαύρη επικαλυμμένη αλυσίδα επιλέγεται συνήθως όπου η εφαρμογή διαστάσεων και η επαφή φθοράς είναι πιο σημαντικές από μια παχιά προστατευτική επίστρωση.

• Η ηλεκτρο-ψευδαργύρωση μπορεί να βελτιώσει την αντοχή στην αποθήκευση και τη διάβρωση της ατμόσφαιρας, αλλά η ανθεκτικότητα της επίστρωσης σε τριβώδη επαφή μεταφορέα είναι περιορισμένη.

• Η γαλβάνιση εν θερμώ προσθέτει μια παχύτερη επίστρωση και πρέπει να αξιολογηθεί για ανοχή διαστάσεων, άρθρωση κρίκων, εφαρμογή γραναζιού, καταλληλότητα βαθμού χάλυβα και επιθεώρηση μετά την επεξεργασία.

• Η επικάλυψη με πούδρα ή η έγχρωμη βαφή μπορεί να υποστηρίξει την αναγνώριση και την προστασία από τη διάβρωση, αλλά η επίστρωση στις επιφάνειες έδρασης και επαφής μπορεί να φθαρεί γρήγορα.

• Για περιβάλλοντα υψηλής θερμοκρασίας, χημικά επιθετικά, εξορυκτικά, ναυτιλιακά ή πετρελαϊκά, οι απαιτήσεις θερμοκρασίας, διάβρωσης, τριβής, μόλυνσης και κινδύνου ανάφλεξης πρέπει να καθορίζονται ξεχωριστά. Η συμμόρφωση με το DIN 764 από μόνη της δεν καθορίζει αντοχή στη θερμότητα ή χημική αντοχή.

Οδηγός επιλογής & ερωτήσεων

Βήμα 1: Επιβεβαιώστε την απαιτούμενη τυπική έκδοση και βαθμό: DIN 764-1 βαθμός 3, DIN 764-2 βαθμός 5, ή αντικατάσταση παλαιότερης έκδοσης βάσει δείγματος ή σχεδίου υπάρχουσας αλυσίδας.

Βήμα 2: Παρέχετε μέγεθος αλυσίδας d, βήμα t, εσωτερικό πλάτος b1, εξωτερικό πλάτος b2, μήκος μέτρησης 11 κρίκων, κλάση ανοχής, συνολικό μήκος και αριθμό κρίκων.

Βήμα 3: Παρέχετε τύπο μεταφορέα, διάταξη γραναζιού ή κυλίνδρου, διαστάσεις εγκοπής γραναζιού, αριθμό παράλληλων κλώνων, ταχύτητα λειτουργίας, κατεύθυνση και λεπτομέρειες εξαρτημάτων.

Βήμα 4: Επιβεβαιώστε τη μέγιστη δύναμη λειτουργίας της αλυσίδας, τα φορτία εκκίνησης και μπλοκαρίσματος, τον κύκλο λειτουργίας, τη θερμοκρασία, την τριβή, τη διάβρωση, το υλικό που μεταφέρεται και τον απαιτούμενο συντελεστή σχεδιασμού.

Βήμα 5: Επιβεβαιώστε τον βαθμό χάλυβα, τη θερμική επεξεργασία, την απαίτηση σκληρότητας ή σκληρής επιφανειακής επεξεργασίας, τη διαδικασία συγκόλλησης, τη δοκιμή απόδειξης, το δείγμα δοκιμής θραύσης, την επιθεώρηση διαστάσεων, τη σήμανση και το πεδίο πιστοποιητικού.

Βήμα 6: Επιβεβαιώστε την επιφανειακή επεξεργασία, την απαίτηση αντιστοιχισμένου ζεύγους, το μήκος κοπής ή τη συσκευασία σε καρούλι / τύμπανο, την ποσότητα, τον προορισμό, τον απαιτούμενο χρόνο παράδοσης και παρέχετε το αρχικό σχέδιο αλυσίδας ή γραναζιού εάν είναι διαθέσιμο.

Δομή

Ανοιχτοί κρίκοι από στρογγυλό χάλυβα | Γεωμετρία μεσαίου βήματος | Σύνδεση συγκολλημένη με flash-butt | Βαθμονομημένο βήμα | Ελεγχόμενο εσωτερικό και εξωτερικό πλάτος | Μετρούμενο μήκος 11 κρίκων | Ευθείς ή αντιστοιχισμένοι κλώνοι αλυσίδας | Προαιρετικά εξαρτήματα ειδικά για έργο

Πώς λειτουργεί

Η μονάδα κίνησης περιστρέφει το γρανάζι ή κινεί τον μηχανισμό του μεταφορέα → Οι βαθμονομημένοι κρίκοι εμπλέκονται στις εγκοπές του γραναζιού ή ταξιδεύουν πάνω από κυλίνδρους → Η εφελκυστική δύναμη μεταφέρεται μέσω εναλλασσόμενων στρογγυλών κρίκων → Οι οδηγοί και τα εξαρτήματα ελέγχουν το μεταφερόμενο φορτίο → Η αντιστοιχισμένη γεωμετρία διατηρεί επαναλαμβανόμενη εμπλοκή και περιορίζει την κρούση που σχετίζεται με το βήμα

Εφαρμογές

Αλυσίδες μεταφορέων | Μεταφορείς εκσκαφέα | Μεταφορείς αγωγών | Επιλεγμένες διατάξεις ανυψωτήρων κάδων υπό την προϋπόθεση του σωστού προτύπου | Εργοστάσια χάλυβα και χύδην υλικών | Εξοπλισμός εξόρυξης και διαχείρισης ορυκτών | Μεταφορείς βιομηχανίας διεργασιών | Συστήματα μεταφορέων πλοίων και ναυτιλίας υπό την προϋπόθεση έγκρισης έργου

Πιστοποιήσεις & Τεκμηρίωση

Πιστοποιητικά υλικών, εκθέσεις επιθεώρησης διαστάσεων, αρχεία δοκιμών απόδειξης κατασκευής, εκθέσεις αντιπροσωπευτικών δοκιμών θραύσης, αρχεία θερμικής επεξεργασίας, επιθεώρηση συγκόλλησης, αρχεία επικάλυψης και τεκμηρίωση σήμανσης μπορούν να διευθετηθούν σύμφωνα με το επιλεγμένο μέρος DIN και το συμφωνημένο πεδίο παραγγελίας.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Είναι η αλυσίδα DIN 764 κατάλληλη για ανύψωση, ανύψωση ή ιμάντες αλυσίδων;

Α1: Όχι. Η αλυσίδα μεταφορέα DIN 764 προορίζεται ως στοιχείο έλξης σε αλυσίδες μεταφορέων. Δεν πρέπει να χρησιμοποιείται ως αλυσίδα ανύψωσης, αλυσίδα ανυψωτήρα, ιμάντας αλυσίδας, αξεσουάρ ανύψωσης ή αλυσίδα ασφάλισης φορτίου.

Ε2: Ποια είναι η διαφορά μεταξύ του τρέχοντος βαθμού 3 και του βαθμού 5 της αλυσίδας DIN 764;

Α2: Το DIN 764-1 καλύπτει τον βαθμό 3 και το DIN 764-2 καλύπτει τον βαθμό 5. Επιλέξτε το ισχύον μέρος από τον σχεδιασμό του μεταφορέα και το αγορασμένο πρότυπο. μην εμπορεύεστε τον βαθμό 2 ως τρέχον DIN 764 χωρίς επιβεβαιωμένη βάση παλαιότερης έκδοσης ή αντικατάστασης.

Ε3: Μπορεί ένας εμπορικός πίνακας DIN 764 4-26 mm να χρησιμοποιηθεί ως ο τρέχων τυπικός πίνακας;

Α3: Όχι. Χρησιμοποιήστε τον μόνο ως παλαιότερη ή εμπορική αναφορά και επιβεβαιώστε τις διαστάσεις, τους βαθμούς, τις δυνάμεις απόδειξης, τις δυνάμεις θραύσης και τις ανοχές έναντι των DIN 764-1 / DIN 764-2 και του εγκεκριμένου σχεδίου μεταφορέα.
