Συσκευές αλυσίδας άγκυρας από σφυρηλατημένο και χυμένο χάλυβα για συστήματα άγκυρας και αγκυροβολίας στη θάλασσα

Αξεσουάρ αλυσίδας άγκυρας από σφυρήλατο και χυτοσίδηρο για συστήματα αγκύρωσης πλοίων και υπεράκτιες συνδέσεις

Επισκόπηση προϊόντος

Αυτή η σειρά προϊόντων καλύπτει αξεσουάρ αλυσίδας άγκυρας από χάλυβα που χρησιμοποιούνται για τη σύνδεση, τον τερματισμό, την περιστροφή, τη διεύρυνση ή την προσαρμογή συγκροτημάτων αλυσίδας σε συστήματα αγκύρωσης πλοίων και υπεράκτιες συνδέσεις. Τα διαθέσιμα είδη περιλαμβάνουν κλειδαριές Kenter, κλειδαριές σύνδεσης, κλειδαριές άκρου, περιστρεφόμενα, περιστρεφόμενες κλειδαριές, κλειδαριές πλωτήρων, ομάδες περιστροφής, πλάκες, κοινούς κρίκους, διευρυμένους κρίκους, κρίκους άκρου και εξαρτήματα σύνδεσης ειδικών έργων.

Τα αξεσουάρ παρέχονται μέσω εξουσιοδοτημένων συνεργατών κατασκευής αλυσίδων άγκυρας και όχι ως εσωτερικά κατασκευασμένα προϊόντα. Η επιλογή βασίζεται στη ονομαστική διάμετρο της αλυσίδας, την ποιότητα της αλυσίδας, τη γεωμετρία του συνδετικού κρίκου, τις απαιτήσεις φορτίου δοκιμής και θραύσης, τη διάταξη του πείρου, τη διαδρομή υλικού, τη θερμική επεξεργασία, το πεδίο επιθεώρησης και την ταξινόμηση της τεκμηρίωσης. Η διαθεσιμότητα αποθέματος μπορεί να υποστηρίξει επείγουσες ερωτήσεις επισκευής ή αντικατάστασης πλοίων, αλλά το πραγματικό είδος, η ποιότητα, οι διαστάσεις, οι σημάνσεις και η παρτίδα πιστοποιητικού πρέπει να επιβεβαιωθούν πριν από την προσφορά.

Διαθέσιμοι Τύποι Αξεσουάρ

Κλειδαριά Kenter | Κλειδαριά σύνδεσης | Κλειδαριά άκρου | Περιστρεφόμενο | Περιστρεφόμενη κλειδαριά | Κλειδαριά σύνδεσης σχήματος C | Λεπτή κλειδαριά Kenter | Κλειδαριά ασφάλισης | Κλειδαριά σχήματος αχλαδιού | Κλειδαριά πλωτήρα | Ομάδα περιστροφής | Τριγωνική πλάκα | Στρογγυλός κρίκος | Κοινός κρίκος | Κρίκος άκρου | Διευρυμένος κρίκος | Κρίκος χωρίς πείρο | Κρίκος σύνδεσης ειδικού σχήματος

Γρήγορες Προδιαγραφές

•  Κατηγορία προϊόντος: Αξεσουάρ αλυσίδας άγκυρας και αλυσίδας σύνδεσης → χρησιμοποιούνται για την ολοκλήρωση ή την αντικατάσταση συγκροτημάτων αλυσίδας, όχι ως γενικό υλικό ανύψωσης.
•  Εύρος ονομαστικής διαμέτρου: 12,5–162 mm ως εύρος παροχής → η τελική διαθεσιμότητα εξαρτάται από τον τύπο του αξεσουάρ, την ποιότητα, την έγκριση του κατασκευαστή και την κατάσταση αποθέματος.
•  Διαδρομές υλικού: σφυρήλατος χάλυβας, χυτοσίδηρος χάλυβας ή κατασκευή από έλασης μπάρας → η επιτρεπόμενη διαδικασία εξαρτάται από το σχέδιο του αξεσουάρ και τον ισχύοντα κανόνα κλάσης.
•  Ποιότητες αλυσίδας άγκυρας πλοίων: U2 / U3 αναφέρονται στις παρεχόμενες πληροφορίες → η ακριβής ονομασία κλάσης και το πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιωθούν για κάθε είδος.
•  Ποιότητες υπεράκτιων συνδέσεων: R3 / R3S / R4 αναφέρονται ως διαθέσιμες → οι υπεράκτιες ποιότητες απαιτούν ξεχωριστή εγκεκριμένη κατασκευή, θερμική επεξεργασία, δοκιμές και ιχνηλασιμότητα.
•  Προστασία επιφάνειας: μαύρο βαμμένο ή γαλβανισμένο εν θερμώ → η επιλογή επίστρωσης θα πρέπει να λαμβάνει υπόψη τη χρήση της αλυσίδας, τη διάσταση εφαρμογής, την ακολουθία επιθεώρησης και τις προδιαγραφές του έργου.
•  Λεπτομερής σειρά κλειδαριών πλωτήρων: ονομαστική διάμετρος αλυσίδας 38–90 mm → ο παρεχόμενος πίνακας αναφοράς περιλαμβάνει φορτία δοκιμής Βαθμού M2 / M3 και βάρη Τύπου A / Τύπου B.
•  Παροχή και τεκμηρίωση: παραγγελία αποθέματος ή έργου → η τεκμηρίωση κατασκευαστή, υλικού, δοκιμής, NDE και κλάσης είναι διαθέσιμη μόνο σύμφωνα με το επιβεβαιωμένο πεδίο παραγγελίας.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Προσδιορίστε το ακριβές αξεσουάρ: κλειδαριά Kenter, κλειδαριά άκρου, περιστρεφόμενο, ομάδα περιστροφής, κλειδαριά πλωτήρα, διευρυμένος κρίκος ή άλλο εξάρτημα σύνδεσης.

Βήμα 2: Επιβεβαιώστε την ονομαστική διάμετρο της αλυσίδας, την κατασκευή της αλυσίδας, την ποιότητα, τον ισχύοντα κανόνα ή τον κανόνα κλάσης και τις διαστάσεις εφαρμογής των γειτονικών κρίκων της αλυσίδας.

Βήμα 3: Παρέχετε το απαιτούμενο φορτίο δοκιμής, φορτίο θραύσης ή πιστοποιημένη βάση δοκιμής. Μην αντικαθιστάτε το SWL, το φορτίο δοκιμής ή το MBL μεταξύ τους.

Βήμα 4: Επιβεβαιώστε τη σφυρήλατη, χυτή ή από έλασης μπάρας κατασκευή. την κατάσταση θερμικής επεξεργασίας. τη διάταξη πείρου και ασφάλισης. και τυχόν περιορισμό στην επισκευή με συγκόλληση.

Βήμα 5: Επιβεβαιώστε το φινίρισμα επιφάνειας, τη σήμανση, το NDE, την αναφορά διαστάσεων, την ιχνηλασιμότητα υλικού, το πιστοποιητικό κατασκευαστή και την παρακολούθηση από την κλάση πριν από την προσφορά.

Βήμα 6: Παρέχετε ποσότητα, απαιτούμενο χρόνο παράδοσης, προορισμό, επείγουσα ανάγκη αντικατάστασης αποθέματος, τύπο πλοίου ή υπεράκτιας μονάδας και σχέδιο ή καθαρές φωτογραφίες του υπάρχοντος εξαρτήματος.

Δομή

Σώμα από σφυρήλατο ή χυτοσίδηρο χάλυβα | Πείρος / μπουλόνι και διάταξη ασφάλισης όπου εφαρμόζεται | Επιφάνειες έδρασης συμβατές με την αλυσίδα | Θερμικά επεξεργασμένη διαδρομή φορτίου | Μόνιμη σήμανση αναγνώρισης και ιχνηλασιμότητας | Μαύρο βαμμένο ή καθορισμένο γαλβανισμένο φινίρισμα

Πλεονεκτήματα Υλικού, Κατασκευής & Επιθεώρησης

• Η γεωμετρία του αξεσουάρ ταιριάζει με την αλυσίδα σύνδεσης, επειδή η ονομαστική διάμετρος από μόνη της δεν επιβεβαιώνει την εφαρμογή μεταξύ μιας κλειδαριάς, ενός περιστρεφόμενου, ενός κρίκου άκρου, ενός διευρυμένου κρίκου και της γειτονικής αλυσίδας.
• Τα σφυρήλατα αξεσουάρ παρέχουν μια σφυρήλατη διαδρομή φορτίου όταν το εγκεκριμένο σχέδιο και η διαδρομή υλικού καθορίζουν τη σφυρηλάτηση. εναλλακτικές λύσεις χυτοσιδήρου ή έλασης μπάρας παρέχονται μόνο όπου επιτρέπεται από το ισχύον σχέδιο και την έγκριση.
• Η θερμική επεξεργασία επιλέγεται ανάλογα με την ποιότητα και τη διαδρομή κατασκευής και ολοκληρώνεται πριν από τα καθορισμένα στάδια δοκιμής, θραύσης, μηχανικών και επιθεώρησης.
• Για εγκεκριμένη παροχή, η αναγνώριση υλικού, ο αριθμός θερμικής επεξεργασίας, η σήμανση ποιότητας και η τεκμηρίωση δοκιμών θα πρέπει να παραμένουν ιχνηλάσιμες από το εγκεκριμένο υλικό έως το τελικό αξεσουάρ.
• Τα αξεσουάρ υπεράκτιων R3 / R3S / R4 αντιμετωπίζονται ως ξεχωριστό πεδίο έγκρισης και πιστοποίησης από τα συμβατικά αξεσουάρ αλυσίδας άγκυρας πλοίων U2 / U3.
• Η επιθεώρηση διαστάσεων θα πρέπει να περιλαμβάνει τη διάμετρο του πείρου, τα ανοίγματα εφαρμογής, τις επιφάνειες έδρασης, τα κενά ασφάλισης και τις διαστάσεις που απαιτούνται για τη σύνδεση με το υπάρχον συγκρότημα αλυσίδας.
• Επιλεγμένα είδη αποθέματος μπορούν να μειώσουν τον χρόνο παράδοσης επισκευής, υπό την προϋπόθεση φυσικής επιθεώρησης, επιβεβαίωσης διαστάσεων, επαλήθευσης ποιότητας και διαθεσιμότητας παρτίδας πιστοποιητικού.

Προσαρμοσμένα Χαρακτηριστικά

• Κατάσταση Παροχής: Προϊόν προμήθειας → παρέχεται μέσω εξουσιοδοτημένων συνεργατών κατασκευής αλυσίδων άγκυρας. ο εγκεκριμένος κατασκευαστής επιβεβαιώνεται με την προσφορά.
• Εύρος Προϊόντων: Τυπικά και ειδικά αξεσουάρ αλυσίδας → η επιλογή καλύπτει διεπαφές σύνδεσης, τερματισμού, περιστροφής, διεύρυνσης και πλωτήρων ή συνδέσεων.
• Ονομαστική Διάμετρος: Εύρος παροχής 12,5–162 mm → το εγκεκριμένο εύρος μεγεθών ποικίλλει ανά τύπο αξεσουάρ, ποιότητα και κατασκευαστή.
• Ποιότητα Πλοίων: U2 / U3 → χρησιμοποιήστε μόνο όταν η καθορισμένη ποιότητα αλυσίδας άγκυρας πλοίου και το πιστοποιητικό έχουν επιβεβαιωθεί.
• Υπεράκτια Ποιότητα: R3 / R3S / R4 → απαιτεί έγκριση υπεράκτιας αλυσίδας σύνδεσης, ελεγχόμενο υλικό, θερμική επεξεργασία, δοκιμές και ιχνηλασιμότητα.
• Διαδρομή Υλικού: Σφυρήλατο / χυτοσίδηρο / έλασης χάλυβα → η τελική διαδρομή ακολουθεί το σχέδιο του αξεσουάρ, τις απαιτήσεις κλάσης και την εγκεκριμένη διαδικασία κατασκευής.
• Φινίρισμα Επιφάνειας: Μαύρο βαμμένο / γαλβανισμένο εν θερμώ → το τελικό φινίρισμα ακολουθεί το περιβάλλον χρήσης και τις προδιαγραφές του έργου.
• Πεδίο Εφαρμογής Πιστοποιητικού: Σύμφωνα με την απαίτηση παραγγελίας → το πιστοποιητικό κλάσης, τα αρχεία υλικού, οι δοκιμές, το NDE και η σήμανση δεν θεωρούνται τυπικές περιλαμβανόμενες.

Πώς Λειτουργεί

Προσδιορίζεται η απαιτούμενη σύνδεση αλυσίδας → Ταιριάζει ο τύπος αξεσουάρ, η ονομαστική διάμετρος, η ποιότητα και η γεωμετρία εφαρμογής → Ο πείρος, η κλειδαριά, το περιστρεφόμενο ή ο κρίκος σύνδεσης συναρμολογείται στο σύστημα αλυσίδας → Το φορτίο εφελκυσμού μεταφέρεται μέσω της εγκεκριμένης διαδρομής φορτίου → Η σήμανση, η επιθεώρηση, οι δοκιμές και η τεκμηρίωση ολοκληρώνονται σύμφωνα με το πεδίο παραγγελίας

Εφαρμογές

Συγκροτήματα αλυσίδας άγκυρας πλοίων | Συνδέσεις θαλάμου αλυσίδας και άκρου | Ομάδες σύνδεσης άγκυρας-αλυσίδας | Συνδέσεις πλωτήρων και συνδέσεων | Υπεράκτια συστήματα θέσης | Συγκροτήματα αλυσίδας SPM και τερματικών | Παροχή νέων κατασκευών | Ανταλλακτικά επισκευής ή αντικατάστασης πλοίων

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά και η παρακολούθηση επιθεώρησης μπορούν να κανονιστούν σύμφωνα με το επιλεγμένο αξεσουάρ, την ποιότητα, τον εγκεκριμένο κατασκευαστή, την ιχνηλασιμότητα υλικού, το πεδίο δοκιμής και τις απαιτήσεις της κοινωνίας ταξινόμησης. Η διαθεσιμότητα υπόκειται σε αναθεώρηση έργου και θα πρέπει να επιβεβαιωθεί πριν από την παραγγελία.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

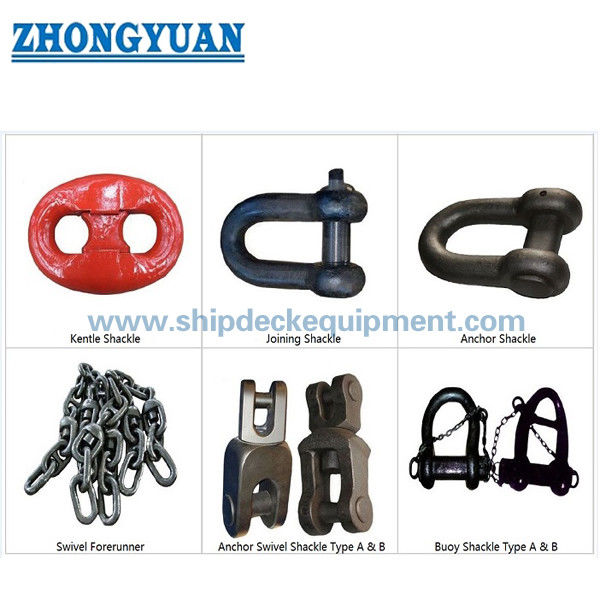

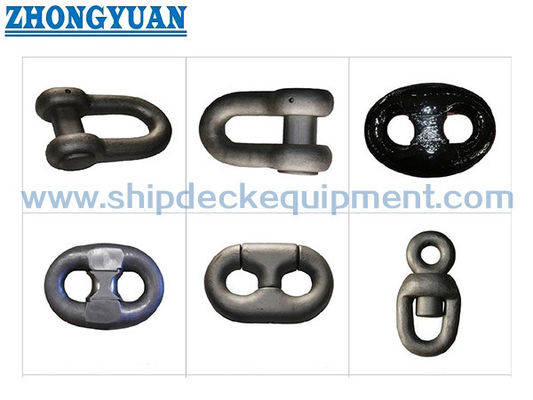

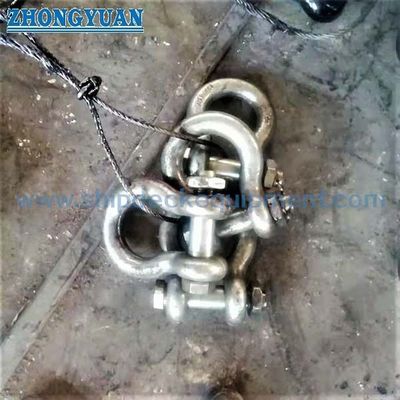

Σχέδια & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Είναι η ονομαστική διάμετρος της αλυσίδας αρκετή για να παραγγείλετε ένα αξεσουάρ αλυσίδας άγκυρας;

Α1: Όχι. Ο τύπος του αξεσουάρ, η ποιότητα της αλυσίδας, οι διαστάσεις των γειτονικών κρίκων, η διάταξη του πείρου, η βάση του φορτίου δοκιμής ή θραύσης, το τυπικό ή εγκεκριμένο σχέδιο και η απαίτηση πιστοποιητικού πρέπει επίσης να επιβεβαιωθούν.

Ε2: Μπορεί ένα αξεσουάρ αλυσίδας άγκυρας πλοίου U2 ή U3 να αντικατασταθεί από ένα αξεσουάρ υπεράκτιας σύνδεσης R3 ή R4;

Α2: Όχι αυτόματα. Οι συμβατικές ποιότητες αλυσίδας άγκυρας πλοίων και οι υπεράκτιες ποιότητες σύνδεσης έχουν διαφορετικές απαιτήσεις υλικού, έγκρισης, θερμικής επεξεργασίας, δοκιμών, κόπωσης, ιχνηλασιμότητας και τεκμηρίωσης. Η αντικατάσταση απαιτεί έγκριση σχεδίου και κλάσης.

Ε3: Ποια έγγραφα πρέπει να καθοριστούν για μια εγκεκριμένη παραγγελία;

Α3: Ανάλογα με την παραγγελία, ζητήστε τον εγκεκριμένο κατασκευαστή και το πεδίο προϊόντος, το πιστοποιητικό υλικού, το αρχείο θερμικής επεξεργασίας, την αναφορά διαστάσεων, τα αρχεία φορτίου δοκιμής και θραύσης, τις μηχανικές δοκιμές, τις αναφορές NDE, τη λίστα αναγνώρισης και το πιστοποιητικό κλάσης ή την έγκριση επιθεώρησης.

Σχέδια Αξεσουάρ Αλυσίδας Άγκυρας από Σφυρήλατο Χάλυβα Άγκυρα και Αλυσίδα Άγκυρας
