Stud-Link Marine Anchor Chain | U1 U2 U3 Flash-Butt Welded για Αγκυροβόλιο Πλοίων

Αλυσίδα άγκυρας Stud-Link Marine | U1 U2 U3 Συγκολλημένη με Flash-Butt για αγκύρωση πλοίου

Επισκόπηση προϊόντος

Η αλυσίδα άγκυρας stud-link marine είναι καλώδιο αλυσίδας συγκολλημένο με flash-butt που παρέχεται για συστήματα αγκύρωσης πλοίων. Κάθε κοινός κρίκος περιέχει ένα κεντρικά τοποθετημένο καρφί που υποστηρίζει τη γεωμετρία του κρίκου, βοηθά στον περιορισμό υπερβολικής παραμόρφωσης και συστροφής και παρέχει σταθερή εμπλοκή με τον ανελκυστήρα καλωδίου του εργάτη. Η αλυσίδα επιλέγεται ως μέρος της πλήρους διάταξης αγκύρωσης, συμπεριλαμβανομένης της άγκυρας, του εργάτη, του στοπ αλυσίδας, του σωλήνα αγκύρωσης, του αμπαριού αλυσίδας και των συνδετικών αξεσουάρ.

Η προσφερόμενη γκάμα είναι 12,5–70 mm σε ποιότητες U1, U2 και U3, με μήκη βολής που συνήθως παραγγέλλονται μεταξύ 25,0 m και 27,5 m. Το ISO 1704:2022 παρέχει την αναγνωρισμένη διαστατική βάση για αλυσίδες άγκυρας stud-link, ενώ οι ισχύοντες κανόνες ταξινόμησης και το IACS UR W18 παρέχουν απαιτήσεις για εγκεκριμένη κατασκευή, υλικά, θερμική επεξεργασία, δοκιμή αντοχής, δοκιμή θραύσης, σήμανση και πιστοποίηση. Αυτή η σελίδα αφορά αλυσίδες άγκυρας πλοίων· αλυσίδες μόνιμης αγκύρωσης υπεράκτιων εγκαταστάσεων όπως R3, R3S, R4 και υψηλότερες είναι ξεχωριστά προϊόντα και απαιτούν διαφορετική προδιαγραφή.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Αλυσίδα άγκυρας stud-link marine → χρησιμοποιείται μεταξύ της άγκυρας του πλοίου και της διάταξης αγκύρωσης εργάτη / αμπαριού αλυσίδας.
• Κατασκευή: Κρίκοι από χάλυβα συγκολλημένοι με flash-butt με τοποθετημένα καρφιά → υποστηρίζει το σχήμα του κρίκου και τη σταθερή εμπλοκή του ανελκυστήρα καλωδίου.
• Επιλογές ποιότητας: U1 / U2 / U3 → η τελική ποιότητα ακολουθεί τον υπολογισμό εξοπλισμού σκάφους, τον κανόνα ταξινόμησης και το εγκεκριμένο πεδίο εργασιών αλυσίδας.
• Ονομαστική διάμετρος: 12,5–70 mm → οι εγκεκριμένες λεπτομερείς διαστάσεις και η μάζα πρέπει να επιβεβαιώνονται έναντι του εγκεκριμένου σχεδίου ταξινόμησης του κατασκευαστή.
• Μήκος βολής: 25,0–27,5 m σύμφωνα με την παραγγελία → 27,5 m είναι το τυπικό μήκος αλυσίδας που αναφέρεται για τη δοκιμή αντοχής ταξινόμησης στο IACS UR W18.
• Βάση δοκιμής: διαστατική επιθεώρηση, δοκιμή αντοχής, δοκιμή θραύσης και μηχανικές δοκιμές ανάλογα με την ποιότητα → το πεδίο επιθεώρησης επιβεβαιώνεται πριν από την παραγωγή.
• Επιφανειακή κατάσταση: μαύρο βαμμένο, αμμοβολή ή γαλβανισμένο εν θερμώ όταν εγκρίνεται από το έργο και την ταξινόμηση → η επίστρωση εφαρμόζεται μετά την απαιτούμενη επιθεώρηση και δοκιμή.
• Κατάσταση προμήθειας: προμηθεύεται από εγκεκριμένους από την ταξινόμηση κατασκευαστές αλυσίδων → το πιστοποιητικό ταξινόμησης, τα έγγραφα του κατασκευαστή και η ιχνηλασιμότητα υλικού διευθετούνται σύμφωνα με το πεδίο αγοράς.

Κύριες τεχνικές παράμετροι

Οδηγός επιλογής & ερωτήματος

Βήμα 1: Επιβεβαιώστε ότι η απαίτηση αφορά αλυσίδα άγκυρας stud-link για πλοία, και στη συνέχεια παρέχετε τον τύπο του σκάφους, την εταιρεία ταξινόμησης, τον αριθμό εξοπλισμού ή τα δεδομένα της διάταξης αγκύρωσης.

Βήμα 2: Επιβεβαιώστε την ονομαστική διάμετρο και την ποιότητα U1, U2 ή U3 από τον εγκεκριμένο από την ταξινόμηση υπολογισμό εξοπλισμού, την προδιαγραφή της άγκυρας και τις διαστάσεις του ανελκυστήρα καλωδίου του εργάτη.

Βήμα 3: Επιβεβαιώστε το συνολικό μήκος της αλυσίδας, το μήκος ανά βολή, τη διάταξη κρίκων περιττού αριθμού όπου απαιτείται, και τους απαιτούμενους τελικούς κρίκους, τους μεγεθυμένους κρίκους, τους συνδετήρες Kenter, τον περιστρεφόμενο σύνδεσμο ή τον σύνδεσμο άγκυρας.

Βήμα 4: Επιβεβαιώστε την κατάσταση θερμικής επεξεργασίας, την επιφανειακή φινίρισμα, τη σήμανση και εάν η αλυσίδα αντικατάστασης πρέπει να ταιριάζει με μια υπάρχουσα αλυσίδα, την τσέπη του τροχού και το σετ αξεσουάρ επί του σκάφους.

Βήμα 5: Επιβεβαιώστε το πεδίο επιθεώρησης και πιστοποίησης: ορισμένη εταιρεία ταξινόμησης, παρουσία επιθεώρησης, ιχνηλασιμότητα υλικού, δοκιμές αντοχής / θραύσης, μηχανικές δοκιμές και οποιαδήποτε πρόσθετη απαίτηση NDT.

Βήμα 6: Παρέχετε ποσότητα, τόπο παράδοσης, απαιτούμενο χρόνο παράδοσης, απαίτηση συσκευασίας και το υπάρχον πιστοποιητικό αλυσίδας, σχέδιο ή σαφείς φωτογραφίες διαστάσεων όταν είναι διαθέσιμα.

Δομή

Κοινές συνδεδεμένες με flash-butt συνδεδεμένες αλυσίδες | Κεντρικά τοποθετημένα χαλύβδινα καρφιά | Στέμμα κρίκου και ζώνη συγκόλλησης | Βολή αλυσίδας | Τελικός κρίκος και μεγεθυμένος κρίκος | Σύνδεσμος Kenter | Περιστρεφόμενος σύνδεσμος / σύνδεσμος άγκυρας σύμφωνα με τη διάταξη αγκύρωσης

Πλεονεκτήματα κατασκευής, δοκιμών & ιχνηλασιμότητας

• Η αλυσίδα παρέχεται από εργοστάσια εγκεκριμένα από την ορισμένη εταιρεία ταξινόμησης για την παραγγελθείσα ποιότητα, διάμετρο, διαδρομή κατασκευής και κατάσταση θερμικής επεξεργασίας.
• Η αναγνώριση ράβδου κύλισης και ο έλεγχος αριθμού θερμότητας διατηρούν την ιχνηλασιμότητα από τον εισερχόμενο χάλυβα αλυσίδας μέσω της διαμόρφωσης κρίκου, της συγκόλλησης flash-butt, της θερμικής επεξεργασίας, των δοκιμών και της τελικής πιστοποίησης.
• Η διάμετρος του κρίκου, το μήκος πέντε κρίκων, η θέση του καρφιού, η εφαρμογή του καρφιού και οι διαστατικές ανοχές ελέγχονται έναντι του ISO 1704 ή του εγκεκριμένου από την ταξινόμηση σχεδίου.
• Οι παράμετροι συγκόλλησης flash-butt και η αφαίρεση του flash είναι κρίσιμα σημεία παραγωγής· η περιοχή συγκόλλησης εξετάζεται οπτικά πριν από την επίστρωση, με πρόσθετη επιθεώρηση που διευθετείται μόνο όταν έχει οριστεί.
• Η συγκόλληση καρφιών, όπου χρησιμοποιείται, ακολουθεί εγκεκριμένη διαδικασία και ολοκληρώνεται πριν από την τελική θερμική επεξεργασία. Η θέση και η εφαρμογή του καρφιού ελέγχονται για να αποφευχθεί απαράδεκτη μετατόπιση ή χαλαρή έδραση.
• Κάθε μήκος αλυσίδας 27,5 m υποβάλλεται σε δοκιμή αντοχής σύμφωνα με την ισχύουσα διαδικασία ταξινόμησης· δείγματα θραύσης και μηχανικές δοκιμές ανάλογα με την ποιότητα λαμβάνονται σύμφωνα με το εγκεκριμένο σχέδιο επιθεώρησης.
• Τα τελικά μήκη αλυσίδας φέρουν σήμανση με την ποιότητα, τον αριθμό πιστοποιητικού και τη σφραγίδα της εταιρείας όταν είναι πιστοποιημένα από την ταξινόμηση, επιτρέποντας στις παραδοθείσες βολές να συνδεθούν με την τεκμηρίωση δοκιμών και υλικών.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: ISO 1704:2022 / ισχύων κανόνας ταξινόμησης → επιβεβαιώστε το διαστατικό πρότυπο και την έκδοση ταξινόμησης που αναφέρεται στην προδιαγραφή αγοράς.
• Ποιότητα: U1 / U2 / U3 → η ποιότητα καθορίζει τις ιδιότητες του υλικού, τη θερμική επεξεργασία και τα πιστοποιημένα φορτία αντοχής / θραύσης.
• Διάμετρος: 12,5–70 mm → το τελικό μέγεθος επιλέγεται από τις απαιτήσεις του εξοπλισμού αγκύρωσης του σκάφους, όχι μόνο από το βάρος της αλυσίδας.
• Μήκος βολής: 25,0–27,5 m → ειδικό μήκος και διαμόρφωση τελικού κρίκου υπόκεινται σε επιβεβαίωση από το εργοστάσιο αλυσίδων και την ταξινόμηση.
• Επιφανειακό φινίρισμα: Μαύρο χρώμα / αμμοβολή / γαλβανισμένο εν θερμώ → η επίστρωση πρέπει να είναι συμβατή με την απαιτούμενη ακολουθία επιθεώρησης και την προδιαγραφή του έργου.
• Αξεσουάρ: Συνδετήρας σύνδεσης / τελικός κρίκος / μεγεθυμένος κρίκος / περιστρεφόμενος σύνδεσμος / σύνδεσμος άγκυρας → προμήθεια ως σύστημα ταιριαστής ποιότητας και διαμέτρου όταν απαιτείται.
• Πιστοποίηση: Σύμφωνα με την ορισμένη ταξινόμηση και το εγκεκριμένο πεδίο εργασιών → η διαθεσιμότητα πιστοποιητικού επιβεβαιώνεται πριν από την παραγγελία, όχι υποτιθέμενη για κάθε αλυσίδα αποθέματος.

Πώς λειτουργεί

Η άγκυρα αναπτύσσεται → η αλυσίδα stud-link περνά μέσα από τον σωλήνα αγκύρωσης και τον ανελκυστήρα καλωδίου του εργάτη → τα καρφιά υποστηρίζουν τη γεωμετρία του κρίκου και τη σταθερή εμπλοκή της θήκης → η τάση της αλυσίδας ελέγχεται από το φρένο του εργάτη και το στοπ αλυσίδας → η άγκυρα ανακτάται και η αλυσίδα πλένεται και αποθηκεύεται στο αμπάρι αλυσίδας

Εφαρμογές

Πλοία μεταφοράς φορτίου | Χύδην φορτηγά | Δεξαμενόπλοια | Πλοία μεταφοράς εμπορευματοκιβωτίων | Γενικά πλοία φορτίου | Σκάφη εργασίας | Συστήματα αγκύρωσης νέων κατασκευών | Βολές αλυσίδας άγκυρας αντικατάστασης | Εφεδρικά μήκη αλυσίδας και πιστοποιημένα αξεσουάρ

Πιστοποιήσεις & Πλεονεκτήματα

Η πιστοποίηση ταξινόμησης μπορεί να διευθετηθεί μέσω του εγκεκριμένου κατασκευαστή αλυσίδων σύμφωνα με την παραγγελθείσα ποιότητα, διάμετρο, θερμική επεξεργασία, πεδίο δοκιμών και σχέδιο επιθεώρησης. Το IACS καθιερώνει ενοποιημένες τεχνικές απαιτήσεις· η μεμονωμένη εταιρεία ταξινόμησης εκτελεί ή αποδέχεται την επιθεώρηση και εκδίδει το ισχύον πιστοποιητικό προϊόντος.

Πιστοποιήσεις: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

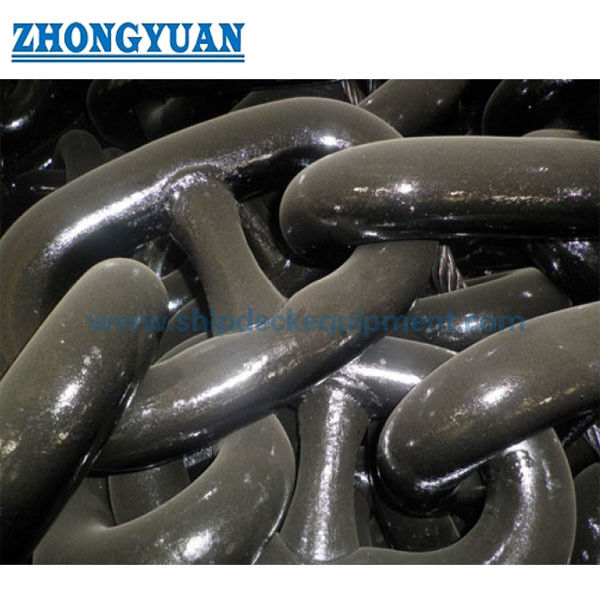

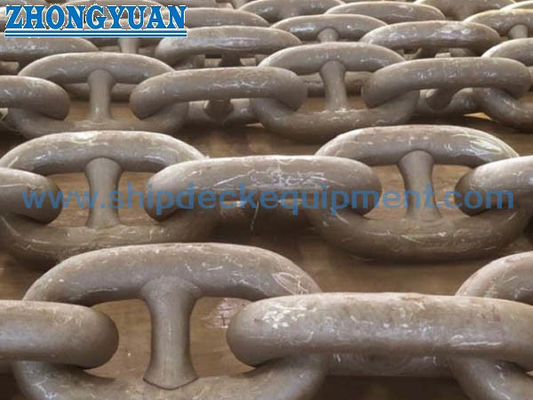

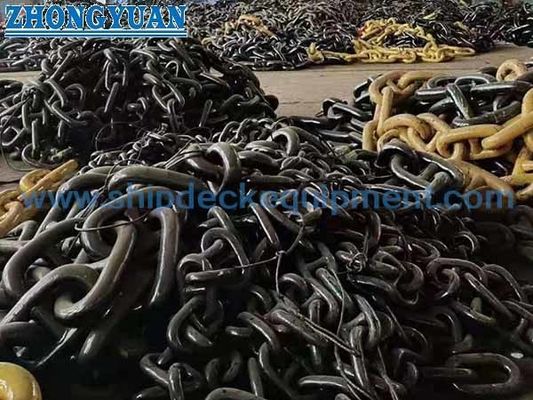

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Πώς πρέπει να επιλέγεται η ποιότητα αλυσίδας άγκυρας U1, U2 ή U3;

Α1: Χρησιμοποιήστε τον εγκεκριμένο από την ταξινόμηση υπολογισμό εξοπλισμού αγκύρωσης του σκάφους, τη διάμετρο της αλυσίδας, την προδιαγραφή της άγκυρας και τον σχεδιασμό του ανελκυστήρα καλωδίου του εργάτη. Μια υψηλότερη ποιότητα δεν πρέπει να υποκαθίσταται αυτόματα επειδή η πλήρης αλυσίδα, τα αξεσουάρ, ο εργάτης και η έγκριση ταξινόμησης πρέπει να παραμένουν συμβατά.

Ε2: Εκτελούνται UT και MT σε κάθε βολή αλυσίδας άγκυρας;

Α2: Όχι ως καθολική προεπιλογή. Το τυπικό πεδίο ταξινόμησης περιλαμβάνει διαστατική επιθεώρηση, δοκιμή αντοχής, δοκιμή θραύσης, οπτική εξέταση της συγκόλλησης flash-butt και μηχανικές δοκιμές ανάλογα με την ποιότητα. Οι UT, MT ή άλλες NDT πρέπει να αναφέρονται στο ερώτημα και να συμφωνούνται με τον κατασκευαστή και την εταιρεία ταξινόμησης.

Ε3: Μπορεί αυτή η αλυσίδα U1 / U2 / U3 να χρησιμοποιηθεί ως αλυσίδα μόνιμης αγκύρωσης υπεράκτιων εγκαταστάσεων;

Α3: Όχι χωρίς ξεχωριστή εγκεκριμένη προδιαγραφή. Οι ποιότητες αγκύρωσης υπεράκτιων εγκαταστάσεων όπως R3, R3S, R4, R4S και υψηλότερες έχουν διαφορετικές απαιτήσεις υλικού, αντοχής, κόπωσης, κατασκευής και πιστοποίησης και πρέπει να αναφέρονται ως ξεχωριστό προϊόν.

Σχέδιο έγκρισης ταξινόμησης για αλυσίδα άγκυρας Stud Link Marine συγκολλημένη με Flash Butt U1 U2 U3
