Επισκόπηση προϊόντος

Το γυαλισμένο τσοκ κουμπιού από ανοξείδωτο χάλυβα είναι ένας συμπαγής οδηγός σχοινιού πρόσδεσης για πλοία που χρειάζονται λεία επιφάνεια επαφής με σχοινί, ανθεκτικό στη διάβρωση ανοξείδωτο υλικό και καθαρή γυαλισμένη εμφάνιση. Είναι κατάλληλο για πλοία λιμνών, σκάφη εσωτερικής ναυσιπλοΐας, γιοτ, επίσημα σκάφη υπηρεσίας, σκάφη εργασίας, περιπολικά και σκάφη ακτοφυλακής, ειδικά για έργα στην Αμερική όπου συνήθως ζητούνται ανοξείδωτα εξαρτήματα καταστρώματος και γυαλισμένο υλικό πρόσδεσης.

Το τσοκ μπορεί να παραδοθεί σε ανοξείδωτη χύτευση SUS304 ή SUS316, με γυαλισμένη, βαριά γυαλισμένη ή γυαλισμένη με καθρέφτη επεξεργασία επιφάνειας. Οι ακτίνες επαφής με το σχοινί και οι περιοχές αλλαγής τομής θα πρέπει να είναι ομαλά φινιρισμένες και απαλλαγμένες από γρέζια για να βοηθήσουν στη μείωση της κοπής του σχοινιού, της τοπικής τριβής και της συγκέντρωσης τάσεων. Η χύτευση κολλοειδούς πυριτίου, η χύτευση πυριτικού νατρίου, η θερμική επεξεργασία, οι μηχανικές δοκιμές υλικών, η δοκιμή διείσδυσης βαφής, η αναθεώρηση FEA και η δοκιμή έλξης μπορούν να διευθετηθούν σύμφωνα με το επιβεβαιωμένο πεδίο παραγγελίας και την απαίτηση του έργου.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: τσοκ με κουμπιά από γυαλισμένο ανοξείδωτο χάλυβα → συμπαγής οδηγός σχοινιού πρόσδεσης για σημεία πρόσδεσης σκαφών που απαιτούν λείο ανοξείδωτο φινίρισμα.
• Κύρια εφαρμογή: πλοία λιμνών, ποταμόπλοια εσωτερικής ναυσιπλοΐας, γιοτ, επίσημα σκάφη εργασίας, περιπολικά και σκάφη ακτοφυλακής → κατάλληλα για ορατό εξοπλισμό καταστρώματος και μικρές έως μεσαίες ρυθμίσεις πρόσδεσης σκαφών.
• Παρεχόμενο μέγεθος: 14 σε τύπο ή προσαρμοσμένο → οι παρεχόμενες διαστάσεις A έως G χρησιμοποιούνται για έλεγχο διάταξης και επιβεβαίωση προσφοράς.
• Αναφορά κύριου μεγέθους: A 16,5 in (419,1 mm), B 14 in (355,6 mm), C Ø14 in (Ø355,6 mm) → βασικές διαστάσεις για σχεδίαση ιστοσελίδας και ανασκόπηση χώρου εγκατάστασης.
• Επιλογή υλικού: SUS304 ή SUS316 ανοξείδωτη χύτευση → ο τελικός βαθμός πρέπει να επιλεγεί σύμφωνα με τις προδιαγραφές του σκάφους, το περιβάλλον νερού και τις απαιτήσεις του ιδιοκτήτη.
• Επεξεργασία επιφάνειας: γυαλισμένο, βαρύ γυαλισμένο ή γυαλισμένο με καθρέφτη → βελτιώνει την εμφάνιση και βοηθά στη δημιουργία μιας επιφάνειας που έρχεται σε επαφή με σχοινί χωρίς γρέζια.
• Εργασία χύτευσης: χύτευση κολλοειδούς πυριτίου ή χύτευση πυριτικού νατρίου → η διαδικασία πρέπει να επιβεβαιωθεί σύμφωνα με το φινίρισμα της επιφάνειας, την ανοχή διαστάσεων, το κόστος και την απαίτηση παράδοσης.
• Επιθεώρηση και τεχνική υποστήριξη: μηχανική δοκιμή υλικού, αρχείο θερμικής επεξεργασίας, δοκιμή διείσδυσης βαφής, υπολογισμός FEA και δοκιμή έλξης → διαθέσιμο σύμφωνα με τις απαιτήσεις του έργου.

Κύριες Τεχνικές Παράμετροι

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε τον τύπο τσοκ κουμπιού από ανοξείδωτο χάλυβα, μεγέθους 14 ή προσαρμοσμένου μεγέθους, και εάν οι διαστάσεις A έως G ταιριάζουν με το σχέδιο του σκάφους.

Βήμα 2: Επιβεβαιώστε τον τύπο του σκάφους και την περιοχή εξυπηρέτησης: πλοίο λίμνης, σκάφος ποταμού εσωτερικής ναυσιπλοΐας, γιοτ, σκάφος εργασίας υπηρεσίας, περιπολικό σκάφος, σκάφος ακτοφυλακής ή άλλη εφαρμογή έργου.

Βήμα 3: Επιβεβαιώστε την απαίτηση υλικού: SUS304, SUS316, βαθμός χύτευσης ανοξείδωτου, οποιοδήποτε εξάρτημα ανοξείδωτης πλάκας και απαίτηση ιχνηλασιμότητας υλικού.

Βήμα 4: Επιβεβαιώστε το φινίρισμα της επιφάνειας: γυαλισμένο, βαρύ γυαλισμένο ή γυαλισμένο με καθρέφτη, συμπεριλαμβανομένου του οπτικού προτύπου, της φωτογραφίας δείγματος ή της απαιτούμενης τραχύτητας, εάν υπάρχει.

Βήμα 5: Επιβεβαιώστε την επιθεώρηση και το εύρος του πιστοποιητικού: πιστοποιητικό μύλου, έκθεση δοκιμής ιδιοτήτων υλικού, αρχείο θερμικής επεξεργασίας, δοκιμή διείσδυσης βαφής, έγκριση C;ass, υπολογισμός FEA και δοκιμή έλξης εάν απαιτείται.

Βήμα 6: Δώστε ποσότητα, θέση εγκατάστασης, σχέδιο ή φωτογραφία, μέγεθος σχοινιού και βάση φορτίου, εάν είναι διαθέσιμα, προορισμό παράδοσης και απαιτούμενο χρόνο παράδοσης.

Δομή

Σώμα κουμπιού από χυτό ανοξείδωτο χάλυβα | Στρογγυλεμένη επιφάνεια επαφής με σχοινί | Ομαλή μετάβαση τομής | Γυαλισμένο φινίρισμα ή γυαλισμένο με καθρέφτη | Θα επιβεβαιωθεί η διεπαφή εγκατάστασης στο κατάστρωμα ή το προπύργιο | Προαιρετική επιθεώρηση και πεδίο δοκιμής

Πλεονεκτήματα χύτευσης, στίλβωσης & μηχανικής

• Η γυαλισμένη κατασκευή από ανοξείδωτο χάλυβα είναι κατάλληλη για ορατές περιοχές πρόσδεσης σε γιοτ, σκάφη εργασίας, περιπολικά, σκάφη εσωτερικής ναυσιπλοΐας και σκάφη ακτοφυλακής, όπου η αντοχή στη διάβρωση και η εμφάνιση είναι και τα δύο ζητήματα προμήθειας.
• Το στρογγυλεμένο προφίλ επαφής με σχοινί και το φινίρισμα χωρίς γρέζια συμβάλλουν στη μείωση της απότομης τοπικής επαφής που μπορεί να κόψει, να ξύσει ή να καταστρέψει τοπικά τα σχοινιά πρόσδεσης.
• Η λεία ακτίνα και οι περιοχές που αλλάζουν τομή συμβάλλουν στη μείωση της τοπικής συγκέντρωσης στρες. Η αναθεώρηση αντοχής βάσει FEA μπορεί να παρέχεται όταν το έργο απαιτεί μηχανική επαλήθευση.
• Η χύτευση κολλοειδούς πυριτίου μπορεί να επιλεγεί όταν απαιτείται καλύτερη επιφάνεια χύτευσης και λεπτότερη βάση φινιρίσματος, ενώ η χύτευση πυριτικού νατρίου μπορεί να συζητηθεί σύμφωνα με τις απαιτήσεις κόστους και παραγωγής.
• Το SUS304 μπορεί να θεωρηθεί για γλυκά νερά και γενικές υπηρεσίες όταν γίνει αποδεκτό από τις προδιαγραφές του έργου. Το SUS316 μπορεί να επιλεγεί όταν απαιτείται υψηλότερη αντίσταση στη διάβρωση από τον ιδιοκτήτη ή το περιβάλλον λειτουργίας.
• Η θερμική επεξεργασία και οι μηχανικές δοκιμές υλικών μπορούν να διευθετηθούν σύμφωνα με τον επιλεγμένο βαθμό χύτευσης ανοξείδωτου και το σχέδιο επιθεώρησης παραγγελίας.
• Η δοκιμή διείσδυσης βαφής είναι κατάλληλη για τον έλεγχο των ενδείξεων θραύσης της επιφάνειας σε γυαλισμένες ανοξείδωτες επιφάνειες χύτευσης, όταν καθορίζεται από τον πελάτη ή το σχέδιο επιθεώρησης.
• Η δοκιμή έλξης μπορεί να κανονιστεί σύμφωνα με την απαίτηση του έργου. Το φορτίο δοκιμής, η κατεύθυνση φορτίου, η διάταξη του εξαρτήματος και τα κριτήρια αποδοχής θα πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Προσαρμοσμένα χαρακτηριστικά

• Όνομα προϊόντος: Γυαλισμένο τσοκ κουμπιού από ανοξείδωτο χάλυβα → οδηγός σχοινιού πρόσδεσης με λείο στρογγυλεμένο προφίλ κουμπιού.
• Τύπος μοντέλου: Τσοκ με κουμπιά από ανοξείδωτο χάλυβα → 14 σε τύπο ή προσαρμοσμένο μέγεθος σύμφωνα με το σχέδιο του σκάφους.
• Υλικό: SUS304 / SUS316 ανοξείδωτη χύτευση → η διατύπωση SUS306 στα παρεχόμενα δεδομένα πρέπει να επιβεβαιωθεί πριν από την τελική έκδοση του φύλλου δεδομένων.
• Εργασία χύτευσης: χύτευση κολλοειδούς πυριτίου / χύτευση πυριτικού νατρίου → διαδικασία επιλεγμένη σύμφωνα με την ποιότητα της επιφάνειας, την ανοχή και τις απαιτήσεις προϋπολογισμού.
• Φινίρισμα επιφάνειας: γυαλισμένο / βαρύ γυαλισμένο / γυαλισμένο με καθρέφτη → το επίπεδο φινιρίσματος πρέπει να επιβεβαιωθεί με δείγμα φωτογραφίας ή οπτική απαίτηση.
• Επιθεώρηση: μηχανική δοκιμή υλικού / θερμική επεξεργασία / δοκιμή διείσδυσης βαφής εάν απαιτείται → το πεδίο επιθεώρησης ακολουθεί την απαίτηση παραγγελίας και έγκρισης έργου.
• Τεχνική Υποστήριξη: Διαθέσιμος υπολογισμός αντοχής FEA και δοκιμή έλξης → θήκη φόρτωσης, κατεύθυνση σχοινιού και κριτήρια αποδοχής πρέπει να επιβεβαιωθούν πριν από την προσφορά.
• Πιστοποιητικό: Έγκριση τάξης και πιστοποιητικό ελαιοτριβείου διατίθενται κατόπιν αιτήματος → δεν θεωρείται ως τυπική παράδοση εκτός εάν περιλαμβάνονται στο πεδίο της παραγγελίας.
• Εγκατάσταση: Η τοποθέτηση στο κατάστρωμα ή στο προπύργιο πρέπει να επιβεβαιωθεί → η περιβάλλουσα δομή, η μέθοδος συγκόλλησης / στερέωσης και ο οπλισμός πρέπει να ελεγχθούν με σχέδιο.

Πώς λειτουργεί

Το σχοινί πρόσδεσης πλησιάζει το τσοκ → Στρογγυλεμένο προφίλ γυαλισμένου κουμπιού καθοδηγεί το σχοινί → Η επιφάνεια επαφής χωρίς γρέζια μειώνει την τοπική τριβή → Η τοπική δύναμη σχοινιού μεταφέρεται στη δομή του σκάφους μέσω του εγκατεστημένου τσοκ → Η επιθεώρηση ή το πεδίο δοκιμής επιβεβαιώνεται σύμφωνα με τις απαιτήσεις του έργου

Εφαρμογές

Σκάφη λιμνών στην Αμερική | Ποταμόπλοια στην ενδοχώρα | Γιοτ | Επίσημα σκάφη εργασίας | Περιπολικά σκάφη | Σκάφη ακτοφυλακής | Μικρά πλοία εξυπηρέτησης | Θέσεις ελλιμενισμού μαρίνας και λιμανιού | Έργα νεόδμησης και αντικατάστασης

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να τακτοποιηθούν σύμφωνα με τις απαιτήσεις του έργου, το εύρος της επιθεώρησης, την ιχνηλασιμότητα του υλικού και τη διαδικασία έγκρισης κατηγορίας ή ιδιοκτήτη.

Πιστοποίηση:, Πιστοποιητικό δοκιμής κατασκευαστών. Η έγκριση κατηγορίας, το πιστοποιητικό μύλου και η έκθεση δοκιμής ιδιοκτησίας υλικού είναι διαθέσιμα κατόπιν αιτήματος, σύμφωνα με το εύρος της παραγγελίας.

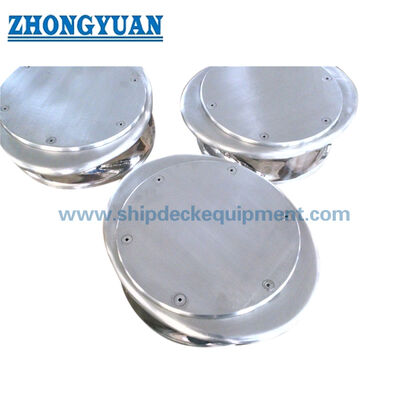

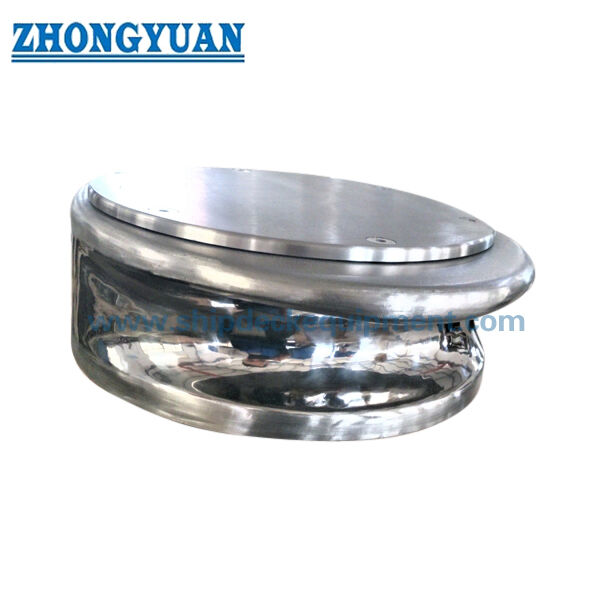

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Πρέπει να επιλεγεί το SUS304 ή το SUS316 για ένα τσοκ κουμπιών από ανοξείδωτο χάλυβα;

A1: Το SUS304 μπορεί να ληφθεί υπόψη για υπηρεσία λιμνών γλυκού νερού και ποταμών εσωτερικής ναυσιπλοΐας όταν γίνει αποδεκτό από τις προδιαγραφές του σκάφους. Το SUS316 επιλέγεται συνήθως όταν απαιτείται υψηλότερη αντοχή στη διάβρωση, ειδικά για ακτοπλοϊκές υπηρεσίες, έκθεση σε ψεκασμό αλατιού ή αυστηρότερες απαιτήσεις του ιδιοκτήτη. Η τελική ποιότητα υλικού θα πρέπει να ακολουθεί τις προδιαγραφές του έργου.

Ε2: Μπορεί το τσοκ κουμπιού να παρέχεται με γυαλισμένο φινίρισμα καθρέφτη;

Α2: Ναι. Μπορούν να παρέχονται γυαλισμένα, βαριά γυαλισμένα και γυαλισμένα με καθρέφτη φινιρίσματα. Το απαιτούμενο φινίρισμα θα πρέπει να επιβεβαιωθεί με δείγμα επιφάνειας, φωτογραφία αναφοράς ή οπτική απαίτηση αποδοχής, επειδή το γυάλισμα με καθρέφτη επηρεάζει τη διαδικασία παραγωγής, την επιθεώρηση και το κόστος.

Ε3: Μπορεί να παρέχεται υπολογισμός FEA και δοκιμή έλξης;

Α3: Ναι. Ο υπολογισμός της αντοχής FEA και η δοκιμή έλξης μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου. Η κατεύθυνση του σχοινιού, η βάση του αναμενόμενου φορτίου, το φορτίο δοκιμής, η διάταξη του εξαρτήματος και τα κριτήρια αποδοχής πρέπει να επιβεβαιωθούν πριν από την προσφορά.
