Αγκυροδοτημένη αλυσίδα τροχός για το κατάστρωμα πλοίου Οδηγός αλυσίδας CB/T 290

Οδηγός αλυσίδας κατάστρωμα πλοίων | CB/T 290

Επισκόπηση προϊόντος

Ο τροχός κυλίνδρου αλυσίδας αγκύρωσης CB/T 290 είναι ένας οδηγός αλυσίδας καταστρώματος πλοίου που χρησιμοποιείται για τον έλεγχο της κατεύθυνσης κίνησης της αλυσίδας αγκύρωσης στη διάταξη χειρισμού αγκύρωσης. Χρησιμοποιείται κυρίως για καθοδήγηση αλυσίδας αριστερά-δεξιά και ομαλότερη κίνηση της αλυσίδας, αντί για συγκράτηση ή κλείδωμα της αλυσίδας. Σε μια τυπική διάταξη καταστρώματος, εγκαθίσταται μαζί με ένα πώμα αλυσίδας γκιλοτίνας από χυτό χάλυβα και τοποθετείται μεταξύ του πώματος της αλυσίδας και του ανεμοφράκτη αγκύρωσης σύμφωνα με το σχέδιο του σκάφους.

Ο τροχός κυλίνδρου είναι κατασκευασμένος για αλυσίδες αγκύρωσης από ονομαστική διάμετρο 12,5 mm έως 68 mm και μπορεί να παραδοθεί με συγκολλημένη τοποθέτηση στο κατάστρωμα ή βιδωτή στήριξη σύμφωνα με τις απαιτήσεις εγκατάστασης. Ένας τροχός από χυτό χάλυβα περιστρέφεται γύρω από έναν καλά λιπασμένο άξονα, βοηθώντας την αλυσίδα να περνάει πιο ομαλά ενώ μειώνει την τοπική έλξη μεταξύ της αλυσίδας και του εξοπλισμού καταστρώματος. Οι τελικές λεπτομέρειες τοποθέτησης, η κατεύθυνση του ηλεκτροδίου αλυσίδας, η ενίσχυση του καταστρώματος και το πεδίο εφαρμογής του πιστοποιητικού θα πρέπει να επιβεβαιωθούν σύμφωνα με το σχέδιο του έργου.

Γρήγορες προδιαγραφές

• Λειτουργία προϊόντος: οδηγός κυλίνδρου αλυσίδας αγκύρωσης → καθοδηγεί την κατεύθυνση της αλυσίδας αγκύρωσης και βοηθά την αλυσίδα να κινείται ομαλά. δεν είναι πώμα αλυσίδας.
• Πρότυπο: CB/T 290-1995 → αναφορά για επιλογή μοντέλου, κύριες διαστάσεις και βάρος για τροχούς κυλίνδρων αλυσίδας αγκύρωσης πλοίου.
• Τυπική εγκατάσταση: ανάμεσα στο πώμα της αλυσίδας γκιλοτίνας από χυτό χάλυβα και στον ανεμοπλάστη αγκύρωσης → χρησιμοποιείται ως οδηγός αλυσίδας στη διάταξη αγκύρωσης του καταστρώματος.
• Εύρος διαμέτρου αλυσίδας: 12,5 mm έως 68 mm → καλύπτει κοινά μικρά και μεσαία μεγέθη αλυσίδας αγκύρωσης πλοίων στον παρεχόμενο πίνακα.
• Εύρος βάρους: 12,7 kg έως 832,3 kg → χρήσιμο για χειρισμό, συσκευασία, εκτίμηση φορτίου και σχεδιασμό εγκατάστασης στο κατάστρωμα.
• Κύρια υλικά: Χυτός χάλυβας ZG230-450, ανοξείδωτος χάλυβας και χάλυβας C-Mn σύμφωνα με τις παρεχόμενες προδιαγραφές → Το τελικό πεδίο του υλικού θα πρέπει να επιβεβαιωθεί πριν από την παραγγελία.
• Λίπανση άξονα: διάταξη άξονα με καλά γρασάρισμα → υποστηρίζει την εύκαμπτη περιστροφή του κυλίνδρου και την ευκολότερη συντήρηση.
• Επεξεργασία επιφάνειας: Ανατινάξεις Sa 2,5 + εποξειδικό αστάρι ενός στρώματος ως αναφοράς → γυαλισμένο, γαλβανισμένο ή προσαρμοσμένο φινίρισμα μπορεί να συζητηθεί σύμφωνα με τις απαιτήσεις του έργου.

Βασικές Τεχνικές Παράμετροι

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε τον τροχό κυλίνδρου αλυσίδας αγκύρωσης CB/T 290-1995 και επιλέξτε Τύπος 14 έως Τύπος 68 σύμφωνα με την ονομαστική διάμετρο της αλυσίδας αγκύρωσης.

Βήμα 2: Επιβεβαιώστε τη διάταξη του καταστρώματος, ειδικά το καλώδιο της αλυσίδας ανάμεσα στο πώμα της αλυσίδας γκιλοτίνας από χυτό χάλυβα και τον ανεμοφράκτη αγκύρωσης.

Βήμα 3: Επιβεβαιώστε εάν ο τροχός κυλίνδρου θα συγκολληθεί στο κατάστρωμα ή θα βιδωθεί στη βάση στήριξης. Ο οπλισμός καταστρώματος και οι λεπτομέρειες του μπουλονιού / συγκόλλησης πρέπει να ακολουθούν το σχέδιο του σκάφους.

Βήμα 4: Επιβεβαιώστε την κατεύθυνση του ηλεκτροδίου αλυσίδας, τον τύπο του πώματος αλυσίδας, τη θέση του ανεμοστρόβιλου και εάν ο κύλινδρος απαιτείται για νέα κατασκευή, αντικατάσταση ή επισκευή.

Βήμα 5: Επιβεβαιώστε την απαίτηση υλικού, τη διάταξη λίπανσης άξονα, την επιφανειακή επεξεργασία και οποιαδήποτε απαίτηση ανοξείδωτου ή γαλβανισμένου χάλυβα πριν από την προσφορά.

Βήμα 6: Επιβεβαιώστε το εύρος του πιστοποιητικού πριν από την παραγγελία: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό τάξης, επιθεώρηση μάρτυρα ή άλλη απαίτηση έργου.

Βήμα 7: Καταχωρίστε την ποσότητα, τον προορισμό παράδοσης, τον απαιτούμενο χρόνο παράδοσης, το σχέδιο GA, το σχέδιο εγκατάστασης και τις φωτογραφίες αναφοράς, εάν είναι διαθέσιμες.

Δομή

Τροχός κυλίνδρου από χυτό χάλυβα | Άξονας με λίπανση | Πλαϊνό τοίχωμα από μαλακό χάλυβα / χάλυβας C-Mn | Διασύνδεση τοποθέτησης συγκολλημένης ή βιδωμένης στο κατάστρωμα | Αύλακα επαφής αλυσίδας αγκύρωσης | Διάταξη οδηγού κατεύθυνσης αλυσίδας | Αγοράστε αστάρι ή συγκεκριμένη επεξεργασία επιφάνειας

Πλεονεκτήματα καθοδήγησης και μηχανικής αλυσίδας

• Το προϊόν έχει σχεδιαστεί ως οδηγός αλυσίδας αγκύρωσης για έλεγχο κατεύθυνσης. Το κράτημα της αλυσίδας, το κλείδωμα και η στερέωση του φορτίου θα πρέπει να χειρίζονται το αντίστοιχο πώμα της αλυσίδας αγκύρωσης.
• Ο τροχός κυλίνδρου βοηθά στην καθοδήγηση της αλυσίδας αγκύρωσης προς τα αριστερά ή προς τα δεξιά στη διάταξη των καλωδίων του καταστρώματος, μειώνοντας την άμεση έλξη της αλυσίδας σε σταθερές κατασκευές καταστρώματος.
• Ένας καλά λιπασμένος άξονας επιτρέπει στον τροχό να περιστρέφεται πιο ευέλικτα κατά την κίνηση της αλυσίδας, κάτι που είναι σημαντικό για την ομαλή διέλευση της αλυσίδας αγκύρωσης και την πρόσβαση στη συντήρηση.
• Το προϊόν μπορεί να τακτοποιηθεί με πώμα αλυσίδας γκιλοτίνας από χυτό χάλυβα και πέλμα αγκύρωσης, αλλά η πραγματική θέση πρέπει να ακολουθεί το σχέδιο GA του σκάφους και τη διάταξη εξοπλισμού καταστρώματος.
• Το παρεχόμενο εύρος μεγεθών από Τύπο 14 έως Τύπο 68 επιτρέπει την επιλογή με βάση τη διάμετρο της αλυσίδας αντί για τη χρήση ενός μεγάλου οδηγού χωρίς έλεγχο της διαδρομής του ηλεκτροδίου αλυσίδας.
• Η συγκολλημένη ή βιδωμένη τοποθέτηση μπορεί να συζητηθεί ανάλογα με τη δομή του σκάφους. Ο οπλισμός καταστρώματος, το μαξιλαράκι στερέωσης, η ποιότητα του μπουλονιού και οι λεπτομέρειες συγκόλλησης θα πρέπει να επιβεβαιώνονται από το ναυπηγείο ή το γραφείο σχεδιασμού.
• Η προετοιμασία επιφανειών όπως η αμμοβολή Sa 2.5 και το εποξειδικό αστάρι καταστήματος βοηθά στην προετοιμασία του προϊόντος για συστήματα θαλάσσιας επίστρωσης, ενώ η τελική επίστρωση θα πρέπει να ακολουθεί τις προδιαγραφές βαφής αγγείων.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: CB/T 290-1995 → χρησιμοποιείται ως η κύρια αναφορά για το μοντέλο τροχού κυλίνδρου αλυσίδας αγκύρωσης, τις διαστάσεις και το βάρος.
• Τύπος προϊόντος: Τροχός κυλίνδρου αλυσίδας αγκύρωσης → οδηγός κατεύθυνσης αλυσίδας για διατάξεις αγκύρωσης κατάστρωμα, όχι πώμα αλυσίδας.
• Διάμετρος αλυσίδας: 12,5–68 mm → επιλέξτε τον τύπο τροχού κυλίνδρου σύμφωνα με το ονομαστικό μέγεθος αλυσίδας αγκύρωσης στο σχέδιο του σκάφους.
• Θέση εγκατάστασης: Ανάμεσα στο πώμα της αλυσίδας και στον ανεμοθώρακα αγκύρωσης → τυπική διάταξη όταν χρησιμοποιείται με πώμα αλυσίδας γκιλοτίνας από χυτό χάλυβα. Η τελική θέση θα πρέπει να επιβεβαιωθεί με σχέδιο GA.
• Μορφή τοποθέτησης: Συγκολλημένη στο κατάστρωμα ή βιδωμένη στερέωση → επιβεβαιώστε τη μέθοδο εγκατάστασης, τη βάση και την ενίσχυση πριν από την παραγωγή.
• Υλικό τροχού: Χυτός χάλυβας ZG230-450 σύμφωνα με τις παρεχόμενες προδιαγραφές → Η ιχνηλασιμότητα του τελικού υλικού και το πεδίο του πιστοποιητικού θα πρέπει να επιβεβαιωθούν πριν από την παραγγελία.
• Πλευρικό τοίχωμα / Υλικό στήριξης: Μαλακός χάλυβας ή χάλυβας C-Mn σύμφωνα με τις παρεχόμενες προδιαγραφές → η πραγματική ποιότητα χάλυβα θα πρέπει να ακολουθεί τις απαιτήσεις του έργου.
• Λίπανση άξονα: Ο καλά λιπασμένος άξονας → υποστηρίζει την εύκαμπτη περιστροφή του κυλίνδρου και βοηθά στη μείωση της δυσκολίας συντήρησης.
• Επεξεργασία επιφάνειας: Sa 2.5 αμμοβολή + εποξειδικό αστάρι καταστήματος, γυαλισμένο, γαλβανισμένο ή προσαρμοσμένο φινίρισμα → το σύστημα τελικής επίστρωσης πρέπει να επιβεβαιωθεί από τις προδιαγραφές του έργου.
• Απαίτηση Πιστοποιητικού: Διατίθεται σύμφωνα με την απαίτηση του έργου → Η έγκριση τάξης ή η επιθεώρηση μάρτυρα θα πρέπει να επιβεβαιωθεί πριν από την προσφορά.

Πώς λειτουργεί

Η αλυσίδα αγκύρωσης κινείται από την πλευρά του ανέμου → Η αλυσίδα έρχεται σε επαφή με τον περιστρεφόμενο τροχό του κυλίνδρου → Ο καλά λιπασμένος άξονας υποστηρίζει την ομαλή περιστροφή του τροχού → Ο κύλινδρος οδηγεί την κατεύθυνση της αλυσίδας προς το πώμα της αλυσίδας / τη διαδρομή του μολύβδου της αλυσίδας → Το πώμα αλυσίδας παρέχει κράτημα ή κλείδωμα όταν απαιτείται

Εφαρμογές

Μικρομεσαία πλοία | Διατάξεις οδηγών αλυσίδας αγκύρωσης καταστρώματος | Εγκαταστάσεις αντιστοίχισης ανεμοστρόβιλου αγκύρωσης και πώματος αλυσίδας | Υποβοήθηση τοποθέτησης εσοχής άγκυρας | Έργα νεόδμητων | Αντικατάσταση και επισκευή εξοπλισμού οδηγού αλυσίδας καταστρώματος

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να τακτοποιηθούν σύμφωνα με τις απαιτήσεις του έργου, το εύρος της επιθεώρησης, την ιχνηλασιμότητα του υλικού και τη διαδικασία έγκρισης της ταξικής κοινωνίας.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers.

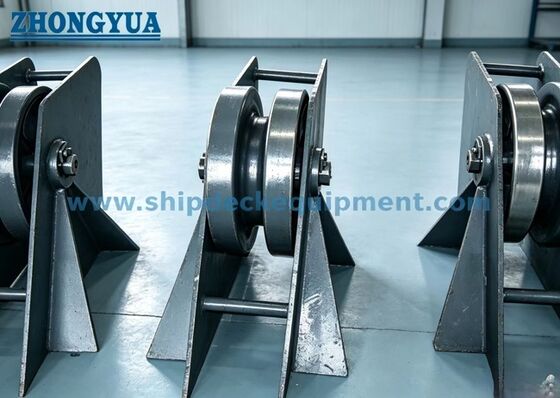

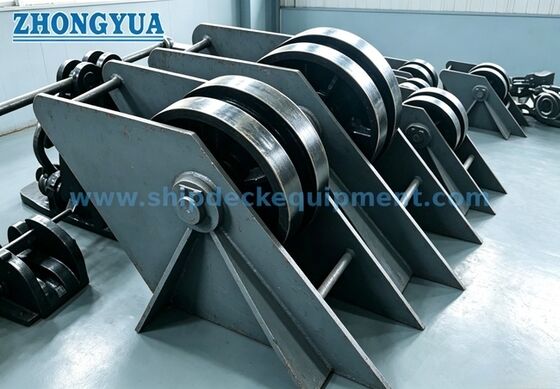

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Είναι ο τροχός κυλίνδρου αλυσίδας αγκύρωσης CB/T 290 πώμα αλυσίδας;

A1: Όχι. Αυτό το προϊόν χρησιμοποιείται για να καθοδηγεί την κατεύθυνση της αλυσίδας αγκύρωσης και να υποστηρίζει ομαλότερη κίνηση της αλυσίδας. Δεν πρέπει να περιγράφεται ως πώμα αλυσίδας. Το κράτημα ή το κλείδωμα της αλυσίδας θα πρέπει να παρέχεται από το αντίστοιχο πώμα της αλυσίδας αγκύρωσης σύμφωνα με τη διάταξη του σκάφους.

Ε2: Πώς πρέπει να επιλεγεί ο σωστός τύπος τροχού κυλίνδρου;

A2: Επιλέξτε τον τύπο σύμφωνα με την ονομαστική διάμετρο της αλυσίδας αγκύρωσης, την κατεύθυνση του ηλεκτροδίου αλυσίδας, τη διάταξη του καταστρώματος, τη θέση του αναστολέα της αλυσίδας, τη θέση του ανεμοστρόβιλου και τον διαθέσιμο χώρο τοποθέτησης. Ο παρεχόμενος πίνακας παρέχει τις κύριες διαστάσεις και βάρος για την αρχική επιλογή και την προσφορά.
