Ανοιχτός τύπου θαλάσσιο αγκυροβόλημα οδηγός ρόλο.

Οδηγός Κυλίνδρου Θαλάσσης για Πρόσδεση Πλοίου | NS 2585 Μονός Κυλίνδρος Οδηγός Σχοινιού

Επισκόπηση Προϊόντος

Ο θαλάσσιος οδηγός κυλίνδρου NS 2585 είναι ένας μονός εκτεθειμένος κύλινδρος που χρησιμοποιείται για την καθοδήγηση ενός σχοινιού πρόσδεσης και την αλλαγή της κατεύθυνσης του οδηγού του σε μια θέση καθοδήγησης σχοινιού στο πλοίο. Περιγράφεται συνήθως σε καταλόγους θαλάσσιου εξοπλισμού ως οδηγός κυλίνδρου, κύλινδρος περιέλιξης ή μονός οδηγός σχοινιού. Η επιλογή πρέπει να βασίζεται στο μέγεθος του κυλίνδρου, την κατηγορία και τη διάμετρο του σχοινιού, τη γεωμετρία του οδηγού του σχοινιού, τη διάταξη του άξονα / υποστήριξης, τον χώρο εγκατάστασης και το σχέδιο πρόσδεσης του σκάφους.

Οι δημόσιοι πίνακες αναφοράς NS 2585 δείχνουν σταθερά ονομαστικά μεγέθη κυλίνδρων από 150 έως 450 mm και μάζες αναφοράς από περίπου 24,8 έως 310 kg. Ο παρεχόμενος πίνακας διαμέτρων σχοινιών καλύπτει συνθετικό σχοινί, μια παλαιότερη κατηγορία φυσικού σχοινιού και κατασκευές χαλύβδινου συρματόσχοινου 6×24 και 6×37 με αντοχή εφελκυσμού 1550 N/mm². Αυτές οι διάμετροι σχοινιών είναι μόνο για αναφορά επιλογής. Δεν πρέπει να μετατρέπονται απευθείας σε SWL προϊόντος, MBL, φορτίο θραύσης, φορτίο αναφοράς ή φορτίο δοκιμής χωρίς ελεγχόμενη τυπική / εγκεκριμένη βάση φορτίου έργου.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: μονός θαλάσσιος οδηγός κυλίνδρου / κύλινδρος περιέλιξης → παρέχει ένα καθορισμένο σημείο στροφής σχοινιού εντός μιας διάταξης πρόσδεσης πλοίου.

• Αναφορά προτύπου: NS 2585 → χρησιμοποιήστε όταν το σχέδιο του σκάφους, η προδιαγραφή του ιδιοκτήτη ή η απαίτηση αντικατάστασης απαιτεί αυτήν τη διαμόρφωση οδηγού κυλίνδρου.

• Εύρος μεγέθους κυλίνδρου: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → επτά μεγέθη αναφοράς για αντιστοίχιση μεγέθους σχοινιού και γεωμετρίας εγκατάστασης.

• Εφαρμόσιμες κατηγορίες σχοινιών: συνθετικό σχοινί, φυσικό σχοινί και χαλύβδινο συρματόσχοινο 6×24 / 6×37 → η μέγιστη διάμετρος αναφοράς εξαρτάται από την κατηγορία και την κατασκευή του σχοινιού.

• Βάση χαλύβδινου συρματόσχοινου: αντοχή εφελκυσμού 1550 N/mm² στον παρεχόμενο πίνακα αναφοράς → μην εφαρμόζετε αυτόματα τα ίδια όρια διαμέτρου σε άλλες ποιότητες ή κατασκευές συρματόσχοινου.

• Μάζα αναφοράς: 24,8–310 kg → χρήσιμο για ανασκόπηση προσφοράς, συσκευασίας και χειρισμού. η τελική κατασκευασμένη / αποστελλόμενη μάζα πρέπει να ακολουθεί το εγκεκριμένο σχέδιο παραγωγής.

• Επιλογές υλικών έργου: χυτοχάλυβας, χυτοσίδηρος / όλκιμος σίδηρος, ανθρακούχος χάλυβας ή ανοξείδωτος χάλυβας μπορεί να εξεταστούν σύμφωνα με το εγκεκριμένο σχέδιο → η ονομασία NS 2585 από μόνη της δεν πρέπει να χρησιμοποιείται για την υπόθεση της ποιότητας του υλικού.

• Προστασία επιφάνειας: θαλάσσια επίστρωση, αστάρι εργαστηρίου, γαλβανισμός, γυαλισμένο φινίρισμα ανοξείδωτου χάλυβα ή άλλη επεξεργασία που καθορίζεται από το έργο → το τελικό σύστημα πρέπει να ακολουθεί την προδιαγραφή επίστρωσης και προστασίας από διάβρωση του σκάφους.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε το NS 2585 και το απαιτούμενο μέγεθος κυλίνδρου από το σχέδιο πρόσδεσης του σκάφους ή τις υπάρχουσες διαστάσεις αντικατάστασης.

Βήμα 2: Επιβεβαιώστε την κατηγορία και τη διάμετρο του σχοινιού. Για χαλύβδινο συρματόσχοινο, παρέχετε επίσης την κατασκευή όπως 6×24 ή 6×37 και την κατηγορία αντοχής εφελκυσμού, όπου ορίζεται.

Βήμα 3: Επιβεβαιώστε ξεχωριστά τη βάση φορτίου του έργου: απαιτούμενο SWL / φορτίο σχεδιασμού, MBL σχοινιού όπου είναι σχετικό, γωνία οδηγού γραμμής και κατεύθυνση φορτίου. Μην προκύπτετε το SWL προϊόντος από τον πίνακα διαμέτρων σχοινιών.

Βήμα 4: Επιβεβαιώστε τη διεπαφή παροχής και εγκατάστασης: μόνο κύλινδρος ή πλήρες συγκρότημα οδηγού κυλίνδρου, λεπτομέρειες άξονα / πείρου, οπή, δακτύλιος ή διάταξη ρουλεμάν, γεωμετρία υποστήριξης / βάσης, διαθέσιμος χώρος συντήρησης και δομή καταστρώματος / παραπέτου.

Βήμα 5: Επιβεβαιώστε την ποιότητα υλικού, τη μορφή κατασκευής, τη διάταξη λίπανσης, το περιβάλλον διάβρωσης, την προετοιμασία επιφάνειας, το σύστημα επίστρωσης και την απαίτηση επιθεώρησης / πιστοποιητικού.

Βήμα 6: Παρέχετε ποσότητα, τύπο σκάφους, θέση εγκατάστασης, απαίτηση κλάσης ταξινόμησης, σχέδιο ή φωτογραφία αναφοράς, προορισμό παράδοσης και απαιτούμενο χρόνο παράδοσης.

Δομή

Μονός Κύλινδρος Επαφής Σχοινιού | Διεπαφή Κεντρικού Άξονα / Πείρου | Θέση Οπής / Δακτυλίου ή Ρουλεμάν | Εξαρτήματα Στερέωσης | Πρόβλεψη Λίπανσης όπως Ορίζεται | Διεπαφή Υποστήριξης / Βάσης | Θαλάσσια Προστασία Επιφάνειας

Επιφάνεια Κυλίνδρου, Επιλογή & Πλεονεκτήματα Μηχανικής

• Σημείο στροφής μονής κυλίνδρου → παρέχει μια καθορισμένη θέση για την αλλαγή της κατεύθυνσης του οδηγού του σχοινιού πρόσδεσης χωρίς να αναγκάζεται το σχοινί πάνω από μια σταθερή αιχμηρή ατσάλινη άκρη.

• Ομαλή επιφάνεια επαφής σχοινιού → η μηχανική κατεργασία / φινίρισμα της περιοχής επαφής είναι σημαντική για τον περιορισμό της τοπικής τριβής και την αποφυγή ανωμαλιών της επιφάνειας που θα μπορούσαν να καταστρέψουν το σχοινί.

• Σειρά επτά μεγεθών αναφοράς → τα μεγέθη κυλίνδρων 150–450 mm επιτρέπουν την αντιστοίχιση του οδηγού σχοινιού με διαφορετικές διαμέτρους σχοινιών και γεωμετρίες εγκατάστασης αντί να χρησιμοποιείται ένα μέγεθος για όλες τις διατάξεις.

• Επιλογή ειδική για κατηγορία σχοινιού → οι αναφορές για συνθετικό σχοινί, φυσικό σχοινί και χαλύβδινο συρματόσχοινο διατηρούνται ξεχωριστά, ώστε η διάμετρος του σχοινιού να μην συγχέεται με την ονομαστική τιμή φορτίου του προϊόντος.

• Έλεγχος εφαρμογής αντικατάστασης → το μέγεθος του κυλίνδρου, οι διαστάσεις D1 / H, η οπή / ο άξονας, η γεωμετρία της υποστήριξης και ο διαθέσιμος χώρος εγκατάστασης πρέπει να ελέγχονται έναντι της υπάρχουσας διάταξης του σκάφους πριν από την κατασκευή.

• Έλεγχος κατασκευής ειδικής για έργο → το υλικό, η λεπτομέρεια του δακτυλίου / ρουλεμάν, η λίπανση και η επίστρωση πρέπει να ακολουθούν το εγκεκριμένο σχέδιο και την προδιαγραφή αγοράς αντί να συνάγονται μόνο από την ονομασία NS 2585.

Προσαρμοσμένα Χαρακτηριστικά

• Αναφορά Προτύπου: NS 2585 → αναφορά θαλάσσιου οδηγού κυλίνδρου / κυλίνδρου περιέλιξης που χρησιμοποιείται για διατάξεις καθοδήγησης σχοινιού στο πλοίο.

• Διαμόρφωση: Μονός κύλινδρος → ένας εκτεθειμένος περιστρεφόμενος κύλινδρος επαφής σχοινιού.

• Μέγεθος Κυλίνδρου: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → επιλέξτε με βάση τις πληροφορίες σχοινιού και τη διάταξη του σκάφους.

• Εφαρμόσιμο Σχοινί: Συνθετικό σχοινί / φυσικό σχοινί / χαλύβδινο συρματόσχοινο → η μέγιστη διάμετρος αναφοράς ποικίλλει ανάλογα με την κατηγορία σχοινιού και την κατασκευή συρματόσχοινου.

• Αναφορά Χαλύβδινου Συρματόσχοινου: 6×24 και 6×37 στα 1550 N/mm² → εναλλακτική κατασκευή ή ποιότητα απαιτεί ξεχωριστή επιβεβαίωση.

• Μάζα Αναφοράς: 24,8 / 49,3 / 92 / 127 / 168 / 252,5 / 310 kg → δεν είναι ονομαστική τιμή φορτίου.

• SWL / Φορτίο Σχεδιασμού: Προς επιβεβαίωση → οι δημόσιοι κατάλογοι NS 2585 χρησιμοποιούν ασυνεπή ορολογία φορτίου, επομένως ο ορισμός φορτίου του έργου πρέπει να επαληθευτεί πριν από την προσφορά ή την έκδοση φύλλου δεδομένων.

• Υλικό: Ειδικό για έργο → χυτοχάλυβας, χυτοσίδηρος / όλκιμος σίδηρος, ανθρακούχος χάλυβας ή ανοξείδωτος χάλυβας μόνο όπου επιβεβαιώνεται από εγκεκριμένο σχέδιο και προδιαγραφή αγοράς.

• Προστασία Επιφάνειας: Ειδική για έργο → θαλάσσια επίστρωση, αστάρι εργαστηρίου, γαλβανισμός, γυαλισμένο φινίρισμα ή άλλο καθορισμένο σύστημα.

• Απαίτηση Πιστοποιητικού: Διαθέσιμο σύμφωνα με την απαίτηση του έργου → η ιχνηλασιμότητα υλικού, η επιθεώρηση κατασκευαστή και η παρουσία κλάσης ταξινόμησης υπόκεινται στο πεδίο παραγγελίας.

Πώς Λειτουργεί

Το Σχοινί Πρόσδεσης Πλησιάζει τη Θέση Οδηγού → Το Σχοινί Έρχεται σε Επαφή με τον Περιστρεφόμενο Κύλινδρο → Ο Κύλινδρος Αλλάζει την Κατεύθυνση του Οδηγού του Σχοινιού Μειώνοντας την Ολισθαίνουσα Επαφή → Η Προκύπτουσα Δύναμη Μεταφέρεται μέσω της Διεπαφής Άξονα / Υποστήριξης → Η Υποστηρικτική Δομή του Πλοίου Φέρει το Εφαρμοζόμενο Φορτίο

Εφαρμογές

Σταθμοί Πρόσδεσης Πλοίων | Συγκροτήματα Οδηγών Σχοινιού | Θέσεις Περιέλιξης / Οδηγών Γραμμής | Διατάξεις Οδηγών Σχοινιού Καταστρώματος | Θέσεις Οδηγών Σχοινιού Παραπετάματος | Έργα Νέων Κατασκευών | Έργα Αντικατάστασης και Ανακατασκευής

Πιστοποιήσεις & Πλεονεκτήματα

Το πεδίο επιθεώρησης και πιστοποίησης πρέπει να επιβεβαιωθεί πριν από την προσφορά. Πιστοποιητικά υλικού, επιθεώρηση διαστάσεων, επιθεώρηση επιφάνειας, έλεγχοι περιστροφής και παρουσία κλάσης ταξινόμησης μπορούν να κανονιστούν σύμφωνα με την απαίτηση του έργου, το εγκεκριμένο σχέδιο επιθεώρησης και το πεδίο παραγγελίας.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

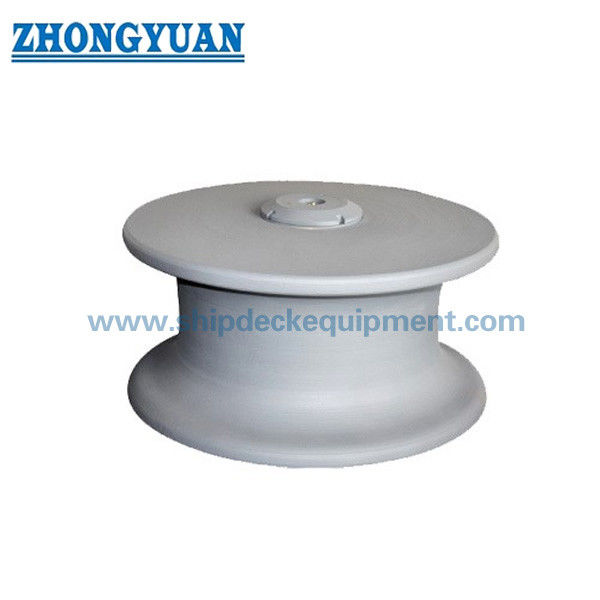

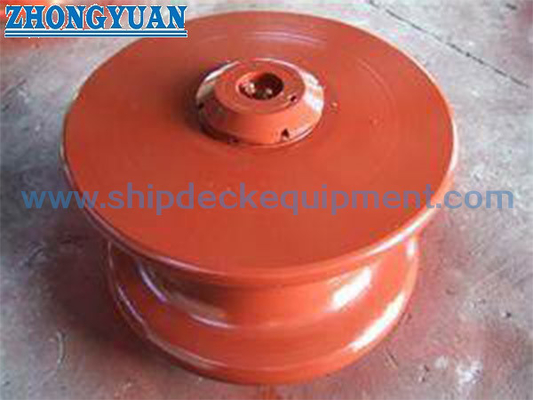

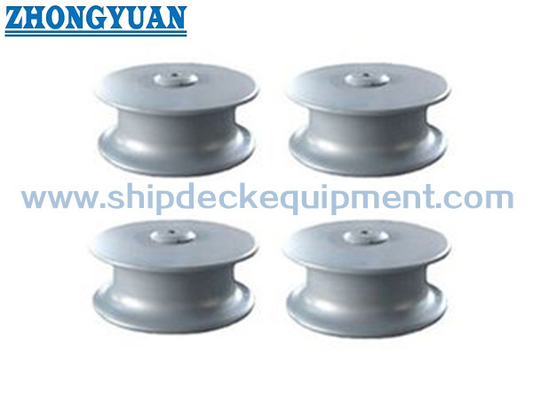

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Πώς πρέπει να επιλεγεί το σωστό μέγεθος κυλίνδρου NS 2585;

Α1: Επιλέξτε το μέγεθος του κυλίνδρου από το σχέδιο του σκάφους μαζί με την κατηγορία και τη διάμετρο του σχοινιού, την κατεύθυνση του οδηγού του σχοινιού, τη διάταξη του άξονα / υποστήριξης και τον διαθέσιμο χώρο εγκατάστασης. Για εργασίες αντικατάστασης, μετρήστε τον υπάρχοντα κύλινδρο, την οπή / τον άξονα και τη διεπαφή υποστήριξης αντί να επιλέγετε μόνο από τη διάμετρο του κυλίνδρου.

Ε2: Μπορεί η εφαρμόσιμη διάμετρος σχοινιού να χρησιμοποιηθεί ως SWL ή φορτίο θραύσης του οδηγού σχοινιού;

Α2: Όχι. Οι τιμές διαμέτρου σχοινιού είναι αναφορές επιλογής. Οι δημόσιοι κατάλογοι NS 2585 χρησιμοποιούν διαφορετικές ετικέτες και τιμές φορτίου, επομένως το SWL προϊόντος, το φορτίο θραύσης ή το φορτίο σχεδιασμού πρέπει να επιβεβαιωθούν από το ελεγχόμενο πρότυπο, το εγκεκριμένο σχέδιο έργου ή την προδιαγραφή φορτίου του αγοραστή.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά ή την κατασκευή αντικατάστασης;

Α3: Παρέχετε μέγεθος NS 2585, τύπο και διάμετρο σχοινιού, απαιτούμενη βάση φορτίου έργου, διαστάσεις κυλίνδρου και άξονα / οπής, διάταξη υποστήριξης ή βάσης, υλικό, επίστρωση, απαίτηση πιστοποιητικού / επιθεώρησης, ποσότητα, σχέδιο εγκατάστασης σκάφους ή φωτογραφία, προορισμό και απαιτούμενο χρόνο παράδοσης. διάμετρος σχοινιού, τύπος και διάμετρος σχοινιού, ποιότητα υλικού, επεξεργασία επιφάνειας, πεδίο παροχής, απαίτηση πιστοποιητικού, ποσότητα, σχέδιο εγκατάστασης ή φωτογραφία αναφοράς, προορισμός παράδοσης και απαιτούμενος χρόνος παράδοσης.
