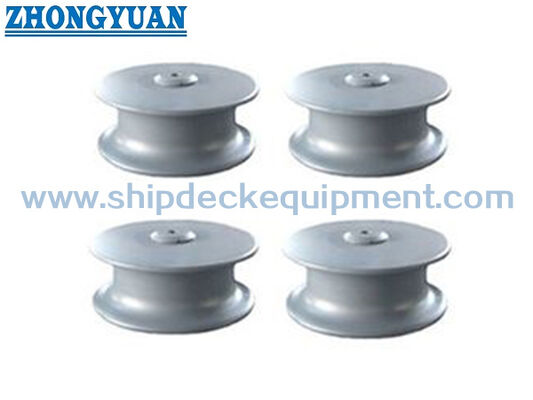

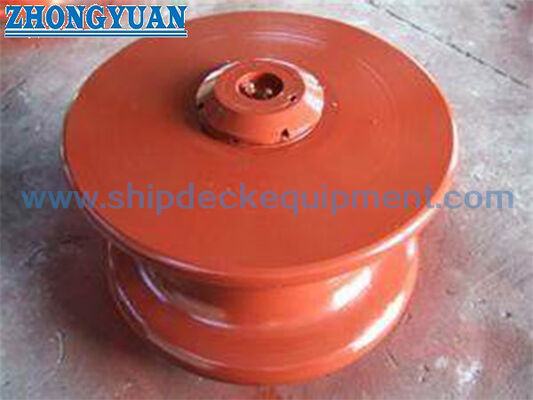

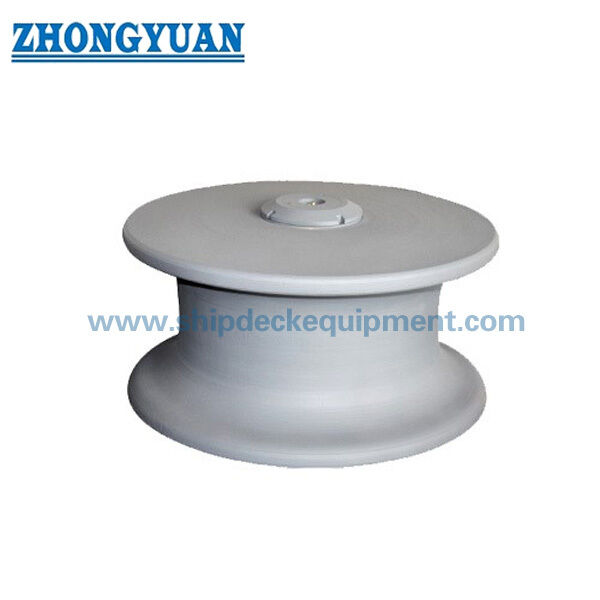

Ανοιχτός τύπου θαλάσσιο αγκυροβόλημα οδηγός ρόλο.

Ανοιχτός τύπου θαλάσσιο αγκυροβόλημα οδηγός ρόλο.

Επισκόπηση του προϊόντος

Ο ρόλος καθοδήγησης αγκυροβολίας πλοίων ανοιχτού τύπου NS 2585 είναι ένα ενιαίο ρόλο που χρησιμοποιείται για την καθοδήγηση σχοινιών αγκυροβολίας και την ρύθμιση της κατεύθυνσης σχοινιών σε σταθμούς αγκυροβολίας πλοίων.Συνήθως επιλέγεται ανάλογα με τη διάμετρο του κυλίνδρου, ο εφαρμοστέος τύπος σχοινιού, η διάταξη αγκυροβολίας του σκάφους, η γωνία οδήγησης του σχοινιού και η στήριξη ή δομή τοποθέτησης fairlead που εμφανίζονται στο σχέδιο σχεδίου.

Η παρούσα σελίδα επικεντρώνεται στην σειρά κυλίνδρων NS 2585 με διάμετρο κυλίνδρων από 150 mm έως 450 mm.και εφαρμογές σχοινιών από χάλυβα που αναφέρονται στον παρατεταμένο πίνακα παραμέτρωνΗ μέγιστη ισχύουσα διάμετρος σχοινιού είναι μόνο αναφορά επιλογής και δεν πρέπει να θεωρείται ως προϊόν SWL, MBL, φορτίο σπάσματος σχοινιού ή φορτίο δοκιμής.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: ανοιχτός τύπου μονοκυλίνδρος καθοδήγησης αγκυροβολίας → χρησιμοποιείται ως κατασκευαστικό στοιχείο κυλίνδρου fairlead/warping για τον έλεγχο της κατεύθυνσης σχοινιών αγκυροβολίας πλοίων.
• Τυπική αναφορά: NS 2585 → χρησιμοποιείται όταν η σχεδίαση του σκάφους ή η προδιαγραφή αγοράς απαιτεί διαστάσεις κυλίνδρων NS 2585.
• Περιοχή διαμέτρου κυλίνδρου: 150×450 mm → καλύπτει τις μικρές και μεσαίες διαταγές κυλίνδρων καθοδήγησης αγκυροβολής πλοίων στον παρεχόμενο πίνακα.
• Εφαρμόσιμοι τύποι σχοινιών: σχοινί συνθετικών ινών, σχοινί Malina και σχοινί χάλυβα 1550 N/mm2 → επιλέξτε τον ρόλο ανά τύπο σχοινίου και μέγιστη ισχύουσα διάμετρος σχοινίου.
• Πεδίο βάρους κυλίνδρων: 24,8 ̇ 310 kg → χρήσιμο για τον χειρισμό του σχεδιασμού, της συσκευασίας, της εκτίμησης της μεταφοράς και της προετοιμασίας της εγκατάστασης.
• Οι επιλογές υλικού: ήπιος χάλυβας, χάλυβας C-Mn, ανοξείδωτος χάλυβας, χυτοσίδηρος ή οζώδη χυτοσίδηρο → η τελική ποιότητα και η μορφή κατασκευής πρέπει να επιβεβαιώνονται πριν από την προσφορά.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, γαλβανισμένο, γυαλισμένο ή εξατομικευμένο φινίρισμα → το τελικό σύστημα πρέπει να ακολουθεί τις προδιαγραφές επικάλυψης του δοχείου.
• Πεδίο παροχής: τυποποιημένος ρόλος ή προσαρμοσμένη διάταξη → ο άξονας, το στέλεχος, το βάθρο, η λεπτομέρεια των ρουλεμάντων / καμπαναριών και η διεπαφή εγκατάστασης πρέπει να επιβεβαιώνονται με σχέδιο όταν απαιτείται.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση του απαιτούμενου προτύπου και τύπου προϊόντος: NS 2585 ανοιχτού τύπου μονοκυλίνδρος καθοδήγησης αγκυροβολίας.

Βήμα 2: Επιβεβαιώστε τη διάμετρο του κυλίνδρου D από 150 έως 450 mm σύμφωνα με το σχέδιο του δοχείου, τον τύπο σχοινιού και τη μέγιστη ισχύουσα διάμετρο του σχοινιού.

Βήμα 3: Επιβεβαίωση των πληροφοριών για το σχοινί: σχοινί συνθετικών ινών, σχοινί Malina ή σχοινί από χάλυβα· για το σχοινί από χάλυβα, επιβεβαίωση κατασκευής όπως 6×24 ή 6×37 και βαθμού αντοχής, εάν ορίζεται.

Βήμα 4: Επιβεβαιώστε το πεδίο του εφοδιασμού: μόνο ρολόι, ρολόι με άξονα, ρολόι με στερέωμα / βάθρο ή πλήρης συναρμολόγηση fairlead εάν απαιτείται.

Βήμα 5: Επιβεβαιώστε το υλικό, την επεξεργασία της επιφάνειας, το πεδίο εφαρμογής του πιστοποιητικού, τις απαιτήσεις επιθεώρησης και αν απαιτούνται προσαρμοσμένες διαστάσεις.

Βήμα 6: Παροχή ποσότητας, τύπου δοχείου εφαρμογής, θέσης εγκατάστασης, σχεδίου ή φωτογραφίας αναφοράς, προορισμού παράδοσης και απαιτούμενου χρόνου παράδοσης.

Δομή

Σώμα κυλίνδρου χυτοσίδηρου. Ανοιχτή διάταξη μονοκυλίνδρου. Ευκαθαρή επιφάνεια επαφής με σχοινί. Κεντρική διεπαφή τρύπησης / άξονα.βουρτσισμένα, ή συγκεκριμένη επεξεργασία επιφάνειας

Επιφάνεια κυλίνδρου, επιλογή και τεχνικά πλεονεκτήματα

• Η διευκόλυνση με έναν μόνο ρόλο είναι κατάλληλη όταν το σχοινί αγκυροβολίας χρειάζεται ένα καθορισμένο σημείο καμπής ή αλλαγή κατεύθυνσης σχοινίου σε μια διευκόλυνση fairlead.
• Η ομαλή επιφάνεια επαφής με το σχοινί συμβάλλει στη μείωση της απότομης τοπικής τριβής σε σύγκριση με τις σταθερές ατσάλινες άκρες, ειδικά όταν η γωνία οδήγησης του σχοινιού αλλάζει κατά τη διάρκεια της λειτουργίας αγκυροβολίας.
• Το εύρος διαμέτρου κυλίνδρου 150~450 mm επιτρέπει την επιλογή ανά τύπο σχοινιού και διάμετρο σχοινιού αντί να χρησιμοποιείται ένας υπερμεγέθης κυλίνδρος για όλες τις συνθήκες σχοινιού.
• Οι ξεχωριστοί πίνακες για σχοινί συνθετικών ινών, σχοινί Malina και σχοινί χάλυβα βοηθούν να αποφευχθεί η ανάμειξη της επιλογής διάμετρου σχοινιού με την ικανότητα φόρτωσης του προϊόντος.
• Οι προμηθευόμενες επιλογές υλικών επιτρέπουν την προσαρμογή του κυλίνδρου στις απαιτήσεις διάβρωσης, φθοράς και επιθεώρησης κλάσης του έργου. Η τελική ποιότητα του υλικού πρέπει να επιβεβαιωθεί πριν από την παραγωγή.
• Η επεξεργασία της επιφάνειας μπορεί να επιλεγεί για την πρακτική στα ναυπηγεία, συμπεριλαμβανομένης της προετοιμασίας εργοστασίου για μεταγενέστερη επικάλυψη, του γαλβανισμένου φινίρισμα, της γυαλισμένης επιφάνειας από ανοξείδωτο χάλυβα ή του συστήματος επικάλυψης ειδικού έργου.
• Για τα έργα αντικατάστασης, πρέπει να ελέγχεται η υπάρχουσα διάμετρος κυλίνδρου, διάμετρος τρύπησης/άξονα, διάταξη στήριξης και διαθέσιμο χώρο εγκατάστασης πριν από την προσφορά.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: NS 2585 → χρησιμοποιείται όταν το ναυπηγείο, ο πλοιοκτήτης ή το σχέδιο του σκάφους καθορίζει τις διαστάσεις του NS 2585 fairlead / warping roller.
• Τύπος: Ανοιχτός τύπος μονότροχος → κατάλληλος για ρυθμίσεις fairlead όπου η κατεύθυνση του σχοινιού ελέγχεται από έναν εκτεθειμένο ρόλο.
• Διάμετρος κυλίνδρου: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → επιλέξτε ανάλογα με τη διάμετρο του σχοινιού, τη διάταξη του σκάφους και το σχέδιο του σχεδίου.
• Εφαρμόσιμο σχοινί: συνθετική ίνα, Malina και σχοινί από χάλυβα → μέγιστη διάμετρος σχοινίου εξαρτάται από τον τύπο σχοινίου και την κατασκευή σχοινίου από χάλυβα.
• Υλικό: ήπιος χάλυβας, χάλυβας C-Mn, ανοξείδωτου χάλυβα, χυτοσίδηρου ή οπτικοακουστικού χυτοσίδηρου → πρέπει να επιβεβαιωθεί η τελική ποιότητα του υλικού, οι απαιτήσεις χύτευσης ή η μέθοδος κατασκευής.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα epoxy shop primer, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένο → τελικό φινίρισμα ακολουθεί τις απαιτήσεις βαφής δοχείου και προστασίας από τη διάβρωση.
• Πεδίο εφοδιασμού: μόνο ρολόι / ρολόι με άξονα / ρολόι με στερέωμα / πλήρης συναρμολόγηση fairlead → πρέπει να επιβεβαιωθεί πριν από την προσφορά.
• Απαιτήσεις πιστοποιητικού: διαθέσιμα σύμφωνα με τις απαιτήσεις του έργου → πριν από την παραγγελία πρέπει να επιβεβαιωθεί η επιθεώρηση της κατηγορίας, η ιχνηλασιμότητα του υλικού και το πεδίο εφαρμογής του πιστοποιητικού κατασκευαστή.

Πώς Λειτουργεί

Mooring rope approaches the guide point → Rope contacts the smooth rotating roller → Roller changes the rope lead direction and reduces sliding abrasion → Local force is transferred through the shaft / support arrangement to the fairlead foundation → Final selection is checked with rope type, γωνία οδήγησης και διάταξη αγκυροβολίας πλοίου

Εφαρμογές

Ship mooring stations | Fairlead assemblies | Warping roller positions | Deck rope guide arrangements | Bulwark rope guide arrangements | Cargo vessels | Tugboats | Workboats | Newbuilding and replacement projects

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Πώς πρέπει να επιλέγεται η σωστή διάμετρος κυλίνδρου NS 2585;

Α1: Επιλέξτε τη διάμετρο του κυλίνδρου σύμφωνα με το σχέδιο του σκάφους, τον τύπο σχοινιού, τη μέγιστη ισχύουσα διάμετρο του σχοινιού, την κατεύθυνση της κατεύθυνσης του σχοινιού και τη διαθέσιμη διάταξη στήριξης fairlead.Ο πίνακας 150×450 mm παρέχει την κύρια αναφορά επιλογής για την προσφορά και το σχέδιο ιστοσελίδας.

Ε2: Μπορεί η μέγιστη ισχύουσα διάμετρος σχοινιού να χρησιμοποιηθεί ως προϊόν SWL ή MBL;

Α2: Όχι. Ο παρασχεμένος πίνακας παρέχει τις μέγιστες εφαρμοστέες διαμέτρους σχοινιών για διάφορους τύπους σχοινιών. Δεν πρέπει να μετατρέπεται απευθείας σε προϊόν SWL, MBL, φορτίο σπάσματος, φορτίο αναφοράς,ή δοκιμαστικό φορτίο χωρίς βάση σχεδιασμού του σχεδίου και έγκριση κλάσης.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Α3: Επιβεβαιώστε το NS 2585, διάμετρο κυλίνδρου, τύπο και διάμετρο σχοινιού, ποιότητα υλικού, επεξεργασία επιφάνειας, πεδίο παροχής, απαίτηση πιστοποιητικού, ποσότητα, σχέδιο εγκατάστασης ή φωτογραφία αναφοράς,προορισμός παράδοσης, και απαιτούμενο χρόνο παράδοσης.
