Επισκόπηση του προϊόντος

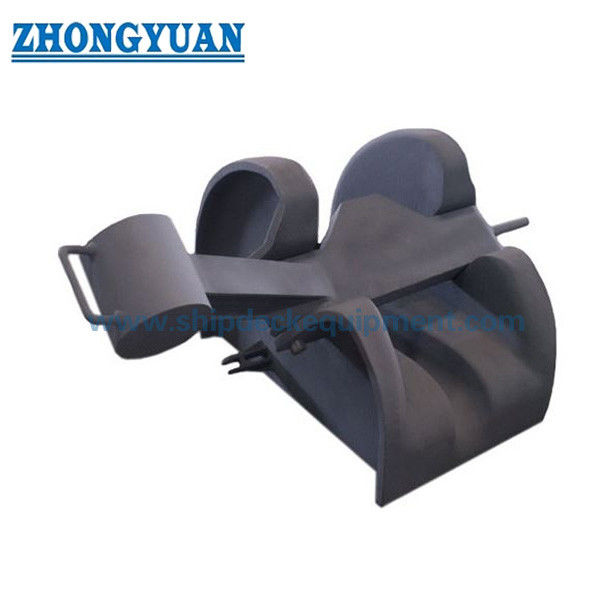

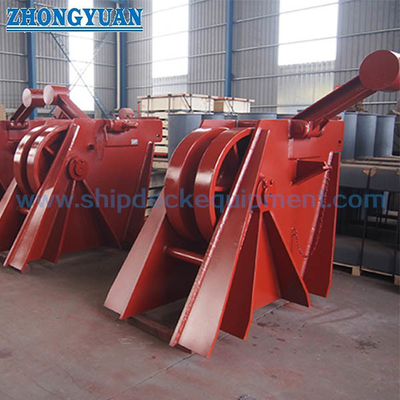

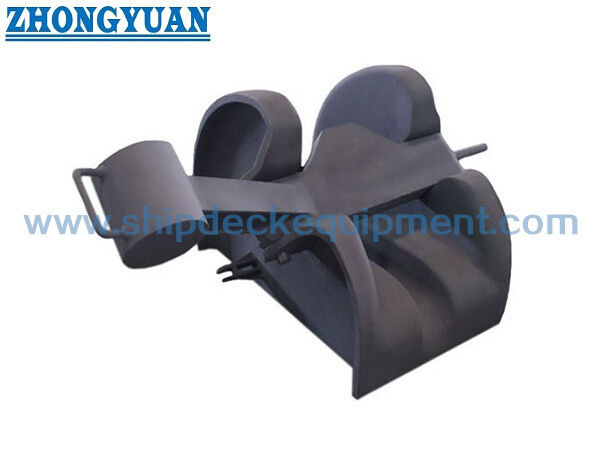

Το πώμα αλυσίδας άγκυρας τύπου ράβδου χάλυβα JIS F 2015 χρησιμοποιείται στη διάταξη αγκυρώσεως του πλοίου μεταξύ του σωλήνα αλυσίδας και του αλεξίπτωτου.και τοποθετείται σε κατασκευασμένο υπόστρωμα, έτσι ώστε το ύψος εγκατάστασης να μπορεί να ρυθμιστεί για σωστή ευθυγράμμιση της διαδρομής της αλυσίδας.

Για αυτό το προϊόν, ο ποιοτικός έλεγχος του σκελετού από χάλυβα χύτευσης με σχήμα άμμου είναι ένα βασικό σημείο κατασκευής.και η διεπαφή του θεμέλιου θα πρέπει να ελέγχεται προσεκτικά, επειδή επηρεάζουν την εγκατάσταση αντιστοιχίαΈνα ξεχωριστό τροχό αλυσίδας ή κυλίνδρος τοποθετείται συνήθως μπροστά από το πώμα όταν η αλυσίδα πρέπει να ανυψωθεί ομαλά στη γραμμή του ανεμόπλου.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Τύπος άγκυρας αλυσίδας αγκυροβολίας από χυτοσίδηρο → που χρησιμοποιείται στις διατάξεις αγκυροβολίας πλοίων μεταξύ του σωλήνα και του ανεμοθώρακα.
• Τεχνικό πρότυπο: JIS F 2015-1987 → πρότυπο αναφοράς για την ονομασία τύπου και τις κύριες διαστάσεις.
• Το εύρος μεγεθών αλυσίδας: 38·78 mm → καλύπτει τις διαμέτρους αλυσίδας άγκυρας που αναφέρονται για την προκαταρκτική επιλογή μοντέλου.
• Δομή: Τύπος ράβδου, χωρίς ενσωματωμένο τροχό → τροχό αλυσίδας μπροστά ή τροχό πρέπει να επιβεβαιώνεται ξεχωριστά όταν απαιτείται.
• Βάση εγκατάστασης: Εγκαταστάθηκε σε κατασκευασμένο θεμέλιο → το ύψος του θεμέλιου μπορεί να ρυθμιστεί για ευθυγράμμιση αλυσίδας με σωλήνα hawse και windlass.
• Εστίαση της κατασκευής: Χάλυβας χύτευσης σχήματος άμμου → ποιότητα χύτευσης, φινίρισμα αλυσίδας επαφής, κάθισμα ράβδου και έλεγχο διαστάσεων είναι κρίσιμα.
• Επεξεργασία επιφάνειας: Sa2.5 εκρήγνυνση + ένα στρώμα πρώτης ύλης epoxy shop → γαλβανισμένη, γυαλισμένη ή προσαρμοσμένη επεξεργασία μπορεί να συζητηθεί με βάση τις απαιτήσεις υλικού και έργου.
• Πεδίο εφαρμογής του πιστοποιητικού: Το πιστοποιητικό κατασκευαστή ή το πιστοποιητικό ταξινόμησης μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου και το πεδίο εφαρμογής της επιθεώρησης.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1:Επιβεβαιώστε το πώμα αλυσίδας άγκυρας τύπου ράβδου JIS F 2015-1987 και την απαιτούμενη διάμετρο της αλυσίδας από 38 mm έως 78 mm.

Βήμα 2:Επιλέξτε τον αντίστοιχο τύπο σύμφωνα με τη διάμετρο της αλυσίδας άγκυρας και, στη συνέχεια, ελέγξτε τις διαστάσεις A / B / C / D σε σχέση με τη διάταξη του καταστρώματος άγκυρας του σκάφους.

Βήμα 3:Επιβεβαιώστε το ύψος του κατασκευασμένου θεμέλιου, τη θέση του σωλήνα αλυσίδας, τη θέση του τροχού αλυσίδας αλυσίδας και αν απαιτείται ενίσχυση του καταστρώματος ή επανεξέταση της τάξης.

Τέταρτο βήμα:Επιβεβαιώστε εάν ο τροχός ή ο ρόλος της εμπρόσθιας αλυσίδας περιλαμβάνεται στο πεδίο του εφοδιασμού ή τοποθετείται ξεχωριστά από το ναυπηγείο.

Βήμα 5:Επιβεβαιώστε το υλικό, την απαίτηση ελέγχου χύτευσης, την επεξεργασία της επιφάνειας, το σύστημα επίστρωσης και την έκταση του πιστοποιητικού πριν από την προσφορά.

Βήμα 6:Αναφέρετε τον τύπο του σκάφους, τη θέση εγκατάστασης, την ποσότητα, τον προορισμό παράδοσης, τον απαιτούμενο χρόνο παράδοσης και το σχέδιο ή τις φωτογραφίες, εάν υπάρχουν.

Δομή

Cast steel stopper body | Bar type chain locking arrangement | No built-in roller | Chain-contact area | Bar seating area | Fabricated foundation interface | Shop primer or customized surface treatment

Πλεονεκτήματα χύτευσης, εγκατάστασης και ποιότητας

• Ο έλεγχος του χύτευσης των καλούπιων αμμουδιών είναι το κύριο επίκεντρο της ποιότητας.
• Οι επιφάνειες επαφής αλυσίδας και οι χώροι καθίσματος μπαρ επωμίζονται μετά το χύτευμα για να αποφευχθεί η απότομη τοπική επαφή και να υποστηριχθεί η ομαλότερη δέσμευση της αλυσίδας άγκυρας.
• Η διάταξη τύπου ράβδου είναι απλή και δεν περιλαμβάνει ενσωματωμένο ρόλο, το οποίο βοηθά τους αγοραστές να διαχωρίσουν το πεδίο τροφοδοσίας φραγμού από τον μπροστινό τροχό αλυσίδας ή τη διάταξη ρόλου καθοδήγησης.
• Το κατασκευασμένο θεμέλιο επιτρέπει στο ναυπηγείο να ρυθμίζει το ύψος εγκατάστασης για ευθυγράμμιση μεταξύ του σωλήνα hawse, του πώλησης αλυσίδας και του τροχού αλυσίδας windlass.
• Ο πίνακας μεγεθών καλύπτει διαμέτρους αλυσίδας 38 × 78 mm, βοηθώντας τα ναυπηγεία και τα ναυπηγεία να συγκρίνουν το μέγεθος της αλυσίδας, τις διαστάσεις του φάκελου και το βάρος πριν από την προσφορά.
• Δύναμη θεμελίων, ενίσχυση καταστρώματος, δοκιμαστικό φορτίο,Οι απαιτήσεις για το φορτίο στάθμευσης και στάθμευσης πρέπει να ελέγχονται από τον σχεδιαστή του σκάφους ή την εταιρεία ταξινόμησης επειδή τα δεδομένα φορτίου δεν παρέχονται στον παρατεταμένο πίνακα παραμέτρων..

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: JIS F 2015-1987 → χρήση όταν η προδιαγραφή του δοχείου απαιτεί διαστάσεις πώλησης αλυσίδας άγκυρας τύπου ράβδου JIS.
• Τύπος Περιοχή: 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 → επιλέξτε ανάλογα με τη διάμετρο της αλυσίδας άγκυρας.
• Μέγεθος της αλυσίδας: 38·78 mm → τελικό μοντέλο πρέπει να αντιστοιχεί στην πραγματική προδιαγραφή αλυσίδας άγκυρας και στο σχέδιο του σκάφους.
• Κύρια κατασκευή: τύπος ράβδου χυτού χάλυβα → τοποθετημένο ως σώμα από χυτό χάλυβα με πώμα; απαιτείται επιβεβαίωση των εναλλακτικών υλικών.
• Διαμόρφωση κυλίνδρων: Χωρίς ενσωματωμένο κυλίνδρο → ο μπροστινός τροχός αλυσίδας ή κυλίνδρος είναι συνήθως ξεχωριστή διάταξη, εκτός εάν περιλαμβάνεται στο συμφωνημένο πεδίο παροχής.
• Εγκατάσταση: Εγκαταστάθηκε σε κατασκευασμένο θεμέλιο → ο σχεδιασμός του θεμέλιου και η ρύθμιση ύψους πρέπει να επιβεβαιώνονται με σχέδιο ναυπηγείου.
• Επεξεργασία επιφάνειας: Sa2.5 εκρήγνυνση + επωξικό πρώιμο εργοστασίου → γαλβανισμένη, γυαλισμένη ή προσαρμοσμένη επεξεργασία εξαρτάται από το υλικό και τις απαιτήσεις του έργου.
• Απαιτήσεις πιστοποιητικού: Διαθέσιμα σύμφωνα με τις απαιτήσεις του έργου → πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης ή επιθεώρηση μαρτύρου πρέπει να επιβεβαιώνεται πριν από την παραγγελία.

Πώς Λειτουργεί

Anchor chain leaves the hawse pipe → front chain wheel or roller lifts the chain when fitted → chain enters the bar type stopper → stopper bar secures the chain path → fabricated foundation transfers force to ship structure → chain is released for windlass operation when required

Εφαρμογές

Ship anchoring arrangement | Anchor deck equipment | Hawse pipe to windlass chain path | Newbuilding projects | Repair and replacement projects | Fabricated foundation installation | Commercial vessels, εργασιακά σκάφη, ρυμουλκούμενα σκάφη και φορτηγά σκάφη σύμφωνα με το σχέδιο του σκάφους

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ιχνηλασιμότητα του υλικού και τη διαδικασία έγκρισης από την εταιρεία ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ερώτηση 1:Πώς πρέπει να επιλέγεται ο σωστός τύπος πώλησης αλυσίδας άγκυρας JIS F 2015;

Α1:Επιλέξτε τον τύπο σύμφωνα με την πραγματική διάμετρο αλυσίδας άγκυρας, στη συνέχεια ελέγξτε τις διαστάσεις A / B / C / D, το ύψος του θεμέλιου, ευθυγράμμιση σωλήνα hawse,και θέση της αλυσοτροχιάς της αλεξίπτωτης κατά την άσκηση του σκάφους.

Ε2:Περιλαμβάνει ένα ρόλο το φουλάρι της αλυσίδας;

Α2:Όχι, η περιγραφή του προϊόντος που παρέχεται είναι ένα πώμα αλυσίδας άγκυρας τύπου ράβδου χωρίς ενσωματωμένο ρόλο.Ένας τροχός αλυσίδας ή κυλίνδρος τοποθετείται συνήθως μπροστά από το πώμα όταν η αλυσίδα πρέπει να σηκωθεί ομαλά, αλλά το εν λόγω πεδίο παροχής θα πρέπει να επιβεβαιωθεί ξεχωριστά.

Ε3:Ποια σημεία ποιότητας χύτευσης είναι σημαντικά για αυτό το φουλάρι;

Α3:Τα βασικά σημεία περιλαμβάνουν τη σταθερότητα του χύτευσης, την ακρίβεια των διαστάσεων, την ομαλή φινίρισμα αλυσίδας επαφής, την κατάσταση των καθισμάτων των ράβδων, την αντιστοιχία της διεπαφής του θεμέλιου και το πεδίο ελέγχου.Οι απαιτήσεις για το σχεδιασμό ή την κατηγορία του σκάφους πρέπει να επιβεβαιώνονται από τις απαιτήσεις για το σχεδιασμό ή την κατηγορία του σκάφους..
