Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Λαστιχένιο φτερό με προστατευτικό πλάκας πολυαιθυλενίου | Ισχύει για: | Η πλώρη και η πλευρά του πλοίου, για φτερά γιοτ |
|---|---|---|---|
| Πιστοποίηση: | CCS, BV, ABS and SGS | ||
| Επισημαίνω: | SGS θαλάσσιο λαστιχένιο κιγκλίδωμα,Ελαστικό θαλάσσιο λαστιχένιο κιγκλίδωμα,Λαστιχένιος προφυλακτήρας βαρκών cOem |
||
Περιγραφή προϊόντων

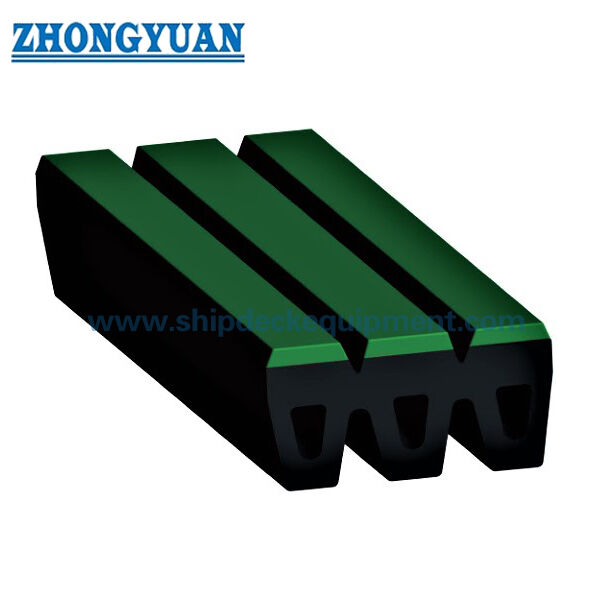

Τύπος M Ναυτικό ελαστικό φρένο με προστατευτική πλάκα πολυαιθυλενίου για ναυτικό ελαστικό φρένο
Επισκόπηση του προϊόντος
Ο φτερωτός φτερωτός φτερωτός UHMW-PE για γιοτ και εργασιακές βάρκες είναι ένας συμπαγής φτερωτός φτερωτός φτερωτός φτερωτός που τοποθετείται σε πλοίο με φτερό επαφής από πολυαιθυλένιο χαμηλής τριβής.Το προμηθευόμενο προφίλ χρησιμοποιεί ένα καλούπι από καουτσούκ με επιφάνεια UHMW-PE που στερεώνεται στην επιφάνεια επαφής του δοχείου., μειώνοντας την άμεση τριβή από το καουτσούκ στο κύτος, όταν μπορεί να προκύψει επανειλημμένη επαφή με την ολίσθηση.
Η προμηθευόμενη σειρά περιλαμβάνει δύο ονομαστικά προφίλ πλάτους 240 mm με ύψος καουτσούκ 100 mm και 120 mm.Το σχέδιο της πηγής προσδιορίζει το UHMW-PE στην επιφάνεια επαφής και δίνει μέγιστα καταγεγραμμένα μήκη μονάδας 490 mm και 710 mm αντίστοιχα..
Γρήγορες προδιαγραφές
- Τύπος προϊόντος: Εγκατασταθείσα σε σκάφος ελαστική φτερούγα με επιφάνεια επαφής UHMW-PE
- Ονομαστικά προμηθευμένα προφίλ: 240 × 100 mm
- Μέγιστο μήκος μονάδας: ≤490 mm
- Υλικό προσώπου: πρωτόγονη μαύρη UV-σταθεροποιημένη UHMW-PE
- Πρωταρχική εφαρμογή: προστασία πλώρης / πλευρικής πτέρυγας για σκάφη, σκάφη εργασίας και σκάφη
- Αρχή επαφής: επιφάνεια PE με χαμηλή τριβή, αντικαταστάσιμη / μηχανικά σταθερή, πάνω από σωλήνα από καουτσούκ που απορροφά ενέργεια
Δομή & Διαμόρφωση
Σχηματισμένο σώμα από συμπαγές καουτσούκ. Προφίλ μπροστινού προσώπου. Πλάκα / pad UHMW-PE. Μηχανική διεπαφή στερέωσης.Το προϊόν-πηγή δεν αντιμετωπίζεται ως το ίδιο προϊόν με τη μεγάλη διεθνή οικογένεια φτερωτών ρυμουλκούμενων τύπου M· η δημόσια σελίδα της ονομάζεται επομένως με την πραγματική κατασκευή UHMW-PE και όχι με το αρχικό γράμμα μοντέλου.
Η επιφάνεια επαφής UHMW-PE παρέχει μια μικρότερη διεπαφή τριβής και βελτιωμένη αντοχή στην φθορά σε σύγκριση με την άμεση επαφή ελαστικού.Η μέθοδος αυτή χρησιμοποιείται για να προσδιοριστεί η μέθοδος που πρέπει να χρησιμοποιείται για την παρακολούθηση των επιβατών..
Βασικές τεχνικές προδιαγραφές:
| Τύποι | Μέγεθος (mm) | |||||
| Β | Βλ | H | Χλ | h | Α | |
| M240X100 | 240 | 177 | 100 | 24 | 18 | W490 |
| M240X120 | 240 | 172 | 120 | 35 | 25 | W710 |
Οδηγός επιλογής και έρευνας
Βήμα 1 ️ Επιβεβαίωση του τύπου του σκάφους, της θέσης της πλώρης / της πλευράς, του διαθέσιμου πλάτους τοποθέτησης και του απαιτούμενου μήκους επαφής προστασίας.
Βήμα 2 ️ Επιλέξτε το προφίλ 240 × 100 ή 240 × 120 ανάλογα με το διαθέσιμο βάθος και τη γεωμετρία αντικατάστασης.
Βήμα 3 ️ Επιβεβαίωση του πάχους της επένδυσης UHMW-PE, της μεθόδου στερέωσης, του υλικού στερέωσης και του κατά πόσον η επένδυση πρέπει να είναι αντικαταστάσιμη κατά τη χρήση.
Βήμα 4 ∙ Παροχή της δομής στήριξης / του σχεδίου τοποθέτησης από την πλευρά του σκάφους και της απαιτούμενης βάσης επαφής με το φορτίο ή την βάση τρίψης.
Βήμα 5 ️ Επιβεβαίωση της ποσότητας, του πεδίου εφαρμογής της επιθεώρησης/της τεκμηρίωσης, προορισμού παράδοσης και απαιτούμενης ημερομηνίας παράδοσης.
Βασικά πλεονεκτήματα της μηχανικής
- Η επιφάνεια επαφής UHMW-PE μειώνει την τριβή και αντιστέκεται στη συρρίκνωση της επιφάνειας επαφής του αγγείου.
- Το συμπαγές προφίλ από καουτσούκ παρέχει συμμόρφωση πίσω από την επιφάνεια τρίψης PE για την προστασία των γιοτ και των εργασιακών σκαφών.
- Δύο προμηθευόμενα ύψη επιτρέπουν την επιλογή για διαφορετικά διαθέσιμα βάθη τοποθέτησης χωρίς να δημιουργούνται ξεχωριστές λεπτές σελίδες.
- Η μηχανική προσκόλληση επιτρέπει την κατασκευή του στοιχείου PE και του καουτσούκ ως ξεχωριστών εξαρτημάτων υπηρεσίας.
Εγκατάσταση & Διασύνδεση συστήματος
Το καουτσούκ είναι στερεωμένο στη δομή στήριξης της πλευράς του δοχείου, με το χρώμα UHMW-PE να βρίσκεται στην επιφάνεια επαφής.η δομή στήριξης και η προστασία από τη διάβρωση είναι ειδικές για το έργο και πρέπει να ταιριάζουν με το σχέδιο του δοχείου και τα αναμενόμενα φορτία τρίψης.
Επιθεώρηση και τεκμηρίωση
Ο βασικός έλεγχος ποιότητας περιλαμβάνει οπτική επιθεώρηση, επαλήθευση διαστάσεων και δοκιμή των φυσικών ιδιοτήτων του ελαστικού.Δεν προστίθεται αριθμητικός ισχυρισμός για την δύναμη αντίδρασης / απορρόφηση ενέργειας όταν το προμηθευμένο υλικό του προϊόντος δεν παρέχει αξιόπιστη βάση απόδοσης σε πίνακα..
Οι τρέχουσες κατευθυντήριες γραμμές μηχανικής για τα συστήματα φτέρνων χρησιμοποιούνται για το σχεδιασμό του έργου και τη λογική δοκιμών, ενώ η έγκριση τύπου, η πιστοποίηση προϊόντων,οι μαρτυρίες τρίτων και η τεκμηρίωση της κατηγορίας αναφέρονται μόνον όταν έχει συμφωνηθεί και τεκμηριωθεί το αντίστοιχο πεδίο εφαρμογής.
Εφαρμογές
Γιάχτ, εργασιακά σκάφη, πλοία εξυπηρέτησης, προστασία πέλματος, πλευρικές λωρίδες τρίψης, αντικατάσταση φτερών χαμηλής τριβής.
Σχέδιο & Φωτογραφίες
Γενικές ερωτήσεις
Ερώτηση 1: Γιατί να χρησιμοποιήσετε UHMW-PE στην επιφάνεια επαφής;
Ε2: Είναι αυτή η σελίδα η ίδια με μια συμβατική μεγάλη φτερούγα ρυμουλκούμενου τύπου M; ∆εν. Το προμηθευόμενο προϊόν είναι ένα συμπαγές προφίλ από καουτσούκ με επικάλυψη UHMW-PE.η σελίδα αποφεύγει σκόπιμα τη χρήση του συστήματος μοντέλου M-fender άλλου κατασκευαστή.
Ε3: Είναι το πάχος του PE σταθερό; ∆οκιμασία του προϊόντος προέλευσης δεν δηλώνει ένα τυποποιημένο πάχος.
