Τύπος κυλίνδρου Tug Boat Rubber Fender Marine Rubber Fender

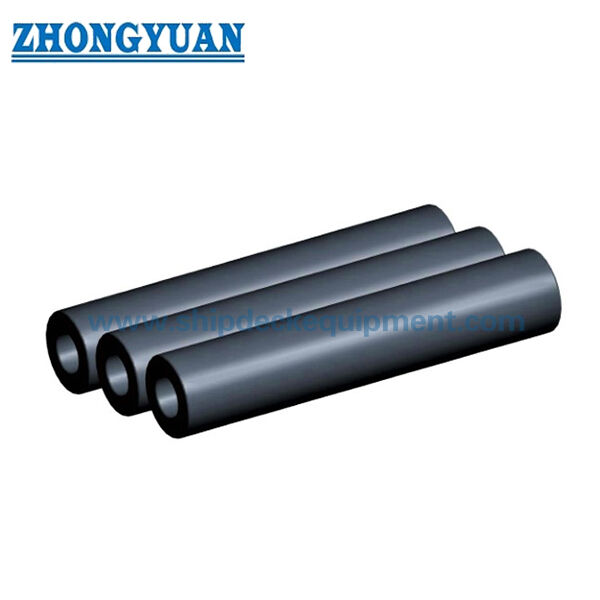

Κυλινδρικό Φτερό από Καουτσούκ για Ρυμουλκά και Ναυτιλιακούς Τερματικούς Σταθμούς

Επισκόπηση Προϊόντος

Το Κυλινδρικό Φτερό από Καουτσούκ για Ρυμουλκά και Ναυτιλιακούς Τερματικούς Σταθμούς είναι ένα απλό, κοίλο, συμπαγές κυλινδρικό φτερό από καουτσούκ που χρησιμοποιείται σε προβλήτες, αποβάθρες, ρυμουλκά, ωθητικά σκάφη και άλλες θέσεις επαφής με σκάφη. Μπορεί να εγκατασταθεί με κεντρική αλυσίδα ή μπάρα, με ανάρτηση, ή με μηχανουργημένες περιφερειακές αυλακώσεις για ιμάντες / αλυσίδες όπου απαιτείται.

Η παρεχόμενη τυπική σειρά απόδοσης καλύπτει εξωτερικές διαμέτρους από 150 έως 1.200 mm σε μήκος αναφοράς 1.000 mm, με δεδομένα συμπίεσης σχεδιασμού 50%. Ένας ξεχωριστός πίνακας κατασκευής για ρυμουλκά / ωθητικά σκάφη επιβεβαιώνει μεγάλα κυλινδρικά μήκη έως 20.000 mm για πολλές διαμορφώσεις με και χωρίς αυλακώσεις.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Κοίλο συμπαγές κυλινδρικό φτερό από καουτσούκ
• Εύρος εξωτερικής διαμέτρου που παρέχεται στον πίνακα τυπικής απόδοσης: 150–1.200 mm
• Τυπικός λόγος εσωτερικής/εξωτερικής διαμέτρου στην τυπική σειρά: περίπου 0,5
• Δημοσιευμένο σημείο απόδοσης: συμπίεση σχεδιασμού 50%
• Δημοσιευμένο μήκος αναφοράς για τον πίνακα απόδοσης: 1.000 mm
• Μεγάλα κατασκευασμένα μήκη: έως 20.000 mm για πολλές αναφερόμενες διαμορφώσεις
• Διαθέσιμες μορφές εγκατάστασης: απλό κυλινδρικό | κυλινδρικό με αυλακώσεις | κυλινδρική διάταξη πλώρης/πρύμνης σκάφους

Δομή & Διαμόρφωση

Κοίλο κυλινδρικό σώμα από καουτσούκ | κεντρική οπή για ανάρτηση / στερέωση | προαιρετικές περιφερειακές αυλακώσεις εγκατάστασης | προαιρετικά κωνικά άκρα και διάταξη στερέωσης πλευράς σκάφους ειδικά για το έργο.

Για κυλινδρικά προϊόντα, οι παρεχόμενες πληροφορίες κατασκευής υποστηρίζουν αυτόματη εξώθηση/περιέλιξη, συμπίεση στρώσεων, ενσωματωμένη βουλκανισμό και μηχανουργική κατεργασία αυλακώσεων εγκατάστασης όπου απαιτείται. Αυτή η περιγραφή διαδικασίας δεν είναι γενικευμένη για τις οικογένειες φτερών με χύτευση D, W ή άλλου προφίλ.

Κύριες Τεχνικές Παράμετροι:

Οδηγός Επιλογής & Εντολής

Βήμα 1 – Επιβεβαίωση θέσης εγκατάστασης: πλώρη ή πλευρά ρυμουλκού/ωθητικού σκάφους, προβλήτα, αποβάθρα, θέση ανάρτησης ή αντικατάσταση.

Βήμα 2 – Επιλογή Εξωτερικής Διαμέτρου, Εσωτερικής Διαμέτρου και συνολικού μήκους με βάση την απαιτούμενη ενέργεια/αντίδραση, τον διαθέσιμο χώρο και τη μέθοδο στερέωσης.

Βήμα 3 – Επιβεβαίωση απλής ή αυλακωτής διαμόρφωσης, ποσότητας/θέσης αυλακώσεων, διάταξης αλυσίδας ή ιμάντα και λεπτομερειών άκρων.

Βήμα 4 – Για επιλογή βάσει απόδοσης, δηλώστε εάν οι τιμές καταλόγου 1.000 mm / 50% αποτελούν τη βάση αποδοχής ή εάν απαιτείται δοκιμή πλήρους κλίμακας ειδικά για το έργο.

Βήμα 5 – Επιβεβαίωση ποσότητας, σχεδίου, πεδίου επιθεώρησης/τεκμηρίωσης και προορισμού παράδοσης.

Βασικά Μηχανικά Πλεονεκτήματα

• Η απλή κυκλική γεωμετρία επιτρέπει διατάξεις ανάρτησης, κεντρικής μπάρας ή στερέωσης στο σκάφος με σχετικά απλή αντικατάσταση.
• Η κατασκευή μεγάλων μηκών και οι μηχανουργημένες αυλακώσεις εγκατάστασης υποστηρίζουν διατάξεις πλώρης/πρύμνης ρυμουλκών και ωθητικών σκαφών.
• Ο πίνακας απόδοσης 50% παρέχει άμεσες τιμές αντίδρασης και ενέργειας για τη σειρά εξωτερικής διαμέτρου που παρέχεται σε μήκος αναφοράς 1.000 mm.
• Διαφορετικοί συνδυασμοί εξωτερικής/εσωτερικής διαμέτρου μπορούν να σχεδιαστούν όπου η τυπική σειρά καταλόγου δεν ταιριάζει με την υπάρχουσα εγκατάσταση.

Εγκατάσταση & Διασύνδεση Συστήματος

Τα κυλινδρικά φτερά μπορούν να αναρτηθούν μέσω της κεντρικής οπής, να συγκρατηθούν με αλυσίδες/ράβδους, ή να εγκατασταθούν με περιφερειακές αυλακώσεις και ιμάντες/αλυσίδες. Για διατάξεις πλώρης/πρύμνης ρυμουλκών, η γεωμετρία των αυλακώσεων, το φορτίο ιμάντα/αλυσίδας, οι μεταβάσεις άκρων και οι λεπτομέρειες στήριξης του κύτους πρέπει να συντονιστούν με τη δομή του σκάφους.

Επιθεώρηση & Τεκμηρίωση

Ο βασικός ποιοτικός έλεγχος περιλαμβάνει οπτική επιθεώρηση, επαλήθευση διαστάσεων και δοκιμή φυσικών ιδιοτήτων του καουτσούκ. Όπου ένας ποσοτικοποιημένος πίνακας δύναμης αντίδρασης / απορρόφησης ενέργειας αποτελεί μέρος της συμφωνημένης προδιαγραφής προϊόντος, η δοκιμή συμπίεσης πλήρους κλίμακας μπορεί να συμπεριληφθεί στο ITP του έργου για την επαλήθευση της εγγυημένης απόδοσης υπό καθορισμένες συνθήκες δοκιμής.

Οι Οδηγίες Φτερών PIANC 2024 (MarCom WG211) χρησιμοποιούνται ως η τρέχουσα μηχανική αναφορά για τις αρχές σχεδιασμού, κατασκευής και δοκιμών συστημάτων φτερών. Η έγκριση τύπου, η πιστοποίηση προϊόντος, η παρακολούθηση από τρίτους και η τεκμηρίωση κλάσης δηλώνονται μόνο όταν έχει συμφωνηθεί και τεκμηριωθεί η αντίστοιχη έκταση.

Εφαρμογές

Ρυμουλκά | ωθητικά σκάφη | σκάφη εργασίας | τοίχοι προβλήτας | αποβάθρες | συστήματα ανάρτησης φτερών | προστασία πλώρης και πρύμνης σκάφους | αντικατάσταση κυλινδρικών φτερών

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Γιατί το CY900 εμφανίζεται με εσωτερική διάμετρο 450 mm; — Η γεωμετρία 900/450 υποστηρίζεται από τον πίνακα προϊόντων με αυλακώσεις και συνεπείς διεθνείς αναφορές κυλινδρικών φτερών. Η μεμονωμένη καταχώρηση 350 mm σε μία πηγή αντιμετωπίζεται ως σφάλμα πηγής.

Ε2: Οι τιμές απόδοσης 50% κλιμακώνονται απευθείας με το μήκος; — Ο δημοσιευμένος πίνακας αφορά μήκος αναφοράς 1.000 mm. Οι τιμές έργου για άλλα μήκη θα πρέπει να επιβεβαιώνονται μέσω του εγκεκριμένου υπολογισμού προϊόντος / βάσης απόδοσης αντί να υποτίθενται χωρίς επαλήθευση.

Ε3: Πότε χρησιμοποιούνται αυλακώσεις; — Οι αυλακώσεις χρησιμοποιούνται όπου οι ιμάντες ή οι αλυσίδες πρέπει να εντοπίζουν και να συγκρατούν το φτερό σε ένα σκάφος ή δομή στήριξης. Η γεωμετρία των αυλακώσεων είναι ειδική για το έργο.
