Ελαστικό Φτερό Υπερ-Κυψέλης για Λιμάνια και Θαλάσσια Τερματικά
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Κατάλληλο για: | Τερματικά που απαιτούν χαμηλή δύναμη αντίδρασης και υψηλή απορρόφηση ενέργειας | Χρησιμοποιείται σε: | Τερματικοί σταθμοί μεγάλης κλίμακας, όπως οι τερματικοί σταθμοί πετρελαίου και οι τερματικοί σταθμοί |
|---|---|---|---|
| Πιστοποίηση: | CCS, BV, ABS and SGS | ||
| Επισημαίνω: | Υπερκυτταρικό ελαστικό φρένο,Πυροσβεστήρα από καουτσούκ PE,Προσωρινό φρένο από καουτσούκ PE pad |
||
Περιγραφή προϊόντων
Ελαστικό Φράγμα Τύπου Super Cell για Λιμάνια και Θαλάστερα Τερματικά
Επισκόπηση Προϊόντος
Το Ελαστικό Φράγμα Τύπου Super Cell για Λιμάνια και Θαλάστερα Τερματικά είναι ένα σταθερό φράγμα αξονικής συμπίεσης με κοίλο κυλινδρικό ελαστικό σώμα και ενσωματωμένες φλάντζες στήριξης. Η παρεχόμενη σειρά καλύπτει ονομαστικά ύψη από 400 έως 3.000 mm, με ονομαστική απόδοση σύμφωνα με τον κατάλογο στο 52,5% αξονικής παραμόρφωσης. Η γεωμετρία παρέχει ευρεία βάση στήριξης για τη μεταφορά φορτίου στη δομή της προβλήτας και είναι κατάλληλη για συστήματα που χρησιμοποιούν μεταλλικό μπροστινό πάνελ.
Ένα πλήρες σύστημα φραγμάτων κυψέλης μπορεί να συνδυάζει μία ή περισσότερες ελαστικές μονάδες με κατασκευασμένο μεταλλικό μπροστινό πάνελ κλειστού κουτιού, συνδεδεμένα με μπουλόνια πάνελ επένδυσης από UHMW-PE, άγκιστρα και αλυσίδες στήριξης/περιορισμού γαλβανισμένες εν θερμώ. Η τελική ποιότητα του φράγματος, η περιοχή του πάνελ και η διάταξη των αλυσίδων επιλέγονται με βάση την ενέργεια πρόσδεσης, την επιτρεπόμενη δύναμη αντίδρασης, τα όρια πίεσης κύτους του σκάφους, τον χώρο εγκατάστασης και τις ειδικές συνθήκες λειτουργίας του έργου.
Γρήγορες Προδιαγραφές
- Τύπος προϊόντος: Σταθερό ελαστικό θαλάσσιο φράγμα τύπου κυψέλης
- Παρεχόμενο εύρος ονομαστικού ύψους: 400–3.000 mm
- Ονομαστική αξονική παραμόρφωση σύμφωνα με τον κατάλογο: 52,5%
- Συμπίεση αναφοράς καμπύλης απόδοσης: έως 55%
- Δημοσιευμένες ομάδες απόδοσης: Άνω-Υψηλή | Υψηλή | Τυπική | Χαμηλή
- Τυπική διάταξη συστήματος: Ελαστική μονάδα | μεταλλικό μπροστινό πάνελ κλειστού κουτιού | πάνελ επένδυσης από UHMW-PE | άγκιστρα | γαλβανισμένες εν θερμώ αλυσίδες
- Τυπικές εφαρμογές: Τερματικά εμπορευματοκιβωτίων, χύδην φορτίων, πετρελαίου & αερίου, γενικού φορτίου, φέρρυ/RoRo και κρουαζιερόπλοιων
- Έλεγχος ελαστικού υλικού: αντοχή σε εφελκυσμό ≥16 MPa, επιμήκυνση θραύσης ≥400%, σκληρότητα ≤78 Shore A και μόνιμη παραμόρφωση συμπίεσης ≤30%, με πρόσθετες δοκιμές ελαστικών ιδιοτήτων επιλεγμένες για να ταιριάζουν με τις προδιαγραφές του έργου.
Δομή & Διαμόρφωση Συστήματος Φράγματος
Ελαστικό στοιχείο κυψέλης | κατασκευασμένο μεταλλικό μπροστινό πάνελ κλειστού κουτιού | πάνελ επένδυσης από UHMW-PE συνδεδεμένα μηχανικά με μπουλόνια | άγκιστρα/ενσωματωμένα μέρη | αλυσίδες βάρους, τάσης ή/και διάτμησης όπως απαιτείται από τον σχεδιασμό του συστήματος.
Το μπροστινό πάνελ καθορίζεται από χάλυβα Q355B σύμφωνα με το GB/T 1591-2018 ή ισοδύναμο εγκεκριμένο, εκτός εάν απαιτείται διαφορετική ποιότητα χάλυβα έργου. Η κατασκευή κλειστού κουτιού υπόκειται σε έλεγχο στεγανότητας/διαρροής για τη μείωση του κινδύνου εισόδου νερού. Οι εξωτερικές μεταλλικές επιφάνειες προετοιμάζονται σε Sa 2½ και προστατεύονται από σύστημα θαλάσσιας επίστρωσης καθορισμένο από το έργο, ευθυγραμμισμένο με το ISO 12944. Η γαλβάνιση εν θερμώ χρησιμοποιείται για τις συνδέσεις αλυσίδων όπου έχει καθοριστεί. Τα πάνελ επένδυσης είναι παρθένα μαύρα UHMW-PE σταθεροποιημένα στην υπεριώδη ακτινοβολία, συνήθως πάχους 50–80 mm, με το τελικό πάχος να καθορίζεται από την πίεση επαφής, την ανοχή φθοράς και τις συνθήκες λειτουργίας.
Κύριες Τεχνικές Προδιαγραφές:Χαρακτηριστικό
| Τύπος | H | h | D1 | D2 | n-Φd | MD | h1 | L | Βάρος(kg) |
| SC-H400 | 400 | 25 | 550 | 650 | 4-Φ30 | 22 | 10 | 270 | 76 |
| SC-H500 | 500 | 25 | 550 | 650 | 4-Φ32 | 24 | 12 | 300 | 110 |
| SC-H630 | 630 | 30 | 700 | 840 | 4-Φ39 | 30 | 14 | 330 | 230 |
| SC-H800 | 800 | 30 | 900 | 1050 | 6-Φ40 | 32 | 14 | 360 | 410 |
| SC-H1000 | 1000 | 35 | 1100 | 1300 | 6-Φ47 | 39 | 18 | 430 | 790 |
| SC-H1150 | 1150 | 40 | 1300 | 1500 | 6-Φ50 | 42 | 22 | 500 | 1200 |
| SC-H1450 | 1450 | 47 | 1650 | 1850 | 6-Φ61 | 52 | 26 | 570 | 2300 |
| SC-H1600 | 1600 | 50 | 1800 | 2000 | 8-Φ61 | 52 | 28 | 570 | 3000 |
| SC-H1700 | 1700 | 55 | 1900 | 2100 | 8-Φ66 | 56 | 30 | 620 | 3600 |
| SC-H2000 | 2000 | 55 | 2000 | 2200 | 8-Φ74 | 64 | 32 | 700 | 5200 |
| SC-H2250 | 2250 | 60 | 2300 | 2550 | 10-Φ74 | 64 | 36 | 700 | 7400 |
| SC-H2500 | 2500 | 70 | 2700 | 2950 | 10-Φ74 | 64 | 38 | 700 | 10500 |
| SC-H3000 | 3000 | 75 | 3150 | 3350 | 12-Φ90 | 76 | 40 | 800 | 18500 |
Οδηγός Επιλογής & Εντολής
Βήμα 1 – Καθορισμός της απαίτησης πρόσδεσης: Παρέχετε τύπο και εύρος μεγέθους σκάφους, διάταξη προβλήτας, ενέργεια σχεδιασμού πρόσδεσης, επιτρεπόμενη αντίδραση φράγματος και όριο πίεσης κύτους.
Βήμα 2 – Επιλογή ύψους και ομάδας απόδοσης: Αντιστοιχίστε τον απαιτούμενο φάκελο ενέργειας/αντίδρασης στην καθορισμένη συνθήκη λειτουργίας. μην επιλέγετε μόνο με βάση το ονομαστικό ύψος του φράγματος.
Βήμα 3 – Καθορισμός του μπροστινού συστήματος: Επιβεβαιώστε τις διαστάσεις του πάνελ, την περιοχή/πάχος επένδυσης UHMW-PE, τον διαθέσιμο χώρο εγκατάστασης, τη διεπαφή αγκίστρων και τις απαιτούμενες αλυσίδες βάρους/τάσης/διάτμησης.
Βήμα 4 – Επιβεβαίωση συνθηκών έργου και επαλήθευση: Αναφέρετε εύρος θερμοκρασίας, παραδοχές γωνίας/ταχύτητας πρόσδεσης, ισχύουσα βάση σχεδιασμού/δοκιμής, απαιτήσεις τεκμηρίωσης και τυχόν παρακολούθηση από τρίτους.
Βασικά Μηχανικά Πλεονεκτήματα
- Η ονομαστική αξονική συμπίεση 52,5% παρέχει ένα πρακτικό εύρος επιλογής ενέργειας/αντίδρασης για σταθερά συστήματα φραγμάτων προβλήτας.
- Η κυκλική βάση στήριξης κατανέμει τα φορτία του φράγματος σε ευρεία περιοχή στήριξης και ενσωματώνεται αποτελεσματικά με μεγάλα μπροστινά πάνελ.
- Η γεωμετρία της κυψέλης είναι σταθερή υπό κανονικά στοιχεία διάτμησης. μπορούν να προστεθούν αλυσίδες συστήματος όπου απαιτείται από το βάρος του πάνελ, το φορτίο εφελκυσμού ή ο περιορισμός διάτμησης.
- Η σειρά διαστάσεων H400–H3000 υποστηρίζει ένα ευρύ φάσμα διατάξεων προβλητών χωρίς τη δημιουργία ξεχωριστών λεπτών σελίδων για μεμονωμένα μεγέθη.
Εγκατάσταση & Διεπαφή Συστήματος
Το ελαστικό στοιχείο κυψέλης εγκαθίσταται μεταξύ της δομής της προβλήτας και του μπροστινού πάνελ. Πρέπει να παρέχεται επαρκής ακτινική και ακραία απόσταση για να μπορεί το ελαστικό σώμα να διαστέλλεται και να παραμορφώνεται χωρίς παρεμβολές. Για διατάξεις πολλαπλών μονάδων, η απόσταση πρέπει επίσης να αποτρέπει την παρεμβολή γειτονικών φραγμάτων ή της δομής του πάνελ καθ' όλη τη διάρκεια του κύκλου συμπίεσης.
Για νέες προβλήτες οπλισμένου σκυροδέματος, μπορούν να εγκατασταθούν ενσωματωμένα άγκιστρα χρησιμοποιώντας ένα πρότυπο τοποθέτησης. Για υπάρχουσες κατασκευές, μπορούν να χρησιμοποιηθούν κατάλληλα άγκιστρα μετά την εγκατάσταση μόνο μετά από δομική επαλήθευση. Η τελική ενσωμάτωση, η ενίσχυση, οι ακραίες αποστάσεις, η γεωμετρία του πάνελ, οι βάσεις αλυσίδων και τα μήκη των αλυσίδων καθορίζονται από το εγκεκριμένο σχέδιο γενικής διάταξης του έργου και τη διάταξη των αγκίστρων.
Επιθεώρηση & Τεκμηρίωση
Η βασική επαλήθευση ποιότητας περιλαμβάνει οπτική και διαστατική επιθεώρηση, δοκιμές φυσικών ιδιοτήτων του ελαστικού και πλήρη επαλήθευση συμπίεσης της δύναμης αντίδρασης και της απορρόφησης ενέργειας στην συμφωνημένη συνθήκη δοκιμής. Όπου παρέχεται το μεταλλικό μπροστινό πάνελ, τα αρχεία κατασκευής μπορούν να περιλαμβάνουν επιθεώρηση συγκόλλησης/NDT όπως έχει καθοριστεί, έλεγχο στεγανότητας κλειστού κουτιού ή δοκιμή διαρροής αέρα, επιθεώρηση επίστρωσης και αρχεία πάχους ξηρού φιλμ. Οι γαλβανισμένες συνδέσεις αλυσίδων και τα υλικά επένδυσης UHMW-PE επαληθεύονται έναντι των προδιαγραφών του έργου.
Οι Οδηγίες Φραγμάτων PIANC 2024 (MarCom WG211) αποτελούν την τρέχουσα διεθνή καθοδήγηση για τον σχεδιασμό, την κατασκευή και τη δοκιμή συστημάτων φραγμάτων. Οποιαδήποτε δήλωση συμμόρφωσης έργου, έγκρισης τύπου, πιστοποίησης προϊόντος ή παρακολουθούμενης δοκιμής πρέπει να συνδέεται με το πραγματικό συμβατικό πεδίο εφαρμογής και τα υποστηρικτικά αρχεία.
Εφαρμογές
Τερματικά εμπορευματοκιβωτίων & χύδην φορτίων | τερματικά πετρελαίου & αερίου | προβλήτες γενικού φορτίου | τερματικά φέρρυ & RoRo | τερματικά κρουαζιερόπλοιων | ναυτικά και τερματικά πολλαπλών χρηστών όπου είναι κατάλληλο ένα σταθερό σύστημα φραγμάτων τύπου κυψέλης.

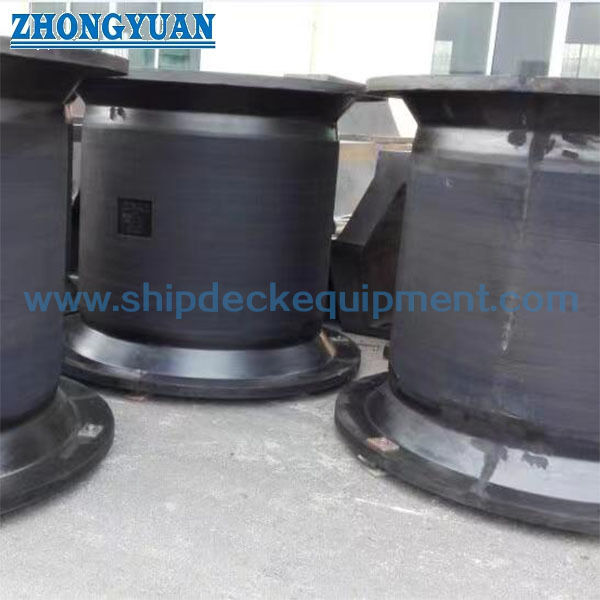

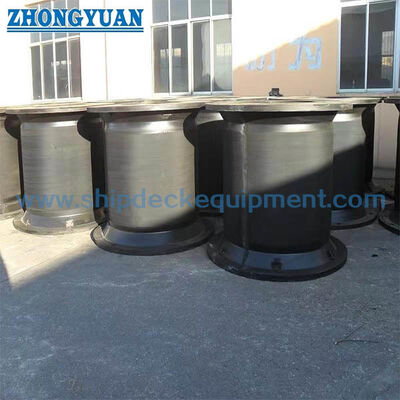

Σχέδια & Φωτογραφίες
Συχνές Ερωτήσεις
Ε1: Πώς επιλέγεται το σωστό Ελαστικό Φράγμα Τύπου Super Cell;
Α1: Επιλέξτε με βάση την απαιτούμενη ενέργεια πρόσδεσης και την επιτρεπόμενη αντίδραση, στη συνέχεια ελέγξτε την πίεση κύτους, το ύψος, το μέγεθος του πάνελ, την απόσταση και τις συνθήκες δοκιμής του έργου.
Ε2: Μπορεί το φράγμα κυψέλης να παραδοθεί με μπροστινό πάνελ και επένδυση UHMW-PE;
Α2: Ναι. Μπορεί να ενσωματωθεί με μεταλλικό πάνελ κλειστού κουτιού, επένδυση UHMW-PE συνδεδεμένη με μπουλόνια, άγκιστρα και αλυσίδες σχεδιασμένες για το έργο.
Ε3: Τι επαληθεύεται πριν από την παράδοση;
Α3: Το συμφωνημένο ITP μπορεί να καλύπτει διαστάσεις, ιδιότητες ελαστικού, απόδοση αντίδρασης/ενέργειας, κατασκευή/στεγανότητα πάνελ, συστήματα προστασίας και αρχεία υλικών/εγγράφων.
