W Type Tugboat Rubber Fender για Προστασία Πλώρης και Πρύμνης

W Type Tugboat Rubber Fender για Προστασία Πλώρης και Πρύμνης

Λεπτομέρειες:

Τόπος καταγωγής: Κίνα
Μάρκα: Zhongyuan Marine Equipmen
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Αριθμό μοντέλου: τυπική ή προσαρμοσμένη

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1 μονάδα
Τιμή: Based on quotation
Συσκευασία λεπτομέρειες: Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας
Χρόνος παράδοσης: Με βάση τις απαιτήσεις του έργου
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

Τύπος: W Ισχύει για: Υποβρύχιο τμήμα στελέχους πλοίου και πρύμνη
Επισημαίνω:

θαλάσσιο λαστιχένιο κιγκλίδωμα W

,

SGS W λαστιχένιο κιγκλίδωμα

,

ελαστικό λαστιχένιο θαλάσσιο κιγκλίδωμα

Περιγραφή προϊόντων

Πνευματικό λάστιχο τύπου W για προστασία πλώρης και πρύμνης

Επισκόπηση προϊόντος
Το πνευματικό λάστιχο τύπου W για προστασία πλώρης και πρύμνης είναι ένα συμπαγές προφίλ από καουτσούκ, σχεδιασμένο για ρυμουλκά, ωθητήρες και σκάφη εργασίας που υφίστανται επαναλαμβανόμενες επαφές κατά τη σπρώξιμο, την συνοδεία και τη βοήθεια πλοίων. Το προφίλ σε σχήμα W παρέχει δύο πόδια στήριξης και μια ευρεία αυλακωτή επιφάνεια επαφής, κατάλληλη για διατάξεις πλώρης, πρυμνής και πρύμνης του σκάφους.
Η παρεχόμενη σειρά διαστάσεων καλύπτει επτά προφίλ W από W320 × 200 έως W600 × 400, με μέγιστα μήκη έως 3.000 mm ανάλογα με το μέγεθος του προφίλ. Η πηγή περιλαμβάνει επίσης μια καμπύλη απόδοσης, αλλά δεν παρέχεται πλήρης αναγνώσιμης πίνακας αριθμητικής δύναμης αντίδρασης / απορρόφησης ενέργειας. Επομένως, μη υποστηριζόμενες αριθμητικές τιμές απόδοσης δεν δημοσιεύονται σε αυτήν τη σελίδα.

Γρήγορες προδιαγραφές

  • Τύπος προϊόντος: συμπαγές πνευματικό λάστιχο τύπου W για ρυμουλκά
  • Παρεχόμενο εύρος προφίλ: W320 × 200 έως W600 × 400
  • Μέγιστο αναγραφόμενο μήκος μονάδας: 2.000–3.000 mm ανάλογα με το προφίλ
  • Κύρια περιοχή εγκατάστασης: πλώρη, πρύμνη και πρύμνη ρυμουλκού / σκάφους εργασίας
  • Κατασκευή: συμπαγές προφίλ από καουτσούκ, χυτό και βουλκανισμένο
  • Επιφάνεια επαφής: ευρεία αυλακωτή / ραβδωτή επιφάνεια από καουτσούκ
  • Βάση επιλογής: γεωμετρία προφίλ, διάταξη σκάφους, φορτίο επαφής, αντοχή στην τριβή και επαληθευμένη απόδοση ειδικά για το έργο

Δομή & Διαμόρφωση

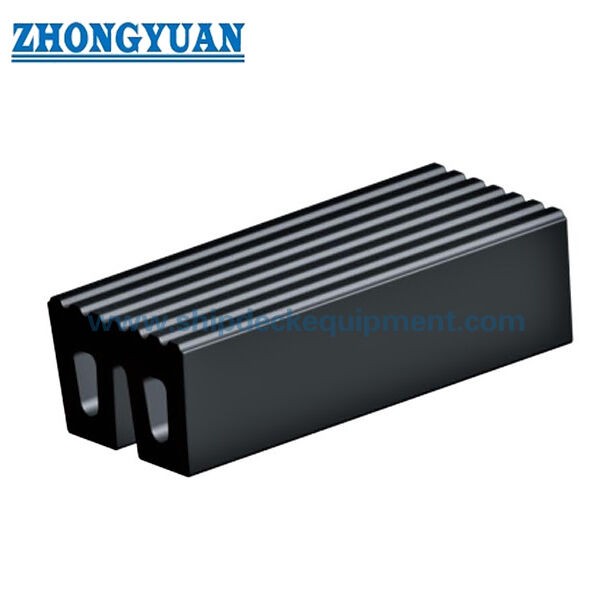

Συμπαγές σώμα από καουτσούκ σε σχήμα W | δύο πόδια στήριξης | ευρεία στεφάνη επαφής | διαμήκεις αυλακώσεις / νευρώσεις επαφής | επιμήκεις υποδοχές στήριξης | βίδες στερέωσης και δομή στήριξης ειδικά για το έργο.
Τα πνευματικά λάστιχα W χρησιμοποιούνται ως πνευματικά λάστιχα ρυμουλκών τοποθετημένα στο σκάφος και μπορούν να συνδυαστούν με κυλινδρικά ή προφίλ D πνευματικά λάστιχα σε μια πλήρη διάταξη προστασίας πλώρης/πλευράς. Η σελίδα δεν αντιμετωπίζει το προφίλ W ως συσκευή ανύψωσης στην πλευρά της προβλήτας ή ως εξάρτημα ρυμούλκησης.

Κύριες Τεχνικές Παράμετροι

Τύπος

Β (mm)

Β1 (mm)

Η (mm)

Η1 (mm)

η (mm)

Μέγ. L (mm)

W320 × 2003201802006750≤2000
W480 × 3004802453008858≤3000
W500 × 3305002483309065≤2000
W500 × 45050025545010075≤2500
W500 × 4005002704009974≤2000
W600 × 3006004603006043≤2000
W600 × 4006004054007858≤2000


Σημείωση απόδοσης: Το παρεχόμενο υλικό του προϊόντος περιλαμβάνει μια καμπύλη απόδοσης πνευματικού λάστιχου W, αλλά δεν παρέχει μια πλήρη αριθμητική σειρά απόδοσης σε πίνακα. Οι τιμές δύναμης αντίδρασης και απορρόφησης ενέργειας θα προστεθούν μόνο όταν είναι διαθέσιμος ο αντίστοιχος επαληθευμένος πίνακας δεδομένων / βάση δοκιμής.

Οδηγός Επιλογής & Ερωτήσεων
Βήμα 1 – Παρέχετε τη διάταξη πλώρης, πρύμνης ή πρύμνης του ρυμουλκού / σκάφους εργασίας και την απαιτούμενη ζώνη επαφής που πρέπει να προστατευθεί.
Βήμα 2 – Επιλέξτε το μέγεθος προφίλ W και το μήκος μονάδας από τον διαθέσιμο χώρο του κύτους, τη γεωμετρία επαφής και τις υπάρχουσες διαστάσεις αντικατάστασης.
Βήμα 3 – Επιβεβαιώστε τη διάταξη των υποδοχών στερέωσης, τη δομή στήριξης, τη διάταξη των βιδών και την προστασία από διάβρωση για την εγκατάσταση στο σκάφος.
Βήμα 4 – Παρέχετε το απαιτούμενο φορτίο επαφής σχεδιασμού / βάση ενέργειας και δηλώστε εάν μια δοκιμή απόδοσης ή υπολογισμός πρέπει να συμπεριληφθεί στο πεδίο παράδοσης.
Βήμα 5 – Επιβεβαιώστε την ποσότητα, τη διάταξη στην πλευρά του σκάφους, τα σχέδια, το πεδίο επιθεώρησης/τεκμηρίωσης και τον προορισμό παράδοσης.

Βασικά Μηχανικά Πλεονεκτήματα

  • Η ευρεία αυλακωτή επιφάνεια επαφής είναι κατάλληλη για επαναλαμβανόμενη επαφή σπρωξίματος σε πλώρες/πρύμνες ρυμουλκών και σκαφών εργασίας.
  • Το προφίλ δύο ποδιών παρέχει μια ασφαλή διάταξη στήριξης στην πλευρά του σκάφους, επιτρέποντας ταυτόχρονα στη στεφάνη από καουτσούκ να παραμορφώνεται κατά την επαφή.
  • Πολλαπλές γεωμετρίες τμημάτων και μήκη υποστηρίζουν νέες κατασκευές και αντικαταστάσεις χωρίς τη δημιουργία ξεχωριστής ιστοσελίδας για κάθε μέγεθος.
  • Τα πνευματικά λάστιχα τύπου W μπορούν να ενσωματωθούν με κυλινδρικά πνευματικά λάστιχα τύπου D για πλευρική/πρωραία προστασία σε μια πλήρη διάταξη προστασίας ρυμουλκού.

Εγκατάσταση & Διασύνδεση Συστήματος
Το πνευματικό λάστιχο βιδώνεται σε μια ενισχυμένη στήριξη στην πλευρά του σκάφους. Το τελικό μέγεθος της βίδας, η γεωμετρία της υποδοχής, η πλάκα στήριξης, η διάταξη εισαγωγής / ενίσχυσης κύτους και η προστασία από διάβρωση καθορίζονται από το σχέδιο του σκάφους και τα υπολογισμένα τοπικά φορτία. Το εγκατεστημένο προφίλ πρέπει να έχει επαρκή απόσταση για να παραμορφώνεται χωρίς σκληρή επαφή με το παρακείμενο χαλύβδινο έργο.

Επιθεώρηση & Τεκμηρίωση
Ο βασικός ποιοτικός έλεγχος περιλαμβάνει οπτική επιθεώρηση, επαλήθευση διαστάσεων και δοκιμή φυσικών ιδιοτήτων του καουτσούκ. Όπου ένας ποσοτικοποιημένος πίνακας δύναμης αντίδρασης / απορρόφησης ενέργειας αποτελεί μέρος της συμφωνημένης προδιαγραφής προϊόντος, η δοκιμή συμπίεσης πλήρους κλίμακας μπορεί να συμπεριληφθεί στο ITP του έργου για την επαλήθευση της εγγυημένης απόδοσης υπό καθορισμένες συνθήκες δοκιμής.
Οι Οδηγίες PIANC για Πνευματικά Λάστιχα 2024 (MarCom WG211) χρησιμοποιούνται ως τρέχουσα μηχανική αναφορά για τις αρχές σχεδιασμού, κατασκευής και δοκιμής συστημάτων πνευματικών λάστιχων. Η έγκριση τύπου, η πιστοποίηση προϊόντος, η παρακολούθηση από τρίτους και η τεκμηρίωση κλάσης δηλώνονται μόνο όταν έχει συμφωνηθεί και τεκμηριωθεί το αντίστοιχο πεδίο εφαρμογής.

Εφαρμογές
Λιμενικά ρυμουλκά | ρυμουλκά συνοδείας | ωθητήρες | σκάφη εργασίας | προστασία πλώρης σκάφους | πνευματικά λάστιχα πρύμνης και πρύμνης | νέες κατασκευές και αντικαταστάσεις ρυμουλκών

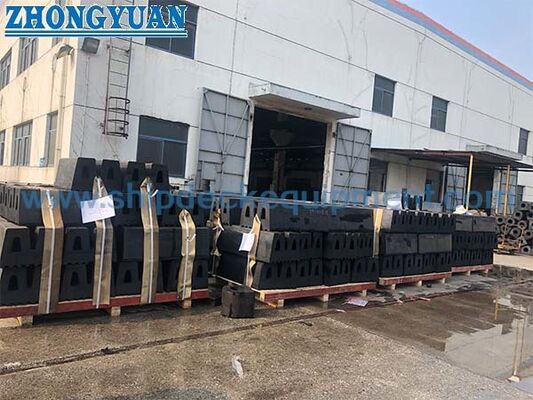

Σχέδιο & Φωτογραφίες
W Type Tugboat Rubber Fender για Προστασία Πλώρης και Πρύμνης
W Type Tugboat Rubber Fender για Προστασία Πλώρης και Πρύμνης

W Type Tugboat Rubber Fender για Προστασία Πλώρης και Πρύμνης
Συχνές Ερωτήσεις
Ε1: Είναι ο τύπος W κυρίως πνευματικό λάστιχο ρυμουλκού; – Ναι. Οι παρεχόμενες πληροφορίες προϊόντος το τοποθετούν για προστασία πρύμνης / πρύμνης σκάφους, και η τρέχουσα διεθνής πρακτική πνευματικών λάστιχων ρυμουλκών χρησιμοποιεί επίσης προφίλ W σε διατάξεις πλώρης και πρύμνης.
Ε2: Μπορεί ο πίνακας διαστάσεων να χρησιμοποιηθεί ως πίνακας αντίδρασης/ενέργειας; – Όχι. Οι διαστάσεις και η επαληθευμένη απόδοση είναι ξεχωριστά σύνολα μηχανικών δεδομένων. Η αριθμητική απόδοση πρέπει να προέρχεται από εγκεκριμένο πίνακα απόδοσης ή δοκιμή.
Ε3: Μπορούν τα πνευματικά λάστιχα W να συνδυαστούν με κυλινδρικά πνευματικά λάστιχα; – Ναι, ένα σύστημα προστασίας ρυμουλκού μπορεί να χρησιμοποιεί διαφορετικά προφίλ σε πλώρη, πρύμνη και πλευρές ανάλογα με τη διάταξη του σκάφους.
