Τραπεζοειδές ελαστικό φτερό για πλοία και πλευρές αποβάθρας

Τραπεζοειδές ελαστικό φτερό για πλοία και πλευρές προβλήτας

Επισκόπηση προϊόντος

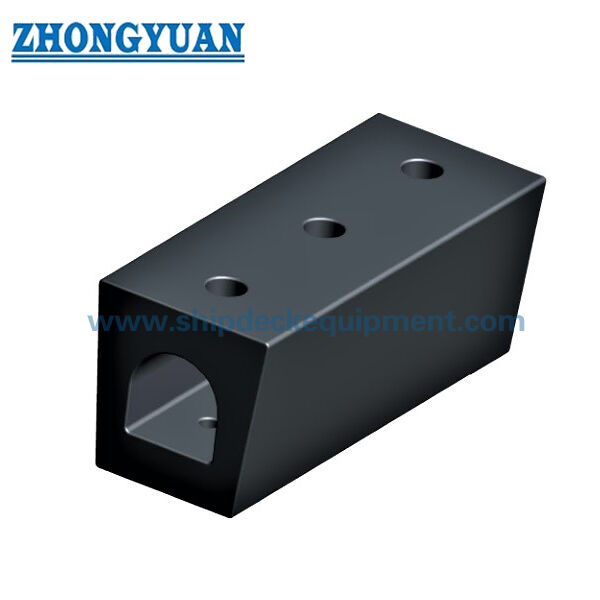

Το τραπεζοειδές ελαστικό φτερό για πλοία και πλευρές προβλήτας είναι ένα συμπαγές ελαστικό προφίλ με κωνική διατομή για προστασία πλευράς πλοίου και πλευράς προβλήτας. Η παρεχόμενη σειρά περιλαμβάνει έξι επιλογές διατομής, τέσσερις με λεπτομερείς διαστάσεις στερέωσης και δύο μεγαλύτερα προφίλ 500 mm με αναγραφόμενο μήκος μονάδας 1.500 mm.

Αυτή η σελίδα χρησιμοποιεί τον διεθνή περιγραφικό όρο “τραπεζοειδές ελαστικό φτερό”; ο όρος “τραπεζοειδές ελαστικό φτερό” διατηρείται ως δευτερεύουσα έκφραση αναζήτησης επειδή εμφανίζεται στην παρεχόμενη πηγή.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Τραπεζοειδές / τραπεζοειδές συμπαγές ελαστικό προφίλ φτερού
• Ονομαστικό εύρος Β που παρέχεται: 300–500 mm
• Ονομαστικό εύρος Η που παρέχεται: 250–500 mm
• Λεπτομερείς διαστάσεις στερέωσης παρέχονται για τέσσερα μικρότερα προφίλ
• Αναγραφόμενο μήκος μονάδας για δύο προφίλ 500 mm: 1.500 mm
• Εφαρμογές: πλευρά πλοίου και πλευρά προβλήτας
• Κατάσταση δημοσίευσης απόδοσης: παρέχονται διαστάσεις. δεν παρέχεται πλήρης πίνακας αριθμητικής αντίδρασης/ενέργειας

Δομή & Διαμόρφωση

Κωνική / τραπεζοειδής συμπαγής ελαστική διατομή | κεντρικό εσωτερικό άνοιγμα / γεωμετρία στερέωσης στα λεπτομερή προφίλ | σώμα διαμήκους προφίλ | στερέωση ειδικά για το έργο σε στήριγμα πλοίου ή προβλήτας.

Το σχήμα του προφίλ δίνει στενότερη επιφάνεια στήριξης σε σχέση με το εξωτερικό πλάτος επαφής σε επιλεγμένα μεγέθη. Το τελικό μήκος και η γεωμετρία στερέωσης πρέπει να ακολουθούν το εγκεκριμένο σχέδιο προϊόντος για την επιλεγμένη διατομή.

Κύριες τεχνικές προδιαγραφές:

Οδηγός επιλογής & ερωτήσεων

Βήμα 1 – Επιβεβαιώστε την απαιτούμενη διατομή από την υπάρχουσα εγκατάσταση ή τον διαθέσιμο χώρο στήριξης.

Βήμα 2 – Επιβεβαιώστε το συνολικό μήκος, τη γεωμετρία στερέωσης και εάν η εγκατάσταση είναι πλευρά πλοίου ή πλευρά προβλήτας.

Βήμα 3 – Παρέχετε το υλικό της δομής στήριξης, τη διάταξη των μπουλονιών / υποστηρίξεων και την αναμενόμενη κατεύθυνση επαφής.

Βήμα 4 – Εάν απαιτείται ποσοτικοποιημένη απόδοση, παρέχετε τη βάση αντίδρασης / ενέργειας στόχο και καθορίστε τις απαιτήσεις υπολογισμού ή επαλήθευσης πλήρους κλίμακας.

Βήμα 5 – Επιβεβαιώστε τις απαιτήσεις ποσότητας, τεκμηρίωσης, επιθεώρησης και παράδοσης.

Βασικά μηχανικά πλεονεκτήματα

• Το κωνικό προφίλ παρέχει εναλλακτική γεωμετρία επαφής όπου ένα απλό τετράγωνο ή D προφίλ δεν ταιριάζει στον διαθέσιμο χώρο εγκατάστασης.
• Έξι παρεχόμενες διατομές καλύπτουν ονομαστικό ύψος 250–500 mm και πολλαπλές σχέσεις πλάτους βάσης.
• Η άμεση συμπαγής ελαστική κατασκευή υποστηρίζει την απλή αντικατάσταση σε εφαρμογές πλευράς πλοίου και πλευράς προβλήτας.
• Τα μεγάλα προφίλ 500 mm παρέχονται με αναγραφόμενο μήκος μονάδας 1.500 mm για τον σχεδιασμό του έργου.

Εγκατάσταση & Διασύνδεση Συστήματος

Το τραπεζοειδές φτερό στερεώνεται στη δομή στήριξης του σκάφους ή της προβλήτας χρησιμοποιώντας τις εγκεκριμένες οπές ειδικά για το προφίλ και τη διάταξη υποστήριξης. Το τελικό μέγεθος μπουλονιών, η απόσταση, η τοπική ενίσχυση και το διάκενο εγκατάστασης καθορίζονται από την επιλεγμένη διατομή, το υλικό στήριξης και τη βάση φορτίου του έργου.

Επιθεώρηση & Τεκμηρίωση

Ο βασικός ποιοτικός έλεγχος περιλαμβάνει οπτική επιθεώρηση, επαλήθευση διαστάσεων και δοκιμή φυσικών ιδιοτήτων του ελαστικού. Δεν προστίθεται ισχυρισμός αριθμητικής δύναμης αντίδρασης / απορρόφησης ενέργειας όπου το παρεχόμενο υλικό προϊόντος δεν παρέχει αξιόπιστη ταξινομημένη βάση απόδοσης.

Η τρέχουσα καθοδήγηση μηχανικής συστημάτων φτερών χρησιμοποιείται για τη λογική σχεδιασμού και δοκιμών του έργου, ενώ η έγκριση τύπου, η πιστοποίηση προϊόντος, η παρακολούθηση από τρίτους και η τεκμηρίωση κλάσης δηλώνονται μόνο όταν έχει συμφωνηθεί και τεκμηριωθεί η αντίστοιχη εμβέλεια.

Εφαρμογές

Πλευρές πλοίων | πλευρές προβλητών | προστασία ξηρού ναυστάθμου | άκρες πλωτών ναυστάθμων | προστασία προβλήτας | φτερά τραπεζοειδούς προφίλ αντικατάστασης

Σχέδια & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Έχει η έκφραση “τραπεζοειδές ελαστικό φτερό” την ίδια πρόθεση αναζήτησης; — Ναι. Η παρεχόμενη πηγή χρησιμοποιεί τον όρο “τραπεζοειδές”, ενώ ο όρος “τραπεζοειδές ελαστικό φτερό” είναι η σαφέστερη ονομασία της σελίδας.

Ε2: Γιατί τα D, d και h είναι κενά για τα δύο προφίλ 500 mm; — Ο παρεχόμενος πίνακας αναφέρει μόνο Β, Β1, Η και Μ = 1500 για αυτές τις γραμμές. οι ελλείπουσες διαστάσεις στερέωσης δεν εικάζονται.

Ε3: Δημοσιεύονται τιμές αντίδρασης και ενέργειας; — Δεν παρεχόταν αξιόπιστος πίνακας αριθμητικής απόδοσης. Η ποσοτικοποιημένη απόδοση πρέπει να προέρχεται από εγκεκριμένο υπολογισμό προϊόντος ή βάση δοκιμής.
