Κλειδωτήρας / καουτσούκ τύπου Omega για πλοία και αποβάθρες

Προφίλ από συμπαγές καουτσούκ τύπου Κλειδαρότρυπα / Ωμέγα για πλοία και προβλήτες

Επισκόπηση προϊόντος

Το προφίλ από συμπαγές καουτσούκ τύπου Κλειδαρότρυπα / Ωμέγα για πλοία και προβλήτες είναι ένα συμπαγές προφίλ από καουτσούκ για την προστασία της πλώρης, του πλευρού και της πρύμνης σκαφών, καθώς και για εγκαταστάσεις σε ξηρό ναύσταθμο, πλωτό ναύσταθμο και προβλήτα. Το παρεχόμενο σχέδιο της σειράς Ω χρησιμοποιεί άνοιγμα κεντρικού τύπου κλειδαρότρυπας και γεωμετρία στερέωσης, επομένως η σελίδα συνδυάζει την παρεχόμενη ονομασία Ωμέγα με τον διεθνώς αναγνωρισμένο όρο αναζήτησης κλειδαρότρυπα.

Η παρεχόμενη σειρά περιέχει δύο ονομαστικές διατομές: 250 × 250 mm και 300 × 300 mm. Η πηγή παρέχει διαστατικά δεδομένα αλλά όχι επαληθευμένο πίνακα αριθμητικών δυνάμεων αντίδρασης / απορρόφησης ενέργειας. Επομένως, οι τιμές απόδοσης δεν εφευρίσκονται ούτε αντιγράφονται από ξένες σειρές μοντέλων κλειδαρότρυπας.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Προφίλ από συμπαγές καουτσούκ τύπου Κλειδαρότρυπα / Ωμέγα
• Παρεχόμενα ονομαστικά μεγέθη: 250 × 250 mm | 300 × 300 mm
• Παρεχόμενες διαστάσεις B1: 150 mm | 184 mm
• Παρεχόμενες διάμετροι οπών στερέωσης d: 25 mm | 30 mm
• Παρεχόμενες διαστάσεις h: 50 mm | 60 mm
• Εφαρμογές: πλώρη σκάφους, πλευρό και πρύμνη σκάφους, ξηρός ναύσταθμος, πλωτός ναύσταθμος, πλευρά προβλήτας
• Κατάσταση δημοσίευσης απόδοσης: επιβεβαιωμένη σειρά διαστάσεων, δεν παρέχεται πίνακας αριθμητικής αντίδρασης/ενέργειας

Δομή & Διαμόρφωση

Μονοκόμματο προφίλ κλειδαρότρυπας / Ωμέγα από συμπαγές καουτσούκ | κεντρικό άνοιγμα / σχισμή τύπου κλειδαρότρυπας | δύο ζώνες στερέωσης στη βάση | προαιρετική αυλακωτή επιφάνεια επαφής σύμφωνα με το σχέδιο / απαιτήσεις έργου.

Οι διεθνείς κατάλογοι προστατευτικών για ρυμουλκά χρησιμοποιούν τον γενικό όρο "προστατευτικό κλειδαρότρυπας" για μια στενά συγγενή οικογένεια προφίλ πλώρης/πρύμνης. Αυτή η διεθνής ονομασία χρησιμοποιείται μόνο για σκοπούς αναζήτησης. Ξένοι κωδικοί μοντέλων, μεγέθη στερέωσης και τιμές απόδοσης δεν υιοθετούνται ως δεδομένα προϊόντος Zhongyuan.

Κύριες Τεχνικές Προδιαγραφές:

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1 – Επιβεβαιώστε την τοποθεσία εγκατάστασης: πλώρη/πρύμνη σκάφους, πλευρό, πρύμνη, ξηρός ναύσταθμος, πλωτός ναύσταθμος ή προβλήτα.

Βήμα 2 – Επιλέξτε το ονομαστικό προφίλ 250 ή 300 mm με βάση τον διαθέσιμο χώρο στερέωσης και την υπάρχουσα γεωμετρία αντικατάστασης.

Βήμα 3 – Επιβεβαιώστε το συνολικό μήκος, την απόσταση των οπών στερέωσης, τη διάταξη πείρου / μπουλονιού, την υποστηρικτική δομή και εάν απαιτείται αυλακωτή ή λεία επιφάνεια επαφής.

Βήμα 4 – Εάν απαιτείται ποσοτικοποιημένη απόδοση, παρέχετε τη βάση φορτίου επαφής / ενέργειας σχεδιασμού και καθορίστε τον απαιτούμενο υπολογισμό ή την επαλήθευση δοκιμής.

Βήμα 5 – Επιβεβαιώστε την ποσότητα, το πεδίο επιθεώρησης/τεκμηρίωσης και τον προορισμό παράδοσης.

Κύρια Μηχανικά Πλεονεκτήματα

• Η κεντρική γεωμετρία τύπου κλειδαρότρυπας παρέχει ένα συμπαγές προφίλ στερεωμένο στο σκάφος / στον προβλήτα με καθορισμένες ζώνες στερέωσης.
• Δύο παρεχόμενες ονομαστικές διατομές υποστηρίζουν διατάξεις αντικατάστασης και νέων κατασκευών με περιορισμένο βάθος εγκατάστασης.
• Το προφίλ μπορεί να χρησιμοποιηθεί σε διατάξεις προστασίας πλώρης, πλευρού ή πρύμνης όπου απαιτείται μια μακριά συνεχής λωρίδα επαφής από καουτσούκ.
• Η διεθνής ορολογία κλειδαρότρυπας βελτιώνει την σαφήνεια αναζήτησης χωρίς να αντιγράφεται το σύστημα μοντέλων άλλου προμηθευτή.

Εγκατάσταση & Διασύνδεση Συστήματος

Το προστατευτικό στερεώνεται μέσω των ζωνών στερέωσης του προφίλ στην υποστηρικτική δομή του σκάφους ή του προβλήτα. Το τελικό μήκος, το μέγεθος του πείρου / μπουλονιού, οι ενδιάμεσες υποστηρίξεις, η ελάχιστη ακτίνα κάμψης και η υποστηρικτική δομή πρέπει να καθοριστούν για την πραγματική εγκατάσταση και όχι να αντιγραφούν από τη σειρά κλειδαρότρυπας άλλου προμηθευτή.

Επιθεώρηση & Τεκμηρίωση

Ο βασικός ποιοτικός έλεγχος περιλαμβάνει οπτική επιθεώρηση, επαλήθευση διαστάσεων και δοκιμές φυσικών ιδιοτήτων του καουτσούκ. Δεν προστίθεται ισχυρισμός αριθμητικής δύναμης αντίδρασης / απορρόφησης ενέργειας, όπου το παρεχόμενο υλικό του προϊόντος δεν παρέχει αξιόπιστη βάση για τακτοποιημένη απόδοση.

Η τρέχουσα καθοδήγηση μηχανικής συστημάτων προστατευτικών χρησιμοποιείται για τον σχεδιασμό έργων και τη λογική δοκιμών, ενώ η έγκριση τύπου, η πιστοποίηση προϊόντος, η παρακολούθηση από τρίτους και η τεκμηρίωση κλάσης δηλώνονται μόνο όταν έχει συμφωνηθεί και τεκμηριωθεί η αντίστοιχη εμβέλεια.

Εφαρμογές

Πλώρη σκάφους | Πλευρό σκάφους | Πρύμνη σκάφους | Προστασία ρυμουλκών / σκαφών εργασίας | Ξηροί ναύσταθμοι | Πλωτοί ναύσταθμοι | Προστασία προβλήτας | Προστατευτικά προφίλ αντικατάστασης

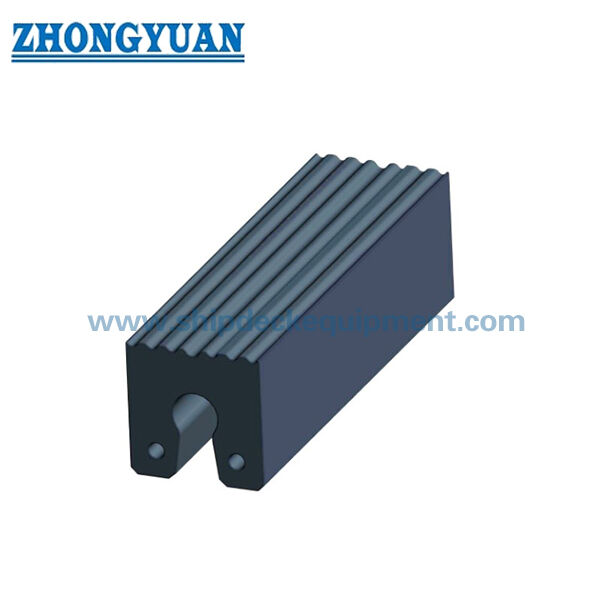

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Είναι ο τύπος Ωμέγα ίδιος με κάθε διεθνές προστατευτικό κλειδαρότρυπας; — Η παρεχόμενη διατομή είναι τύπου κλειδαρότρυπας, επομένως ο γενικός όρος αναζήτησης είναι σχετικός, αλλά οι διαστάσεις και οι λεπτομέρειες στερέωσης διαφέρουν ανά κατασκευαστή και έργο.

Ε2: Γιατί δεν προστίθενται ξένες διαστάσεις κλειδαρότρυπας; — Η σελίδα δημοσιεύει μόνο τις παρεχόμενες διαστάσεις προϊόντος Ω250/Ω300. Οι ξένοι κατάλογοι χρησιμοποιούνται για την ορολογία και τις μηχανικές ερωτήσεις, όχι αντιγράφονται ως δεδομένα προϊόντος Zhongyuan.

Ε3: Μπορεί το προφίλ να καμπυλωθεί γύρω από μια πλώρη; — Μια καμπυλωτή εγκατάσταση μπορεί να είναι δυνατή, αλλά η ελάχιστη ακτίνα, η ενδιάμεση υποστήριξη και η διάταξη στερέωσης πρέπει να ελεγχθούν για την επιλεγμένη διατομή και μήκος.
