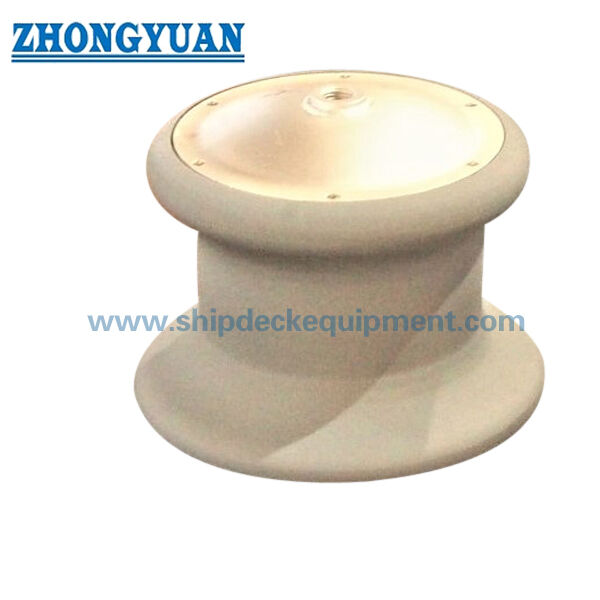

Μονότροχο Φέρλειντ με κάλυψη σκόνης για αγκυροβόληση πλοίων. CB/T 3861 Τύπος Α Ρολ Σιδηρουργικού

Μονότροχο Φέρλειντ με κάλυψη σκόνης για αγκυροβόληση πλοίων. CB/T 3861 Τύπος Α Ρολ Σιδηρουργικού

Επισκόπηση του προϊόντος

Το CB/T 3861-2011 τύπου Α με μονότροχο fairlead με κάλυψη σκόνης είναι οδηγός σχοινιών αγκυροβολίας πλοίων που χρησιμοποιεί έναν κάθετο ρόλο χωρίς βάση.Χρησιμοποιείται για να καθοδηγήσει το σχοινί ινών ή το σιδηροτροχίο σχοινί σε θέσεις αγκυροβολίας στο κατάστρωμα ή το προπύργιο όπου η γωνία του μολύβδου χρειάζεται ελεγχόμενη ανακατεύθυνση με μειωμένη άσκηση επαφήςΔύο ή τρεις μονότροφοι μπορούν επίσης να τοποθετηθούν σε μία ομάδα όταν η διάταξη αγκυροβολίας απαιτεί καθοδήγηση από σχοινί από διαφορετικές κατευθύνσεις.

Η παρούσα σελίδα επικεντρώνεται στην ποιότητα λειτουργίας του κυλίνδρου χάλυβα, του άξονα και του χαλκού, της κατάστασης λίπανσης και της προστατευτικής λειτουργίας του άνω κάλυψης από σκόνη.Το fairlead πρέπει να επιλέγεται σύμφωνα με τη διάμετρο του κυλίνδρου, SWL, τύπος σχοινίου, διάμετρος σχοινίου, θέση εγκατάστασης, κατεύθυνση κατεύθυνσης σχοινίου, δομή σκάφους, επεξεργασία επιφάνειας και απαίτηση πιστοποιητικού.Πρόκειται για οδηγό σχοινιού αγκυροβολίας και δεν πρέπει να θεωρείται ως συσκευή ανύψωσης.

Γρήγορες προδιαγραφές

• Πρότυπο και τύπος: CB/T 3861-2011 Έντυπο Α / Τύπος Α → μονοτροχιακό φεϊρλίντ με κάλυψη σκόνης για καθοδήγηση σχοινιών αγκυροβολίας πλοίων.
• Περιοχή διαμέτρου κυλίνδρου: 100×450 mm → καλύπτει μικρές έως μεγάλες θέσεις καθοδήγησης με σχοινί αγκυροβολής σύμφωνα με τη διάταξη του σκάφους.
• Διάταξη SWL: 54617 kN → προμηθευόμενη βάση εργασιακού φορτίου fairlead για την επιλογή του προϊόντος· δεν πρέπει να αναμιγνύεται με φορτίο σπάσματος σχοινιών.
• Πεδίο σχοινιών αναφοράς: σχοινί ινών 28 ′′ 80 mm και σχοινί χάλυβα 6 × 37 ′′ 12,0 ′′ 44,0 mm → βοηθά να ταιριάζει η διάμετρος του σχοινιού με το μέγεθος του κυλίνδρου.
• Διατάξη κυλίνδρων: ένας κυλίνδρος χωρίς βάση → δύο ή τρεις κυλίνδροι μπορούν να χρησιμοποιηθούν ως ομάδα όταν η διαδρομή του σχοινιού χρειάζεται καθοδήγηση με πολλές γωνίες.
• Συστατικά λειτουργίας: χυτοχάλυβας, ισχυρός άξονας, χάλκινος θάμνος και διεπαφή λίπανσης → υποστηρίζουν ευέλικτη περιστροφή και μειώνουν τη τριβή του σχοινιού.
• Κάλυψη από σκόνη: ανώτατο προστατευτικό κάλυμμα πάνω από το συγκρότημα κυλίνδρων → συμβάλλει στη μείωση της άμεσης έκθεσης του άνω άξονα και της περιοχής του θάμνου σε αλατιού, βρωμιά και διάβρωση.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + epoxy shop primer, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένο φινίρισμα → τελική επικάλυψη σύμφωνα με τις απαιτήσεις του έργου.

Βασικές τεχνικές παραμέτρους

Κύρια δεδομένα επιλογής σελίδας για το CB/T 3861-2011 μονότροχο φεϊρλίντ τύπου Α με κάλυψη από σκόνη.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε το έντυπο CB/T 3861-2011 Α / Τύπος Α και την απαιτούμενη διάμετρο κυλίνδρου από 100 έως 450 mm σύμφωνα με τη διάταξη αγκυροβολίας του σκάφους.

Βήμα 2: Επιβεβαιώστε τον τύπο σχοινιού, τη διάμετρο του σχοινιού από ίνες ή τη διάμετρο του σχοινιού από χάλυβα 6 × 37 και τη βάση φόρτωσης του έργου.

Βήμα 3: Επιβεβαιώστε εάν το έργο χρειάζεται έναν μονοτροχείο, ομάδα δύο τροχείων ή ομάδα τριών τροχών, συμπεριλαμβανομένης της κατεύθυνσης του καλωδίου, της θέσης εγκατάστασης και του διαθέσιμου χώρου.

Βήμα 4: Επιβεβαιώστε τις απαιτήσεις υλικού για το ρόλο, τον άξονα, το κάλυμμα σκόνης και το φυτίλι χαλκού.

Βήμα 5: Επιβεβαιώστε την επεξεργασία της επιφάνειας: Sa 2.5 εκρήγνυνση + epoxy shop primer, γαλβανισμένο φινίρισμα, γυαλισμένη επιφάνεια από ανοξείδωτο χάλυβα ή άλλο καθορισμένο σύστημα επίστρωσης.

Βήμα 6: Επιβεβαιώστε το πεδίο εφαρμογής του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης, επιθεώρηση μαρτύρων ή άλλη ειδική για το έργο απαίτηση επιθεώρησης.

Βήμα 7: Παροχή ποσότητας, τύπου σκάφους, σχεδίου εγκατάστασης ή φωτογραφίας αναφοράς, προορισμού παράδοσης και απαιτούμενου χρόνου παράδοσης.

Δομή

Πάνω κάλυψη σκόνης. Χάλυβα ρουλέας. Κοντάξιο άξονα. Χαλκός θάμνος. Διασύνδεση λίπανσης.

Πλεονεκτήματα της χύτευσης, του άξονα και της λιπαντικής

• Η κατασκευή κυλίνδρων από χυτοσίδηρο επικεντρώνεται στην ελεγχόμενη ποιότητα χύτευσης, την ακρίβεια των διαστάσεων και μια ομαλή επιφάνεια επαφής με σχοινί για καθοδήγηση σχοινίς αγκυροβολίας.
• Η ευέλικτη περιστροφή μειώνει τη τριβή στη περιοχή επαφής με το σχοινί και συμβάλλει στον περιορισμό της φθοράς της επιφάνειας του σχοινιού κατά τις εργασίες αγκυροβολίας.
• Η αντοχή του άξονα, η καθαρότητα του θάμνου και η προσαρμογή άξονα-θάμνου είναι σημαντικές για σταθερή περιστροφή υπό μεταβαλλόμενες γωνίες οδήγησης σχοινιών.Οι τελικές λεπτομέρειες για τον άξονα και τον θάμνο πρέπει να επιβεβαιώνονται με σχέδιο σχεδίου ή με πρότυπη απαίτηση..
• Ένας συγκεκριμένος θάμνος από κράμα χαλκού μπορεί να προμηθευτεί σύμφωνα με τις απαιτήσεις της παραγγελίας, βοηθώντας στη διατήρηση σταθερής επαφής ελαστικών και πρακτικής πρόσβασης συντήρησης όταν εφαρμόζεται σωστά η λίπανση.
• Το άνω κάλυμμα σκόνης βοηθά στη μείωση της άμεσης μόλυνσης από αλατιές, το νερό της βροχής, τη σκόνη και το κατάστρωμα που εισέρχονται στην άνω περιοχή λειτουργίας, γεγονός που υποστηρίζει καλύτερη αντοχή στη διάβρωση και μεγαλύτερα διαστήματα συντήρησης.
• Κατά τη διάρκεια της λειτουργίας πρέπει να διατηρείται η κατάσταση λίπανσης. Η σωστή λιπαντική λειτουργία βοηθά στην πρόληψη της σύλληψης των κυλίνδρων και μειώνει τον κίνδυνο βλάβης του σχοινιού που προκαλείται από μη περιστρεφόμενο κυλίνδρο.
• Ο σχεδιασμός ενός κυλίνδρου χωρίς βάση επιτρέπει στα ναυπηγεία ή στους σχεδιαστές να συνδυάσουν δύο ή τρεις μονάδες σε μια διάταξη όταν η διαδρομή του σχοινιού αγκυροβολίας απαιτεί καθοδήγηση από διάφορες κατευθύνσεις.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: CB/T 3861-2011 → χρησιμοποιείται όταν το σχέδιο του σκάφους ή η προδιαγραφή ναυπηγείου απαιτεί μετρήσεις των κυλίνδρων του τύπου A CB/T 3861.
• Τύπος: Έντυπο Α / Τύπος Α → μονοτροχιακό fairlead με επάνω κάλυψη από σκόνη και χωρίς βάση.
• Αριθμός κυλίνδρου: Ένας κυλίνδρος → μπορεί να χρησιμοποιηθεί μόνος του ή σε συνδυασμό με δύο ή τρεις κυλίνδρους σύμφωνα με την κατεύθυνση οδήγησης του σχοινιού.
• Διάμετρος κυλίνδρου: 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → επιλέξτε ανάλογα με τη διάμετρο του σχοινιού, το SWL και τον χώρο εγκατάστασης.
• SWL: 54617 kN → τιμή φόρτωσης λειτουργίας για την επιλογή του fairlead· το MBL σχοινίου, το φορτίο δοκιμής και ο συντελεστής ασφάλειας του έργου πρέπει να αντιμετωπίζονται ξεχωριστά.
• Υλικά: Ελαφρύ χάλυβα, χάλυβα C-Mn, ανοξείδωτο χάλυβα, χυτοχάλυβα ή οπτικό χυτοσίδηρο → οι τελικές ποιότητες υλικών για τους κυλίνδρους, τον άξονα, τον θάμνο και το κάλυμμα πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
• Χάλκινος θάμνος: Διαθέσιμος σύμφωνα με τις προδιαγραφές του έργου → η ποιότητα του υλικού, η σχεδίαση των αυλακώσεων και οι λεπτομέρειες λιπαντικής πρέπει να επιβεβαιώνονται εάν απαιτούνται για επιθεώρηση.
• Κάλυψη από σκόνη: Το ανώτερο κάλυμμα για τη συναρμολόγηση κυλίνδρων → βοηθά στην προστασία του άνω άξονα και της περιοχής των θάμνων από την έκθεση στο θαλάσσιο περιβάλλον.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, γαλβανισμένη, γυαλισμένη ή προσαρμοσμένη επεξεργασία → τελικό φινίρισμα ακολουθεί την απαίτηση βαφής του δοχείου ή προστασίας από τη διάβρωση.
• Προσαρμογή: Διαθέσιμο → μη τυποποιημένο υλικό, επικάλυψη, επιθεώρηση ή προσαρμογή σχεδίου πρέπει να εξετάζεται σε σχέση με τις απαιτήσεις του έργου και της τάξης.

Πώς Λειτουργεί

Mooring rope approaches the fairlead → Rope contacts the smooth rotating roller → Roller turns around the shaft and copper bush → Lubrication reduces shaft-bush friction → Dust cover protects the upper running area → Rope direction is guided with reduced rope surface wear

Εφαρμογές

Σταθμοί αγκυροβολίας πλοίων. Οδηγία σχοινιών στο κατάστρωμα. Καθορισμός σχοινιών προσανατολισμού στο προπύργιο.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

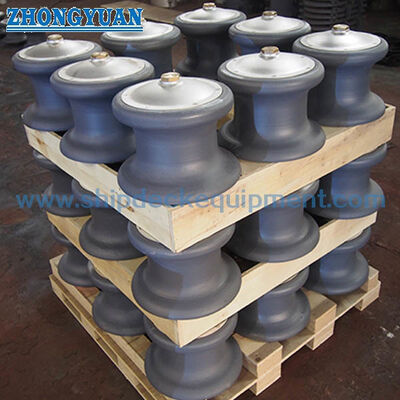

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Πώς πρέπει να επιλέγεται η σωστή διάμετρος κυλίνδρου;

Α1: Επιλέξτε τη διάμετρο του κυλίνδρου ανάλογα με τον τύπο σχοινιού, τη διάμετρο του σχοινιού, την απαίτηση SWL, την κατεύθυνση της κατεύθυνσης του σχοινιού, τον χώρο εγκατάστασης και το σχέδιο της διάταξης αγκυρώσεως του σκάφους.Επιβεβαιώνεται επίσης η σχετική θέση κάθε κυλίνδρου..

Ε2: Γιατί είναι σημαντικοί ο άξονας, ο χάλκινος θάμνος και η λίπανση;

Α2: Αυτά τα μέρη επηρεάζουν το αν ο ρόλος περιστρέφεται ελεύθερα υπό επαφή με το σκοινί.Βοηθά στην προστασία της επιφάνειας του σχοινιού αγκυροβολίας, και μειώνει τον κίνδυνο σύλληψης κυλίνδρων κατά τη διάρκεια της λειτουργίας.

Ε3: Μπορούν τα πιστοποιητικά κατηγορίας να παρέχονται με αυτό το fairlead;

Α3: Τα πιστοποιητικά κατηγορίας ή η επιθεώρηση μαρτύρων μπορούν να οργανωθούν σύμφωνα με το πεδίο εφαρμογής της παραγγελίας και τις απαιτήσεις του έργου.και το είδος του πιστοποιητικού πρέπει να επιβεβαιώνονται πριν από την προσφορά.
