Θαλάσσιο Ηλεκτρικό Mooring Capstan.

Ηλεκτρικό Βιδοφόρο Αγκυροβολίας Πλοίου | Τύπος Κάθετης Βάσης Καταστρώματος για Χειρισμό Σχοινιών και Αλυσίδας Άγκυρας

Επισκόπηση Προϊόντος

Αυτό το ηλεκτρικό βιδοφόρο κάθετης βάσης καταστρώματος είναι μια συμπαγής μηχανή καταστρώματος πλοίου για χειρισμό σχοινιών και αγκυροβολίας, και μπορεί επίσης να διαμορφωθεί για χειρισμό αλυσίδας άγκυρας όταν είναι τοποθετημένο το κατάλληλο στοιχείο χειρισμού αλυσίδας. Ένας ηλεκτροκινητήρας κινεί το μειωτήρα και τον κάθετο άξονα, τοποθετώντας την κεφαλή λειτουργίας πάνω από το κατάστρωμα, διατηρώντας παράλληλα τη διάταξη κίνησης συμπαγή για εγκατάσταση στο πλοίο.

Το παρεχόμενο εύρος επιλογής είναι ταξινομημένο κατά αλυσίδα άγκυρας 12,5–38 mm και παραθέτει ξεχωριστές τιμές ενεργού φορτίου AM2 / AM3, ταχύτητα χειρισμού αλυσίδας, φορτίο περιέλιξης και ισχύ ηλεκτροκινητήρα. Η τελική επιλογή δεν πρέπει να βασίζεται μόνο στη διάμετρο της αλυσίδας: ο βαθμός της αλυσίδας και η γεωμετρία των κρίκων, η συμβατότητα με το ανυψωτικό αλυσίδας / τροχό αλυσίδας, το μέγεθος του σχοινιού, η λειτουργία του κινητήρα, η απαίτηση φρένου, η διάταξη ελέγχου, το θεμέλιο καταστρώματος και το πεδίο εφαρμογής του νηογνώμονα πρέπει να επιβεβαιωθούν πριν από την έγκριση της γενικής διάταξης (GA).

Γρήγορες Προδιαγραφές

• Λειτουργία: Περιέλιξη σχοινιών / αγκυροβολία + χειρισμός αλυσίδας άγκυρας όταν είναι εξοπλισμένο με το καθορισμένο στοιχείο χειρισμού αλυσίδας → επιβεβαιώνει τη λειτουργία της μηχανής πριν από την επιλογή της κεφαλής λειτουργίας.
• Εύρος αλυσίδας άγκυρας: 12,5–38 mm → ο βαθμός της αλυσίδας, η γεωμετρία των κρίκων και η τσέπη του ανυψωτικού αλυσίδας / τροχού αλυσίδας πρέπει να ταιριάζουν με την πραγματική αλυσίδα άγκυρας του σκάφους.
• Ονομαστικό ενεργό φορτίο: AM2 6,6–61,4 kN / AM3 14,6–68,9 kN → τιμές λειτουργίας αλυσίδας άγκυρας από τον παρεχόμενο πίνακα επιλογής· δεν είναι εναλλάξιμες με το φορτίο περιέλιξης.
• Ταχύτητα χειρισμού αλυσίδας: ≥9 m/min → τιμή αναφοράς για το παρεχόμενο εύρος μεγέθους αλυσίδας· η τελική ταχύτητα λειτουργίας πρέπει να ακολουθεί την εγκεκριμένη προδιαγραφή μηχανημάτων.
• Φορτίο περιέλιξης: 5–50 kN → ξεχωριστή λειτουργία χειρισμού σχοινιών που χρησιμοποιείται για την επιλογή κεφαλής αγκυροβολίας / περιέλιξης.
• Διάταξη κίνησης: Ηλεκτροκινητήρας + μειωτήρας + κάθετος άξονας → η ροπή και η λειτουργία του κινητήρα επιλέγονται σύμφωνα με το φορτίο, την ταχύτητα, την κατάσταση εκκίνησης και την ηλεκτρική παροχή του σκάφους.
• Στήριξη και έλεγχος: Κάθετη βάση καταστρώματος με τοπικό / προαιρετικό τηλεχειρισμό → το θεμέλιο, το άνοιγμα καταστρώματος, η θέση του χειριστή, η διακοπή έκτακτης ανάγκης και η πρόσβαση συντήρησης πρέπει να καθορίζονται από τη διάταξη του σκάφους.
• Πρότυπα αναφοράς: Το ISO 4568:2021 για βιδοφόρα άγκυρας και το ISO 6482:2017 για προφίλ κεφαλών περιέλιξης μπορούν να αναφέρονται όπου απαιτείται από το έργο ή τον νηογνώμονα.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε την πραγματική λειτουργία: μόνο περιέλιξη σχοινιών / αγκυροβολία, ή συνδυασμένος χειρισμός σχοινιών και αλυσίδας άγκυρας. Εάν απαιτείται χειρισμός αλυσίδας άγκυρας, επιβεβαιώστε τη διάταξη του τροχού αλυσίδας / ανυψωτικού αλυσίδας στο σχέδιο γενικής διάταξης (GA).

Βήμα 2: Επιβεβαιώστε τη διάμετρο της αλυσίδας άγκυρας, τον βαθμό της αλυσίδας (AM2 / AM3 όπου εφαρμόζεται), τις διαστάσεις των κρίκων, το απαιτούμενο ενεργό φορτίο και την εγκεκριμένη διάταξη αγκυροβολίας.

Βήμα 3: Επιβεβαιώστε τον τύπο και τη διάμετρο του σχοινιού, το απαιτούμενο φορτίο περιέλιξης, την ταχύτητα λειτουργίας και τις διαστάσεις της κεφαλής περιέλιξης. Αυτά καθορίζουν την επαφή, τη λαβή και την απόδοση χειρισμού του σχοινιού.

Βήμα 4: Επιβεβαιώστε τα ηλεκτρικά δεδομένα: τάση, συχνότητα, φάση, λειτουργία κινητήρα, μέθοδος εκκίνησης, απαίτηση περιβλήματος / IP, διάταξη φρένου και απαίτηση επικίνδυνης περιοχής, εάν εφαρμόζεται.

Βήμα 5: Επιβεβαιώστε την εγκατάσταση: ύψος βάσης καταστρώματος, διεπαφή θεμελίωσης, άνοιγμα καταστρώματος, διάταξη άξονα, δρομολόγηση γραμμής, πρόσβαση χειριστή, θέση ελέγχου, χώρος συντήρησης και ενίσχυση καταστρώματος.

Βήμα 6: Παρέχετε τον τύπο σκάφους, την ποσότητα, την απαίτηση κλάσης, το πεδίο επιθεώρησης / πιστοποιητικού, τον προορισμό παράδοσης, τον απαιτούμενο χρόνο παράδοσης και το σχέδιο γενικής διάταξης (GA) του σκάφους ή σχέδιο αναφοράς, εάν υπάρχει.

Δομή

Κεφαλή περιέλιξης | Τροχός αλυσίδας / ανυψωτικό αλυσίδας όταν καθορίζεται | Κάθετος άξονας | Ρουλεμάν | Μειωτήρας | Ηλεκτροκινητήρας | Διάταξη φρένου / συγκράτησης | Βάση βάσης καταστρώματος | Σταθμός τοπικού ελέγχου | Προαιρετικός τηλεχειρισμός

Πλεονεκτήματα Κίνησης, Μετάδοσης & Ναυτικής Μηχανικής

• Η διάταξη κάθετης βάσης καταστρώματος διατηρεί την κεφαλή λειτουργίας σχοινιού / αλυσίδας πάνω από το κατάστρωμα, ενώ συγκεντρώνει τη μετάδοση κάτω ή εντός της βάσης. Η ακαμψία του θεμελίου, η ευθυγράμμιση του άξονα και η αντίδραση ροπής πρέπει να ελέγχονται με τη δομή του σκάφους.
• Η διάμετρος της αλυσίδας, ο βαθμός της αλυσίδας, η γεωμετρία των κρίκων και το προφίλ του τροχού αλυσίδας / ανυψωτικού αλυσίδας αντιμετωπίζονται ως μία ταιριαστή διεπαφή. Ένα ονομαστικό εύρος αλυσίδας 12,5–38 mm από μόνο του δεν επαρκεί για την τελική επιλογή.
• Το ενεργό φορτίο της αλυσίδας άγκυρας και το φορτίο περιέλιξης σχοινιού διατηρούνται ως ξεχωριστές τιμές σχεδιασμού. Αυτό αποτρέπει τη χρήση του χαμηλότερου φορτίου χειρισμού σχοινιού ως ονομαστική τιμή λειτουργίας άγκυρας.
• Η επιλογή του ηλεκτροκινητήρα και του μειωτήρα πρέπει να λαμβάνει υπόψη το ονομαστικό φορτίο, τη ροπή εκκίνησης, την ταχύτητα, τον κύκλο λειτουργίας, την τάση / συχνότητα του σκάφους, την προστασία του κινητήρα και την απαιτούμενη φιλοσοφία ελέγχου, αντί μόνο την ισχύ του κινητήρα.
• Ο κάθετος άξονας, τα ρουλεμάν, η έξοδος του μειωτήρα και η κεφαλή λειτουργίας απαιτούν ελεγχόμενη ευθυγράμμιση, ώστε η μεταδιδόμενη ροπή να μην δημιουργεί περιττή φόρτιση στα ρουλεμάν ή στον άξονα κατά τις επαναλαμβανόμενες εργασίες αγκυροβολίας και αγκύρωσης.
• Οι διατάξεις φρένου / συγκράτησης, οι τοπικοί έλεγχοι, οι προαιρετικοί τηλεχειρισμοί και οι λειτουργίες διακοπής έκτακτης ανάγκης πρέπει να καθορίζονται σύμφωνα με την εγκεκριμένη φιλοσοφία λειτουργίας και τις απαιτήσεις του νηογνώμονα.
• Το θεμέλιο του καταστρώματος και η περιβάλλουσα ενίσχυση πρέπει να σχεδιαστούν για το βάρος του εξοπλισμού, τα φορτία λειτουργίας, την αντίδραση ροπής και τη δρομολόγηση γραμμής. Οι τελικές αντιδράσεις θεμελίωσης και οι λεπτομέρειες στερέωσης / συγκόλλησης πρέπει να προέρχονται από το εγκεκριμένο σχέδιο του κατασκευαστή.

Προσαρμοσμένα Χαρακτηριστικά

• Λειτουργία Προϊόντος: Περιέλιξη σχοινιών / αγκυροβολία + προαιρετικός συνδυασμός χειρισμού αλυσίδας άγκυρας → η ακριβής διάταξη της κεφαλής λειτουργίας πρέπει να επιβεβαιωθεί στο σχέδιο γενικής διάταξης (GA).
• Εγκατάσταση: Κάθετη βάση καταστρώματος → το θεμέλιο, το άνοιγμα καταστρώματος, η διάταξη άξονα, η πρόσβαση χειριστή και ο χώρος συντήρησης πρέπει να επιβεβαιωθούν από το σχέδιο του σκάφους.
• Εύρος Αλυσίδας Άγκυρας: 12,5–38 mm → επιλογή βάσει βαθμού αλυσίδας, γεωμετρίας κρίκων, ενεργού φορτίου και συμβατότητας με τροχό αλυσίδας / ανυψωτικό αλυσίδας.
• Ενεργό Φορτίο Άγκυρας: AM2 6,6–61,4 kN / AM3 14,6–68,9 kN → τιμές αναφοράς από τον παρεχόμενο πίνακα μοντέλων.
• Φορτίο Περιέλιξης: 5–50 kN → ξεχωριστή λειτουργία χειρισμού σχοινιών· όχι το ίδιο με το ενεργό φορτίο αλυσίδας άγκυρας.
• Κίνηση: Ηλεκτροκινητήρας με μειωτήρα → η ονομαστική τιμή του κινητήρα, η μέθοδος εκκίνησης και η προστασία πρέπει να επιβεβαιωθούν έναντι της παροχής ρεύματος του σκάφους και του κύκλου λειτουργίας.
• Έλεγχος: Τοπικός / προαιρετικός τηλεχειρισμός → ο σταθμός ελέγχου, η διακοπή έκτακτης ανάγκης, η ορατότητα και οι διασυνδέσεις πρέπει να επιβεβαιωθούν πριν από την προσφορά.
• Υλικό & Επίστρωση: Επιλογές ανθρακούχου χάλυβα / ανοξείδωτου χάλυβα· καθαρισμός με αμμοβολή Sa 2.5 + εποξειδική επίστρωση ως αναφορά → η ακριβής ποιότητα υλικού και το σύστημα επίστρωσης πρέπει να επιβεβαιωθούν από το έργο.

Πώς Λειτουργεί

Ο ηλεκτροκινητήρας εκκινεί → Ο μειωτήρας αναπτύσσει την απαιτούμενη ροπή → Ο κάθετος άξονας κινεί την επιλεγμένη κεφαλή περιέλιξης ή το στοιχείο χειρισμού αλυσίδας → Το σχοινί ή η αλυσίδα άγκυρας χειρίζεται στο καθορισμένο φορτίο και ταχύτητα → Η διάταξη φρένου / συγκράτησης ελέγχει τη στάση και την ασφάλιση

Εφαρμογές

Σταθμοί αγκυροβολίας πλοίων | Εργασίες περιέλιξης σχοινιών | Χειρισμός αλυσίδας άγκυρας όπου καθορίζεται τροχός αλυσίδας / ανυψωτικό αλυσίδας | Φορτηγά πλοία | Πλοία φορτηγίδες | Σκάφη εργασίας | Σκάφη λιμένων και παράκτιας ναυσιπλοΐας | Έργα νέων κατασκευών και ανακατασκευών μηχανημάτων καταστρώματος

Πιστοποιήσεις & Πλεονεκτήματα

Η επιθεώρηση, οι δοκιμές και η πιστοποίηση κλάσης μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, το εγκεκριμένο σχέδιο, τους ισχύοντες κανόνες κλάσης και το συμφωνημένο πεδίο μαρτύρων. Τα πιστοποιητικά δεν θεωρούνται ότι περιλαμβάνονται εξ ορισμού.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

Πλεονεκτήματα: Συμπαγής διάταξη κάθετου καταστρώματος | Ξεχωριστή επιλογή φορτίου άγκυρας και περιέλιξης | Ηλεκτρική κίνηση με ταιριαστό μειωτήρα | Διεπαφή αλυσίδας / σχοινιού ειδικά για το έργο | Ενσωμάτωση θεμελίωσης και ελέγχου | Σχεδιασμός επιθεώρησης προσανατολισμένος στην κλάση

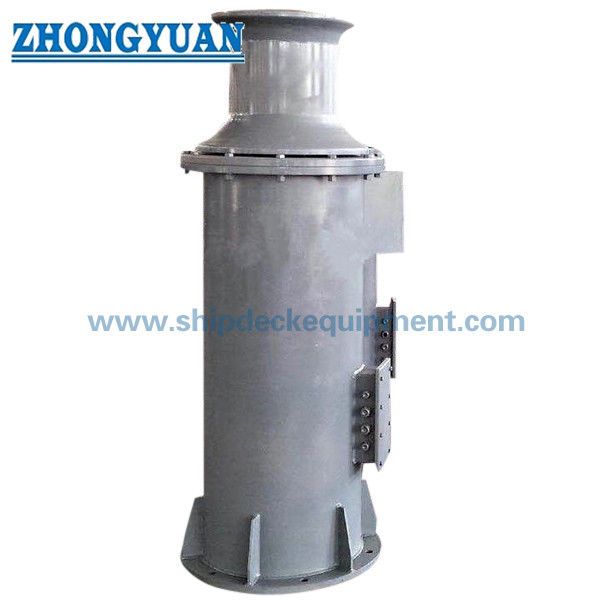

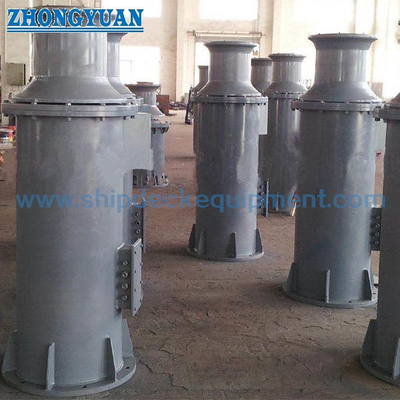

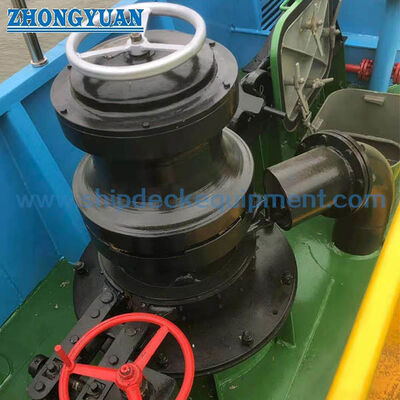

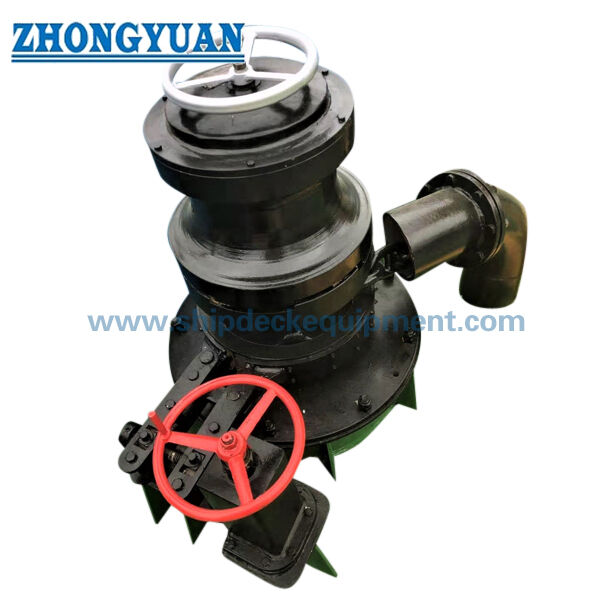

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Είναι αυτό ένα βιδοφόρο αγκυροβολίας ή ένα βιδοφόρο άγκυρας;

Α1: Η βασική διάταξη είναι ένα κάθετο ηλεκτρικό βιδοφόρο αγκυροβολίας / περιέλιξης. Μπορεί επίσης να εκτελέσει χειρισμό αλυσίδας άγκυρας μόνο όταν περιλαμβάνεται το σωστό στοιχείο χειρισμού αλυσίδας και ταιριάζει με την πραγματική αλυσίδα άγκυρας. Η τελική γενική διάταξη (GA) πρέπει να προσδιορίζει σαφώς την παρεχόμενη κεφαλή λειτουργίας.

Ε2: Πώς πρέπει να επιλέγονται τα μεγέθη αλυσίδας AM2 και AM3;

Α2: Επιβεβαιώστε πρώτα την πραγματική διάμετρο και τον βαθμό της αλυσίδας άγκυρας, στη συνέχεια αντιστοιχίστε το ενεργό φορτίο της μηχανής και τη γεωμετρία του τροχού αλυσίδας / ανυψωτικού αλυσίδας με την προδιαγραφή αγκύρωσης του σκάφους και την απαίτηση κλάσης. Οι τιμές AM2 / AM3 στον παρεχόμενο πίνακα είναι αναφορές επιλογής, όχι υποκατάστατα για τον εγκεκριμένο υπολογισμό αγκύρωσης.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την τελική προσφορά και το σχέδιο γενικής διάταξης (GA);

Α3: Παρέχετε τη διάμετρο και τον βαθμό της αλυσίδας, το απαιτούμενο ενεργό φορτίο άγκυρας, το μέγεθος του σχοινιού και το φορτίο περιέλιξης, την ταχύτητα λειτουργίας, την ηλεκτρική παροχή, τις απαιτήσεις φρένου και ελέγχου, το θεμέλιο καταστρώματος / διαθέσιμο χώρο, τον τύπο σκάφους, την απαίτηση κλάσης, την ποσότητα, τον προορισμό, τον χρόνο παράδοσης και το σχέδιο γενικής διάταξης (GA) του σκάφους ή σχέδιο αναφοράς.
