Ηλεκτρικό κάθετο άγκιστρο αγκυρίου με κεφαλή αγκίστρωσης | 12,5–40 mm αλυσίδα

Ηλεκτρική κάθετη άγκυρα-βίτσα με κεφαλή περιέλιξης | Αλυσίδα 12,5–40 mm

Επισκόπηση προϊόντος

Αυτή η ηλεκτρική κάθετη άγκυρα-βίτσα είναι μια μηχανή καταστρώματος αγκύρωσης με κάθετο άξονα που συνδυάζει ένα γρανάζι αλυσίδας (ανυψωτήρας καλωδίου) με μια κεφαλή περιέλιξης. Το γρανάζι χειρίζεται την αλυσίδα άγκυρας για ελεγχόμενη εκτόξευση και ανάκτηση, ενώ η κεφαλή περιέλιξης παρέχει μια ξεχωριστή επιφάνεια εργασίας για τη διαχείριση σχοινιών. Η διάταξη προορίζεται για σταθμούς αγκύρωσης πλοίων όπου απαιτείται συμπαγής χώρος στο κατάστρωμα και προσβάσιμη κεφαλή χειρισμού σχοινιών.

Η επιλογή πρέπει να βασίζεται στην πραγματική διάμετρο και ποιότητα της αλυσίδας άγκυρας, τη μάζα της άγκυρας, το βάθος αγκύρωσης, το απαιτούμενο ωφέλιμο φορτίο, την ταχύτητα ανάκτησης της αλυσίδας, τη διάταξη φρένου και στοπ αλυσίδας, την παροχή ρεύματος, τα φορτία θεμελίωσης και τις απαιτήσεις κλάσης. Το ISO 4568:2021 καλύπτει τις εργάτες και τις άγκυρες-βίτσες για πλοία ανοιχτής θαλάσσης και ορίζει το ωφέλιμο φορτίο ως συνεχή φορτίο που προκύπτει από τη διάμετρο και την ποιότητα της αλυσίδας· δεν είναι ωφέλιμο φορτίο ανύψωσης. Οι τελικές λεπτομέρειες γενικής διάταξης, κινητήρα, μειωτήρα, φρένου, συμπλέκτη, ηλεκτρικής προστασίας και θεμελίωσης παραμένουν ειδικές για το έργο.

Γρήγορες προδιαγραφές

Διαμόρφωση εξοπλισμού: Κάθετη ηλεκτρική άγκυρα-βίτσα με γρανάζι αλυσίδας και κεφαλή περιέλιξης → συνδυάζει χειρισμό αλυσίδας άγκυρας και περιέλιξη σχοινιών σε μία κάθετη μηχανή καταστρώματος.

Εύρος αλυσίδας: Αλυσίδα ποιότητας 2 12,5–40 mm· αλυσίδα ποιότητας 3 22–34 mm στον παρεχόμενο πίνακα → το γρανάζι πρέπει να ταιριάζει με τη διάμετρο, την ποιότητα και τη γεωμετρία κρίκου της παραγγελθείσας αλυσίδας.

Ωφέλιμο φορτίο: 7,5–68,0 kN στις αναγραφόμενες διαμορφώσεις → οι τιμές αντιστοιχούν στις σχέσεις ωφέλιμου φορτίου του ISO 4568 για αλυσίδες ποιότητας 2 και 3 και δεν πρέπει να περιγράφονται ως ωφέλιμο φορτίο ανύψωσης.

Ταχύτητα ανάκτησης αλυσίδας: 12 m/min → πάνω από την ελάχιστη ονομαστική ταχύτητα ανάκτησης του ISO 4568 0,15 m/s (9 m/min), υπό την προϋπόθεση τελικής επαλήθευσης του έργου.

Κεφαλή περιέλιξης: Διάμετρος 200–500 mm με αναγραφόμενη ταχύτητα 10–18 m/min → παρέχει επιφάνεια χειρισμού σχοινιών· δεν είναι τύμπανο αποθήκευσης σχοινιών.

Ισχύς ηλεκτροκινητήρα: 4,5–30 kW στις παρεχόμενες διαμορφώσεις → η τελική ονομαστική ισχύς του κινητήρα εξαρτάται από τη λειτουργία της αλυσίδας, τη μέθοδο εκκίνησης, τις συνθήκες λειτουργίας και τον εγκεκριμένο σχεδιασμό.

Φρένο και συμπλέκτης: Το φρενάρισμα και η αποσύμπλεξη του ανυψωτήρα καλωδίου είναι βασικές λειτουργίες αγκύρωσης → η τελική χωρητικότητα φρένου, η διάταξη συμπλέκτη και η διεπαφή στοπ αλυσίδας επιβεβαιώνονται στην γενική διάταξη του έργου.

Βάση προτύπων: ISO 4568:2021 για εργάτες / άγκυρες-βίτσες· ISO 1704:2022 για γεωμετρία αλυσίδας άγκυρας με συνδετήρες· ISO 6482:2017 για προφίλ κεφαλών περιέλιξης όπου καθορίζεται.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Εντολής

Βήμα 1: Επιβεβαιώστε τη διαμόρφωση του εξοπλισμού: κάθετη ηλεκτρική άγκυρα-βίτσα με ένα γρανάζι αλυσίδας / ανυψωτήρα καλωδίου και κεφαλή περιέλιξης· παρέχετε τον τύπο του σκάφους και τη θέση εγκατάστασης.

Βήμα 2: Παρέχετε τη διάμετρο της αλυσίδας άγκυρας, την ποιότητα της αλυσίδας, το πιστοποιητικό αλυσίδας ή τις διαστάσεις κρίκου, τη μάζα της άγκυρας και το μέγιστο βάθος αγκύρωσης. Αυτά είναι πρωταρχικά στοιχεία για την επιλογή του ωφέλιμου φορτίου και του γραναζιού.

Βήμα 3: Επιβεβαιώστε την απαιτούμενη ταχύτητα ανάκτησης αλυσίδας, την απαίτηση φρένου / συγκράτησης, τη διάταξη στοπ αλυσίδας, τη γεωμετρία του σωλήνα αλυσίδας και του σωλήνα αλυσίδας, και οποιαδήποτε καθορισμένη δύναμη έλξης σχοινιού από την κεφαλή περιέλιξης.

Βήμα 4: Παρέχετε την παροχή ρεύματος του πλοίου, τη μέθοδο εκκίνησης του κινητήρα, το εύρος ελέγχου τοπικά / απομακρυσμένα, την απαίτηση έκτακτης διακοπής, την απαίτηση περιβλήματος / IP και την απαίτηση επικίνδυνης περιοχής, εάν ισχύει.

Βήμα 5: Επιβεβαιώστε τη θεμελίωση στο κατάστρωμα και την ενίσχυση κάτω από το κατάστρωμα, το σύστημα προστασίας από διάβρωση, τις απαιτήσεις υλικών, την εταιρεία ταξινόμησης και το εύρος επιθεώρησης / πιστοποιητικού.

Βήμα 6: Παρέχετε ποσότητα, γενική διάταξη ή σχέδιο διάταξης καταστρώματος, προορισμό παράδοσης και απαιτούμενο χρόνο παράδοσης για τελική τεχνική και εμπορική επιβεβαίωση.

Δομή

Κάθετος άξονας | Γρανάζι αλυσίδας / ανυψωτήρας καλωδίου | Κεφαλή περιέλιξης | Ηλεκτροκινητήρας | Μειωτήρας ταχυτήτων | Διάταξη αποσύμπλεξης | Φρένο ανυψωτήρα καλωδίου | Κύρια ρουλεμάν | Διεπαφή βάσης / θεμελίωσης | Εξαρτήματα τοπικού ελέγχου και προστασίας

Πλεονεκτήματα Αγκύρωσης, Κίνησης & Εγκατάστασης

Η επιλογή βάσει ποιότητας αλυσίδας συνδέει το ωφέλιμο φορτίο με την πραγματική αλυσίδα αντί της επιλογής της μονάδας μόνο με βάση την ισχύ του κινητήρα. Αυτό μειώνει τον κίνδυνο λανθασμένης αντιστοίχισης γραναζιού ή λειτουργίας κίνησης.

Η κάθετη διάταξη συγκεντρώνει το γρανάζι αλυσίδας και την κεφαλή περιέλιξης γύρω από έναν κάθετο άξονα, ο οποίος μπορεί να ταιριάζει σε διατάξεις καταστρώματος όπου ο οριζόντιος μήκος μηχανήματος είναι περιορισμένος· η διάταξη κίνησης κάτω από το κατάστρωμα πρέπει να επιβεβαιωθεί από τη γενική διάταξη.

Ο ανυψωτήρας καλωδίου πρέπει να μπορεί να αποσυνδέεται από την κίνηση, επιτρέποντας στις εργασίες αγκύρωσης να ελέγχονται ξεχωριστά από την τροφοδοτούμενη ανάκτηση σύμφωνα με το επιλεγμένο πρότυπο σχεδιασμού και την εγκεκριμένη διάταξη.

Η ηλεκτρική πέδηση πρέπει να είναι ασφαλής σε περίπτωση απώλειας ρεύματος ή κατάστασης διακοπής όταν το ISO 4568:2021 χρησιμοποιείται ως βάση σχεδιασμού. Οι τελικές χωρητικότητες φρένων και τα κριτήρια φορτίου συγκράτησης πρέπει να επιβεβαιώνονται για την ποιότητα της αλυσίδας και την εγκεκριμένη διάταξη αγκύρωσης.

Η κεντρική γραμμή του γραναζιού, ο σωλήνας αλυσίδας, ο σωλήνας αλυσίδας και το στοπ αλυσίδας πρέπει να συντονίζονται ως μία διαδρομή αλυσίδας. Η σωστή ευθυγράμμιση βοηθά στην τοποθέτηση της αλυσίδας και μειώνει την αφύσικη πλευρική φόρτιση στον ανυψωτήρα καλωδίου.

Η θεμελίωση και η τοπική ενίσχυση του καταστρώματος πρέπει να ελέγχονται για τα μεταδιδόμενα φορτία αγκύρωσης, πέδησης και κίνησης. Η θεμελίωση του εξοπλισμού δεν πρέπει να αντιμετωπίζεται ανεξάρτητα από την υποστηρικτική δομή του κύτους.

Το εύρος επιθεώρησης μπορεί να συμφωνηθεί στο στάδιο της προσφοράς, συμπεριλαμβανομένης της ιχνηλασιμότητας υλικών, ελέγχων διαστάσεων, λειτουργίας χωρίς φορτίο, επαλήθευσης απόδοσης και μαρτυρίας κλάσης όταν απαιτείται.

Προσαρμοσμένα Χαρακτηριστικά

Τύπος Εξοπλισμού: Κάθετη ηλεκτρική άγκυρα-βίτσα → γρανάζι αλυσίδας για αγκύρωση συν κεφαλή περιέλιξης για χειρισμό σχοινιών.

Αλυσίδα: Ποιότητα 2, 12,5–40 mm· Ποιότητα 3, 22–34 mm στον παρεχόμενο πίνακα → η ακριβής ποιότητα αλυσίδας και η γεωμετρία κρίκου πρέπει να επιβεβαιωθούν πριν από την κατασκευή του γραναζιού.

Ωφέλιμο Φορτίο: 7,5–68,0 kN στις αναγραφόμενες διαμορφώσεις → συνεχής λειτουργία αγκύρωσης τύπου ISO· όχι ωφέλιμο φορτίο ανύψωσης ούτε ωφέλιμο φορτίο σχοινιού πρόσδεσης.

Ταχύτητα Αλυσίδας: 12 m/min στον παρεχόμενο πίνακα → η τελική απόδοση θα επαληθευτεί έναντι των απαιτήσεων του έργου και της κλάσης.

Κεφαλή Περιέλιξης: Διάμετρος 200–500 mm, 10–18 m/min στον παρεχόμενο πίνακα → κεφαλή χειρισμού σχοινιών· η καθορισμένη δύναμη έλξης σχοινιού, εάν απαιτείται, πρέπει να επιβεβαιωθεί ξεχωριστά.

Κίνηση: Ηλεκτρική → η τάση, η συχνότητα, η λειτουργία, η μέθοδος εκκίνησης, το περίβλημα και η διάταξη ελέγχου πρέπει να επιβεβαιωθούν.

Φρένο / Συμπλέκτης: Ειδική για το έργο διάταξη → το φρένο του ανυψωτήρα καλωδίου, το φρένο ελέγχου και οι λεπτομέρειες αποσύμπλεξης πρέπει να επιβεβαιωθούν στην εγκεκριμένη γενική διάταξη.

Θεμελίωση: Η ενσωμάτωση καταστρώματος / κάτω από το κατάστρωμα πρέπει να επιβεβαιωθεί → η διαδρομή φορτίου, η διάταξη μπουλονιών ή συγκόλλησης, η ενίσχυση και η πρόσβαση συντήρησης εξαρτώνται από τον σχεδιασμό του σκάφους.

Ταξινόμηση: Διαθέσιμη σύμφωνα με τις απαιτήσεις του έργου → το εύρος έγκρισης, μαρτυρίας και πιστοποιητικού υπόκειται στην επιλεγμένη εταιρεία ταξινόμησης και στο εύρος παραγγελίας.

Πώς Λειτουργεί

Προετοιμάστε το φρένο / συμπλέκτη και το στοπ αλυσίδας όπως απαιτείται → Ελέγξτε την εκτόξευση της αλυσίδας άγκυρας μέσω του γραναζιού και του σωλήνα αλυσίδας → Ενεργοποιήστε την ηλεκτρική κίνηση για ανάκτηση → Ο κινητήρας και το σύστημα μειωτήρων περιστρέφουν τον ανυψωτήρα καλωδίου → Η αλυσίδα ανακτάται μέσω του σωλήνα αλυσίδας → Το φρένο και το στοπ αλυσίδας ασφαλίζουν τη διάταξη αγκύρωσης· η κεφαλή περιέλιξης λειτουργεί ξεχωριστά για τη διαχείριση σχοινιών

Εφαρμογές

Πλοία παράκτιου φορτίου | Σκάφη εργασίας | Ρυμουλκά και σκάφη υποστήριξης | Εμπορικά σκάφη εσωτερικών υδάτων / παράκτιας ναυσιπλοΐας όπου εφαρμόζεται | Σταθμοί αγκύρωσης μικρών και μεσαίων πλοίων | Συμπαγείς διατάξεις αγκύρωσης πλώρης | Έργα νέων κατασκευών και αντικαταστάσεων

Πιστοποιήσεις & Πλεονεκτήματα

Η αναθεώρηση σχεδιασμού, η επιθεώρηση και οι δοκιμές μπορούν να κανονιστούν σύμφωνα με την συμφωνημένη προδιαγραφή του έργου, το ισχύον πρότυπο και τις απαιτήσεις της εταιρείας ταξινόμησης. Το εύρος πιστοποιητικού και μαρτυρίας πρέπει να επιβεβαιωθεί πριν από την προσφορά και υπόκειται στην έγκριση της κλάσης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή — διαθέσιμα κατόπιν αιτήματος σύμφωνα με τις απαιτήσεις του έργου και το συμφωνημένο εύρος επιθεώρησης.

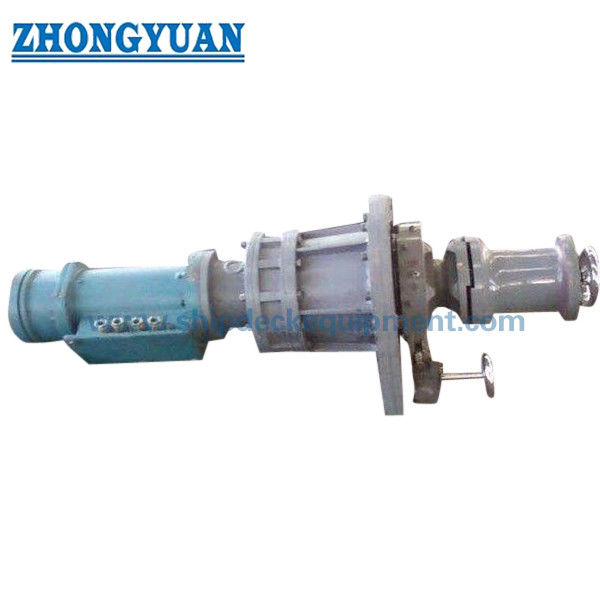

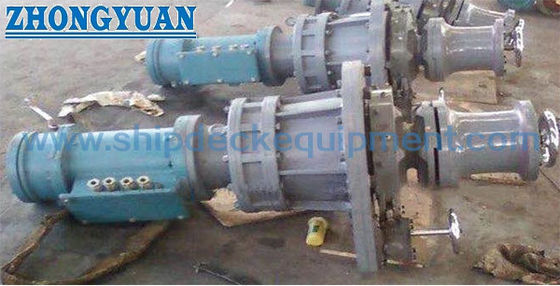

Σχέδια & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Είναι το αναγραφόμενο ωφέλιμο φορτίο το ωφέλιμο φορτίο ανύψωσης της κεφαλής περιέλιξης ή μια ικανότητα ανύψωσης;

Α1: Όχι. Για αυτήν την άγκυρα-βίτσα, το ωφέλιμο φορτίο αναφέρεται στη συνεχή λειτουργία αγκύρωσης της αλυσίδας στον ανυψωτήρα καλωδίου. Προκύπτει από τη διάμετρο και την ποιότητα της αλυσίδας. Δεν πρέπει να χρησιμοποιείται ως ωφέλιμο φορτίο ανύψωσης ή ως επιτρεπόμενο φορτίο σχοινιού πρόσδεσης στην κεφαλή περιέλιξης.

Ε2: Γιατί τα μεγέθη αλυσίδων 22–34 mm εμφανίζονται δύο φορές με διαφορετικά ωφέλιμα φορτία;

Α2: Οι δύο ομάδες αντιστοιχούν σε διαφορετικές ποιότητες αλυσίδας άγκυρας. Οι τιμές 20,6–49,1 kN για 22–34 mm αντιστοιχούν στη σχέση ωφέλιμου φορτίου ISO 4568 Ποιότητας 2, ενώ οι τιμές 23,0–54,9 kN αντιστοιχούν στην Ποιότητα 3. Επομένως, η παραγγελθείσα ποιότητα αλυσίδας πρέπει να δηλώνεται μαζί με τη διάμετρο της αλυσίδας.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την επιλογή της τελικής άγκυρας-βίτσας;

Α3: Παρέχετε διάμετρο και ποιότητα αλυσίδας, μάζα άγκυρας, μέγιστο βάθος αγκύρωσης, διάταξη στοπ αλυσίδας, απαιτούμενη ταχύτητα, παροχή ρεύματος, εύρος ελέγχου, εταιρεία ταξινόμησης, διάταξη καταστρώματος / σωλήνα αλυσίδας / σωλήνα αλυσίδας, ποσότητα και απαίτηση παράδοσης.
