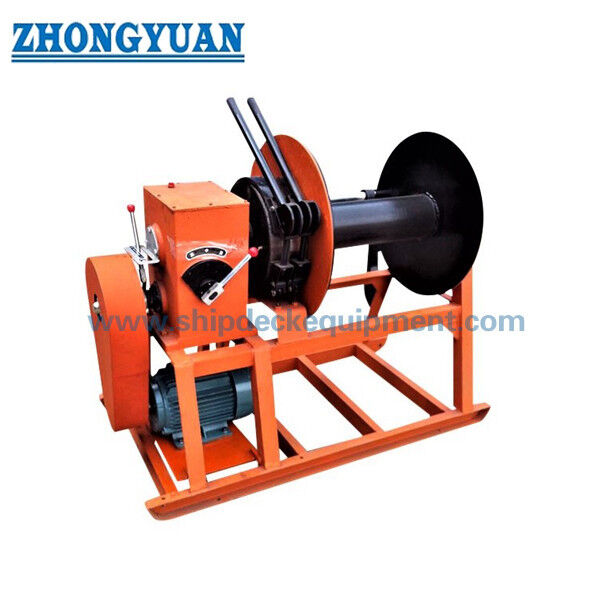

39-48.5 χιλιοστά Ηλεκτρική Σιδηροτροχιά Ρολ. CB 3048 Τύπος Β Μοναδική τύμπανο τροχιά αποθήκευσης για εξοπλισμό πλοίου κατάστρωμα

39-48.5 χιλιοστών Ηλεκτρική Σιδηροτροχιά Ρολ. CB 3048 Τύπος Β Μονό-Ντραμ Αποθήκευση Ρολ για το κατάστρωμα του πλοίουΕξοπλισμός

Επισκόπηση του προϊόντος

Το CB 3048 τύπου Β ηλεκτρικό τροχό σχοινί από χάλυβα είναι ένα κινητήρα με κινητήρα ενιαίο τύμπανο τροχό αποθήκευσης για τα σχοινιά από χάλυβα μεγάλου διαμέτρου στα κατάστρωμα πλοίων.και να αποθηκεύσετε το σχοινί από χάλυβα σε μια οργανωμένη διάταξη τύμπανο, συμβάλλοντας στη μείωση των χαλαρών καλωδίων στο κατάστρωμα και στηρίζοντας ασφαλέστερο χειρισμό κατά την προετοιμασία της αγκυροβολίας, τη συντήρηση και τη λειτουργία του κατάστρου.

Η παρούσα σελίδα έχει συνταχθεί για τα μοντέλα τύπου Β B39 και B48 με μέγιστες διαμέτρους σχοινιών από χάλυβα 39 mm και 48,5 mm.ανυψωτικό κουμπί, ή συσκευή έλξης. δεδομένα κινητήρα, χειροκίνητη λειτουργία εφεδρικής λειτουργίας, λίπανση άξονα, χώρος εγκατάστασης στο κατάστρωμα,και το πεδίο εφαρμογής του πιστοποιητικού θα πρέπει να επιβεβαιώνεται σύμφωνα με τη διάταξη του σκάφους και τις προδιαγραφές της παραγγελίας.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: ηλεκτρική τροχιά αποθήκευσης συρματόπλεγματος από χάλυβα -> ηλεκτροκίνητη επικάλυψη και αποθήκευση για συρματόπλεγματα από χάλυβα από κατάστρωμα πλοίων.
• Πρότυπο αναφοράς: CB 3048-1983 / CB*3048-83 -> οι δημόσιες πληροφορίες του προτύπου τον προσδιορίζουν ως τροχό ηλεκτρικού καλωδίου χάλυβα.
• Τύπος και μοντέλα: Τύπος Β, B39 / B48 -> διάταξη με ένα τύμπανο για μεγαλύτερες διαμέτρους σχοινιών χάλυβα.
• Μέγιστη διάμετρος σχοινίου: 39 mm και 48,5 mm -> βασική βάση επιλογής για το μέγεθος τύμπανου και τη συμβατότητα αποθήκευσης σχοινίου.
• Διάστημα σχοινιού από χάλυβα: 210-220 m εύρος αναφοράς -> η τελική χωρητικότητα αποθήκευσης θα πρέπει να ελέγχεται με βάση την κατασκευή του σχοινιού, την τοποθέτηση του σχοινιού και την κατάσταση πλήρωσης του τύμπανου.
• Διατάξη κίνησης: ηλεκτρικός κινητήρας με κιβώτιο ταχυτήτων / μειωτήρα τροχιάς σκουληκιού -> τροφοδοτούμενη επικάλυψη, με χειροκίνητη υποστήριξη χειριστή όταν δεν είναι διαθέσιμη ενέργεια.
• Στόχος της λειτουργίας: αποθήκευση σχοινιών και ελεγχόμενη επικάλυψη -> όχι για ρυμούλκηση, έλξη, ανύψωση ή ένταση, εκτός εάν επιβεβαιώνεται διαφορετικά από σχεδιασμό ειδικού έργου.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + αντι-βρωτική χρωματική επικάλυψη με επωξικό οξύ ως αναφορά -> τελική επίστρωση, γυαλισμός ή επιλογή από ανοξείδωτο χάλυβα ακολουθεί τις απαιτήσεις της παραγγελίας.

Βασικές τεχνικές παραμέτρους

Βασική αναφορά διαστάσεων για τον τύπο B B39 και B48 μονοτυμπανοκύλινδρο.

Οδηγός επιλογής και έρευνας

Βήμα 1:Επιβεβαιώστε το απαιτούμενο μοντέλο: B39 ή B48 ανάλογα με τη μέγιστη διάμετρο και μήκος αποθήκευσης σχοινιών χάλυβα.

Βήμα 2:Επιβεβαιώστε τις προδιαγραφές του σχοινιού από χάλυβα: διάμετρο, κατασκευή, μήκος, κατάσταση λίπανσης, πραγματική εξωτερική ανοχή του σχοινιού και κατά πόσον το σχοινί παρέχεται με εξαρτήματα.

Βήμα 3:Εάν αναμένεται έλξη, σφίξιμο, ρυμούλκηση ή ανύψωση, απαιτείται διαφορετικός σχεδιασμός του κουμπιού ή υπολογισμός ειδικός για το έργο.

Τέταρτο βήμα:Επιβεβαιώστε την παροχή ηλεκτρικής ενέργειας, την τάση / συχνότητα του κινητήρα, τη μέθοδο ελέγχου, τη διακοπή έκτακτης ανάγκης, τη θέση τοπικού ελέγχου και την απαίτηση χειροκίνητου εφεδρικού.

Βήμα 5:Επιβεβαιώστε το χώρο εγκατάστασης του καταστρώματος, τα θεμέλια της βάσης, την πρόσβαση για λιπαντική του άξονα, το χώρο εξυπηρέτησης κινητήρα, και την κατεύθυνση του σχοινιού.

Βήμα 6:Επιβεβαιώστε το υλικό, την επεξεργασία της επιφάνειας, το πεδίο εφαρμογής του πιστοποιητικού, την ποσότητα, τον προορισμό παράδοσης, τον απαιτούμενο χρόνο παράδοσης, το σχέδιο και τις φωτογραφίες αναφοράς, εάν υπάρχουν.

Δομή

Single steel storage drum | Electric motor | Gearbox / worm gear reducer | Manual handle backup | Main shaft and bearing system | Rope entry and winding area | Common base frame | Local control and emergency stop arrangement | Sa 2.5 εκρηκτικά και επικάλυψη με επωξικό ή συγκεκριμένη τελική κατασκευή

Σχεδιασμός τροχιάς αποθήκευσης και τεχνικά πλεονεκτήματα

• Η διάταξη τύπου Β με ένα τύμπανο είναι κατάλληλη για την αποθήκευση μεγαλύτερων σχοινιών από χάλυβα, όπου η χειροκίνητη περιστροφή στο κατάστρωμα δεν είναι πρακτική ή ασφαλής για το χειρισμό ρουτίνας.
• Η τροχιά με κινητήρα συμβάλλει στη μείωση της προσπάθειας του πληρώματος κατά την ανάκτηση και αποθήκευση του σχοινιού, ενώ η χειροκίνητη υποστήριξη χειριστή παρέχει μια επιλογή λειτουργίας όταν η ηλεκτρική ενέργεια δεν είναι διαθέσιμη.
• Ο τροχός διατηρεί το σίδερο σχοινί τοποθετημένο σε ένα καθορισμένο τύμπανο, μειώνοντας το χαλαρό σύρμα στο κατάστρωμα και βοηθώντας στην προστασία του σχοινιού από περιττή κάμψη, μόλυνση ή τυχαία κούνημα κατά τη διάρκεια της αποθήκευσης.
• Ο μειωτικός μηχανισμός και η κοινή διάταξη βάσης απλοποιούν την εγκατάσταση του καταστρώματος σε σύγκριση με τα χωριστά εξαρτήματα κίνησης, υπό την προϋπόθεση της σωστής βάσης και ευθυγράμμισης.
• Η λιπαντικότητα του άξονα, η κατάσταση των ρουλεμάν και η καθαρότητα περιστροφής του τύμπανου θα πρέπει να ελέγχονται τακτικά, επειδή το σίδερο από χάλυβα μεγάλης διαμέτρου δημιουργεί υψηλή περιστρεφόμενη μάζα και φορτίο αποθήκευσης.
• Τα τρέχοντα δεδομένα δεν παρέχουν ονομαστική έλξη γραμμής, SWL, φορτίο συγκράτησης φρένων ή ικανότητα έλξης.
• Ο κινητήρας, το κιβώτιο ταχυτήτων, το κιβώτιο ελέγχου και η προδιαγραφή έκτακτης στάσης μπορούν να ταιριάζουν με τις ηλεκτρικές συνθήκες του σκάφους και το πεδίο επιθεώρησης κλάσης όταν απαιτείται από το έργο.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: CB 3048-1983 / CB*3048-83 -> χρησιμοποιείται όταν το πλοίο ή το ναυπηγείο απαιτεί τροχιά από ατσάλινο σύρμα με κινητήρα σύμφωνα με αυτό το πρότυπο αναφοράς της κινεζικής ναυπηγικής.
• Τύπος: Τύπος Β με ένα τύμπανο -> επιλέγεται για τα μεγάλα μοντέλα αποθήκευσης σχοινιών από χάλυβα B39 και B48.
• Διάμετρος σχοινίου: 39 mm / 48,5 mm -> επιβεβαιώστε την πραγματική κατασκευή σχοινίου και την εξωτερική ανοχή πριν από την προσφορά.
• Διάρκεια αποθήκευσης: 210-220 m αναφορά -> τελική αποθήκευση εξαρτάται από την κατασκευή του σχοινιού, την κατάσταση περιστροφής και την επιτρεπόμενη ποσότητα πλήρωσης του τύμπανου.
• Τύπος οδήγησης: Ηλεκτρικός κινητήρας + κιβώτιο ταχυτήτων / μειωτήρας τροχιάς σκουληκιού -> τροχιά με κινητήρα με χειροκίνητη υποστήριξη χειριστή.
• Τρόπος λειτουργίας: Αποθήκευση και επικάλυψη -> δεν προορίζονται για ρυμούλκηση, έλξη, ανύψωση ή σφίξιμο εξοπλισμού χωρίς ξεχωριστή επιβεβαίωση σχεδιασμού.
• Υλικό: Ελαφρύ χάλυβα ή επιλογή από ανοξείδωτο χάλυβα -> η τελική ποιότητα του υλικού και η προστασία από τη διάβρωση πρέπει να επιβεβαιώνονται από τις απαιτήσεις του έργου.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + αντιβρωτική χρωματική επικάλυψη με εποξείδιο -> τελική επικάλυψη ή γυάλωση σύμφωνα με τις προδιαγραφές του δοχείου.
• Απαιτούμενο πιστοποιητικό: Διατίθεται ανάλογα με το πεδίο εφαρμογής της παραγγελίας -> το πιστοποιητικό κατασκευαστή, το πιστοποιητικό υλικού ή το πιστοποιητικό κλάσης πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Πώς Λειτουργεί

The electric motor drives the gearbox and drum -> steel wire rope is wound onto or released from the single drum -> crew controls winding direction and stopping locally -> manual handle operation through the worm gear reducer can be used when electric power is not available -> rope is stored on the drum after operation

Εφαρμογές

Ship deck steel wire rope storage | Mooring station rope storage | Workboats and service vessels | Shipyard replacement projects | Port and harbor vessels | Marine maintenance rope handling | Deck equipment retrofit projects

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ερώτηση 1: Είναι αυτό το CB 3048 τύπου B τροχό το ίδιο με ένα κουμπί;

Α1: Όχι. Αυτό το προϊόν είναι ένα τροχό αποθήκευσης και περιστροφής για σχοινί χάλυβα.ή ελκυστήρα έλξης, εκτός εάν επιβεβαιώνεται το φορτίο με ξεχωριστό σχεδιασμό ειδικού έργου, απαιτήσεις πέδησης, ελέγχου και έγκρισης.

Ε2: Πώς θα πρέπει να επιλέγονται τα B39 και B48;

Α2: Επιλέξτε το B39 ή το B48 σύμφωνα με τη μέγιστη διάμετρο του σχοινιού από χάλυβα, το απαιτούμενο μήκος αποθήκευσης, τον διαθέσιμο χώρο στο κατάστρωμα, την κατεύθυνση εισόδου του σχοινιού, τη διάταξη του κινητήρα και το σχέδιο του σκάφους.τα διορθωμένα δεδομένα υποστηρίζουν 4.3 / 1,7 kW ισχύος κινητήρα, ταχύτητα κινητήρα 1350 / 410 r/min και ταχύτητα σκοινίου τύμπανο 60 / 18 m/min.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Α3: Επιβεβαιώστε το μοντέλο, τη διάμετρο, το μήκος, την κατασκευή, την τάση και τη συχνότητα του κινητήρα, την απαίτηση ελέγχου, την απαίτηση χειροκίνητης αντιστάθμισης, το υλικό, την επικάλυψη, το πεδίο εφαρμογής του πιστοποιητικού, την ποσότηταπροορισμός παράδοσης, και σχέδιο εγκατάστασης.
