Αλυσίδα τράτας για αλιευτικό εξοπλισμό | Κοντή, μεσαία & μακριά κρίκος G80

Θαλάσσια αλυσίδα για αλιευτικά εργαλεία.

Επισκόπηση του προϊόντος

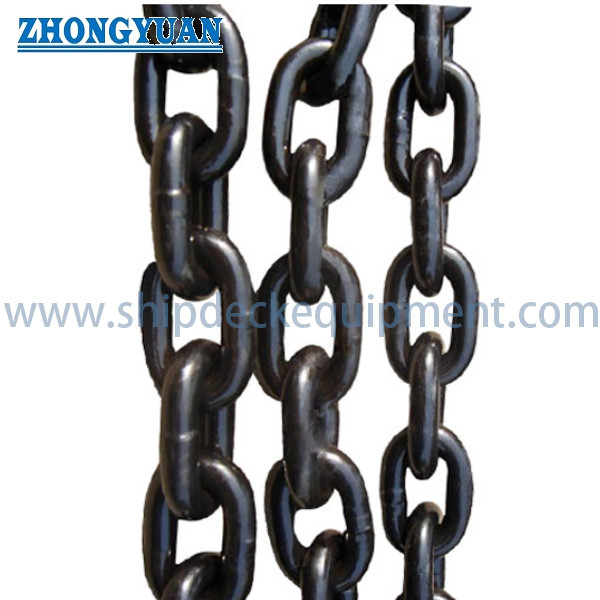

Η αλυσίδα θαλάσσιας τράτας είναι μια ατσάλινη αλυσίδα με στρογγυλό σύνδεσμο που έχει συγκολληθεί με φλας, η οποία παρέχεται για συγκροτήματα αλιευτικών εργαλείων, όπως τα γήινα εργαλεία τράτας, το βάρος του δικτύου, τα σχοινιά βύθισης του δικτύου τόνου, τα σχοινιά,και συναφείς συνδέσμουςΗ σειρά προϊόντων περιλαμβάνει διαμορφώσεις μικρής σύνδεσης, μεσαίας σύνδεσης και μακρής σύνδεσης.διαχωρισμός συνδέσμου, και τον τρόπο με τον οποίο η αλυσίδα εντάσσεται σε ένα δίκτυο ή σε μια διάταξη ρυμουλκούμενου, έτσι ώστε η επιλογή να βασίζεται στο εγκεκριμένο σχέδιο εργαλείου και όχι μόνο στη διάμετρο της αλυσίδας.

Το προμηθευόμενο εύρος καλύπτει διάμετρο αλυσίδας 7·28 mm, μονάδα βάρους 0,83·14,3 kg/m και ελάχιστα φορτία διάσπασης από 53 έως 860 kN.και οι τιμές φορτίου διάσπασης είναι οι ονομασίες προϊόντων που παρέχονται από τον κατασκευαστήΔεν καθορίζουν αυτόματα ένα πιστοποιημένο όριο φόρτωσης λειτουργίας αλυσίδας ανύψωσης, βαθμό αλυσίδας άγκυρας ή ικανότητα αγκυρώσεως που έχει εγκριθεί από την κατηγορία.στοιχεία σύνδεσης, η ποιότητα του υλικού, το φινίρισμα και το πεδίο δοκιμής πρέπει να επιβεβαιώνονται για κάθε παραγγελία.

Διαμορφώσεις αλυσίδας

• Αλυσίδα σύντομων συνδέσμων: συμπαγή γεωμετρία συνδέσμων και σχετικά μεγαλύτερη μάζα ανά μέτρο σε συγκρίσιμη διάμετρο → κατάλληλη όταν απαιτείται στενότερη απόσταση συνδέσμων, συμπαγή κίνηση ή συγκεντρωμένη βαρύτητα του καθαρού.
• Αλυσίδα μεσαίου συνδέσμου: μήκος ενδιάμεσου συνδέσμου και μονάδα βάρους → παρέχει μια πρακτική ισορροπία μεταξύ συμπαγής, ευελιξίας και ανοιχτού χώρου σύνδεσης.
• Αλυσίδα με μακρά σύνδεση: πιο ανοιχτή γεωμετρία σύνδεσης και γενικά χαμηλότερη μάζα ανά μέτρο σε συγκρίσιμη διάμετρο → χρήσιμη όταν η διαφάνεια στερέωσης, η μεγαλύτερη άρθρωση,ή προτιμάται χαμηλότερο βάρος αλυσίδας ανά μέτρο.
• Τελική επιλογή: ο τύπος συνδέσμου, η διάμετρος, το μήκος που παρέχεται, η διάταξη των τερμάτων και οι συνδέσεις πρέπει να ταιριάζουν με το σχέδιο του αλιευτικού εργαλείου και την πραγματική πορεία φορτίου.

Γρήγορες προδιαγραφές

• Κατηγορία προϊόντος: Θαλάσσια τράτα / τόνος / αλιευτική αλυσίδα → συγκολλημένη αλυσίδα με στρογγυλό σύνδεσμο για συγκροτήματα αλιευτικών δικτύων και εργαλείων τράτας.
• Διαμορφώσεις συνδέσμων: Σύντομος, μεσαίος και μακρύς σύνδεσμος → επιτρέπει την επιλογή με βάση την συμπαγή αλυσίδα, το βάρος της μονάδας, την κίνηση και την απόσταση σύνδεσης.
• Περιοχή διαμέτρου αλυσίδας: 7 ∙ 28 mm → καλύπτει ελαφρύ σύστημα ζύγισης δικτύου μέσω μεγαλύτερων συνδέσεων αλιευτικών εργαλείων εντός του παρεχόμενου πίνακα.
• Ελάχιστο εύρος φορτίου σπάσματος: 53860 kN → αναφορά ελαστικότητας που παρέχεται από τον κατασκευαστή· δεν πρόκειται για δηλωμένο WLL ανύψωσης.
• Περιοχή μονάδας βάρους: 0,83-14,3 kg/m → σημαντική για τον καθαρό βάρους, τον χειρισμό, τη συνολική μάζα του εργαλείου, την συσκευασία και τους υπολογισμούς φορτίου.
• Κατασκευή: Στρογγυλοί σύνδεσμοι που συγκολλούνται με φλας → ποιότητα συγκόλλησης, οδός θερμικής επεξεργασίας και διαμετρική συνέπεια είναι βασικοί έλεγχοι παραγωγής.
• Υλικό: Λύκος χάλυβα ή χάλυβα άνθρακα που αναφέρεται από τον προμηθευτή → πρέπει να επιβεβαιώνονται η ακριβής ποιότητα, η χημική κατάσταση, η θερμική επεξεργασία και οι μηχανικές ιδιότητες.
• Τελική κατασκευή και παράδοση: Χρώμα ή συγκεκριμένη τελική κατασκευή· πλακέτο, ξύλινη θήκη, σακούλα ή χάλυβα με παλέτα ανάλογα με την παραγγελία.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση της πραγματικής λειτουργίας και της θέσης εγκατάστασης: έδαφος αλιευτικού εργαλείου τράτας, κρεμαστήρας αλυσίδας, ζύγιση του δικτύου, γραμμή βύθισης του δικτύου τόνου, σχοινί, τομή σύνδεσης ή άλλη εφαρμογή αλιευτικού εργαλείου.

Βήμα 2: Επιλέξτε το σύντομο, το μεσαίο ή το μακρύ σύνδεσμο μαζί με τη ονομαστική διάμετρο, την απαιτούμενη μάζα της αλυσίδας ανά μέτρο, την απαίτηση κίνησης, το ανοιχτό σημείο των συνδέσεων και το εγκεκριμένο σχέδιο του δικτύου ή της συσκευασίας.

Βήμα 3: Επιβεβαιώστε τη σχεδιαζόμενη βάση φορτίου: ένταση σε λειτουργία, φορτία ρυμούλκησης ή ανάκτησης, σοκ και δυναμικές επιδράσεις, επαφή με τον θαλάσσιο βυθό, ελάχιστη απαίτηση φορτίου διάσπασης, συντελεστής σχεδιασμού και αναμενόμενη φθορά.

Βήμα 4: Επιβεβαίωση της ποιότητας του υλικού, των απαιτήσεων θερμικής επεξεργασίας, των ελέγχων ποιότητας της συγκόλλησης με φλας, της τελικής επιφάνειας, της προστασίας από τη διάβρωση, της έκθεσης στο θαλάσσιο νερό και τυχόν απαιτήσεων θερμοκρασίας λειτουργίας.

Βήμα 5: Επιβεβαίωση του συνολικού μήκους ή του αριθμού των μήκων της αλυσίδας, των τελικών κρίκων, των συνδέσμων σύνδεσης, των χειροπέδων ή των εξαρτημάτων, της σήμανσης, της επιθεώρησης των διαστάσεων, των εκθέσεων δοκιμών και των μαρτυριών της τάξης, εάν απαιτείται.

Βήμα 6: Παροχή ποσότητας ή συνολικού μέτρου αλιείας, μεθόδου αλιείας, τύπου σκάφους, προορισμού, απαιτούμενης ημερομηνίας παράδοσης, μεθόδου συσκευασίας και σχεδίου αναφοράς ή φωτογραφίας υπάρχουσας αλυσίδας.

Δομή

Round steel bar | Formed short / mid / long links | Flash-butt-welded link joint | Heat-treated strength grade where specified | Chain lengths or assemblies | End links and fittings to be confirmed | Self colour or specified surface finish

Επιλογή αλιευτικών εργαλείων και πλεονεκτήματα μηχανικής

• Τρεις γεωμετρίες συνδέσμων επιτρέπουν τη διάταξη της αλυσίδας να ταιριάζει με το σχεδιασμό του δικτύου, τη διανομή μάζας, την κίνηση κάμψης και την απόσταση σύνδεσης αντί να επιλέγεται μόνο με διάμετρο ράβδου.
• Οι παρεχόμενες τιμές βάρους ανά μέτρο υποστηρίζουν τον προκαταρκτικό υπολογισμό της συνολικής μάζας της αλυσίδας για την καθαρή στάθμιση, χειρισμό, αποθήκευση, συσκευασία και επανεξέταση φόρτωσης του σκάφους.
• Οι ελάχιστες τιμές φορτίου διάσπασης παρέχουν σαφή αναφορά επιλογής ελαστικότητας, ενώ η σελίδα διατηρεί το φορτίο διάσπασης χωριστό από το φορτίο εργασίας και αποφεύγει μη υποστηριζόμενες απαιτήσεις ανύψωσης.
• Η συγκόλληση με φλας είναι κατάλληλη για συνεχή παραγωγή στρογγυλών συνδέσμων, αλλά η αφαίρεση των διαταραχών συγκόλλησης, η συνέπεια συγκόλλησης, οι διαστάσεις συνδέσμων και η διαδικασία θερμικής επεξεργασίας πρέπει να ελέγχονται και να τεκμηριώνονται.
• Μια αλυσίδα με την ίδια διάμετρο αλλά διαφορετικό μήκος αλυσίδας μπορεί να αλλάξει βάρος, κίνηση και συμβατότητα σύνδεσης.
• Η ιχνηλασιμότητα του υλικού, η διαμετρική επιθεώρηση, η επαλήθευση του φορτίου διάσπασης και η μαρτυρία τρίτου μπορούν να οργανωθούν σύμφωνα με το συμφωνημένο σχέδιο επιθεώρησης και δοκιμής.

Κατασκευή, Επιθεώρηση και Ελέγχος Ποιότητας

• Πρωτοϋλικά: Επιβεβαιώστε την ποιότητα του χάλυβα, τον αριθμό θερμότητας, τη χημική σύνθεση και το πιστοποιητικό υλικού πριν από την παραγωγή, ειδικά όταν απαιτείται μηχανική απόδοση G80.
• Σχηματισμός και συγκόλληση συνδέσμων: διάμετρος ράβδου ελέγχου, γεωμετρία σχηματισμού, παράμετροι συγκόλλησης με φλας, ευθυγράμμιση συγκόλλησης και αφαίρεση επιβλαβών προβολών συγκόλλησης.
• Θερμική επεξεργασία: Επιβεβαιώνεται η απαιτούμενη διαδικασία, η ιχνηλασιμότητα των παρτίδων, οι έλεγχοι σκληρότητας ή μηχανικών ιδιοτήτων και τα αρχεία που ισχύουν για το επιλεγμένο υλικό και το βαθμό αντοχής.
• Επιθεώρηση διαστάσεων: Ελέγχεται η διάμετρος της αλυσίδας, το μήκος των συνδέσμων, το εσωτερικό πλάτος, το εξωτερικό πλάτος, το μέγεθος της μονάδας, το συνολικό μήκος που παρέχεται και η συμβατότητα με τα εξαρτήματα ή το υπάρχον εργαλείο.
• Δοκιμές φόρτωσης: Ορίστε το βάρος απόδειξης, το ελάχιστο φορτίο σπάσματος, την επιμήκυνση, τη συχνότητα δειγματοληψίας, την επιλογή του δοκιμαστικού και τις απαιτήσεις των μαρτύρων πριν από την προσφορά.
• Τελική επιθεώρηση και συσκευασία: Ελέγξτε την κατάσταση της επιφάνειας, την ταυτοποίηση, την προστασία από τη σκουριά, την σήμανση μήκους αλυσίδας, το βάρος του πακέτου και τη ναυτιλιακή συσκευασία σύμφωνα με τις συνθήκες παράδοσης.

Υλικό και επεξεργασία επιφάνειας

Επειδή η απόδοση του G80 εξαρτάται από την πραγματική ποιότητα του υλικού, τη διαδικασία συγκόλλησης, τη θερμική επεξεργασία και τα αποτελέσματα των δοκιμών,η οριστική ονομασία του χάλυβα θα πρέπει να επιβεβαιωθεί αντί να περιγράφεται μόνο ως γενικός χάλυβας άνθρακα.

Η τυποποιημένη προμήθεια μπορεί να είναι αυτοχρώματος ή άλλης επίθεσης που έχει συμφωνηθεί με τον πελάτη.ή άλλα συστήματα προστασίας από τη διάβρωση πρέπει να επιβεβαιώνονται με το υλικό και τη διαδρομή θερμικής επεξεργασίαςΓια το υψηλής αντοχής κράμα χάλυβα, η προετοιμασία της επικάλυψης και οι έλεγχοι της εύθραυσης του υδρογόνου μπορεί να απαιτούν ιδιαίτερη προσοχή.Ο ανοξείδωτος χάλυβας θα πρέπει να αντιμετωπίζεται ως ξεχωριστή επιλογή υλικού με τις δικές του μηχανικές ιδιότητες και πίνακα φορτίου, εκτός εάν επαληθεύεται με δοκιμή..

Προσαρμοσμένα χαρακτηριστικά

• Τύπος προϊόντος: Θαλάσσια τράτα / αλιεία / αλυσίδα τόνου → επιλέξτε την περιγραφή σύμφωνα με το πραγματικό αλιευτικό σύστημα.
• Τύπος σύνδεσης: Κοντός / Μέσος / Μακρύς → αλλάζει τη γεωμετρία σύνδεσης, το βάρος μονάδας, την κίνηση και την ανοικτή θέση του συνδετήρα.
• Ονομαστική διάμετρος: 7·28 mm → επιλέξτε μαζί με τον τύπο σύνδεσης και την ελάχιστη απαίτηση φορτίου διάσπασης.
• Ονομασία αντοχής: G80 που δηλώνεται από τον προμηθευτή → πρέπει να επιβεβαιωθούν το ακριβές πρότυπο, η ποιότητα του υλικού και η βάση δοκιμής.
• Παράγοντας ασφάλειας: Ελάχιστο 4 που δηλώνεται από τον προμηθευτή → δεν δηλώνεται WLL ανύψωσης και δεν επαρκεί χωρίς τη βάση σχεδιασμού της εφαρμογής.
• Επιφανειακό φινίρισμα: χρώμα ή όπως ζητείται → προδιαγραφές επικάλυψης και προστασία από τη διάβρωση πρέπει να περιλαμβάνονται στην παραγγελία αγοράς.
• Έντυπο προμήθειας: μήκη κοπής, συνεχές μήκος, τύμπανο, κουτί, σακούλα ή παλετιζόμενο πακέτο → συνολικό μήκος και διάταξη τερματισμού προς επιβεβαίωση.
• Έγγραφα: Πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, έκθεση διαστάσεων και έγγραφα δοκιμής φορτίου → διαθέσιμα σύμφωνα με το συμφωνημένο πεδίο εφαρμογής της παραγγελίας.

Πώς Λειτουργεί

Το αλιευτικό εργαλείο χρησιμοποιείται → Η αλυσίδα παρέχει την καθορισμένη μάζα, τη σύνδεση,ή λειτουργία εφοδιασμού → Γεωμετρία συνδέσμου επιτρέπει την κίνηση μέσω του κύκλου γρανάζων → Η ένταση και τα φορτία επαφής περνάνε μέσω των στρογγυλών συνδέσμων και των συγκολλημένων αρθρώσεων → Το γρανάζιο ανακτάται, καθαρίζονται και ελέγχονται για φθορά, παραμόρφωση, διάβρωση και ζημιά από συγκόλληση

Εφαρμογές

Bottom trawl ground gear | Trawl net weighting and chain danglers | Tuna purse-seine sinker lines | Fishing net bridles | Net and gear connecting sections | Replacement chain for approved fishing assemblies | Marine fishing and selected aquaculture net systems subject to design confirmation

Πιστοποιητικά και τεκμηρίωση

Τα πιστοποιητικά δοκιμών κατασκευαστών, τα πιστοποιητικά υλικών, οι εκθέσεις διαστασιολογικής επιθεώρησης, οι εκθέσεις δοκιμών σπασμού και τα έγγραφα μαρτύρων τρίτων μπορούν να οργανωθούν σύμφωνα με το πεδίο εφαρμογής της παραγγελίας.Η πιστοποίηση από την εταιρεία ταξινόμησης υπόκειται στους ισχύοντες κανόνες της εταιρείας, το πεδίο εφαρμογής του προϊόντος, το εγκεκριμένο σχέδιο δοκιμών και η αποδοχή της επιθεώρησης· δεν θεωρείται τυποποιημένη προμήθεια.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Συσκευή και παράδοση

• Επιλογές συσκευασίας: Πλάιγουντ κουτί, ξύλινη θήκη ή τσάντα, τσάντα, χάλυβα τύμπανο, και παλετιζόμενη εξαγωγική συσκευασία σύμφωνα με το μήκος της αλυσίδας, το βάρος μονάδας, και τις απαιτήσεις του πελάτη.
• Ταυτοποίηση συσκευασίας: ονομασία προϊόντος, τύπος σύνδεσης, ονομαστικό μέγεθος, μήκος που παρέχεται, θερμότητα ή αναφορά παρτίδας, καθαρό βάρος, ακαθάριστο βάρος και αριθμός παραγγελίας αγοράς, εφόσον απαιτείται.
• Προστασία της μεταφοράς: Εφαρμόζεται η συμφωνημένη προσωρινή προστασία από τη σκουριά, αποστράγγιση, συσκευασία και θαλάσσια ενίσχυση κατάλληλη για αποθήκευση και θαλάσσια μεταφορά.
• Δεδομένα παράδοσης: Επιβεβαιώστε το συνολικό μέτρο, τον αριθμό των πακέτων, το μέγιστο βάρος του πακέτου, τους περιορισμούς ανύψωσης και χειρισμού, τον προορισμό και το απαιτούμενο χρονοδιάγραμμα παράδοσης.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Ποια είναι η πρακτική διαφορά μεταξύ αλυσίδας σύντομης, μεσαίας και μακράς σύνδεσης;

Α1: Οι σύντομες συνδέσεις παρέχουν συμπαγή γεωμετρία και γενικά υψηλότερο βάρος ανά μέτρο σε συγκρίσιμη διάμετρο. Οι μεσαίες συνδέσεις παρέχουν ενδιάμεση διάταξη. Οι μακρές συνδέσεις παρέχουν πιο ανοιχτή γεωμετρία,μεγαλύτερη απόσταση σύνδεσηςΗ σωστή επιλογή εξαρτάται από το σχέδιο του δικτύου, την απαιτούμενη κατανομή μάζας, το κίνημα, τις συνδέσεις και το φορτίο.

Ε2: Μπορεί η προμηθευόμενη αλυσίδα τράτας G80 να χρησιμοποιηθεί για ανύψωση;

Α2: Όχι μόνο με βάση τον πίνακα αυτό.και τα ελάχιστα φορτία διάσπασης είναι δεδομένα για το προϊόν της αλυσίδας αλιείας και δεν αποδεικνύουν αυτόματα τη συμμόρφωση με τα πρότυπα της αλυσίδας ανύψωσηςΗ ανύψωση ή η χειρισμός απαιτεί ξεχωριστά καθορισμένη και πιστοποιημένη αλυσίδα ανύψωσης με δηλωμένο WLL, δοκιμή αντοχής, σήμανση και τεκμηρίωση.

Ε3: Ποιες πληροφορίες απαιτούνται για ακριβή προσφορά;

Α3: Παρακαλείστε να αναφέρετε τη μέθοδο αλιείας και τη λειτουργία της αλυσίδας, τον τύπο σύντομου/μεσαίου/μακρού κρίκου, το ονομαστικό μέγεθος, το συνολικό μήκος ή την ποσότητα, το απαιτούμενο ελάχιστο φορτίο διάσπασης, το υλικό και την τελική κατασκευή, τους τελικούς κρίκους ή τα εξαρτήματα,πεδίο εφαρμογής δοκιμής και πιστοποιητικού, απαίτηση συσκευασίας, προορισμός παράδοσης, απαιτούμενος χρόνος παράδοσης και στοιχεία για το υπάρχον σχέδιο ή δείγμα αλυσίδας, εάν υπάρχουν.
