Αλυσίδα Μεταφορέα Κεραμίδας Ανθεκτικής στη Θέρμανση Λεπτοσυσκευασμένη Στρογγυλή Αλυσίδα

Αλυσίδα Μεταφορέα Κεραμίδας Ανθεκτικής στη Θέρμανση Λεπτοσυσκευασμένη Στρογγυλή Αλυσίδα

Επισκόπηση του προϊόντος

Αυτή η αλυσίδα μεταφοράς στάχτης είναι μια στρογγυλή αλυσίδα συνδέσμων που χρησιμοποιείται ως στοιχείο έλξης σε συστήματα μεταφοράς στάχτης και ακατέργαστων χύδην υλικών.Τυπικές ρυθμίσεις συστήματος περιλαμβάνουν μεταγωγείς αντίστασης ή συρρίκνωσης, βυθισμένοι μεταφορείς στάχτης και ανελκυστήρες κουβάδων, όπου η αλυσίδα αλληλεπιδρά επανειλημμένα με τροχούς τσέπης ή ζυγαρίδες ενώ μεταφέρει ξύλινα, κουβάδες ή άλλα εξαρτήματα.

Το προμηθευόμενο εύρος καλύπτει ονομαστικά μεγέθη αλυσίδων από 14 × 50 mm έως 30 × 120 mm σε χάλυβα άνθρακα ή κράμα, με τις ελάχιστες τιμές φορτίου διάσπασης της κλάσης Β και της κλάσης Γ που παρατίθενται στον προμηθευόμενο πίνακα.Η επιλογή της αλυσίδας πρέπει να βασίζεται στο πλήρες σύστημα μεταφορέα, συμπεριλαμβανομένης της τάσης λειτουργίας, της φόρτωσης εκκίνησης και κρούσης, της θερμοκρασίας στάχτης και της συσκόπισης, της ταχύτητας της αλυσίδας, της γεωμετρίας των ζυγών, της διάταξης στερέωσης και της αναμενόμενης επιτρεπόμενης φθοράς.Η αναφερόμενη φόρτιση διάσπασης δεν είναι όριο φόρτισης εργασίας και η αλυσίδα δεν παρουσιάζεται ως αλυσίδα ανύψωσης..

Γρήγορες προδιαγραφές

• Μορφή του προϊόντος: Στρογγυλή αλυσίδα μεταγωγικού αλυσίδου με συγκόλληση με φούσκα → ευέλικτη αλυσίδα έλξης για συστήματα απομάκρυνσης στάχτης και συσσωρευτικά συστήματα χύδην υλικών.
• Ονομαστικό εύρος μεγεθών: 14 × 50 mm έως 30 × 120 mm → διάμετρος και πλάτος πρέπει να ταιριάζουν με τον τροχό μεταφοράς, τον οδηγό αλυσίδας και τη διάταξη στερέωσης.
• Αξίες αντοχής: Οι τιμές της κλάσης Β και της κλάσης Γ παρέχονται στον παρασχεμένο πίνακα → η τελική επιλογή της κλάσης απαιτεί το σχεδιασμένο φορτίο και τον δυναμικό συντελεστή του μεταφορέα.
• Ελάχιστο φορτίο διάσπασης: 190 έως 1130 kN στα παρασχεμένα δεδομένα → το φορτίο διάσπασης δεν πρέπει να χρησιμοποιείται άμεσα ως SWL, WLL ή ως επιτρεπόμενη τάση λειτουργίας.
• Μάζα αλυσίδας αναφοράς: 4,0 έως 18,0 kg/m → σχετική με το βάρος της ράβδου, την ισχύ κίνησης, την ένταση, τον χειρισμό και τον υπολογισμό φορτίου.
• Επιλογές υλικού: χάλυβας άνθρακα ή κράμα → πρέπει να επιβεβαιώνονται η ακριβής ποιότητα χάλυβα, η θερμική επεξεργασία, η σκληρότητα και οι ιδιότητες ζώνης συγκόλλησης.
• Χαρακτηριστικό της υπηρεσίας: θερμοανθεκτική διαμόρφωση για την επεξεργασία στάχτης → πρέπει να δηλώνονται συνεχείς και κορυφαίες θερμοκρασίες υλικού πριν από την επιλογή υλικού και θερμικής επεξεργασίας.
• Επιλογές επιφάνειας: γυαλισμός ή ηλεκτρική επικάλυψη ως προμηθευόμενες επιλογές → η καταλληλότητα της επικάλυψης πρέπει να ελεγχθεί σε σχέση με τη θερμοκρασία λειτουργίας, την τριβή και τη χημεία της διαβρωτικής στάχτης.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση του τύπου μεταφορέα και του μεταφερόμενου υλικού: στάχτη βυθού, ιπτάμενη στάχτη, κλίνκερ, σκουριά ή άλλο ακατέργαστο υλικό χύδην· παροχή μεγέθους σωματιδίων, πυκνότητας χύδην, υγρασίας,διαβρωτικά συστατικά και συνεχής / κορυφαία θερμοκρασία.

Βήμα 2: Επιβεβαίωση της γεωμετρίας της αλυσίδας και της συμβατότητας του συστήματος: ονομαστική διάμετρος, πλάτος, εσωτερικό και εξωτερικό πλάτος, αριθμός νημάτων, απόσταση από το κέντρο της νημάδας, σχεδίαση τροχού τσέπης ή ζυγαριού, οδηγούς αλυσίδας,Συνδετήρες και συσσωρευτές ξύρισμα / κουβά.

Βήμα 3: Παροχή της μηχανικής εργασίας: κανονική ένταση της αλυσίδας, φορτίο εκκίνησης και κρούσης, κλίση του μεταφορέα, ταχύτητα της αλυσίδας, ισχύ κίνησης, απόσταση κέντρου, διάταξη έντασης,ώρες λειτουργίας και απαιτούμενη διάρκεια ζωής σχεδιασμούΗ βαθμίδα Β ή C πρέπει να επιλέγεται από τον υπολογισμό ολόκληρου του συστήματος, όχι μόνο από το φορτίο σπάσματος.

Βήμα 4: Επιβεβαίωση των υλικών και των μεταλλουργικών απαιτήσεων: ποιότητα χάλυβα άνθρακα ή κράματος, κατάσταση θερμικής επεξεργασίας, στόχος σκληρότητας ή προφίλ σκληρότητας, απαιτήσεις ζώνης συγκόλλησης,επιτρεπόμενη φθορά και οποιεσδήποτε απαιτήσεις για την πρόσκρουση σε χαμηλή θερμοκρασία.

Βήμα 5: Επιβεβαίωση του πεδίου εφαρμογής της επιθεώρησης και της τεκμηρίωσης: επιθεώρηση διαστάσεων, πιστοποιητικό υλικού, αρχείο θερμικής επεξεργασίας, αρχείο απόδειξης ή βαθμονόμησης, έκθεση ελαστικότητας / φορτίου ρήξης και επιμήκυνσης,δοκιμή κόπωσης ή μαρτυρία τρίτου όταν απαιτείται.

Βήμα 6: Αναφέρετε την ποσότητα, το ακριβές μήκος της ράβδου ή τον αριθμό των συνδέσμων, την απαίτηση αντιστοίχισης ζεύγους, τους συνδέσμους σύνδεσης, τους εφεδρικούς συνδέσμους, τη μέθοδο συσκευασίας, τον προορισμό παράδοσης και την απαιτούμενη ημερομηνία παράδοσης.Παροχή σχεδίου της υπάρχουσας αλυσίδας και της ζυγαριού ή αντιπροσωπευτικού δείγματος για έργα αντικατάστασης.

Κατασκευή αλυσίδας

Round steel bar link | Formed round-link geometry | Flash-butt-welded joint | Calibrated pitch and width | Heat-treated chain body and weld zone | Interlink contact area | Pocket-wheel / sprocket engagement surface | Connector and scraper / bucket attachment interface

Παρασκευή, Φόρεμα & Σχετικά με τη διάρκεια ζωής

• Ο ελεγχόμενος σχηματισμός συνδέσμων και ο βαθμονόμετρος διασταύρωσης βοηθούν την αλυσίδα να συνδέεται με τον τροχό τσέπης ή το ζυγοστάτη, μειώνοντας την επίπτωση που προκαλείται από τη διαμετρική ασυμφωνία.
• Η συγκόλληση που συγκολλείται με φλας απαιτεί ελεγχόμενες παραμέτρους συγκόλλησης, αφαίρεση φλας και επακόλουθη θερμική επεξεργασία, έτσι ώστε η αντοχή και η ευελιξία της ζώνης συγκόλλησης να είναι συμβατές με το σώμα της αλυσίδας.
• Η θερμική επεξεργασία πρέπει να εξισορροπεί την αντοχή στη τράβηξη, την αντοχή και την αντοχή στην φθορά.το βάθος της θήκης ή η απαίτηση σκληρύνειας δεν μπορεί να καθοριστεί χωρίς τις προδιαγραφές για το καθήκον και τη θερμοκρασία.
• Η υπερβολική επιμήκυνση αλλάζει την εμπλοκή των τροχών και μπορεί να αυξήσει τη δόνηση, την πρόσκρουση και την φθορά των δοντιών..
• Για παράλληλους μεταφορείς διπλών ή πολλαπλών νημάτων, το αντίστοιχο μήκος της αλυσίδας και η ελεγχόμενη συσσώρευση γωνίας είναι σημαντικά για την ομοιόμορφη κατανομή φορτίου μεταξύ των νημάτων.
• Η θερμοκρασία της στάχτης, η σκληρότητα των σωματιδίων, η υγρασία και τα διαβρωτικά συστατικά επηρεάζουν την επιλογή υλικού και την επεξεργασία της επιφάνειας.Η δήλωση "ανθεκτική στη θερμότητα" είναι ελλιπής, εκτός εάν επιβεβαιώνονται συνεχείς και κορυφαίες θερμοκρασίες..

Προσαρμοσμένα χαρακτηριστικά

• Εφαρμογή: μεταφορά στάχτης και μεταφορά ακατέργαστων χονδρικών υλικών → προορίζεται ως αλυσίδα έλξης μεταφορέα, όχι ως αλυσίδα ανύψωσης ή ανύψωσης φορτίου.
• Δομή αλυσίδας: στρογγυλός σύνδεσμος με συγκολλημένο φλας → παρέχει τρισδιάστατη άρθρωση και συμβατότητα με συστήματα μεταφοράς τροχών τσέπης.
• Ονομαστικό μέγεθος: 14 × 50 έως 30 × 120 mm → εκφραζόμενο ως διάμετρος ράβδου × κλίση· όλες οι διαστάσεις των διεπαφών πρέπει να ελέγχονται με βάση το σχέδιο του τροχού.
• Διάταξη αντοχής: Διάταξη Β / Διάταξη Γ → ελάχιστη βάση φορτίου διάσπασης παρέχεται, ενώ το ισχύον πρότυπο και η μέθοδος δοκιμής πρέπει να επιβεβαιωθούν.
• Υλικό: Χάλυβας άνθρακα / κράμα → τελική ποιότητα εξαρτάται από τις απαιτήσεις αντοχής, θερμοκρασίας, αντοχής, τριβής και διάβρωσης.
• Αντίσταση στη θερμότητα: Διαθέσιμη σύμφωνα με την επιβεβαιωμένη θερμοκρασία λειτουργίας → απαιτείται συνεχής θερμοκρασία, θερμοκρασία κορυφής και θερμοκρασία στάχτης σε επαφή με την αλυσίδα.
• Επεξεργασία επιφάνειας: γυαλισμένη / ηλεκτροπληρωμένη / ειδική για το έργο φινίρισμα → η καταλληλότητα εξαρτάται από την θερμική έκθεση και την φθορά από το ακατέργαστο.

Πώς Λειτουργεί

Ο τροχός κίνησης ενεργοποιεί την βαθμολογημένη αλυσίδα στρογγυλής σύνδεσης → Η αλυσίδα μεταδίδει την δύναμη τράβηξης μέσω του κυκλώματος μεταφοράς → Σκάβες,Οι κουβάδες ή τα εξαρτήματα μεταφέρουν στάχτες μέσα από το περίβλημα → Η ράβδος επιστροφής περνά μέσα από το σύστημα έντασης → Τα ίχνη ρουτίνας ελέγχου συνδέουν την φθορά, κατάσταση συγκόλλησης, διάβρωση, επιμήκυνση της πεδίου και εμπλοκή των ζυγών

Εφαρμογές

Coal-fired power plant ash removal | Bottom ash drag conveyors | Submerged ash conveyors | Scraper chain conveyors | Bucket elevators | Cement and clinker handling | Slag and abrasive bulk-material conveying | Fly-ash service where the conveyor design is suitable

Ελέγχος ποιότητας και τεκμηρίωση εφοδιασμού

Η επιθεώρηση και η τεκμηρίωση μπορούν να οργανωθούν σύμφωνα με το επιβεβαιωμένο πρότυπο και το πεδίο εφαρμογής της παραγγελίας, συμπεριλαμβανομένων πιστοποιητικών υλικών, εκθέσεων διαστάσεων,αρχεία θερμικής επεξεργασίας και εκθέσεις μηχανικών δοκιμώνΤο ISO 9001, εφόσον ισχύει, επιβεβαιώνει το σύστημα διαχείρισης ποιότητας του προμηθευτή και όχι την απόδοση του προϊόντος της αλυσίδας.η μαρτυρία τρίτου και η ιχνηλασιμότητα πρέπει να προσδιορίζονται πριν από την προσφοράΗ παρούσα σελίδα προϊόντος δεν προσδιορίζει την αλυσίδα για εφαρμογές ανύψωσης ή υποστήριξης προσωπικού.

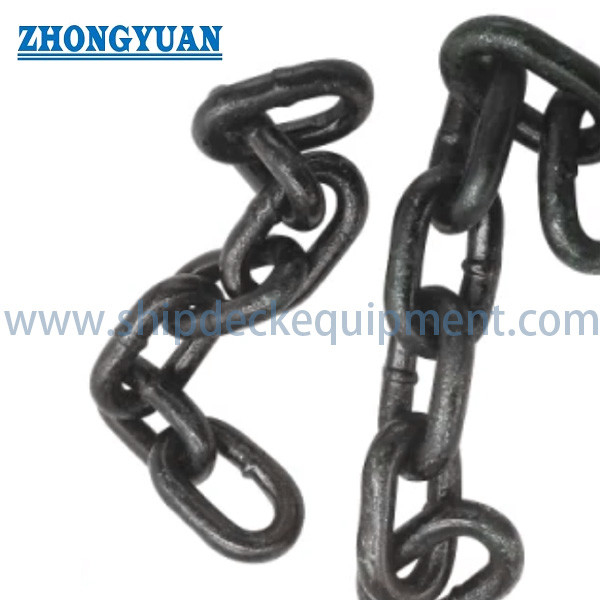

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Πώς πρέπει να επιλέγεται η βαθμίδα Β ή η βαθμίδα Γ;

Α1: Επιλέξτε από την υπολογιζόμενη τάση του μεταφορέα, τους δυναμικούς παράγοντες, τον αριθμό των νημάτων, την ταχύτητα, τη θερμοκρασία, την τριβή, την απαιτούμενη διάρκεια ζωής και το ισχύον πρότυπο.αλλά το φορτίο διάσπασης δεν είναι η επιτρεπόμενη τάση λειτουργίας.

Ε2: Γιατί πρέπει να ελέγχεται η αλυσίδα μαζί με τον τροχό ζυγαριού ή τον τροχό τσέπης;

Α2: Η διάμετρος, η απόσταση, το πλάτος του συνδέσμου και η συσσωρευμένη απόσταση πρέπει να ταιριάζουν με τις τσέπες των τροχών.

Ε3: Ποιες πληροφορίες απαιτούνται για ακριβή προσφορά;

Α3: Παροχή μεγέθους και ποιότητας της αλυσίδας, μήκους ή ποσότητας αλυσίδας, υλικού και θερμικής επεξεργασίας, θερμοκρασίας λειτουργίας, σχεδίων μεταφορέα και τροχού, συσσωρευτών, τάσης και ταχύτητας, αριθμού αλυσίδων,πεδίο εφαρμογής της επιθεώρησης, ποσότητα, προορισμό και ημερομηνία παράδοσης.
