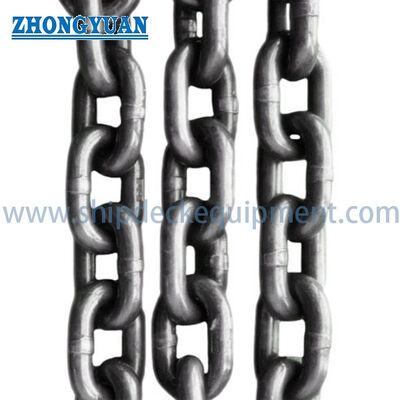

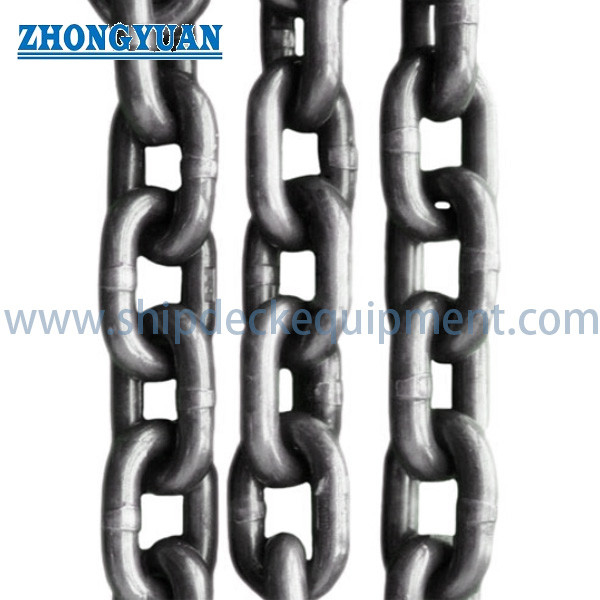

Αλυσίδα ανύψωσης από κράμα χάλυβα 80 | Αλυσίδα συγκολλημένη με φλας για ιμάντες και ανάρτηση

Αλυσίδα ανύψωσης από κράμα χάλυβα 80 βαθμού.

Επισκόπηση του προϊόντος

The Grade 80 high-strength lifting chain is a welded and heat-treated alloy-steel round-link chain intended for chain sling fabrication and general load-handling applications where a documented working load limitΗ προμηθευόμενη αλυσίδα προσδιορίζεται ως κατασκευή συγκολλημένη με φλας και διατίθεται σε σύντομη σύνδεση, μεσαία σύνδεση,και σειρά διαστάσεων με μακρά σύνδεση.

Για επαγγελματική χρήση ανύψωσης, ο τύπος της αλυσίδας πρέπει να ταιριάζει με το ισχύον πρότυπο και το πλήρες σύνολο ανύψωσης.Επομένως, σε αυτή τη σελίδα η σειρά σύντομων συνδέσμων θεωρείται η κύρια διαμόρφωση αλυσίδας ανύψωσης.Οι προμηθευόμενες σειρές μεσαίας και μακράς σύνδεσης διατηρούνται ως προαιρετικές σειρές συγκολλημένων αλυσίδων, αλλά η χρήση τους για υπερυψωτική ανύψωση πρέπει να επιβεβαιώνεται από το ισχύον πρότυπο, WLL που έχει χαρακτηριστεί από τον κατασκευαστή,αρχείο δοκιμής δοκιμής, και έγκριση του σχεδίου πριν από την προσφορά ή τη χρήση.

Πεδίο εφαρμογής του προϊόντος και όριο ασφάλειας

• Το κύριο πεδίο εφαρμογής του προϊόντος: Ζυγισμένη αλυσίδα βραχείας σύνδεσης από κράμα χάλυβα κλάσης 80 για αλυσίδες και γενική ανύψωση, με την επιφύλαξη του επιλεγμένου προτύπου συμμόρφωσης και της πιστοποιημένης ικανότητας φορτίου.
• Δεν είναι αυτόματα εναλλάξιμη με: βαθμονωμένη αλυσίδα ανύψωσης φορτίου, αλυσίδα μετάδοσης, αλυσίδα μεταφορέα, αλυσίδα ρυμούλκησης, αλυσίδα αγκυρώσεως, αλυσίδα αγκυρώσεως ή γενικής χρήσης εμπορική αλυσίδα.
• Η πλήρης χωρητικότητα της σφραγίδας εξαρτάται από την αλυσίδα, τον κύριο σύνδεσμο, τον σύνδεσμο σύνδεσης, το γάντζο, τον αριθμό των ποδιών, τη γωνία της σφραγίδας, τη μέθοδο σύνδεσης, τη συμμετρία φορτίου, τη θερμοκρασία,και η ονομαστική χωρητικότητα του ασθενέστερου στοιχείου.
• Ο προμηθευόμενος πίνακας δηλώνει το ελάχιστο φορτίο σπάσματος, αλλά δεν δηλώνει πιστοποιημένο όριο φορτίου εργασίας, δύναμη απόδειξης, μέθοδο δοκιμής, κατάσταση θερμικής επεξεργασίας ή πρότυπο προϊόντος.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Υψηλής αντοχής συγκολλημένη αλυσίδα ανύψωσης από κράμα χάλυβα → προοριζόμενη για ιχνηλατούμενες αλυσίδες και συγκροτήματα εφοδιασμού, αντί για αλυσίδες γενικής χρήσης χωρίς ειδικότητα.
• Αξία ποιότητας: Αξία 80 / Αξία 8 που δηλώνεται από τον πελάτη → η τελική βάση συμμόρφωσης πρέπει να επιβεβαιωθεί ως ISO 3076, EN 818-2 ή άλλο συμφωνημένο πρότυπο.
• Πρωταρχική διαμόρφωση ανύψωσης: Αλυσίδα μικρής σύνδεσης, 7 × 21 mm έως 20 × 60 mm → συμπαγές χώρος σύνδεσης υποστηρίζει ελεγχόμενη γεωμετρία σφενδάμου και συμβατά εξαρτήματα κλάσης 80.
• Ελάχιστο φορτίο διάσπασης: 53 έως 440 kN για το εύρος σύντομης σύνδεσης → MBL είναι μια καταστροφική τιμή δοκιμής και δεν πρέπει να παρουσιάζεται ή να σημειώνεται ως WLL.
• Ο καθορισμένος συντελεστής σχεδιασμού: Ελάχιστο 4:1 μεταξύ ελάχιστου φορτίου διάσπασης και ονομαστικού φορτίου → τελικό WLL πρέπει να δηλώνεται από τον κατασκευαστή και να υποστηρίζεται από το ισχύον πιστοποιητικό δοκιμής.
• Κατασκευή: Φλας-butt συγκολλημένη αλυσίδα στρογγυλής σύνδεσης → ποιότητα συγκόλλησης, θερμική επεξεργασία, διαμετρική συνέπεια, δοκιμή αποδεικτικών στοιχείων και ιχνηλασιμότητα είναι κρίσιμοι έλεγχοι παραγωγής.
• Επιλογές φινίρισμα: Αυτοχρωματισμός, μαύρισμα, βαφή ή ειδική επικάλυψη του έργου → η επιλογή της επικάλυψης πρέπει να διατηρεί την ορατότητα της επιθεώρησης, την σήμανση και τις επικυρωμένες μηχανικές ιδιότητες.
• Επιλογές τεκμηρίωσης: Πιστοποιητικό υλικού, πιστοποιητικό δοκιμής κατασκευαστή, αρχείο ελέγχου φορτίου, δοκιμή διακοπής φορτίου και επιθεώρηση από τρίτο → ακριβές πεδίο εφαρμογής που πρέπει να επιβεβαιωθεί πριν από την παραγγελία.

Βασικές τεχνικές παραμέτρους

Κατηγορία φορτίου και βάση επιλογής

• Το MBL και το WLL πρέπει να παραμένουν ξεχωριστά: το ελάχιστο φορτίο διάσπασης καθορίζεται με καταστροφικές δοκιμές, ενώ το WLL είναι το μέγιστο φορτίο που καθορίζεται από τον κατασκευαστή για λειτουργία υπό καθορισμένες συνθήκες.
• Ο καθορισμένος ελάχιστος συντελεστής σχεδιασμού 4 δεν δημιουργεί από μόνο του πιστοποιημένο WLL. Πρέπει να επιβεβαιωθεί το ισχύον πρότυπο, η ποιότητα του υλικού, η θερμική επεξεργασία, η ανθεκτικότητα, το σχέδιο δειγματοληψίας και η σήμανση.
• Για ένα αλυσίδιο σλινγκ, η ικανότητα συναρμολόγησης πρέπει να βασίζεται στην πλήρη διαμόρφωση, συμπεριλαμβανομένου του αριθμού των ποδιών, της περιλαμβανόμενης γωνίας, του τύπου ράβδου, της κατανομής φορτίου και της αλυσίδας ή του εξοπλισμού χαμηλότερης ικανότητας.
• Η αλυσίδα σύντομης σύνδεσης κλάσης 8 είναι η διαμόρφωση που καλύπτεται από το ISO 3076 και το EN 818-2 για τις αλυσίδες αλυσίδας και τη γενική ανύψωση.Η αλυσίδα μεσαίας σύνδεσης και η αλυσίδα μακράς σύνδεσης απαιτούν χωριστά επιβεβαιωμένη τυποποιημένη και ονομαστική εφαρμογή..
• Η φόρτιση από σοκ, η πλευρική φόρτιση, η περιστροφή, ο κόμπος, οι αυτοσχέδιοι σύνδεσμοι και η φόρτιση πάνω από αιχμηρές άκρες μπορούν να δημιουργήσουν δυνάμεις που δεν αντιπροσωπεύονται από τον πίνακα MBL ευθείας αλυσίδας.
• Η θερμοκρασία, η έκθεση σε διαβρωτικά, τα χημικά, η διαδικασία επικάλυψης, η φθορά και η προηγούμενη έκθεση στη θερμότητα μπορούν να επηρεάσουν την ικανότητα λειτουργίας και τα διαστήματα επιθεώρησης· απαιτούνται ειδικές οδηγίες για το έργο.

Κατασκευή, δοκιμές και ιχνηλασιμότητα

• Η επιλογή των ράβδων από κράμα χάλυβα θα πρέπει να ελέγχεται από εγκεκριμένη προδιαγραφή υλικού, αριθμό θερμότητας, χημική σύνθεση και αρχείο μηχανικών ιδιοτήτων.
• Το σχηματισμό συνδέσμων και η συγκόλληση με φλας πρέπει να διατηρούν συνεπή γεωμετρία συνδέσμων και μια ελεγχόμενη ζώνη συγκόλλησης χωρίς κοφτερά πτερύγια, υποκόπηση, ελλιπή σύντηξη,ή υπερβολική ασυμφωνία που θα μπορούσε να επηρεάσει την κόπωση και την επιθεώρηση.
• Η θερμική επεξεργασία είναι απαραίτητη για την επίτευξη της καθορισμένης αντοχής και αντοχής βαθμού 80.και η ταυτοποίηση παρτίδας πρέπει να καταγράφεται σύμφωνα με το συμφωνημένο σχέδιο ποιότητας.
• Οι διαστασιακοί έλεγχοι πρέπει να καλύπτουν τη διάμετρο της αλυσίδας, το ύψος, το εσωτερικό πλάτος, το εξωτερικό πλάτος, την παραμόρφωση των συνδέσμων και τη μάζα ανά μέτρο σύμφωνα με το εγκεκριμένο σχέδιο ή τις τυποποιημένες ανοχές.
• Η δοκιμή ανθεκτικού φορτίου, η δοκιμή ανθεκτικού φορτίου δείγματος, η οπτική εξέταση και τυχόν πρόσθετες μη καταστροφικές δοκιμές πρέπει να ακολουθούν το επιλεγμένο πρότυπο, το σχέδιο επιθεώρησης και δοκιμής,και απαιτήσεις αγοραστή.
• Η σήμανση και η τεκμηρίωση των παρτίδων πρέπει να συνδέουν την τελική αλυσίδα με τα αρχεία υλικού, θερμικής επεξεργασίας, παραγωγής, δοκιμών και επιθεώρησης.Το τελικό σύνολο σφραγίδας απαιτεί τη δική του ταυτοποίηση και σήμανση ονομαστικής χωρητικότητας.
• Η ζεστή γαλβάνωση, η επικάλυψη με πολυμερή ή άλλες διαδικασίες μεταθεραπείας δεν αποτελούν προεπιλεγμένα προϊόντα· απαιτούν την έγκριση της διαδικασίας και την επιβεβαίωση ότι οι μηχανικές ιδιότητες, η ιχνηλασιμότητακαι η επιθεωρησιμότητα δεν είναι μειωμένη.

Διαμορφώσεις αλυσίδας

• Σύντομο σύνδεσμο: Συγκινημένη αναλογία πλάτους προς διάμετρο → προτιμώμενη εστίαση σελίδας για αλυσίδες τύπου 80 και γενική ανύψωση όπου το επιλεγμένο πρότυπο καλύπτει ειδικά αλυσίδες σύντομης σύνδεσης.
• Μέση σύνδεση: Η αύξηση του μήκους της εσωτερικής σύνδεσης → μπορεί να παρέχει μεγαλύτερο διαχωρισμό σύνδεσης, αλλά πρέπει να επιβεβαιωθεί το ισχύον πρότυπο ανύψωσης, το WLL, η δοκιμή αντοχής και τα συμβατά εξαρτήματα.
• Μεγάλος σύνδεσμος: Μεγάλος χώρος με χαμηλότερη μάζα ανά μέτρο για αρκετές ισοδύναμες διαμέτρους → χρήσιμος για ειδικές μη τυποποιημένες εφαρμογές χειρισμού ή γενικές εφαρμογές αλυσίδας,αλλά δεν πρέπει να διαφημίζεται ως αλυσίδα ανύψωσης χωρίς ειδικότητα.
• Τελειωμένη συναρμολόγηση αλυσίδας: αλυσίδα συν κύριο σύνδεσμο, συνδέσμους σύνδεσης, γάντζους, συσκευές συντόμευσης και ετικέτα αναγνώρισης → η ικανότητα συναρμολόγησης περιορίζεται από το χαμηλότερο χαρακτηριστικό του.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε την προβλεπόμενη εργασία: υλικό αλυσοπλέγματος, τελική συναρμολόγηση αλυσοπλέγματος, γενική ανύψωση, συντήρηση πλοίων, δέσιμο, μετάδοση ή άλλη εφαρμογή.Διαφορετικά καθήκοντα απαιτούν διαφορετικά πρότυπα.

Βήμα 2: Επιβεβαίωση του ισχύοντος προτύπου και βαθμού: ISO 3076 βαθμός 8, EN 818-2 βαθμός 8, ASME / τοπική κανονιστική βάση, προδιαγραφή πελάτη ή άλλο εγκεκριμένο πρότυπο.

Βήμα 3: Παροχή της απαιτούμενης διαμόρφωσης WLL και σλινγκ: σλινγκ με ένα, δύο, τρία ή τέσσερα πόδια, αποτελεσματικό μήκος, γωνία σλινγκ, τύπος ράβδου, γεωμετρία φορτίου, κέντρο βάρους,και κάθε κατάσταση επαφής με την άκρη.

Βήμα 4: Επιλέξτε σειρά αλυσίδας και μέγεθος: σύντομη σύνδεση d × p, διάμετρος αλυσίδας, απαιτούμενη εμβέλεια, ποσότητα και αν απαιτείται χαλαρή αλυσίδα ή πλήρης συναρμολογημένη σφεντόνα.

Βήμα 5: Επιβεβαιώστε τα τελικά εξαρτήματα και τη συμβατότητα: κύριο σύνδεσμο, σύνδεσμο ζεύξης, γάντζο, συσκευή συντομεύσεως, τελικό σύνδεσμο και τη ονομαστική χωρητικότητα κάθε εξαρτήματος.

Βήμα 6: Επιβεβαιώστε τις συνθήκες λειτουργίας: εύρος θερμοκρασίας, έκθεση σε θαλασσινό νερό ή χημικές ουσίες, προστασία από τη διάβρωση, καθεστώς επιθεώρησης και τυχόν περιορισμούς στην επικάλυψη ή την γαλβάνωση.

Βήμα 7: Επιβεβαίωση της τεκμηρίωσης και της παράδοσης: πιστοποιητικό υλικού, πιστοποιητικό δοκιμής κατασκευαστή, πιστοποιητικό αποδεικτικού φορτίου, δοκιμή σπασμού φορτίου, επιθεώρηση από τρίτο μέρος/κατηγορία, σήμανση, συσκευασία, προορισμός,και απαιτούμενη ημερομηνία παράδοσης.

Προσαρμοσμένα χαρακτηριστικά

• Κατηγορία προϊόντος: Αλυσίδα ανύψωσης από κράμα → για εφαρμογές ονομαστικής αλυσίδας και εφοδιασμού όταν παρέχεται με το σωστό πρότυπο, δοκιμή και ταυτοποίηση.
• Αξία ποιότητας: Αξία 80 / Αξία 8 → ακριβές πρότυπο και βάση μηχανικών ιδιοτήτων που πρέπει να επιβεβαιωθούν πριν από την προσφορά.
• Κατασκευή: Φλας-butt συγκολλημένη αλυσίδα στρογγυλής σύνδεσης → ακεραιότητα συγκόλλησης, θερμική επεξεργασία, έλεγχο διαστάσεων και δοκιμές απόδειξης είναι βασικά σημεία ποιότητας.
• Τύπος πρωτογενούς συνδέσμου: σύντομος σύνδεσμος → η αναγνωρισμένη διαμόρφωση για αλυσίδες τάξης 8 σύμφωνα με το ISO 3076 / EN 818-2.
• Προαιρετικοί τύποι συνδέσμων: Μεσαίος σύνδεσμος / μακρύς σύνδεσμος → η εφαρμογή και η αποδοχή ανύψωσης απαιτούν ξεχωριστή επιβεβαίωση.
• Υλικό: θερμικά επεξεργασμένο κράμα χάλυβα → ακριβής ποιότητα χάλυβα, χημική, θερμική επεξεργασία και απαιτήσεις αντοχής προς επιβεβαίωση.
• Επιφανειακό φινίρισμα: Αυτοχρωματική / μαυρισμένη / βαμμένη / καθορισμένη επικάλυψη → διαδικασία επικάλυψης πρέπει να είναι συμβατή με την πιστοποιημένη κατάσταση της αλυσίδας.
• Παράγοντας ασφάλειας: Το ελάχιστο 4 που αναφέρεται → ονομαστικό WLL και βάση δοκιμής πρέπει να επιβεβαιώνεται στο εγκεκριμένο πιστοποιητικό και την ταυτοποίηση.
• Τύπος προμήθειας: Διάρκεια χαλαρής αλυσίδας ή συναρμολογημένο σχοινί → στοιχεία συναρμολόγησης, εμβέλεια, WLL, ετικέτα και δοκιμή ανθεκτικότητας.
• Πεδίο εφαρμογής του πιστοποιητικού: Σύμφωνα με τις απαιτήσεις του σχεδίου → τα έγγραφα για το υλικό, τον κατασκευαστή, την δοκιμή φορτίου, τη διακοπή φορτίου και την επιθεώρηση τρίτου δεν θεωρούνται τυποποιημένα, εκτός εάν έχουν παραγγελθεί.

Πώς Λειτουργεί

Load is connected through approved master links and fittings → Tensile force is transferred from link to link through the curved bearing zones → The welded and heat-treated alloy-steel links carry the rated load within the approved sling geometry → Compatible components and controlled sling angles maintain the declared assembly capacity → Identification, επιθεώρηση και περιοδική εξέταση υποστήριξη ασφαλή συνέχιση της υπηρεσίας

Εφαρμογές

Chain sling fabrication | Shipyard lifting and maintenance | Marine machinery handling | Industrial rigging | Steel structure handling | Foundry and workshop lifting | Cargo and equipment handling | Replacement of traceable Grade 80 lifting-chain assemblies

Επιθεώρηση, σήμανση και ασφαλής χρήση

• Πριν τη χρησιμοποιήσετε, ελέγξτε την αλυσίδα και όλα τα εξαρτήματα για φθορά, τρύπες, ρήξεις, διάβρωση, λυγισμένα ή τεντωμένα συνδέσμους, κατεστραμμένα συγκόλληματα, θερμικές ζημιές, αναγνώσιμη ταυτότητα και μη εξουσιοδοτημένες επισκευές.
• Δεν πρέπει να χρησιμοποιείτε σφεντόνι χωρίς ανθεκτική και ευανάγνωστη ταυτοποίηση που να δείχνει τις απαιτούμενες πληροφορίες για το προϊόν ή τη συναρμολόγηση σύμφωνα με το ισχύον πρότυπο και τον τοπικό κανονισμό.
• Απομακρύνετε την αλυσίδα από τη λειτουργία όταν η φθορά, η παραμόρφωση, η επιμήκυνση, η ρωγμή, η βλάβη της συγκόλλησης, η έκθεση στη θερμότητα, η διάβρωση ή άλλη επιδείνωση υπερβαίνουν τα όρια του κατασκευαστή ή των προδιαγραφών.
• Δεν πρέπει να επισκευάζεται αλυσίδα ανύψωσης βαθμού 80 με συγκόλληση πεδίου, αυτοσχέδιους συνδέσμους, βίδες, ράβδους ή ανεξέλεγκτη θερμική επεξεργασία.
• Αποφύγετε την στροφή, τον κόμπο, την τροφοδοσία με σοκ και την άνιση τροφοδοσία μεταξύ των ποδιών της σχοινίς.
• Η συχνότητα επιθεώρησης θα πρέπει να αντανακλά τη συχνότητα χρήσης, τη σοβαρότητα της λειτουργίας, τον τύπο φορτίου, το περιβάλλον και το προηγούμενο ιστορικό λειτουργίας.

Πιστοποιητικά και τεκμηρίωση

Η ανίχνευση του υλικού, η τεκμηρίωση δοκιμών του κατασκευαστή, οι δοκιμές δοκιμής βάρους, οι δοκιμές δοκιμής βάρους ρήξης, οι διαμετρικές επιθεωρήσεις,και μαρτυρία τρίτου μπορεί να οργανωθεί σύμφωνα με το επιλεγμένο πρότυποΗ διαθεσιμότητα και η διατύπωση του πιστοποιητικού πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Για τα θαλάσσια ή υπεράκτια έργα, μπορεί να είναι διαθέσιμη εταιρεία ταξινόμησης ή ανεξάρτητη επιθεώρηση, όταν απαιτείται από τον αγοραστή και γίνεται αποδεκτή από την αρμόδια εταιρεία.Αυτό δεν θα πρέπει να ερμηνεύεται ως αυτόματη έγκριση τύπου ή ως κάθε πιστοποιητικό που περιλαμβάνεται στη λίστα που παρέχεται με κάθε παραγγελία.

Διαθέσιμα κατόπιν αιτήματος και με την επιφύλαξη των απαιτήσεων του έργου / της αποδοχής από την κοινωνία: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

ΕΡ1: Μπορεί το καθορισμένο ελάχιστο φορτίο διάσπασης να χρησιμοποιηθεί ως WLL αλυσίδας;

Α1: Όχι. Το ελάχιστο φορτίο σπάσματος είναι τιμή καταστροφικής δοκιμής, ενώ το WLL είναι το καθορισμένο από τον κατασκευαστή φορτίο σε λειτουργία βάσει καθορισμένου προτύπου και συντελεστή σχεδιασμού.κανονιστικό πρότυποΤο τελικό WLL πρέπει να εμφανίζεται στην εγκεκριμένη τεκμηρίωση και στην ταυτοποίηση του προϊόντος ή της σφραγίδας.

Ε2: Μπορούν να χρησιμοποιηθούν οι παρεχόμενες αλυσίδες μεσαίας και μακράς σύνδεσης για ανύψωση;

Α2: Μόνο αφού επιβεβαιωθούν το ισχύον πρότυπο ανύψωσης, η συμμόρφωση με το βαθμό 80, το WLL που έχει χαρακτηριστεί από τον κατασκευαστή, η διαδικασία δοκιμής δοκιμής, οι διαμετρικές ανοχές και τα συμβατά εξαρτήματα.Τα πρότυπα ISO 3076 και EN 818-2 αφορούν ειδικά την αλυσίδα βραχείων συνδέσμων βαθμού 8· δεν πρέπει να θεωρείται ότι οι άλλες παρεχόμενες σειρές συνδέσμων έχουν την ίδια έγκριση ανύψωσης.

Ε3: Ποιες πληροφορίες απαιτούνται για αξιόπιστη προσφορά;

Α3: Παρέχετε το πρότυπο, βάση συμμόρφωσης βαθμού 80, τύπο αλυσίδας και μέγεθος d × p, απαιτούμενο WLL, χαλαρή αλυσίδα ή συναρμολόγηση σλινγκ, αριθμό ποδιών, αποτελεσματικό μήκος, γωνία σλινγκ, γάντζους και κύριους συνδέσμους,περιβάλλον λειτουργίας, φινίρισμα, ποσότητα, πεδίο δοκιμής και πιστοποιητικού, προορισμό παράδοσης και απαιτούμενος χρόνος παράδοσης.
