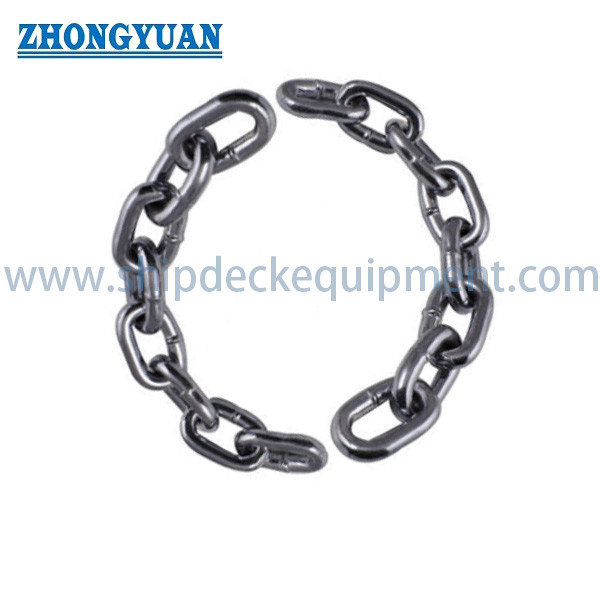

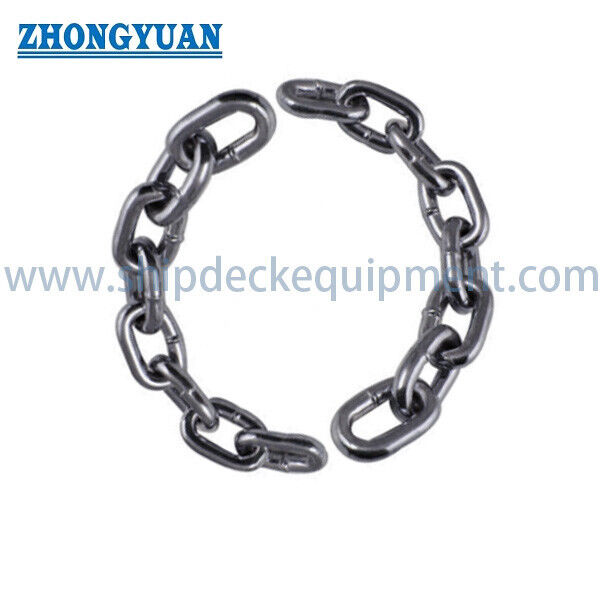

DIN 5685 συγκολλημένη στρογγυλή αλυσίδα από χάλυβα.

Αλυσίδα από συγκολλητό χάλυβα στρογγυλής διατομής DIN 5685 | Κοντών και μακριών κρίκων γενικής χρήσης

Επισκόπηση προϊόντος

Η αλυσίδα από συγκολλητό χάλυυ στρογγυλής διατομής DIN 5685 προορίζεται για γενική χρήση, μη ανυψωτικές εφαρμογές όπου απαιτείται εύκαμπτη αλυσίδα χάλυβα για φράγματα, συγκράτηση χαλαρών εξαρτημάτων, διατάξεις κατά της απώλειας, οργάνωση εργαστηρίου ή συγκρίσιμη βοηθητική χρήση. Η αλυσίδα αποτελείται από συγκολλητούς κρίκους από χάλυβα στρογγυλής διατομής και μπορεί να παραδοθεί σε γεωμετρία κοντών ή μακριών κρίκων, με τη διάμετρο του κρίκου, το εσωτερικό μήκος, το εξωτερικό πλάτος, το φινίρισμα και το μήκος παράδοσης επιλεγμένα για την εγκατάσταση.

Για χρήση σε πλοία ή βιομηχανική χρήση, αυτό το προϊόν πρέπει να αντιμετωπίζεται ως βοηθητική αλυσίδα και όχι ως εξοπλισμός ανύψωσης, αγκύρωσης, ρυμούλκησης, πρόσδεσης, ασφάλισης φορτίου ή ανύψωσης θαλάσσης. Η τρέχουσα σειρά DIN 5685 καλύπτει συγκολλητές αλυσίδες από χάλυυ στρογγυλής διατομής χωρίς δοκιμή αντοχής. Η καταλληλότητα εξαρτάται επομένως από την προοριζόμενη μη ανυψωτική λειτουργία, την έκθεση στο περιβάλλον, τη συμβατότητα διαστάσεων και την προδιαγραφή αγοράς.

Πεδίο εφαρμογής προϊόντος και όριο ασφαλείας

• Αλυσίδα χωρίς δοκιμή αντοχής → το πρότυπο δεν απαιτεί δοκιμή αντοχής για αυτήν την οικογένεια προϊόντων.
• Όχι για ανύψωση → μην χρησιμοποιείτε ως σφεντόνα αλυσίδας, αλυσίδα ανυψωτικού, μέσο ανύψωσης ή φέρουσα ανάρτηση φορτίου.
• Όχι υποκατάστατο για αλυσίδα αγκύρωσης, αλυσίδα ρυμούλκησης, αλυσίδα πρόσδεσης, αλυσίδα μεταφορέα, αλυσίδα εξόρυξης ή άλλη αλυσίδα δοκιμασμένη για συγκεκριμένη εφαρμογή.
• Οποιαδήποτε στοιχεία φορτίου αναφοράς του προμηθευτή δεν πρέπει να παρουσιάζονται ή να ερμηνεύονται ως πιστοποιημένο WLL, SWL, φορτίο δοκιμής ή ικανότητα ανύψωσης.

Γρήγορες προδιαγραφές

• Οικογένεια προτύπων: DIN 5685-1 μακριών κρίκων, DIN 5685-2 ημι-μακριών κρίκων και DIN 5685-3 κοντών κρίκων → επιβεβαιώστε το ισχύον τρέχον μέρος στην παραγγελία αγοράς.
• Κατασκευή: συγκολλητοί κρίκοι από χάλυυ στρογγυλής διατομής → απλή γεωμετρία αλυσίδας γενικής χρήσης χωρίς βαθμονόμηση για τροχούς αλυσίδας.
• Εύρος μεγεθών στα παρεχόμενα δεδομένα: διάμετρος κρίκου 2 έως 13 mm → καλύπτει ελαφριές βοηθητικές και γενικές διατάξεις συγκράτησης.
• Εμπορικές ονομασίες κρίκων στον παρεχόμενο πίνακα: Τύπος Α κοντών κρίκων και Τύπος C μακριών κρίκων → επιβεβαιώστε την ισοδυναμία με την απαιτούμενη έκδοση DIN και το σχέδιο.
• Εύρος κατά προσέγγιση μάζας: 6 έως 345 kg ανά 100 m, ανάλογα με τη διάμετρο και το βήμα του κρίκου → σχετικό με τη διαχείριση, τη συσκευασία και το φορτίο.
• Επιλογές φινιρίσματος: αυτοχρωματισμένο, βαμμένο μαύρο, επιψευδαργυρωμένο, γαλβανισμένο εν θερμώ ή επίστρωση καθορισμένη από το έργο → επιλέξτε σύμφωνα με την έκθεση και την εφαρμογή αξεσουάρ.
• Κατάσταση φορτίου προτύπου: χωρίς δοκιμή αντοχής → η συμμόρφωση διαστάσεων και υλικών δεν δημιουργεί έγκριση ανύψωσης.

Τύποι κρίκων και επιλογή προτύπου

Ο Τύπος Α στο παρεχόμενο διάγραμμα χρησιμοποιεί το μικρότερο εσωτερικό μήκος κρίκου. Αυτό παράγει ένα πιο συμπαγές μοτίβο κρίκου και περισσότερους κρίκους ανά μονάδα μήκους. Ο Τύπος C χρησιμοποιεί μεγαλύτερο εσωτερικό μήκος κρίκου και χαμηλότερη μάζα ανά 100 m για την ίδια ονομαστική διάμετρο στο παρεχόμενο διάγραμμα.

Για νέες παραγγελίες, η ονομασία δεν πρέπει να βασίζεται μόνο στο Α ή στο C. Επιβεβαιώστε το απαιτούμενο σχέδιο κρίκου και το ισχύον μέρος DIN 5685: DIN 5685-1 για αλυσίδα μακριών κρίκων, DIN 5685-2 για αλυσίδα ημι-μακριών κρίκων ή DIN 5685-3 για αλυσίδα κοντών κρίκων. Οι ιστορικές εκδόσεις DIN 5685 με έναν αριθμό έχουν αντικατασταθεί από τη σειρά που βασίζεται σε μέρη.

Κύριες τεχνικές παράμετροι

Υλικό, Συγκόλληση και Προστασία Επιφάνειας

• Βασικό υλικό: συγκολλήσιμος χάλυβας που θα επιβεβαιωθεί κατά παραγγελία· η ακριβής ποιότητα και η κατάσταση παράδοσης πρέπει να αναγράφονται στην προσφορά, στο σχέδιο και στο πιστοποιητικό υλικού όταν απαιτείται.
• Αναφορά χάλυβα αλυσίδας: Το DIN 17115 είναι το τρέχον τεχνικό πρότυπο παράδοσης DIN για χάλυβες που χρησιμοποιούνται για συγκολλητές αλυσίδες στρογγυλών κρίκων και εξαρτήματα αλυσίδας· η εφαρμοσιμότητα και η επιλογή ποιότητας παραμένουν υπό την προδιαγραφή της παραγγελθείσας αλυσίδας.
• Μορφή κατασκευής: συγκολλητοί κρίκοι από χάλυυ στρογγυλής διατομής· η διαδικασία συγκόλλησης, τα κριτήρια αποδοχής συγκόλλησης και το πεδίο επιθεώρησης πρέπει να επιβεβαιωθούν από τον κατασκευαστή.
• Το φινίρισμα αυτοχρωματισμένο ή βαμμένο μαύρο είναι κατάλληλο για ξηρή ή ελεγχόμενη βοηθητική χρήση όπου οι απαιτήσεις προστασίας από τη διάβρωση είναι περιορισμένες.
• Η επιψευδαργύρωση ή η γαλβάνιση εν θερμώ βελτιώνει την αντοχή στη διάβρωση, αλλά το πάχος της επίστρωσης και τα εσωτερικά κενά πρέπει να ελέγχονται όταν η αλυσίδα περνά μέσα από μάτια, στηρίγματα ή συνδέσμους.
• Ανοξείδωτος χάλυβας, κραματοποιημένος χάλυβας, χάλυβας υψηλής αντοχής, θερμική επεξεργασία, βαφή πούδρας ή ειδικά χρώματα δεν αποτελούν εγγενείς ιδιότητες του DIN 5685 και πρέπει να αντιμετωπίζονται ως ξεχωριστές απαιτήσεις έργου.

Έλεγχος και έλεγχος παράδοσης

• Έλεγχος διαστάσεων: διάμετρος κρίκου d, εσωτερικό μήκος t, εξωτερικό πλάτος b και παραγγελθέν μήκος.
• Οπτικός έλεγχος: σχήμα κρίκου, συνέχεια συγκόλλησης, επιβλαβείς αιχμηρές ακμές, κατάσταση επιφάνειας και κάλυψη επίστρωσης όπου εφαρμόζεται.
• Επαλήθευση παράδοσης: ποσότητα, μάζα ή μήκος, φινίρισμα, συσκευασία, αναγνώριση και παραγγελθείσα τεκμηρίωση.
• Πιστοποιητικό υλικού, έκθεση διαστάσεων, έκθεση επίστρωσης ή πρόσθετες δοκιμές μπορούν να κανονιστούν σύμφωνα με την παραγγελία αγοράς· δεν περιλαμβάνονται αυτόματα.
• Οι πρόσθετες δοκιμές δεν μετατρέπουν την αλυσίδα γενικής χρήσης DIN 5685 σε πιστοποιημένη αλυσίδα ανύψωσης, εκτός εάν ολόκληρο το προϊόν έχει σχεδιαστεί, κατασκευαστεί, δοκιμαστεί, επισημανθεί και πιστοποιηθεί σύμφωνα με ένα ισχύον πρότυπο αλυσίδας ανύψωσης.

Οδηγός επιλογής & ερωτήσεων

Βήμα 1: Επιβεβαιώστε την πραγματική χρήση και δηλώστε σαφώς ότι η αλυσίδα προορίζεται για μη ανυψωτική, μη ανυψωτική, μη αγκυρωτική και μη κρίσιμη για την ασφάλεια λειτουργία.

Βήμα 2: Επιβεβαιώστε το απαιτούμενο πρότυπο μέρος και τη γεωμετρία κρίκου: κοντός κρίκος, ημι-μακρύς κρίκος ή μακρύς κρίκος· παρέχετε το ισχύον σχέδιο όταν χρησιμοποιούνται εμπορικές ονομασίες Α / C.

Βήμα 3: Καθορίστε τη διάμετρο κρίκου d, το εσωτερικό μήκος t, το εξωτερικό πλάτος b, το απαιτούμενο συνολικό μήκος, την ανοχή μήκους κοπής και τυχόν συνδετικά αξεσουάρ.

Βήμα 4: Καθορίστε την ποιότητα υλικού, το φινίρισμα, το χρώμα, την κατάσταση έκθεσης και εάν η επιψευδαργύρωση ή η γαλβάνιση εν θερμώ πρέπει να συμμορφώνονται με ξεχωριστή απαίτηση επίστρωσης.

Βήμα 5: Επιβεβαιώστε το πεδίο επιθεώρησης και τεκμηρίωσης: έκθεση διαστάσεων, πιστοποιητικό υλικού, έκθεση επίστρωσης, έγκριση δείγματος ή παρακολούθηση από τρίτο μέρος εάν απαιτείται.

Βήμα 6: Παρέχετε ποσότητα, μέθοδο συσκευασίας, προορισμό παράδοσης, απαιτούμενο χρόνο παράδοσης και σχέδιο αναφοράς ή φωτογραφία.

Σημειώσεις συμβατότητας και χρήσης

• Ελέγξτε το καθαρό άνοιγμα των γάντζων, δακτυλίων, στηριγμάτων, ματιών πρόσδεσης ή πείρων συγκράτησης σε σχέση με τις διαστάσεις του τελικού κρίκου.
• Μην πιέζετε γαλβανισμένους κρίκους μέσα από υπομεγέθη εξαρτήματα· η ζημιά στην επίστρωση μπορεί να εκθέσει τον βασικό χάλυβα και να μειώσει την προστασία από τη διάβρωση.
• Αποφύγετε εφαρμογές που περιλαμβάνουν συνεχή λειτουργία πάνω από γρανάζια ή τροχούς με εγκοπές, εκτός εάν έχει καθοριστεί ένα βαθμονομημένο πρότυπο αλυσίδας.
• Αντικαταστήστε αλυσίδες που παρουσιάζουν σοβαρή διάβρωση, ρωγμές στις συγκολλήσεις, παραμορφωμένους κρίκους, υπερβολική φθορά ή ζημιά ασύμβατη με την προοριζόμενη βοηθητική λειτουργία.

Προσαρμοσμένα χαρακτηριστικά

• Κατηγορία προϊόντος: Συγκολλητή αλυσίδα από χάλυυ στρογγυλής διατομής γενικής χρήσης → χρήση για βοηθητικές και συγκρατητικές λειτουργίες αντί για ανύψωση ή φέρουσα φορτίο χρήση.
• Οικογένεια προτύπων: DIN 5685-1 / DIN 5685-2 / DIN 5685-3 → επιλέξτε το τρέχον μέρος σύμφωνα με τη γεωμετρία μακριών, ημι-μακριών ή κοντών κρίκων.
• Εμπορικοί τύποι: Τύπος Α κοντών κρίκων / Τύπος C μακριών κρίκων → ονομασίες που παρέχονται από τον πελάτη και απαιτούν επιβεβαίωση σχεδίου και έκδοσης.
• Ονομαστική διάμετρος: 2–13 mm στον παρεχόμενο πίνακα → επιλέξτε μαζί με το άνοιγμα κρίκου και τη συμβατότητα αξεσουάρ.
• Κατασκευή: Συγκολλητοί κρίκοι από χάλυυ στρογγυλής διατομής → μη βαθμονομημένη κατασκευή βοηθητικής αλυσίδας.
• Φινίρισμα επιφάνειας: Αυτοχρωματισμένο / βαμμένο μαύρο / επιψευδαργυρωμένο / γαλβανισμένο εν θερμώ / καθορισμένη επίστρωση → αντιστοιχίστε την έκθεση στη διάβρωση και το διαστατικό κενό.
• Κατάσταση φορτίου: Χωρίς δοκιμή αντοχής → όχι πιστοποιημένη αλυσίδα WLL, SWL, ανύψωσης, ρυμούλκησης, αγκύρωσης ή ασφάλισης φορτίου.

Εφαρμογές

Βιομηχανικά φράγματα | Συγκράτηση χαλαρών εξαρτημάτων κατά της απώλειας | Προστασία μηχανών και εργαστηρίων | Διαστάξεις αποθηκών γενικής χρήσης | Γενική χρήση στη γεωργία | Βοηθητική χρήση καταστρώματος πλοίων όπου δεν εμπλέκεται ανύψωση, αγκύρωση, ρυμούλκηση, πρόσδεση, συγκράτηση φορτίου ή κρίσιμο για την ασφάλεια φορτίο

Τεκμηρίωση

Η διαθέσιμη τεκμηρίωση πρέπει να συμφωνηθεί πριν από την παραγωγή και μπορεί να περιλαμβάνει εμπορικό πιστοποιητικό συμμόρφωσης, πιστοποιητικό υλικού, έκθεση διαστατικής επιθεώρησης, έκθεση επίστρωσης, λίστα συσκευασίας και αναγνώριση ιχνηλασιμότητας. Πιστοποιητικά ανύψωσης ή έγκριση νηογνώμονα δεν υπονοούνται για αυτό το προϊόν χωρίς δοκιμή αντοχής.

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Μπορεί η αλυσίδα DIN 5685 να χρησιμοποιηθεί για ανύψωση ή ως σφεντόνα αλυσίδας;

Α1: Όχι. Η τρέχουσα οικογένεια DIN 5685 καλύπτει συγκολλητές αλυσίδες από χάλυυ στρογγυλής διατομής χωρίς δοκιμή αντοχής. Δεν πρέπει να χρησιμοποιείται ως μέσο ανύψωσης, σφεντόνα αλυσίδας, αλυσίδα ανυψωτικού ή φέρουσα ανάρτηση φορτίου.

Ε2: Ποια είναι η διαφορά μεταξύ Τύπου Α και Τύπου C στον παρεχόμενο πίνακα;

Α2: Ο Τύπος Α χρησιμοποιεί το μικρότερο εσωτερικό μήκος κρίκου, ενώ ο Τύπος C χρησιμοποιεί το μεγαλύτερο εσωτερικό μήκος κρίκου και χαμηλότερη μάζα ανά 100 m για την ίδια ονομαστική διάμετρο. Η παραγγελία πρέπει επίσης να προσδιορίζει το ισχύον τρέχον μέρος DIN 5685 και το εγκεκριμένο σχέδιο κρίκου.

Ε3: Ποιο φινίρισμα επιφάνειας είναι κατάλληλο για εξωτερικά ή θαλάσσια περιβάλλοντα;

Α3: Η επιψευδαργύρωση ή η γαλβάνιση εν θερμώ θεωρείται συνήθως πριν από το αυτοχρωματισμένο ή το μαύρο χρώμα για έκθεση σε διάβρωση, αλλά η τελική επιλογή εξαρτάται από το περιβάλλον χρήσης, την προδιαγραφή επίστρωσης, την απαιτούμενη εμφάνιση και το κενό μέσω των συνδεόμενων εξαρτημάτων.
