304/316 Ατσάλι ανοιχτή αλυσίδα άγκυρας.

Ανοξείδωτη αλυσίδα αγκύρας ανοιχτού κρίκου 304/316 | 5–20 mm για αγκύρωση σκαφών αναψυχής

Επισκόπηση προϊόντος

Αυτή η αλυσίδα αγκύρας ανοιχτού κρίκου από ανοξείδωτο χάλυβα έχει σχεδιαστεί για διατάξεις αλυσίδας αγκύρας σκαφών αναψυχής και μικρών σκαφών όπου απαιτείται καθαρή εμφάνιση, αντοχή στη διάβρωση και ομαλή κίνηση των κρίκων. Η σελίδα καλύπτει αλυσίδα ανοιχτού κρίκου (χωρίς stud) συγκολλημένη με flash butt, σε ονομαστικές διαμέτρους από 5 mm έως 20 mm, που παρέχεται σε ανοξείδωτο χάλυβα SUS 304 ή SUS 316 και σε προσαρμοσμένα συνεχή μήκη.

Η επιλογή δεν πρέπει να βασίζεται μόνο στη διάμετρο της αλυσίδας. Η άγκυρα του σκάφους αναψυχής, το μέγεθος και η αεροδυναμική αντίσταση του σκάφους, οι αναμενόμενες συνθήκες αγκύρωσης, τα απαιτούμενα φορτία δοκιμής και θραύσης, η γεωμετρία του τυμπάνου του εργάτη, η απόσταση από τον σωλήνα αλυσίδας, τα τελικά εξαρτήματα, ο βαθμός υλικού και το πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιώνονται μαζί. Ο SUS 316 είναι γενικά η πιο κατάλληλη επιλογή για υψηλότερη έκθεση σε χλωρίδια, ενώ ο SUS 304 απαιτεί στενότερη εξέταση του περιβάλλοντος χρήσης και της συντήρησης. Ο ανοξείδωτος χάλυβας βελτιώνει την αντοχή στη διάβρωση, αλλά δεν είναι ανθεκτικός στη διάβρωση στο θαλασσινό νερό.

Γρήγορες προδιαγραφές

• Διάμετρος αλυσίδας: 5–20 mm → καλύπτει απαιτήσεις αλυσίδας αγκύρας για μικρά σκάφη αναψυχής, κρουαζιερόπλοια και επιλεγμένα μεγαλύτερα σκάφη αναψυχής, υπό την προϋπόθεση επιβεβαίωσης φορτίου και εργάτη.
• Επιλογές υλικού: SUS 304 ή SUS 316 → ο 316 περιέχει μολυβδένιο και παρέχει καλύτερη αντοχή σε διάβρωση με χλωρίδια (pitting) από τον 304 σε θαλάσσια έκθεση.
• Μορφή προϊόντος: Ανοιχτού κρίκου / αλυσίδα χωρίς stud → αυτή η σελίδα δεν εξετάζει την ξεχωριστά διαθέσιμη αλυσίδα με stud ως προϊόν ίδιας διάστασης.
• Κατασκευή: Κρίκοι συγκολλημένοι με flash butt → η συνέπεια της συγκόλλησης, η επαναληψιμότητα των διαστάσεων και οι λείες επιφάνειες των κρίκων είναι βασικά σημεία κατασκευής και επιθεώρησης.
• Γεωμετρία κρίκου: Παρέχονται διαστάσεις D, L και B → η βήμα της αλυσίδας και το πλάτος του κρίκου πρέπει να ελέγχονται σε σχέση με το τύμπανο του εργάτη, τον σωλήνα αλυσίδας, τον μπροστινό κύλινδρο και την αποθήκη αγκύρας.
• Μήκος παράδοσης: Προσαρμοσμένο → επιβεβαιώστε το συνολικό μήκος, τον αριθμό συνεχών μηκών, τη σήμανση της αλυσίδας, τους τελικούς κρίκους, τους κρίκους σύνδεσης, τους περιστρεφόμενους κρίκους και τη συσκευασία πριν από την προσφορά.
• Επιφανειακή επεξεργασία: Αποκαρβωνισμένη και παθητικοποιημένη, με φωτεινή στίλβωση όταν ζητείται → ο καθαρισμός μετά τη συγκόλληση βοηθά στην απομάκρυνση του χρωματισμού από τη θερμότητα και της μόλυνσης από ανθρακούχο χάλυβα.
• Πεδίο επιθεώρησης: Μπορεί να κανονιστεί επαλήθευση υλικού, επιθεώρηση διαστάσεων, δοκιμή φορτίου θραύσης και δοκιμή φορτίου θραύσης → οι τιμές δοκιμής και η βάση παρακολούθησης πρέπει να επιβεβαιώνονται με σύμβαση.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε τη χρήση της αλυσίδας αγκύρας: τύπος σκάφους αναψυχής, συνολικό μήκος, εκτόπισμα, αεροδυναμική αντίσταση, τύπος και βάρος άγκυρας, περιοχή λειτουργίας και αναμενόμενες συνθήκες αγκύρωσης.

Βήμα 2: Επιβεβαιώστε τη γεωμετρία της αλυσίδας: ονομαστική διάμετρος D, μήκος κρίκου L, πλάτος κρίκου B, απαιτούμενο συνολικό μήκος και εάν η αλυσίδα πρέπει να περάσει μέσα από ένα υπάρχον τύμπανο εργάτη.

Βήμα 3: Παρέχετε τον κατασκευαστή / μοντέλο του εργάτη, τη σήμανση του τυμπάνου, την ισχύουσα προδιαγραφή αλυσίδας ή έναν κρίκο δείγμα όταν η συμβατότητα αντικατάστασης είναι κρίσιμη.

Βήμα 4: Επιβεβαιώστε το υλικό: SUS 304 ή SUS 316, πρότυπο υλικού, απαίτηση χαμηλής περιεκτικότητας σε άνθρακα εάν υπάρχει, επιφανειακή επεξεργασία και προσδοκίες συντήρησης για διάβρωση.

Βήμα 5: Επιβεβαιώστε το απαιτούμενο φορτίο δοκιμής, το φορτίο θραύσης, το πρότυπο δοκιμής, το σχέδιο δειγματοληψίας, την παρακολούθηση από τρίτους, την απαίτηση ταξινόμησης και τον τύπο πιστοποιητικού πριν από την τιμολόγηση.

Βήμα 6: Επιβεβαιώστε τη διάταξη των άκρων, συμπεριλαμβανομένων των διευρυμένων τελικών κρίκων, του κρίκου σύνδεσης άγκυρας, του περιστρεφόμενου κρίκου, της σύνδεσης σχοινιού με αλυσίδα, των σημάνσεων, της ποσότητας, του προορισμού παράδοσης και του απαιτούμενου χρόνου παράδοσης.

Δομή

Στρογγυλή ράβδος ωστενιτικού ανοξείδωτου χάλυβα | Μοτίβο αλυσίδας ανοιχτού κρίκου / χωρίς stud | Σύνδεσμος κρίκου συγκολλημένος με flash butt | Λεία στέμματα κρίκου και εσωτερικές επιφάνειες επαφής | Αποκαρβωνισμένη και παθητικοποιημένη ή γυαλισμένη επιφάνεια | Προσαρμοσμένο συνεχές μήκος | Τελικά εξαρτήματα προς επιβεβαίωση

Υλικό, Συγκόλληση & Πλεονεκτήματα Επιλογής Αλυσίδας Αγκύρας

• Οι επιλογές SUS 304 και SUS 316 επιτρέπουν την επιλογή του υλικού ανάλογα με την έκθεση σε χλωρίδια, τις προσδοκίες εμφάνισης, την πρόσβαση συντήρησης και τον προϋπολογισμό. Ο SUS 316 προτιμάται συνήθως όπου το θαλασσινό ψέκασμα, το πιτσίλισμα ή η διαλείπουσα επαφή με θαλασσινό νερό είναι πιο σοβαρή.
• Η συγκόλληση με flash butt παρέχει μια επαναλήψιμη κατασκευή κλειστού κρίκου. Ο έλεγχος παραγωγής πρέπει να επικεντρώνεται στη διάμετρο της ράβδου, το βήμα του κρίκου, το εσωτερικό πλάτος, την υπερβολική συγκόλληση, την ευθυγράμμιση και την λεία φινίρισμα γύρω από την περιοχή συγκόλλησης.
• Η αποκαρβωνίωση αφαιρεί τον χρωματισμό από τη θερμότητα της συγκόλλησης και την ενσωματωμένη μόλυνση, ενώ η παθητικοποίηση υποστηρίζει τον σχηματισμό μιας καθαρής παθητικής επιφάνειας. Η ακριβής διαδικασία επεξεργασίας και η μέθοδος αποδοχής πρέπει να δηλώνονται όταν απαιτείται το ASTM A380 / A967 ή άλλο πρότυπο έργου.
• Η κατασκευή ανοιχτού κρίκου αποφεύγει ένα συγκολλημένο stud και παρέχει ευέλικτη άρθρωση για πολλές διατάξεις αλυσίδας αγκύρας σκαφών αναψυχής. Μια εναλλακτική λύση με stud-link έχει διαφορετική γεωμετρία και συμπεριφορά φορτίου και πρέπει να αντιμετωπίζεται ως ξεχωριστή επιλογή προϊόντος.
• Η απόδοση του εργάτη εξαρτάται από την αλυσίδα που ταιριάζει με τη γεωμετρία της θήκης του τυμπάνου. Η διάμετρος της αλυσίδας από μόνη της δεν επιβεβαιώνει τη συμβατότητα. απαιτούνται επίσης το βήμα, το πλάτος, η ανοχή και οι προδιαγραφές αλυσίδας του κατασκευαστή του εργάτη.
• Το φορτίο δοκιμής, το φορτίο θραύσης και η βάση επιλογής εργασίας πρέπει να παραμένουν ξεχωριστά. Η σελίδα δεν συμπεραίνει ωφέλιμο φορτίο ή αντοχή θραύσης από τη διάμετρο, το όνομα του υλικού ή τον παρεχόμενο πίνακα βάρους.
• Τα εργαλεία κατασκευής αποκλειστικά από ανοξείδωτο χάλυβα, η καθαρή αποθήκευση και η προστασία από σκόνη λείανσης ανθρακούχου χάλυβα βοηθούν στη μείωση της μόλυνσης από ελεύθερο σίδηρο και της πρώιμης σκουριάς στην τελική αλυσίδα.
• Η επιθεώρηση και η συντήρηση παραμένουν απαραίτητες. Το ξέπλυμα με γλυκό νερό, η απομάκρυνση των αλατούχων εναποθέσεων και η περιοδική επιθεώρηση των συγκολλήσεων, των φθαρμένων κρίκων, των σχισμών, των κρίκων σύνδεσης, των περιστρεφόμενων κρίκων και των συνδέσεων μικτών μετάλλων υποστηρίζουν την αξιόπιστη λειτουργία.

Προσαρμοσμένα Χαρακτηριστικά

• Πεδίο Εφαρμογής Προϊόντος: Αλυσίδα αγκύρας ανοιχτού κρίκου / χωρίς stud → ο πίνακας διαστάσεων ισχύει για το προϊόν ανοιχτού κρίκου που περιγράφεται σε αυτήν τη σελίδα.
• Ονομαστική Διάμετρος: 5 / 6 / 7 / 8 / 9 / 10 / 12 / 14 / 16 / 18 / 20 mm → επιλέξτε μαζί με το σύστημα αγκύρωσης και την απαιτούμενη βάση φορτίου.
• Βαθμός Υλικού: SUS 304 ή SUS 316 → η τελική ονομασία υλικού, η χημική σύνθεση και οι μηχανικές ιδιότητες πρέπει να επιβεβαιώνονται από την προδιαγραφή αγοράς.
• Κατασκευή: Συγκολλημένη με flash butt → η γεωμετρία του κρίκου και η συνέπεια της ζώνης συγκόλλησης είναι πρωταρχικοί έλεγχοι κατασκευής.
• Επιφανειακή Επεξεργασία: Αποκαρβωνισμένη και παθητικοποιημένη / φωτεινή γυαλισμένη → καθορίστε την απαιτούμενη εμφάνιση και την επεξεργασία μετά τη συγκόλληση στην παραγγελία.
• Συμβατότητα Εργάτη: Προς επιβεβαίωση → παρέχετε τον κατασκευαστή, το μοντέλο, τη σήμανση του τυμπάνου, το πρότυπο αλυσίδας ή τις διαστάσεις δείγματος.
• Μήκος Παράδοσης: Προσαρμοσμένο → δηλώστε το συνολικό μήκος, την απαίτηση συνεχούς μήκους, τον αριθμό τεμαχίων, τις σημάνεις και τη συσκευασία.
• Πεδίο Εφαρμογής Δοκιμής & Πιστοποιητικού: Σύμφωνα με τις απαιτήσεις του έργου → το φορτίο δοκιμής, το φορτίο θραύσης, η δειγματοληψία, η παρακολούθηση και η έκδοση πιστοποιητικού πρέπει να συμφωνηθούν πριν από την παραγωγή.

Πώς Λειτουργεί

Η άγκυρα αναπτύσσεται → Η αλυσίδα ξετυλίγεται μέσω του μπροστινού κυλίνδρου και του εργάτη / στοπ αλυσίδας → Το βάρος της αλυσίδας και η γεωμετρία της αλυσίδας βοηθούν στη διατήρηση της γωνίας αγκύρωσης → Οι συγκολλημένοι κρίκοι αρθρώνονται μέσω του συστήματος χειρισμού → Το φορτίο μεταφέρεται μεταξύ άγκυρας, αλυσίδας, εξαρτημάτων και εξοπλισμού αγκύρωσης του σκάφους → Η αλυσίδα ανακτάται, ξεπλένεται και επιθεωρείται μετά τη χρήση

Εφαρμογές

Ιστιοπλοϊκά σκάφη αναψυχής | Μηχανοκίνητα σκάφη αναψυχής | Κρουαζιερόπλοια | Τέντερ και σκάφη υπηρεσίας υπερ-σκαφών αναψυχής | Αλυσίδες αγκύρας μόνο με αλυσίδα | Συναρμολογήσεις αλυσίδας-σχοινιού αγκύρας | Συστήματα αγκύρωσης νέας κατασκευής | Έργα ανακαίνισης και αντικατάστασης σκαφών αναψυχής

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποιητικά υλικού, εκθέσεις δοκιμών κατασκευαστή, ανεξάρτητη επιθεώρηση και τεκμηρίωση που σχετίζεται με την ταξινόμηση μπορούν να κανονιστούν σύμφωνα με το συμφωνημένο πεδίο παραγγελίας. Η αποδοχή από την ταξινόμηση υπόκειται στους ισχύοντες κανόνες, τον εγκεκριμένο σχεδιασμό υλικού και αλυσίδας, τα επιβεβαιωμένα φορτία δοκιμής, τις απαιτήσεις παρακολούθησης και την έγκριση της εταιρείας ταξινόμησης.

Οι επιλογές πιστοποίησης υπόκεινται στις απαιτήσεις του έργου και στην έγκριση της ταξινόμησης: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

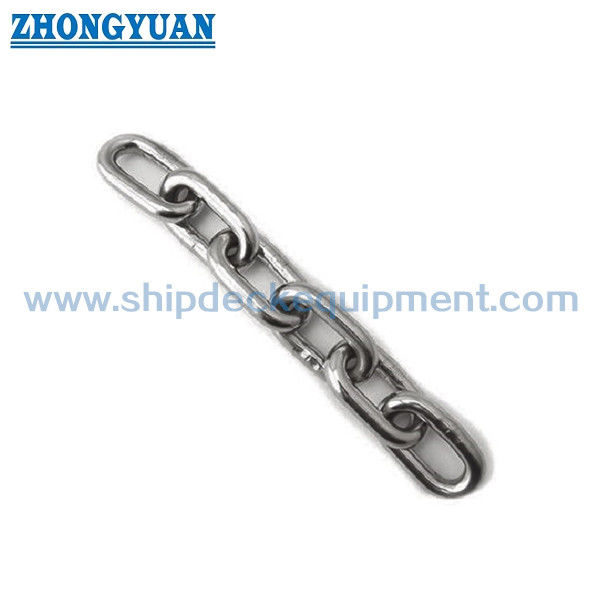

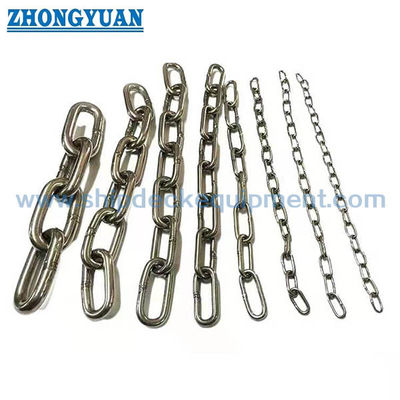

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Θα πρέπει ένα σκάφος αναψυχής να επιλέξει αλυσίδα αγκύρας από ανοξείδωτο χάλυβα SUS 304 ή SUS 316;

Α1: Ο SUS 316 είναι γενικά η ασφαλέστερη επιλογή για ισχυρότερη έκθεση σε χλωρίδια, επειδή η περιεκτικότητά του σε μολυβδένιο βελτιώνει την αντοχή στη διάβρωση (pitting). Ο SUS 304 μπορεί να εξεταστεί για λιγότερο επιθετική έκθεση ή όπου διασφαλίζεται τακτικό ξέπλυμα και συντήρηση. Η τελική επιλογή πρέπει να λαμβάνει υπόψη την εμβάπτιση, τις εναποθέσεις αλατιού, τις σχισμές, τη θερμοκρασία, τη συντήρηση και τις προσδοκίες χρήσης του ιδιοκτήτη.

Ε2: Θα ταιριάζει μια αλυσίδα με την ίδια διάμετρο στο υπάρχον τύμπανο του εργάτη;

Α2: Όχι απαραίτητα. Η συμβατότητα του τυμπάνου εξαρτάται από τη διάμετρο της αλυσίδας, το βήμα, το πλάτος του κρίκου, την ανοχή διαστάσεων και τον σχεδιασμό της θήκης του τυμπάνου. Παρέχετε τον κατασκευαστή και το μοντέλο του εργάτη, τη σήμανση του τυμπάνου, το απαιτούμενο πρότυπο αλυσίδας ή ένα φυσικό δείγμα πριν παραγγείλετε αλυσίδα αντικατάστασης.

Ε3: Ποιες πληροφορίες δοκιμής και πιστοποιητικού απαιτούνται για την προσφορά;

Α3: Επιβεβαιώστε τον βαθμό και το πρότυπο υλικού, το απαιτούμενο φορτίο δοκιμής και φορτίο θραύσης, τη μέθοδο δοκιμής, την ποσότητα δειγματοληψίας, την κατάσταση θερμικής επεξεργασίας εάν είναι εφαρμόσιμη, την παρακολούθηση της επιθεώρησης, τον τύπο πιστοποιητικού, το μήκος της αλυσίδας, τα τελικά εξαρτήματα και την απαίτηση ταξινόμησης. Οι παρεχόμενες αναφορές σε «Βαθμός 1 / 2 / 3» δεν πρέπει να χρησιμοποιούνται έως ότου επιβεβαιωθεί το ισχύον πρότυπο αλυσίδας και οι μηχανικές τιμές.
