Αλυσίδα από χάλυβα στρογγυλής σύνδεσης DIN 763 | Δοκιμασμένη, μη βαθμονομημένη αλυσίδα γενικής χρήσης

Αλυσίδα χάλυβα στρογγυλής μακράς σύνδεσης DIN 763 | Δοκιμασμένη μη βαθμονομημένη αλυσίδα γενικής χρήσης

Επισκόπηση προϊόντος

Η αλυσίδα χάλυβα στρογγυλής μακράς σύνδεσης DIN 763 είναι μια συγκολλημένη, δοκιμασμένη, μη βαθμονομημένη αλυσίδα για γενική τεχνική χρήση όπου μια μεγαλύτερη καθαρή άνοιξη σύνδεσης και χαμηλότερος αριθμός συνδέσεων ανά μέτρο είναι χρήσιμα. Ο μακρύς βήμα παρέχει πρακτική απόσταση σύνδεσης και ευέλικτη δρομολόγηση, ενώ η μη βαθμονομημένη γεωμετρία σημαίνει ότι δεν πρέπει να επιλέγεται για οδοντωτούς τροχούς, βαθμονομημένες αλυσίδες κίνησης ή συστήματα ανύψωσης που απαιτούν ταιριαστό βήμα και πιστοποιημένες κατηγορίες αλυσίδων ανύψωσης.

Για θαλάσσιες προμήθειες, η αλυσίδα μπορεί να θεωρηθεί για γενική ασφάλιση, φράγματα ασφαλείας, συγκράτηση εξοπλισμού και άλλες μη ανυψωτικές εργασίες, υπό την προϋπόθεση υλικού, προστασίας από διάβρωση, βάσης δοκιμής και αποδοχής έργου. Δεν πρέπει να περιγράφεται ως αγκυριανή αλυσίδα εγκεκριμένη από κλάση, πρωτεύουσα αλυσίδα πρόσδεσης, αλυσίδα πρόσδεσης πλωτήρα ή αλυσίδα ανύψωσης, εκτός εάν το ισχύον πρότυπο προϊόντος, το φορτίο σχεδιασμού, οι δοκιμές και το πεδίο εφαρμογής της έγκρισης επιβεβαιωθούν ξεχωριστά.

Γρήγορες προδιαγραφές

• Βάση προτύπου: DIN 763:1990-12 → επίσημη ονομασία για δοκιμασμένες, μη βαθμονομημένες, αλυσίδες χάλυβα στρογγυλής μακράς σύνδεσης.
• Διαμόρφωση: Ανοιχτή, χωρίς πείρο, συγκολλημένη αλυσίδα στρογγυλής σύνδεσης → ο μακρύς εσωτερικός βήμα παρέχει απόσταση σύνδεσης και μειώνει τον αριθμό των συνδέσεων ανά μέτρο.
• Δημοσιευμένο εύρος ονομαστικής τιμής DIN: 4–16 mm στην έκδοση του 1990 → τα παρεχόμενα μεγέθη εκτός αυτού του εύρους πρέπει να αντιμετωπίζονται ως τύπος DIN 763 / προσαρμοσμένα μεγέθη έως ότου επιβεβαιωθεί η συμμόρφωση.
• Κύριες διαστάσεις επιλογής: Ονομαστική διάμετρος d, εσωτερικός βήμα t, εξωτερικό πλάτος b2 και μάζα ανά μέτρο → ελέγξτε σε σχέση με το μέγεθος του συνδετήρα, την απόσταση και το απαιτούμενο μήκος αλυσίδας.
• Μέθοδος κατασκευής: Κατασκευή σύνδεσης με συγκόλληση με αναλαμπή → η συνέπεια της συγκόλλησης, η γεωμετρία της σύνδεσης και η δοκιμή αντοχής είναι βασικά σημεία ποιοτικού ελέγχου.
• Επιλογές υλικού: Χάλυβας άνθρακα-μαγγανίου ή ανοξείδωτος χάλυβας κατόπιν παραγγελίας → Q195, Q235, CM490, 20Mn2, SUS 304 και SUS 316 αναφέρονται στα παρεχόμενα δεδομένα· η ακριβής ισοδυναμία βαθμού απαιτεί επιβεβαίωση.
• Επεξεργασία επιφάνειας: Αυτοχρωμία, βαμμένο, ηλεκτρογαλβανισμένο ή εν θερμώ γαλβανισμένο → επιλέξτε ανάλογα με την έκθεση στη διάβρωση και τις απαιτήσεις διαστάσεων.
• Ορολογία φορτίου: Φορτίο εργασίας, φορτίο δοκιμής και φορτίο θραύσης είναι ξεχωριστές παρεχόμενες τιμές → δεν πρέπει να μετατρέπονται σε WLL ανύψωσης ή βαθμό αγκυριανής αλυσίδας χωρίς εγκεκριμένη βάση.

Κύριες τεχνικές παράμετροι

Οδηγός επιλογής & ερωτήσεων

Βήμα 1: Επιβεβαιώστε την πραγματική εργασία και εάν η αλυσίδα γενικής χρήσης DIN 763 είναι αποδεκτή. Δηλώστε σαφώς εάν η αλυσίδα είναι για θαλάσσια ασφάλιση, φράγμα, συγκράτηση, στατική ανάρτηση ή άλλη μη ανυψωτική λειτουργία.

Βήμα 2: Επιβεβαιώστε την ονομαστική διάμετρο d, τον εσωτερικό βήμα t, το εξωτερικό πλάτος b2, το συνολικό μήκος ή το μήκος ανά βολή, τη διάταξη των ακραίων συνδέσεων, το μέγεθος του συνδετήρα και την απαιτούμενη ανοχή διαστάσεων.

Βήμα 3: Επιβεβαιώστε την κατηγορία υλικού, τις απαιτούμενες μηχανικές ιδιότητες, την κατάσταση θερμικής επεξεργασίας και εάν κάθε παραγγελθέν μέγεθος πρέπει να συμμορφώνεται με το DIN 763 ή μπορεί να παραδοθεί ως τύπος DIN 763 / προσαρμοσμένο μέγεθος.

Βήμα 4: Επιβεβαιώστε την κατάσταση και την έκθεση της επιφάνειας: αυτοχρωμία, αντιδιαβρωτικό χρώμα, ηλεκτρογαλβανισμένο, εν θερμώ γαλβανισμένο ή ανοξείδωτο χάλυβα, συμπεριλαμβανομένης οποιασδήποτε απαίτησης πάχους επίστρωσης.

Βήμα 5: Επιβεβαιώστε το πεδίο εφαρμογής επιθεώρησης και τεκμηρίωσης πριν από την προσφορά: πιστοποιητικό υλικού, πιστοποιητικό δοκιμής κατασκευαστή, δοκιμή φορτίου αντοχής, δοκιμή φορτίου θραύσης, μάρτυρας τρίτου μέρους ή έγκριση σχετική με την κλάση κατόπιν συμφωνίας.

Βήμα 6: Παρέχετε ποσότητα, μορφή συσκευασίας, προορισμό παράδοσης, απαιτούμενο χρόνο παράδοσης, σχέδιο εφαρμογής, λεπτομέρειες ακραίων συνδέσεων και φωτογραφίες αναφοράς εάν είναι διαθέσιμες.

Δομή

Σύνδεση από χάλυβα στρογγυλή | Μακρύς εσωτερικός βήμα | Ανοιχτή σύνδεση χωρίς πείρο | Σύνδεση συγκολλημένη με αναλαμπή | Μη βαθμονομημένη γεωμετρία | Καθορισμένο φινίρισμα επιφάνειας | Κομμένο μήκος ή προσαρμοσμένο μήκος βολής

Πλεονεκτήματα συγκόλλησης, δοκιμών & ποιότητας

• Η γεωμετρία μακράς σύνδεσης παρέχει μεγαλύτερο καθαρό άνοιγμα για γάντζους, άγκιστρα, συνδετήρες και δρομολόγηση από μια συγκρίσιμη αλυσίδα μικρής σύνδεσης, υπό την προϋπόθεση επαλήθευσης της εφαρμογής του συνδετήρα.
• Η συγκόλληση με αναλαμπή σχηματίζει μια συνεχή συγκολλημένη σύνδεση· ο έλεγχος παραγωγής πρέπει να επικεντρώνεται στην υπερβολική συγκόλληση, την κατάσταση της ζώνης που έχει υποστεί θερμική επεξεργασία, το σχήμα της σύνδεσης και την αφαίρεση επιβλαβών αιχμηρών άκρων.
• Η επιθεώρηση διαστάσεων των d, t και b2 υποστηρίζει τη συμβατότητα των συνδετήρων και τη σταθερή μάζα ανά μέτρο, αναγνωρίζοντας παράλληλα ότι το DIN 763 είναι ένα πρότυπο μη βαθμονομημένης αλυσίδας.
• Η δοκιμή φορτίου αντοχής και φορτίου θραύσης μπορεί να κανονιστεί σύμφωνα με το συμφωνημένο σχέδιο δοκιμών· η συχνότητα δοκιμών, η βάση δειγματοληψίας, τα κριτήρια αποδοχής και το πεδίο εφαρμογής του μάρτυρα πρέπει να αναφέρονται στην εντολή αγοράς.
• Η επιλογή υλικού και η θερμική επεξεργασία πρέπει να ταιριάζουν με τις απαιτούμενες μηχανικές ιδιότητες. Οι παραλλαγές ήπιου χάλυβα, χάλυβα C-Mn υψηλότερης αντοχής και ανοξείδωτου χάλυβα δεν πρέπει να μοιράζονται έναν μη επαληθευμένο πίνακα φορτίων.
• Η γαλβάνιση ή η επίστρωση βελτιώνει την αντοχή στη διάβρωση, αλλά η μέθοδος και το πάχος της επίστρωσης πρέπει να επιλέγονται λαμβάνοντας υπόψη την απόσταση διαστάσεων, την κατάσταση της επιφάνειας και το περιβάλλον λειτουργίας.
• Η αναγνώριση παρτίδας, η ιχνηλασιμότητα υλικού και τα αρχεία δοκιμών μπορούν να περιλαμβάνονται σύμφωνα με το συμφωνημένο πεδίο εφαρμογής τεκμηρίωσης αντί να υποτίθενται ως τυπική παράδοση.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: DIN 763:1990-12 → δοκιμασμένη, μη βαθμονομημένη, αλυσίδα χάλυβα στρογγυλής μακράς σύνδεσης για γενική τεχνική χρήση.
• Κατάσταση προτύπου: Η έκδοση του 1990 αναφέρεται ως τρέχουσα από το DIN Media → το DIN 763:2026-03 είναι ένα προσχέδιο και δεν πρέπει να αναφέρεται ως το τελικό δημοσιευμένο πρότυπο.
• Τύπος: Ανοιχτή, χωρίς πείρο, αλυσίδα μακράς σύνδεσης → δεν υπάρχει πείρος μέσα στη σύνδεση.
• Ονομαστική διάμετρος: 4–16 mm εντός του δημοσιευμένου εύρους του προτύπου του 1990 → το εύρος προμηθευτή 2–32 mm απαιτεί επιβεβαίωση ανά μέγεθος.
• Υλικό: Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 αναφέρονται στα παρεχόμενα δεδομένα → η ακριβής ισοδύναμη προδιαγραφή και οι μηχανικές ιδιότητες προς επιβεβαίωση.
• Θερμική επεξεργασία: Σύμφωνα με το υλικό και τις στοχευμένες ιδιότητες → ο κύκλος θερμικής επεξεργασίας και οι τιμές αποδοχής πρέπει να αναφέρονται για βαθμούς υψηλότερης αντοχής.
• Επεξεργασία επιφάνειας: Βαμμένο / ηλεκτρογαλβανισμένο / εν θερμώ γαλβανισμένο / ανοξείδωτο φινίρισμα → επιλέξτε ανάλογα με την έκθεση και την προδιαγραφή επίστρωσης.
• Δοκιμές: Δοκιμή υλικού / δοκιμή φορτίου αντοχής / δοκιμή φορτίου θραύσης σύμφωνα με το συμφωνημένο πεδίο εφαρμογής → η βάση δοκιμής και η συχνότητα δειγματοληψίας προς επιβεβαίωση.
• Περιορισμός χρήσης: Αλυσίδα γενικής χρήσης μη ανύψωσης → δεν πρέπει να προωθείται ως αλυσίδα ανύψωσης, πιστοποιημένη αγκυριανή αλυσίδα ή αλυσίδα πρόσδεσης εγκεκριμένη από κλάση χωρίς ξεχωριστή έγκριση.

Πώς λειτουργεί

Η δύναμη συγκράτησης ή σύνδεσης εισέρχεται μέσω του ακραίου εξαρτήματος → οι στρογγυλές συνδέσεις αρθρώνονται και μεταδίδουν εφελκυστική δύναμη μέσω της συγκολλημένης αλυσίδας → ο μακρύς βήμα παρέχει απόσταση σύνδεσης και δρομολόγησης → οι συμφωνημένες δοκιμές επαληθεύουν την παρεχόμενη παρτίδα → η προστασία της επιφάνειας επιλέγεται για το περιβάλλον λειτουργίας

Εφαρμογές

Γενική θαλάσσια ασφάλιση | Αλυσίδες ασφαλείας καταστρώματος και φράγματα | Συγκράτηση εξοπλισμού | Βιομηχανική και γεωργική αλυσίδα γενικής χρήσης | Μη ανυψωτικά στατικά συγκροτήματα αλυσίδων | Προσαρμοσμένα μήκη αλυσίδων για εγκεκριμένες εργασίες έργου

Πιστοποιήσεις & πλεονεκτήματα

Η επιθεώρηση και η τεκμηρίωση μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, την ιχνηλασιμότητα υλικού, το συμφωνημένο σχέδιο δοκιμών και τη διαδικασία έγκρισης. Κανένα πιστοποιητικό κλάσης ή τρίτου μέρους δεν πρέπει να υποτίθεται, εκτός εάν περιλαμβάνεται στην προσφορά και την εντολή αγοράς.

Επιλογές πιστοποίησης / επιθεώρησης, υπό την προϋπόθεση προηγούμενης επιβεβαίωσης: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, TÜV, επιθεώρηση τρίτου μέρους και Πιστοποιητικό Δοκιμής Κατασκευαστή.

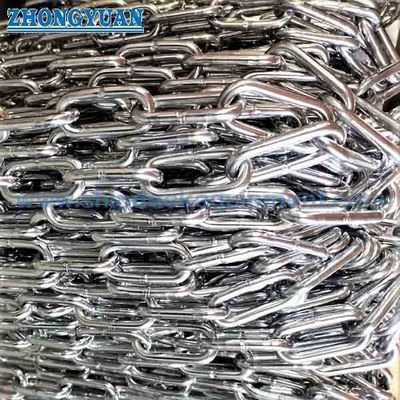

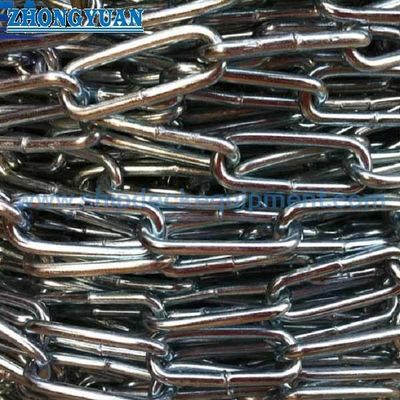

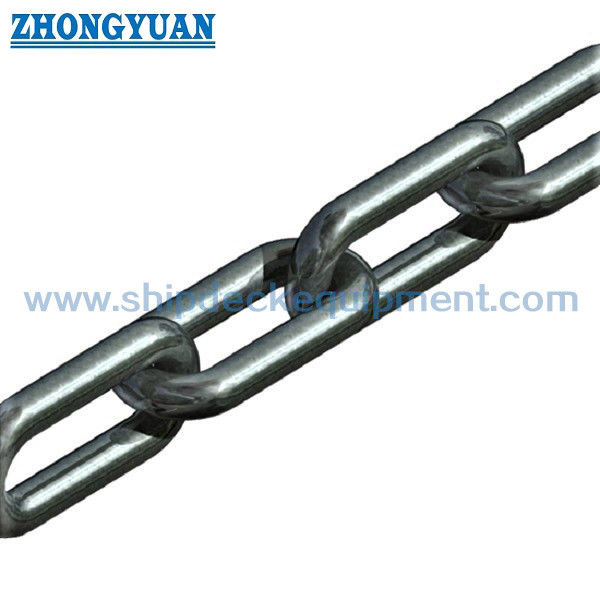

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Είναι η αλυσίδα μακράς σύνδεσης DIN 763 κατάλληλη για ανύψωση;

Α1: Δεν πρέπει να επιλέγεται ως αλυσίδα ανύψωσης πάνω από το κεφάλι μόνο επειδή εμφανίζονται φορτία εργασίας, δοκιμής και θραύσης. Η χρήση ανύψωσης απαιτεί το ισχύον πρότυπο αλυσίδας ανύψωσης, βαθμό, συντελεστή σχεδιασμού, σήμανση, δοκιμές και πιστοποίηση.

Ε2: Μπορεί κάθε μέγεθος από 2 mm έως 32 mm να περιγραφεί ως DIN 763;

Α2: Το δημοσιευμένο πεδίο εφαρμογής του DIN 763:1990-12 συνδέεται συνήθως με ονομαστικές διαμέτρους από 4 mm έως 16 mm. Μεγέθη εκτός αυτού του εύρους πρέπει να περιγράφονται ως τύπος DIN 763 ή προσαρμοσμένη αλυσίδα μακράς σύνδεσης έως ότου επιβεβαιωθεί η συμμόρφωση διαστάσεων και μηχανικών ιδιοτήτων από το ισχύον σχέδιο και την τεκμηρίωση δοκιμών.

Ε3: Ποιες πληροφορίες απαιτούνται για μια αξιόπιστη προσφορά;

Α3: Επιβεβαιώστε την εφαρμογή, την ονομαστική διάμετρο, τις διαστάσεις σύνδεσης, το συνολικό μήκος ή το μήκος βολής, τη διάταξη των ακραίων συνδέσεων, το υλικό, τη θερμική επεξεργασία, το φινίρισμα επιφάνειας, την απαιτούμενη βάση φορτίου εργασίας / δοκιμής / θραύσης, το πεδίο εφαρμογής επιθεώρησης, την ποσότητα, τη συσκευασία, τον προορισμό και τον χρόνο παράδοσης.
