Γαλβανισμένη εν θερμώ αλυσίδα άγκυρας με συνδέσμους | Βαθμός 2 & Βαθμός 3 για Ναυτική Αγκύρωση

Αλυσίδα Άγκυρας με Συνδέσμους με Στηρίγματα Γαλβανισμένη Εν Θερμώ | Βαθμός 2 & Βαθμός 3 για Ναυτική Αγκύρωση

Επισκόπηση Προϊόντος

Η αλυσίδα άγκυρας με συνδέσμους με στηρίγματα γαλβανισμένη εν θερμώ είναι μια ναυτική αλυσίδα που χρησιμοποιείται μεταξύ της άγκυρας πλώρης και του συστήματος αγκύρωσης του σκάφους. Το στήριγμα υποστηρίζει τη γεωμετρία του συνδέσμου και βοηθά την αλυσίδα να κινείται ελεγχόμενα μέσω του τυμπάνου του εργάτη, του στοπ αλυσίδας, του σωλήνα αλυσίδας και της δεξαμενής αλυσίδας. Η γαλβανισμένη επίστρωση παρέχει ένα προστατευτικό στρώμα κατά της διάβρωσης με βάση τον ψευδάργυρο για θαλάσσια έκθεση, ενώ ο τελικός βαθμός και η διάμετρος της αλυσίδας παραμένουν μέρος της εγκεκριμένης από την κλάση διάταξης αγκύρωσης του σκάφους.

Η παρούσα σελίδα καλύπτει αλυσίδες άγκυρας με συνδέσμους με στηρίγματα Βαθμού 2 και Βαθμού 3 σε ονομαστικές αυτοκρατορικές διαμέτρους από 9/16 ίντσας έως 2 15/16 ίντσας, με συνδέσμους συγκολλημένους με αντίσταση, θερμική επεξεργασία ανάλογα με τον βαθμό, δοκιμή φορτίου αντοχής, δοκιμή θραύσης δείγματος και προαιρετικά αξεσουάρ. Ένα κομμάτι 27,5 μ. είναι η συνήθης μήκος αναφοράς σύμφωνα με τους κανόνες της κλάσης. Μήκη 25 μ. ή άλλα μήκη μπορούν να συζητηθούν όταν συμφωνηθεί το πεδίο εφαρμογής της συναρμολόγησης, των δοκιμών, της σήμανσης και του πιστοποιητικού πριν από την παραγωγή. Η στερέωση ή η συγκόλληση των στηριγμάτων πρέπει να ακολουθεί τον εγκεκριμένο σχεδιασμό και δεν μπορεί να καθοριστεί μόνο από το αν η αλυσίδα είναι Βαθμού 2 ή Βαθμού 3.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Αλυσίδα άγκυρας με συνδέσμους με στηρίγματα γαλβανισμένη → ναυτική αλυσίδα για συστήματα αγκύρωσης σκαφών, όχι γενική αλυσίδα ανύψωσης.
• Κύριοι βαθμοί: Βαθμός 2 / U2 και Βαθμός 3 / U3 → επιλέξτε σύμφωνα με τον αριθμό εξοπλισμού του σκάφους, τη διάταξη άγκυρας, τους ισχύοντες κανόνες κλάσης και τα εγκεκριμένα σχέδια.
• Εύρος διαμέτρου: 9/16 ίντσας έως 2 15/16 ίντσας, περίπου 14–75 χιλ. → το τελικό ονομαστικό μετρικό μέγεθος και η γεωμετρία της αλυσίδας πρέπει να επιβεβαιωθούν πριν από την προσφορά.
• Διαδρομή κατασκευής: Σύνδεσμοι συγκολλημένοι με αντίσταση με κατάλληλη θερμική επεξεργασία ανάλογα με τον βαθμό → η ποιότητα συγκόλλησης, ο έλεγχος διαστάσεων και η ιχνηλασιμότητα υλικού είναι βασικά στοιχεία αποδοχής.
• Μήκος προμήθειας: 27,5 μ. ανά κομμάτι ως η συνήθης αναφορά κανόνων κλάσης. 25 μ. και προσαρμοσμένα μήκη υπόκεινται σε επιβεβαίωση συναρμολόγησης και πιστοποίησης.
• Επαλήθευση φορτίου: Δοκιμή φορτίου αντοχής για τελικά μήκη αλυσίδας και δοκιμή φορτίου θραύσης σε αντιπροσωπευτικά δείγματα → τα φορτία δοκιμής είναι τιμές αποδοχής, όχι SWL.
• Προστασία από διάβρωση: Γαλβανισμένη επίστρωση εν θερμώ ως κύρια επιλογή → το σύστημα επίστρωσης, το πάχος, η σειρά διεργασιών και η αποδοχή από την κλάση πρέπει να καθορίζονται στην παραγγελία.
• Αξεσουάρ: Μπορούν να παρασχεθούν συνδετήρες σύνδεσης, συνδετήρες άγκυρας, περιστρεφόμενοι σύνδεσμοι, προωθητήρες περιστρεφόμενων συνδέσμων, διευρυμένοι σύνδεσμοι και τελικοί σύνδεσμοι ως ταιριαστή συναρμολόγηση όταν καθορίζεται.

Κύριες Τεχνικές Παράμετροι

Βάση Βαθμού, Φορτίου & Επιλογής

• Επιλογή Βαθμού 2: Αλυσίδα άγκυρας ειδικής ποιότητας χρησιμοποιείται συνήθως όπου ο εγκεκριμένος από την κλάση πίνακας εξοπλισμού αγκύρωσης καθορίζει αλυσίδα Βαθμού 2 για τον απαιτούμενο αριθμό εξοπλισμού και διάμετρο.
• Επιλογή Βαθμού 3: Η αλυσίδα εξαιρετικά ειδικής ποιότητας φέρει υψηλότερα καθορισμένα φορτία αντοχής και θραύσης στην ίδια ονομαστική διάμετρο, αλλά οποιαδήποτε μείωση διαμέτρου πρέπει να υποστηρίζεται από τον σχεδιασμό του σκάφους και την έγκριση της κλάσης.
• Φορτίο Αντοχής: Ένα μη καταστροφικό φορτίο αποδοχής που εφαρμόζεται στο τελικό μήκος της αλυσίδας χρησιμοποιώντας εγκεκριμένη μηχανή δοκιμών. Δεν είναι το SWL της αλυσίδας.
• Φορτίο Θραύσης: Ένα καταστροφικό φορτίο δοκιμής δειγματοληψίας προσόντων ή παραγωγής που εφαρμόζεται σε αντιπροσωπευτικούς συνδέσμους σύμφωνα με τον ισχύοντα κανόνα και το σχέδιο επιθεώρησης. Δεν είναι ένα τυπικό φορτίο λειτουργίας.
• Συμβατότητα συστήματος: Η διάμετρος της αλυσίδας, το βήμα, το πλάτος, τα αξεσουάρ, οι θύρες του τυμπάνου του εργάτη, το στοπ αλυσίδας, ο σωλήνας αλυσίδας, η δεξαμενή αλυσίδας και η σύνδεση της άγκυρας πρέπει να ελέγχονται ως ένα σύστημα αγκύρωσης.

Κατασκευή, Θερμική Επεξεργασία & Ποιοτικοί Έλεγχοι

• Η αλυσίδα με συνδέσμους με στηρίγματα κατασκευάζεται κατά προτίμηση από εγκεκριμένο υλικό ράβδου με συγκόλληση με αντίσταση, με την υπερβολική συγκόλληση και τα υπολείμματα να αφαιρούνται στο αποδεκτό προφίλ.
• Η θερμική επεξεργασία επιλέγεται ανάλογα με τον βαθμό της αλυσίδας και την εγκεκριμένη διαδρομή υλικού. Ο Βαθμός 2 μπορεί να παραδοθεί σε εγκεκριμένη κατάσταση ως συγκολλημένος ή κανονικοποιημένος, ενώ ο Βαθμός 3 απαιτεί την καθορισμένη κανονικοποιημένη, κανονικοποιημένη και σκληρυμένη, ή σκληρυμένη και βαμμένη κατάσταση.
• Τα στηρίγματα πρέπει να εφαρμόζουν εσωτερικά στον σύνδεσμο χωρίς αισθητό κενό και να παραμένουν σωστά τοποθετημένα. Όπου η συγκόλληση στηριγμάτων αποτελεί μέρος του εγκεκριμένου σχεδιασμού, η διαδικασία συγκόλλησης, τα αναλώσιμα, η πιστοποίηση του συγκολλητή, η θέση της συγκόλλησης και η σειρά θερμικής επεξεργασίας πρέπει να ελέγχονται.
• Η διάμετρος του συνδέσμου, το βήμα, το πλάτος, η θέση του στηρίγματος, το μήκος πέντε συνδέσμων και η εφαρμογή των αξεσουάρ ελέγχονται έναντι του επιλεγμένου αναγνωρισμένου προτύπου ή του εγκεκριμένου σχεδίου μετά τα σχετικά στάδια παραγωγής και δοκιμής φορτίου.
• Η οπτική εξέταση εστιάζει στη συγκόλληση με αντίσταση, την κορώνα, την περιοχή του στηρίγματος και τις μεταβάσεις. Η μη καταστροφική εξέταση πραγματοποιείται όπου απαιτείται από τον ισχύοντα κανόνα κλάσης, την εγκεκριμένη διαδικασία κατασκευής ή το σχέδιο επιθεώρησης.
• Ο αριθμός θερμικής επεξεργασίας, ο βαθμός υλικού, ο βαθμός αλυσίδας, η διάμετρος, η παρτίδα παραγωγής, η παρτίδα θερμικής επεξεργασίας, το αρχείο δοκιμών, η σήμανση και η ταυτότητα του πιστοποιητικού πρέπει να παραμένουν ιχνηλάσιμα μέσω του πακέτου παράδοσης.

Γαλβάνισμα & Προστασία από Διάβρωση

• Η γαλβάνιση εν θερμώ παρέχει επίστρωση ψευδαργύρου στην επιφάνεια της αλυσίδας και είναι κατάλληλη όταν ο ιδιοκτήτης ή το ναυπηγείο απαιτεί βελτιωμένη προστασία από διάβρωση σε σύγκριση με μια μη επικαλυμμένη ή προσωρινά βαμμένη επιφάνεια.
• Η διαδρομή γαλβανίσματος, η προετοιμασία της επιφάνειας, η μάζα ή το πάχος της επίστρωσης, η μέθοδος φυγοκέντρησης ή αποστράγγισης, τα όρια επιδιόρθωσης και τα κριτήρια αποδοχής πρέπει να συμφωνηθούν πριν από την παραγωγή. Η σειρά διεργασιών δεν πρέπει να παρεμβαίνει στην απαιτούμενη οπτική εξέταση, τη δοκιμή φορτίου αντοχής, τη δειγματοληψία φορτίου θραύσης, την αναγνώριση ή την επιθεώρηση της κλάσης.
• Η επίστρωση ψευδαργύρου μπορεί να φθαρεί τοπικά στο τύμπανο του εργάτη, στο στοπ αλυσίδας, στον σωλήνα αλυσίδας, στις ζώνες επαφής με τον βυθό και στις περιοχές επαφής συνδέσμου με σύνδεσμο. Επομένως, η γαλβάνιση μειώνει την έκθεση στη διάβρωση, αλλά δεν εξαλείφει την ανάγκη για περιοδική επιθεώρηση και συντήρηση.
• Η ηλεκτρογαλβάνιση ή άλλες επιχρίσεις ψευδαργύρου μπορούν να συζητηθούν για συγκεκριμένα μεγέθη αλυσίδων ή αξεσουάρ, αλλά δεν πρέπει να αντιμετωπίζονται ως ισοδύναμες με τη γαλβάνιση εν θερμώ, εκτός εάν το απαιτούμενο σύστημα επίστρωσης έχει σαφώς καθοριστεί και γίνει αποδεκτό.

Δοκιμές, Επιθεώρηση & Πιστοποίηση

• Τα τελικά κομμάτια αλυσίδας υποβάλλονται σε δοκιμή φορτίου αντοχής στο φορτίο που αντιστοιχεί στη διάμετρο και τον βαθμό της αλυσίδας χρησιμοποιώντας εγκεκριμένη μηχανή δοκιμών. Η παρουσία επιθεωρητή ισχύει όταν απαιτείται για το πιστοποιητικό της κλάσης που έχει παραγγελθεί.
• Η δοκιμή φορτίου θραύσης πραγματοποιείται σε αντιπροσωπευτικούς συνδέσμους σύμφωνα με τον ισχύοντα κανόνα και το σχέδιο δειγματοληψίας παραγωγής. Η δοκιμή δείγματος δεν σημαίνει ότι κάθε παραδοθείς σύνδεσμος υποβάλλεται σε καταστροφική δοκιμή.
• Οι αλυσίδες Βαθμού 2 και Βαθμού 3 ενδέχεται να απαιτούν δοκιμές εφελκυσμού, κρούσης ή άλλες μηχανικές δοκιμές από υλικό δοκιμής που συνδέεται με την παραγωγή, σύμφωνα με τον επιλεγμένο κανόνα κλάσης, τον βαθμό υλικού και την κατάσταση θερμικής επεξεργασίας.
• Η επιθεώρηση διαστάσεων, η οπτική επιθεώρηση, η σήμανση και η ανασκόπηση τεκμηρίωσης αποτελούν μέρος της διαδικασίας αποδοχής. Το πεδίο εφαρμογής της NDT επιβεβαιώνεται από την εγκεκριμένη διαδικασία κατασκευής και τις απαιτήσεις της κλάσης.
• Η διαθέσιμη τεκμηρίωση μπορεί να περιλαμβάνει το πιστοποιητικό προϊόντος της κλάσης, το πιστοποιητικό υλικού ή μύλου, την έκθεση δοκιμών κατασκευαστή, το αρχείο δοκιμής φορτίου αντοχής, το αρχείο δοκιμής φορτίου θραύσης, τα αποτελέσματα μηχανικών δοκιμών, την έκθεση διαστάσεων, το αρχείο θερμικής επεξεργασίας και το αρχείο γαλβανίσματος, σύμφωνα με το συμφωνημένο πεδίο παραγγελίας.

Οδηγός Επιλογής & Ερωτήματος

Βήμα 1: Επιβεβαιώστε τον τύπο του σκάφους, το πεδίο εφαρμογής νέας κατασκευής ή αντικατάστασης, την αρμόδια ταξινόμηση, τον αριθμό εξοπλισμού ή την εγκεκριμένη διάταξη αγκύρωσης, τη μάζα της άγκυρας, τον απαιτούμενο βαθμό αλυσίδας και την ονομαστική διάμετρο.

Βήμα 2: Επιβεβαιώστε το πρότυπο αλυσίδας ή το εγκεκριμένο σχέδιο, την μετρική / αυτοκρατορική ονομασία, το μήκος κομματιού, τον αριθμό κομματιών, την κατανομή πλευράς λιμανιού και δεξιάς, και αν η αλυσίδα πρέπει να ταιριάζει με ένα υπάρχον τύμπανο εργάτη και στοπ αλυσίδας.

Βήμα 3: Επιβεβαιώστε τον βαθμό υλικού και την κατάσταση παράδοσης, τη διάταξη στερέωσης ή συγκόλλησης στηριγμάτων, την απαίτηση θερμικής επεξεργασίας, την προδιαγραφή γαλβανίσματος εν θερμώ και οποιαδήποτε απαίτηση πάχους επίστρωσης ή εμφάνισης.

Βήμα 4: Ορίστε την πλήρη συναρμολόγηση της αλυσίδας: κοινοί σύνδεσμοι, διευρυμένοι σύνδεσμοι, τελικοί σύνδεσμοι, συνδετήρες Kenter ή σύνδεσης, συνδετήρας άγκυρας, περιστρεφόμενος σύνδεσμος, προωθητήρας περιστρεφόμενου συνδέσμου, σύνδεση άκρου και εφεδρικά αξεσουάρ.

Βήμα 5: Επιβεβαιώστε το πεδίο εφαρμογής επιθεώρησης και πιστοποίησης πριν από την προσφορά: πιστοποιητικό κλάσης, παρακολούθηση επιθεωρητή, δοκιμές αντοχής και θραύσης, μηχανικές δοκιμές, NDT, ιχνηλασιμότητα υλικού, σήμανση και γλώσσα τεκμηρίωσης.

Βήμα 6: Παρέχετε ποσότητα, απαιτούμενο χρόνο παράδοσης, προορισμό παράδοσης, απαίτηση συσκευασίας, εγκεκριμένο σχέδιο ή μετρήσεις υπάρχουσας αλυσίδας και σαφείς φωτογραφίες της άγκυρας, του τυμπάνου του εργάτη, του στοπ αλυσίδας και των εξαρτημάτων σύνδεσης, όταν είναι διαθέσιμα.

Συναρμολόγηση Αλυσίδας & Αξεσουάρ

Κοινοί σύνδεσμοι με στηρίγματα | Διευρυμένοι σύνδεσμοι | Τελικοί σύνδεσμοι | Συνδετήρες Kenter ή σύνδεσης | Συνδετήρας άγκυρας | Περιστρεφόμενος σύνδεσμος | Προωθητήρας περιστρεφόμενου συνδέσμου | Σύνδεση άκρου | Ταιριαστά εφεδρικά αξεσουάρ

Προσαρμοσμένα Χαρακτηριστικά

• Βαθμός Αλυσίδας: Βαθμός 2 / U2 ή Βαθμός 3 / U3 → η τελική ονομασία και τα κριτήρια αποδοχής ακολουθούν την επιλεγμένη ταξινόμηση.
• Ονομαστική Διάμετρος: 9/16 ίντσας έως 2 15/16 ίντσας → επιβεβαιώστε το αντίστοιχο μετρικό ονομαστικό μέγεθος και την εγκεκριμένη γεωμετρία της αλυσίδας.
• Μήκος Κομματιού: 27,5 μ. αναφοράς. 25 μ. ή προσαρμοσμένο μήκος διαθέσιμο για συζήτηση → το πεδίο εφαρμογής του πιστοποιητικού και των δοκιμών πρέπει να ταιριάζει με τη συναρμολόγηση που παραδόθηκε.
• Κατασκευή: Σύνδεσμοι με στηρίγματα συγκολλημένοι με αντίσταση → το προφίλ συγκόλλησης, η επαναληψιμότητα διαστάσεων και η ιχνηλασιμότητα υλικού είναι ελεγχόμενα σημεία παραγωγής.
• Θερμική Επεξεργασία: Σύμφωνα με τον βαθμό αλυσίδας και την εγκεκριμένη διαδρομή υλικού → η τελική κατάσταση παράδοσης θα αναφέρεται στην προσφορά και το πιστοποιητικό.
• Διάταξη Στηριγμάτων: Εγκεκριμένη εγκατεστημένη ή συγκολλημένη διαμόρφωση → μην επιλέγετε συγκόλληση στηριγμάτων μόνο από την ορολογία Βαθμού 2 ή Βαθμού 3.
• Υλικό: CM490, CM690, 20Mn2, 30Mn2, ή εγκεκριμένο ισοδύναμο όπως αναφέρεται από τον προμηθευτή → η ακριβής αντιστοίχιση βαθμού υλικού με βαθμό αλυσίδας απαιτεί επιβεβαίωση.
• Επιφάνεια: Γαλβανισμένη εν θερμώ ως κύρια επιλογή → ηλεκτρογαλβανισμένη, βαμμένη ή εναλλακτική επίστρωση μόνο όταν καθορίζεται και γίνεται αποδεκτή.
• Δοκιμές: Φορτίο αντοχής, φορτίο θραύσης δείγματος, μηχανικές δοκιμές, επιθεώρηση διαστάσεων και επιπλέον NDT όπως ισχύει → το πεδίο εφαρμογής ακολουθεί τις απαιτήσεις της κλάσης και της παραγγελίας.
• Πιστοποιητικά: Πιστοποιητικό προϊόντος κλάσης, πιστοποιητικό υλικού και έκθεση δοκιμών κατασκευαστή διαθέσιμα σύμφωνα με το εγκεκριμένο πεδίο παραγγελίας.

Πώς Λειτουργεί

Η άγκυρα απελευθερώνεται από το σκάφος → Η αλυσίδα με συνδέσμους με στηρίγματα ξετυλίγεται μέσω του εργάτη και του σωλήνα αλυσίδας → Τα στηρίγματα υποστηρίζουν τη γεωμετρία του συνδέσμου και την ελεγχόμενη εμπλοκή με το τύμπανο → Η αλυσίδα μεταδίδει τη δύναμη αγκύρωσης μεταξύ της άγκυρας και του σκάφους → Ο εργάτης ανακτά την αλυσίδα στη δεξαμενή αλυσίδας

Εφαρμογές

Εμπορικά πλοία | Ρυμουλκά | Σκάφη εργασίας | Αλιευτικά σκάφη | Σκάφη περιπολίας και εξυπηρέτησης | Παράκτια και λιμενικά σκάφη | Συστήματα αγκύρωσης νέων κατασκευών | Έργα αντικατάστασης αλυσίδας άγκυρας εγκεκριμένα από την κλάση

Πιστοποιήσεις & Πεδίο Παράδοσης

Τα πιστοποιητικά μπορούν να διευθετηθούν σύμφωνα με την επιλεγμένη ταξινόμηση, το εγκεκριμένο πεδίο κατασκευαστή, το σχέδιο επιθεώρησης, την ιχνηλασιμότητα υλικού, την παρακολούθηση δοκιμών και τις απαιτήσεις του έργου. Τα αξεσουάρ και η κάλυψη πιστοποιητικών πρέπει να επιβεβαιωθούν ως μέρος της πλήρους συναρμολόγησης της αλυσίδας πριν από την προσφορά.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμών Κατασκευαστή.

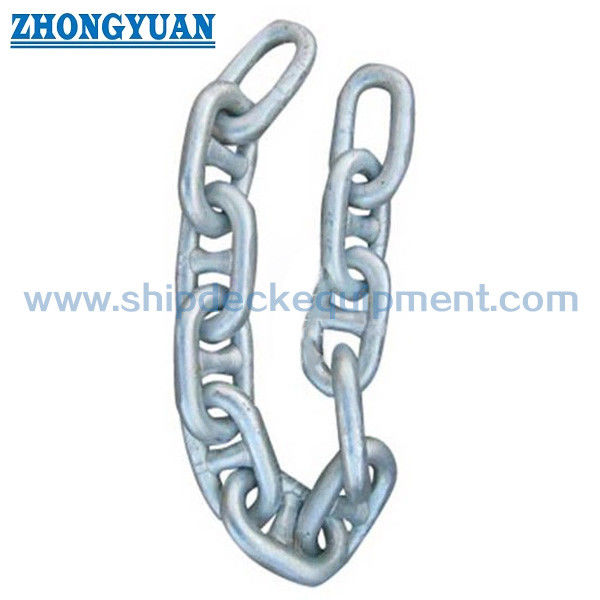

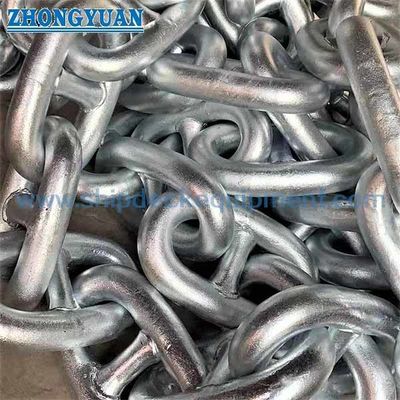

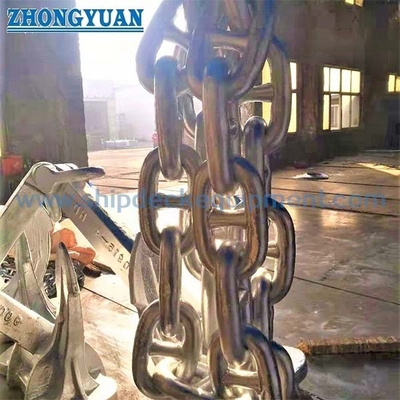

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Πώς πρέπει να επιλέγεται η αλυσίδα άγκυρας Βαθμού 2 ή Βαθμού 3;

Α1: Η επιλογή ξεκινά από τον αριθμό εξοπλισμού του σκάφους, τη διάταξη άγκυρας, τους ισχύοντες κανόνες κλάσης και το εγκεκριμένο σχέδιο αγκύρωσης. Ο Βαθμός 3 έχει υψηλότερα καθορισμένα φορτία αντοχής και θραύσης στην ίδια διάμετρο, αλλά δεν πρέπει να χρησιμοποιείται για μείωση του μεγέθους της αλυσίδας, εκτός εάν ο σχεδιαστής του σκάφους και η κλάση εγκρίνουν το πλήρες σύστημα αγκύρωσης.

Ε2: Ο Βαθμός 2 χρησιμοποιεί πάντα μη συγκολλημένο στήριγμα ενώ ο Βαθμός 3 χρησιμοποιεί συγκολλημένο στήριγμα;

Α2: Δεν πρέπει να χρησιμοποιείται κανένας καθολικός κανόνας μόνο για τον βαθμό για αυτήν την απόφαση. Η στερέωση στηριγμάτων, η συγκόλληση στηριγμάτων, η θέση συγκόλλησης, η διαδικασία συγκόλλησης και η σειρά θερμικής επεξεργασίας εξαρτώνται από τον εγκεκριμένο σχεδιασμό της αλυσίδας, τη διαδικασία κατασκευής και τις απαιτήσεις της ταξινόμησης.

Ε3: Ποιες πληροφορίες απαιτούνται για μια ακριβή προσφορά;

Α3: Επιβεβαιώστε την ταξινόμηση, τον βαθμό αλυσίδας, την ονομαστική διάμετρο, το μήκος κομματιού και την ποσότητα, τα δεδομένα σκάφους και άγκυρας, τη συμβατότητα τυμπάνου εργάτη, την απαίτηση γαλβανίσματος εν θερμώ, τα αξεσουάρ, το πεδίο δοκιμών και πιστοποίησης, τον προορισμό παράδοσης και τον απαιτούμενο χρόνο παράδοσης. Τα σχέδια συναρμολόγησης ή οι μετρημένες φωτογραφίες είναι ιδιαίτερα χρήσιμα για έργα αντικατάστασης.
