Άγκυρα Μανιταριού για Μικρά Σκάφη και Σημαδούρες | Χυτοσίδηρος ή Χυτοχάλυβας, 50–500 kg

Επισκόπηση Προϊόντος

Η άγκυρα μανιταριού είναι μια άγκυρα πυθμένα σε σχήμα καμπάνας, που προορίζεται κυρίως για μαλακή λάσπη ή ιλύ, όπου η φαρδιά, κοίλη κεφαλή της μπορεί να καθίσει και να ενσωματωθεί σταδιακά υπό επαναλαμβανόμενες οριζόντιες φορτίσεις πρόσδεσης. Επιλέγεται συνήθως για μικρά σκάφη, πλωτές σημαδούρες ναυσιπλοΐας, σημαδούρες σήμανσης, σκάφη σηματοδότησης, ελαφρές πλωτές κατασκευές και άλλες διατάξεις πρόσδεσης προστατευμένων υδάτων που απαιτούν συμπαγή μόνιμη ή ημιμόνιμη άγκυρα.

Η παρεχόμενη σειρά διαστάσεων καλύπτει ονομαστικά βάρη αγκύρας από 50 έως 500 kg και μπορεί να παραχθεί από χυτοσίδηρο, χυτοχάλυβα ή ανοξείδωτο χάλυβα σύμφωνα με την επιβεβαιωμένη προδιαγραφή του έργου. Η επιλογή πρέπει να λαμβάνει υπόψη την προβλεπόμενη χρήση, την κατάσταση του πυθμένα, την εκτόπιση του σκάφους ή της σημαδούρας, το βάθος νερού, το ρεύμα, την έκθεση στον άνεμο και τα κύματα, τη γεωμετρία της αλυσίδας πρόσδεσης, τη συμβατότητα των γάντζων, την προστασία από διάβρωση, τη μέθοδο χειρισμού και το απαιτούμενο πεδίο επιθεώρησης. Μια μόνιμη άγκυρα πρόσδεσης δεν πρέπει να επιλέγεται μόνο με βάση το μήκος του σκάφους ή το βάρος της άγκυρας.

Τύπος Άγκυρας & Κατάλληλες Συνθήκες

Οι άγκυρες μανιταριού αναπτύσσουν την καλύτερη συμπεριφορά συγκράτησης όταν η καμπάνα μπορεί να καθίσει και να βυθιστεί σε μαλακό συνεκτικό ιζηματογενές υλικό και η γραμμή πρόσδεσης εφαρμόζει κυρίως οριζόντια έλξη χαμηλής γωνίας. Δεν αποτελούν καθολική λύση για βράχους, κοράλλια, πυκνό σκληρό πηλό, χονδρό χαλίκι ή τοποθεσίες όπου η καμπάνα δεν μπορεί να διεισδύσει ή να παραμείνει σωστά προσανατολισμένη. Για εκτεθειμένες προσδέσεις, δημόσια βοηθήματα ναυσιπλοΐας ή υπηρεσίες κρίσιμες για την ασφάλεια, ολόκληρη η διάταξη άγκυρας, αλυσίδας, περιστρεφόμενου, γάντζου, ανυψωτήρα, σημαδούρας και σχοινιού πρέπει να σχεδιαστεί και να εγκριθεί ως ένα σύστημα πρόσδεσης.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Άγκυρα μανιταριού → άγκυρα πυθμένα με φαρδιά καμπάνα για μόνιμες ή ημιμόνιμες προσδέσεις σε μαλακό πυθμένα.
• Κύρια σειρά διαστάσεων: 50 / 100 / 150 / 250 / 350 / 500 kg → εμπορική κλίμακα μεγεθών για έργα μικρών σκαφών, σημαδούρων και ελαφρών πλωτών κατασκευών.
• Ξεχωριστός οδηγός για μικρά σκάφη: M25 έως M500 σε λίβρες → σειρά αναφοράς που παρέχεται από τον προμηθευτή, η οποία δεν πρέπει να αναμιγνύεται απευθείας με τον πίνακα διαστάσεων 50–500 kg.
• Επιλογές υλικού: Χυτοσίδηρος, χυτοχάλυβας ή ανοξείδωτος χάλυβας → η τελική ποιότητα, η προδιαγραφή χύτευσης και η ανοχή διάβρωσης πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
• Καταλληλότητα πυθμένα: Προτιμάται μαλακή λάσπη και ιλύς → η απόδοση συγκράτησης εξαρτάται από τη βύθιση, τη συνεκτικότητα του πυθμένα και την έλξη πρόσδεσης χαμηλής γωνίας.
• Διάταξη σύνδεσης: Ενσωματωμένο άνω μάτι → το άνοιγμα του ματιού, το μέγεθος του γάντζου, η ποιότητα της αλυσίδας και η διάταξη του περιστρεφόμενου πρέπει να ελέγχονται μαζί.
• Προστασία επιφάνειας: Γαλβανισμός εν θερμώ, μαύρη ασφαλτική επίστρωση, σύστημα θαλάσσιας βαφής ή γυαλισμένος ανοξείδωτος χάλυβας → η επιλογή επίστρωσης εξαρτάται από το υλικό και το περιβάλλον χρήσης.
• Τεκμηρίωση: Πιστοποιητικό κατασκευαστή, αρχεία υλικών, έκθεση διαστάσεων, έκθεση επίστρωσης και επιθεώρηση κλάσης μπορούν να κανονιστούν → η ακριβής πιστοποίηση και το πεδίο δοκιμών πρέπει να συμφωνηθούν κατά την παραγγελία.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε τη χρήση: μόνιμη πρόσδεση, ημιμόνιμη πρόσδεση σημαδούρας, προσωρινή αγκύρωση μικρού σκάφους ή δευτερεύουσα / άγκυρα ρυμούλκησης.

Βήμα 2: Παρέχετε λεπτομέρειες σκάφους, σημαδούρας ή πλωτής κατασκευής, συμπεριλαμβανομένης της εκτόπισης ή της άνωσης, των κύριων διαστάσεων, της επιφάνειας ανέμου, της περιοχής χρήσης και της απαιτούμενης λειτουργίας συγκράτησης.

Βήμα 3: Επιβεβαιώστε τον τύπο του πυθμένα, το βάθος νερού, το εύρος της παλίρροιας, το ρεύμα, την έκθεση στον άνεμο και τα κύματα, και εάν ισχύουν κανόνες πρόσδεσης της τοπικής αρχής ή του λιμενάρχη.

Βήμα 4: Επιβεβαιώστε την απαιτούμενη σειρά και μονάδα: άγκυρα διαστάσεων 50–500 kg ή μοντέλο για μικρά σκάφη με βάση λίβρες M25–M500· μην αναμιγνύετε τις δύο κλίμακες.

Βήμα 5: Επιβεβαιώστε το υλικό, το βάρος της άγκυρας, το άνοιγμα του ματιού, το μέγεθος και την ποιότητα της αλυσίδας, τη διάταξη γάντζου / περιστρεφόμενου, την ανοχή διάβρωσης και τη μέθοδο χειρισμού.

Βήμα 6: Επιβεβαιώστε την επεξεργασία επιφάνειας και το πεδίο επιθεώρησης, συμπεριλαμβανομένου του συστήματος επίστρωσης, της απαίτησης γαλβανισμού, του πιστοποιητικού υλικού, της έκθεσης διαστάσεων, του NDT, της δοκιμής αντοχής σε φορτίο ή της επιθεώρησης κλάσης, εάν απαιτείται.

Βήμα 7: Παρέχετε ποσότητα, προορισμό παράδοσης, απαιτούμενο χρόνο παράδοσης, σχέδιο έργου, διάταξη πρόσδεσης και πραγματική φωτογραφία αναφοράς, εάν είναι διαθέσιμη.

Δομή

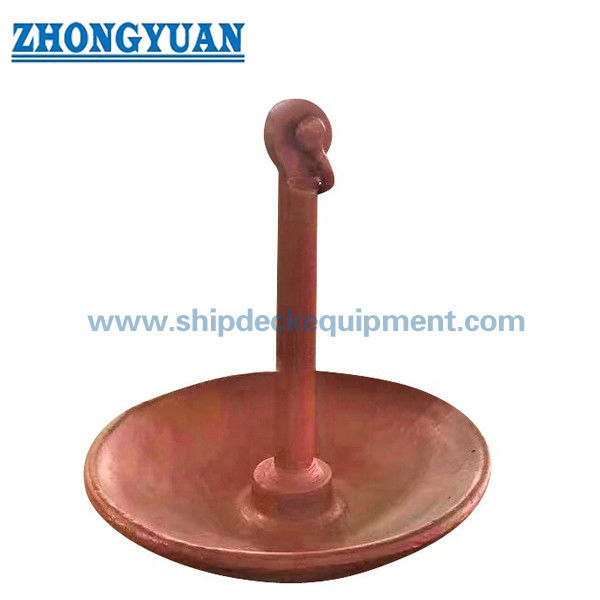

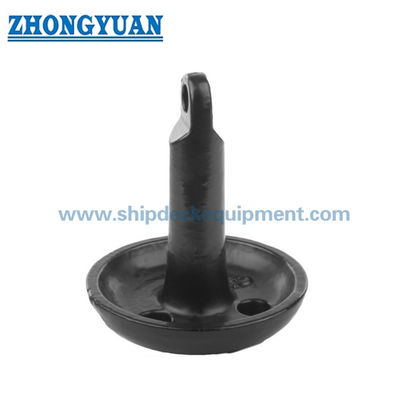

Σώμα άγκυρας σε σχήμα καμπάνας | Ευρεία επιφάνεια επαφής με τον πυθμένα | Κεντρικός άξονας | Ενσωματωμένο μάτι σύνδεσης | Στρογγυλεμένες μεταβάσεις χύτευσης | Προαιρετικές οπές αποστράγγισης / εξαερισμού ειδικές για το μοντέλο | Προστατευτική επίστρωση ή γυαλισμένο φινίρισμα από ανοξείδωτο χάλυβα

Αρχή Συγκράτησης & Ενσωμάτωση Πρόσδεσης

Η άγκυρα κατεβαίνει με την καμπάνα σωστά προσανατολισμένη προς τον πυθμένα → Η καμπάνα κάθεται σε μαλακή λάσπη ή ιλύ → Οι επαναλαμβανόμενες φορτίσεις πρόσδεσης χαμηλής γωνίας ενθαρρύνουν τη σταδιακή βύθιση και την αντίσταση αναρρόφησης → Η καμπυλότητα της αλυσίδας βοηθά στη διατήρηση χαμηλής κατεύθυνσης φορτίου → Το μάτι, ο γάντζος, το περιστρεφόμενο και η αλυσίδα μεταφέρουν τη δύναμη πρόσδεσης στην άγκυρα → Η θέση, η βύθιση και η κατάσταση των εξαρτημάτων ελέγχονται κατά την εγκατάσταση και την περιοδική επιθεώρηση

Χύτευση, Σύνδεση & Προστασία από Διάβρωση

• Η γεωμετρία της φαρδιάς καμπάνας παρέχει μεγάλη επιφάνεια επαφής για μαλακό ιζηματογενές υλικό· το προφίλ της ακμής, το πάχος του τοιχώματος και η μετάβαση του άξονα πρέπει να ακολουθούν το εγκεκριμένο σχέδιο και όχι ένα υποτιθέμενο γενικό σχήμα.
• Το ενσωματωμένο μάτι είναι ένα σημείο σύνδεσης πρόσδεσης. Η διάμετρος του ματιού και το καθαρό άνοιγμα πρέπει να ταιριάζουν με τον επιλεγμένο πείρο γάντζου, τον τελικό κρίκο της αλυσίδας και το περιστρεφόμενο χωρίς πλευρική φόρτιση ή περιορισμένη άρθρωση.
• Ο χυτοσίδηρος προσφέρει οικονομική μάζα και χρησιμοποιείται συνήθως για μόνιμες αγκύρες μανιταριού, ενώ ο χυτοχάλυβας μπορεί να επιλεγεί όπου απαιτείται βελτιωμένη αντοχή, επισκευασιμότητα ή επιθεώρηση ειδική για το έργο. Οι ακριβείς ποιότητες πρέπει να επιβεβαιωθούν.
• Ο ποιοτικός έλεγχος χύτευσης πρέπει να καλύπτει χημικές / μηχανικές ιδιότητες όταν καθορίζονται, οπτική επιθεώρηση, ελέγχους βάρους και διαστάσεων, ακεραιότητα ματιού και άξονα, και NDT ειδικό για το μοντέλο σύμφωνα με το συμφωνημένο σχέδιο επιθεώρησης.
• Η καταλληλότητα γαλβανισμού εν θερμώ, το πάχος του ψευδαργύρου και η προετοιμασία της επιφάνειας πρέπει να επιβεβαιωθούν για την επιλεγμένη ποιότητα χύτευσης. Η μαύρη ασφαλτική βαφή ή ένα σύστημα θαλάσσιας επίστρωσης μπορεί να είναι πιο κατάλληλη για ορισμένες εμπορικές άγκυρες πρόσδεσης.
• Το γυαλισμένο φινίρισμα εφαρμόζεται κυρίως σε ανοξείδωτο χάλυβα. Η επίστρωση PVC, PE ή βινυλίου συνδέεται συνήθως με μικρότερα προϊόντα για μικρά σκάφη και δεν πρέπει να υποτίθεται για την πλήρη εμπορική σειρά 50–500 kg χωρίς επιβεβαίωση διαδικασίας.
• Δεν δηλώνεται καμία ικανότητα συγκράτησης, δοκιμαστικό φορτίο ή ασφαλές ωφέλιμο φορτίο από τους παρεχόμενους πίνακες. Οποιαδήποτε απαιτούμενη βάση φορτίου συγκράτησης ή δοκιμαστικό φορτίο πρέπει να ορίζεται από τον σχεδιασμό της πρόσδεσης και την αποδεκτή διαδικασία δοκιμής.

Προσαρμοσμένα Χαρακτηριστικά

• Κατηγορία προϊόντος: Άγκυρα μανιταριού → εξάρτημα αγκύρωσης πυθμένα για προσδέσεις μικρών σκαφών και σημαδούρων σε μαλακό πυθμένα.
• Λειτουργία χρήσης: Μόνιμη / ημιμόνιμη πρόσδεση ή επιλεγμένη προσωρινή χρήση για μικρά σκάφη → η χρήση πρέπει να επιβεβαιωθεί πριν από τον υπολογισμό μεγέθους.
• Κύριο εύρος βάρους: 50–500 kg → βασισμένο στην παρεχόμενη εμπορική σειρά διαστάσεων.
• Εύρος αναφοράς για μικρά σκάφη: M25–M500, 25–500 lb → ξεχωριστή οικογένεια αναφοράς προμηθευτή που απαιτεί επιβεβαίωση μοντέλου.
• Υλικό: Χυτοσίδηρος / χυτοχάλυβας / ανοξείδωτος χάλυβας → η ακριβής ποιότητα και η προδιαγραφή χύτευσης πρέπει να επιβεβαιωθούν.
• Σύνδεση: Ενσωματωμένο μάτι για γάντζο και αλυσίδα → οι διαστάσεις του ματιού και το συμβατό υλικό πρέπει να επιβεβαιωθούν με σχέδιο.
• Επεξεργασία επιφάνειας: Γαλβανισμένο εν θερμώ / μαύρο ασφαλτικό / θαλάσσια βαφή / γυαλισμένος ανοξείδωτος / προσαρμοσμένο → επιλέγεται ανάλογα με το υλικό και την υπηρεσία εμβάπτισης.
• Πεδίο πιστοποίησης: Σύμφωνα με τις απαιτήσεις του έργου → τα έγγραφα κατασκευαστή, υλικού, επιθεώρησης και κλάσης δεν υποτίθενται εκτός εάν περιλαμβάνονται στην παραγγελία.

Εφαρμογές

Μόνιμες προσδέσεις μικρών σκαφών | Σημαδούρες ναυσιπλοΐας και σήμανσης | Σκάφη σηματοδότησης | Προσδέσεις προστατευμένων λιμανιών | Προσδέσεις λιμνών και ποταμών | Ελαφρές πλωτές πλωτές κατασκευές | Δευτερεύουσες άγκυρες για κατάλληλα μικρά σκάφη | Πυθμένες μαλακής λάσπης και ιλύος

Πιστοποιήσεις & Τεκμηρίωση

Η επιθεώρηση και η τεκμηρίωση μπορούν να κανονιστούν σύμφωνα με το επιβεβαιωμένο υλικό, τον σχεδιασμό της άγκυρας, το σχέδιο δοκιμών, τις προδιαγραφές του έργου και τη διαδικασία έγκρισης κλάσης. Τα πιστοποιητικά κλάσης δεν παρέχονται αυτόματα και παραμένουν υπό την αίρεση της αποδοχής του σχεδιασμού, της διαθεσιμότητας επιθεώρησης και του συμφωνημένου πεδίου παραγγελίας.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή — διαθέσιμα σύμφωνα με τις απαιτήσεις του έργου και υπό την αίρεση έγκρισης κλάσης.

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Ποιες συνθήκες πυθμένα είναι κατάλληλες για άγκυρα μανιταριού;

Α1: Η μαλακή λάσπη και η ιλύς είναι οι προτιμώμενες συνθήκες, επειδή η καμπάνα μπορεί να καθίσει και να βυθιστεί σταδιακά. Βράχοι, κοράλλια, σκληρός πηλός και χονδρό χαλίκι μπορεί να εμποδίσουν τη σωστή αγκύρωση. Συνιστάται αξιολόγηση του πυθμένα για μόνιμες ή εκτεθειμένες προσδέσεις.

Ε2: Μπορεί η άγκυρα να επιλεγεί μόνο με βάση το μήκος του σκάφους;

Α2: Όχι. Το μήκος του σκάφους είναι μόνο μια χονδρική αναφορά για ορισμένα μικρά μοντέλα λιανικής. Η επιλογή μόνιμης πρόσδεσης πρέπει να λαμβάνει υπόψη την εκτόπιση, την επιφάνεια ανέμου, τα περιβαλλοντικά φορτία, το βάθος νερού, την καμπυλότητα της αλυσίδας, την αντοχή του πυθμένα, το εύρος και τους τοπικούς κανόνες πρόσδεσης.

Ε3: Ποια είναι η διαφορά μεταξύ αγκύρων μανιταριού από χυτοσίδηρο και χυτοχάλυβα;

Α3: Ο χυτοσίδηρος παρέχει οικονομικό βάρος και χρησιμοποιείται ευρέως για συμβατικές μόνιμες προσδέσεις. Ο χυτοχάλυβας μπορεί να προτιμηθεί όπου απαιτείται μεγαλύτερη αντοχή, επισκευασιμότητα, ιχνηλασιμότητα υλικού ή δοκιμές ειδικές για το έργο. Η τελική ποιότητα υλικού, ο σχεδιασμός του ματιού, η επίστρωση και το πεδίο επιθεώρησης πρέπει να επιβεβαιωθούν πριν από την προσφορά.
