Επισκόπηση του προϊόντος

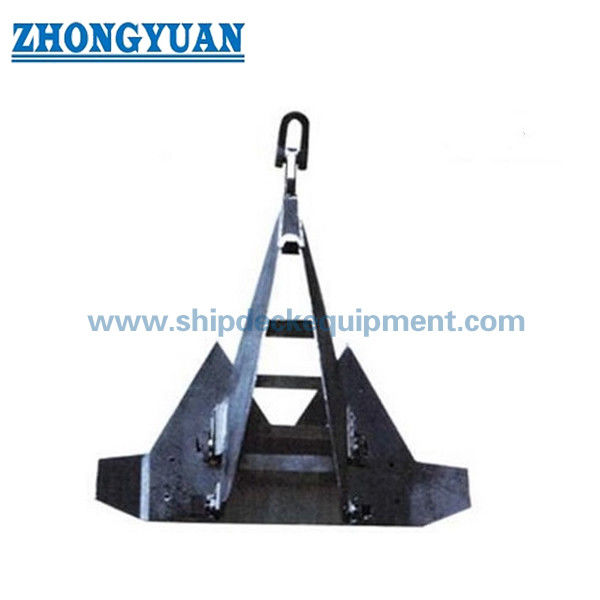

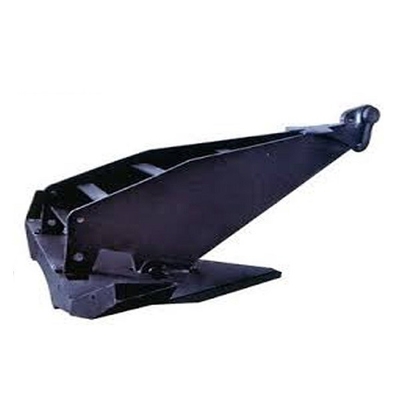

The offshore Stevshark MK5 drag embedment anchor is a fixed-shank anchor configuration intended for mooring projects where the seabed contains hard or difficult-to-penetrate materials such as limestoneΗ διαμόρφωση του σκληρού εδάφους του συνδέεται με ενισχυμένες κρίσιμες περιοχές, αιχμηρές άκρες και άκρες,και χαρακτηριστικά διείσδυσης που μοιάζουν με δόντια και βοηθούν την άγκυρα να αρχίσει την διείσδυση, ενώ μια συμβατική άγκυρα αντίστασης μπορεί να επιτύχει μόνο ρηχή ενσωμάτωση.

Η Zhongyuan προμηθεύει αυτή την άγκυρα μέσω ειδικευμένων συνεργατών κατασκευής άγκυρας, αντί να την παρουσιάζει ως εγχώριο προϊόν.Τελικός τύπος, ονομαστικό βάρος, διάταξη του πλέγματος, ποιότητα υλικού, επικάλυψη, σύνδεση με αγκυροβόληση, διαδικασία εγκατάστασης, απαίτηση δοκιμαστικού φορτίου,και το πεδίο εφαρμογής του πιστοποιητικού θα πρέπει να καθορίζεται από την ανάλυση αγκυροβολίας του έργου, τα γεωτεχνικά δεδομένα που αφορούν συγκεκριμένες περιοχές, τα εγκεκριμένα σχέδια και τις απαιτήσεις της εταιρείας ταξινόμησης.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Αγκυροβολητήρας ενσωμάτωσης υπεράκτιας αντίστασης σταθερής δομής → αναπτύσσει τη χωρητικότητα μέσω ελεγχόμενης διείσδυσης και αντίστασης του εδάφους κατά την εγκατάσταση της αντίστασης.
• Στόχος του θαλάσσιου βυθού: σκληρός πηλός, πολύ πυκνή άμμος, ασβεστολίθιος, ασβεστολιθικός, κοραλλιογενής και άλλα κατάλληλα στρώματα → προορίζονται για έργα όπου η αρχική διείσδυση και η αντοχή της κορυφής της κορυφής είναι σημαντικές ανησυχίες.
• Όριο ονομαστικού βάρους: 300 έως 30.000 kg στον πίνακα διαστάσεων → η τελική διαθεσιμότητα εμπορικού μεγέθους και το εγκεκριμένο σχέδιο πρέπει να επιβεβαιωθούν πριν από την προσφορά.
• Χαρακτηριστικά διείσδυσης: Ενισχυμένη δομή, αιχμηρές άκρες και άκρες, και χαρακτηριστικά δοντιού καρχαρία / δοντιών → υποστήριξη αρχικού δαγκώματος και αντίσταση σε συμπυκνωμένα φορτία σε συνθήκες ρηχής διείσδυσης.
• Κατασκευή: Συγκρότημα συγκολλημένων πλακών από χάλυβα που χρησιμοποιεί κατασκευαστικά στοιχεία από ήπιο χάλυβα και/ή χάλυβα υψηλής αντοχής → ακριβείς ποιότητες, WPS, NDT και εύρος ιχνηλασιμότητας καθορίζονται από το έργο.
• Βάση κατεύθυνσης φορτίου: Επιλέγεται κατά κύριο λόγο για οριζόντια ή σχεδόν οριζόντια φορτώματα με ενσωμάτωση αντίστασης → δεν πρέπει να θεωρείται ως άγκυρα κάθετου φορτίου χωρίς ειδική ανάλυση και έγκριση αγκυρώσεως.
• Προστασία της επιφάνειας: Μαύρη βιθουμινική επίστρωση, αντισβλεπτική μπογιά ή σύστημα επίστρωσης σχεδίου → πρέπει να προσδιορίζεται η συμβατότητα της επίστρωσης με τη μεταφορά, την αποθήκευση και την υπεράκτια υπηρεσία.
• Προμήθεια και πιστοποίηση: Προμήθεια από συνεργάτες με τεκμηρίωση επιθεώρησης που έχει οργανωθεί σύμφωνα με την παραγγελία → διαθεσιμότητα πιστοποιητικού κλάσης υπόκειται στο πεδίο εφαρμογής του εγκεκριμένου κατασκευαστή και στις απαιτήσεις του έργου.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής αγκυροβόλησης και έρευνας

Βήμα 1: Παροχή ειδικών πληροφοριών για τον βυθό της θάλασσας, συμπεριλαμβανομένου του βάθους του νερού, του προφίλ του εδάφους, των δεδομένων CPT / γεωτρυπών, του τύπου και του πάχους της σκληρής στρώσης, των αναμενόμενων συντρίμμων ή της έκθεσης των πετρωμάτων,και την προτεινόμενη θέση άγκυρας.

Βήμα 2: Επιβεβαίωση των σχεδιαστικών φορτίων του συστήματος αγκυροβολίας και της κατεύθυνσης φορτίου στην άγκυρα, συμπεριλαμβανομένων των άθικτων, κατεστραμμένων και μεταβατικών περιπτώσεων, των οριζόντιων και κάθετων στοιχείων, της αλυσίδας γραμμής,και απαιτούμενοι παράγοντες σχεδιασμού / απόδειξης.

Βήμα 3: Επιβεβαίωση του τύπου άγκυρας και του ονομαστικού βάρους μέσω γεωτεχνικής ανάλυσης και ανάλυσης αγκυρώσεως.και απαιτούμενο φορτίο εγκατάστασης ή δοκιμής.

Βήμα 4: Παροχή της διεπαφής της γραμμής αγκυροβολίας: πρόδρομος αλυσίδας ή σύρματος, μέγεθος και βαθμός αλυσίδας, διάταξη συνδέσμου ή αλυσίδας, απαίτηση περιστροφής, διάταξη ελαστικού,και τυχόν προαιρετικές απαιτήσεις για βαλβάστρα.

Βήμα 5: Επιβεβαίωση των περιορισμών εγκατάστασης και ανάκτησης, συμπεριλαμβανομένης της χωρητικότητας του σκάφους για χειρισμό άγκυρας, της γεωμετρίας του στρογγυλοβάθμου, του χώρου στο κατάστρωμα, της διάταξης ανύψωσης και στερέωσης, της κατάστασης ρυμούλκησης,διαδικασία ανάπτυξης, και μέθοδος ανάκτησης.

Βήμα 6: Επιβεβαίωση της ποιότητας του υλικού, των απαιτήσεων συγκόλλησης και NDT, του συστήματος επικάλυψης, της επιθεώρησης διαστάσεων, της ανοχής στο βάρος, της κοινωνίας κατηγοριών, του πεδίου εφαρμογής της τεκμηρίωσης, της ποσότητας, του προορισμού παράδοσης,και απαιτούμενο χρόνο παράδοσης.

Δομή άγκυρας

Anchor shackle | Fixed shank | Reinforced welded fluke | Sharp fluke edges and tips | Shark-tooth / serrated penetration features | Stabilizing members according to approved design | Optional hollow-fluke ballast provision when specified

Προορισμοί Σχεδιασμού και Μηχανικής των Σκληρών Θαλάσσιων Βυθών

• Οι κρίσιμες περιοχές της κορυφής και της άκρης της κορυφής ενισχύονται επειδή οι σκληροί θαλάσσιοι πυθμένα επιτρέπουν μόνο ρηχή διείσδυση, συγκεντρώνοντας ένα μεγάλο μέρος του επιβαρυνόμενου φορτίου κοντά στις κορυφές.
• Οι κοφτερές άκρες διείσδυσης και τα χαρακτηριστικά που μοιάζουν με δόντια βελτιώνουν την αρχική δαγκώση σε αρμόδια στρώματα του βυθού της θάλασσας σε σύγκριση με μια γενική διάταξη αγκυροβολίας με λεία άκρη.
• Η σταθερή γεωμετρία και η σταθεροποιητική διάταξη προορίζονται να υποστηρίξουν τον σωστό προσανατολισμό και μια σταθερή διαδρομή αντίστασης, αλλά η πραγματική συμπεριφορά εξαρτάται από τη γεωμετρία της γραμμής, την στρώση του εδάφους,φορτίο εγκατάστασης και μεταβλητότητα του θαλάσσιου βυθού.
• Προαιρετική βαλβίδα μέσα σε ένα κούφιο φλακ μπορεί να εξεταστεί για να βοηθήσει τον αρχικό προσανατολισμό και την διείσδυση σε ειδικές ρυθμίσεις ανάπτυξης.ο τύπος προκάτοχου και η διαδικασία ανάπτυξης πρέπει να σχεδιάζονται μαζί.
• Η κατασκευή από συγκολλημένες πλάκες χάλυβα επιτρέπει ένα ευρύ εύρος ονομαστικού βάρους, απαιτώντας όμως ελεγχόμενη ιχνηλασιμότητα υλικού, ειδικές διαδικασίες συγκόλλησης, ελέγχους διαστάσεων,Η NDT και η προστασία των μεταβολών υψηλού φορτίου.
• Η χωρητικότητα πρέπει να καθορίζεται με γεωτεχνική εκτίμηση και επαλήθευση εγκατάστασης ανά έργο και δεν πρέπει να αναφέρεται μόνο ως σταθερός πολλαπλασιαστής του ονομαστικού βάρους άγκυρας.

Προσαρμοσμένα χαρακτηριστικά

• Κατηγορία προϊόντος: Αγκυροβολητήρας υπεράκτιας αντίστασης → επιλέγεται ως μέρος ενός πλήρους συστήματος αγκυρώσεως και όχι ως αυτόνομο στοιχείο αγκυρώσεως πλοίου.
• Διαμόρφωση άγκυρας: Stevshark / MK5 τύπος σκληρού εδάφους → τελική μάρκα, εγκεκριμένος κατασκευαστής και κατάσταση σχεδίου πρέπει να επιβεβαιώνονται για κάθε παραγγελία.
• Ονομαστικό βάρος: 300·30.000 kg στον προμηθευόμενο πίνακα → βάρος είναι παράμετρος αναγνώρισης και χειρισμού, όχι ο μόνος χαρακτηρισμός χωρητικότητας.
• Ικανότητα του θαλάσσιου βυθού: Επαρκείς ή δύσκολα διαπερατούμενοι θαλάσσιοι βυθοί → εξακολουθεί να είναι υποχρεωτική η γεωτεχνική επαλήθευση που αφορά συγκεκριμένες τοποθεσίες.
• Υλικό: Πλάκα χάλυβα, ήπιος χάλυβας και χάλυβας υψηλής αντοχής → ακριβείς ποιότητες και κατάσταση θερμικής επεξεργασίας πρέπει να επιβεβαιώνονται με εγκεκριμένο σχέδιο.
• Κατεύθυνση φορτίου: Υπηρεσία κατά κύριο λόγο οριζόντιας ενσωμάτωσης ρύθμισης → η ικανότητα κάθετου φορτίου δεν δηλώνεται χωρίς ειδική ανάλυση.
• Επεξεργασία επιφάνειας: Ζαχαρώδης μπογιά, αντιασβλεπτική επίστρωση ή προσαρμοσμένο σύστημα offshore → πρέπει να προσδιοριστεί το πάχος του ξηρού φιλμ και η ποιότητα της παρασκευής.
• Πεδίο εφαρμογής της επιθεώρησης: υλικό, συγκόλληση, NDT, διαστάσεις, βάρος και επαλήθευση της απόδειξης / εγκατάστασης, όπως απαιτείται → πεδίο εφαρμογής που συμφωνήθηκε πριν από την παραγωγή.
• Κατάσταση προμήθειας: Προμηθεύεται μέσω εταίρων παραγωγής → η ταυτότητα του κατασκευαστή, η έγκριση κατηγορίας και ο δρόμος πιστοποίησης επιβεβαιώνονται στο στάδιο της προσφοράς.

Πώς Λειτουργεί

Anchor is landed and correctly oriented on the seabed → Mooring line applies a controlled horizontal pull → Sharp fluke tips initiate penetration → Anchor drags and embeds while soil resistance develops in front of the fluke → Installation / proof load confirms the set → Anchor remains operated within the approved mooring-load envelope

Εφαρμογές

Permanent offshore moorings | Semi-permanent mooring spreads | Mobile offshore units when selected by mooring analysis | Dredging reaction anchors | Marine construction projects | Offshore energy and floating-structure moorings | Hard-seabed anchor locations

Πλεονεκτήματα επιθεώρησης, πιστοποίησης και προμήθειας

Η επιθεώρηση και η πιστοποίηση μπορούν να οργανωθούν σύμφωνα με την εγκεκριμένη πηγή παραγωγής, τις προδιαγραφές του έργου, το σχέδιο ιχνηλασιμότητας υλικών, το πεδίο της συγκόλλησης και της NDT,απαίτηση δοκιμής φορτίου ή επαλήθευσης εγκατάστασηςΗ έγκριση τύπου ή η πιστοποίηση κλάσης δεν πρέπει να θεωρείται, εκτός εάν επιβεβαιώνεται ειδικά για τον επιλεγμένο κατασκευαστή, το μέγεθος της άγκυρας και το πεδίο εφαρμογής της παραγγελίας.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Πώς πρέπει να επιλέγεται το σωστό βάρος άγκυρας Stevshark MK5;

Α1: Το ονομαστικό βάρος είναι μόνο μια αρχική αναφορά μεγέθους.γεωμετρία γραμμής αγκυροβολίας, επιτρεπόμενη απόσταση αντίστασης, στόχο φόρτωσης εγκατάστασης και βάση έγκρισης του σχεδίου.

Ε2: Γιατί χρησιμοποιείται αυτή η άγκυρα για σκληρούς θαλάσσιους πυθμένα αντί για μια γενική άγκυρα αντίστασης;

Α2: Η διαμόρφωση σκληρού εδάφους χρησιμοποιεί ενισχυμένες κρίσιμες περιοχές, κοφτερές άκρες και άκρες και χαρακτηριστικά διείσδυσης που μοιάζουν με δόντια.Τα χαρακτηριστικά αυτά αντιμετωπίζουν την ρηχή διείσδυση και την συγκεντρωμένη φόρτιση από την επιφάνεια του νερού σε κατάλληλα εδάφη., αλλά η επιτυχής απόδοση εξακολουθεί να εξαρτάται από το πραγματικό προφίλ του θαλάσσιου βυθού και τη μέθοδο εγκατάστασης.

Ε3: Μπορεί αυτή η άγκυρα ενσωμάτωσης σύρματος να αντέξει κάθετα φορτία αγκυροβολίας;

Α3: Μια συμβατική άγκυρα ενσωμάτωσης αντίστασης είναι κυρίως κατάλληλη για οριζόντια ή σχεδόν οριζόντια φορτώματα.Μια άγκυρα κάθετου φορτίου ή άλλος τύπος θεμέλιου μπορεί να είναι πιο κατάλληλος όταν η ανύψωση είναι μια περίπτωση ελέγχου φορτίου.
