Ζυγισμένη Flipper Delta HHP Άγκυρα για Offshore Mooring Συστήματα
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Δέλτα High Holding Power Anchor | Υλικό: | Ανοξείδωτο, Ήπιο Χάλυβα. |
|---|---|---|---|
| Ονομαστικό βάρος: | 300KG-27000KG | Επεξεργασία Επιφανειών: | Μαύρο χρώμα πίσσας, αντι-οξυδώνοντας χρώμα ή προσαρμοσμένος |
| Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, κ.λπ. | ||
| Επισημαίνω: | Του δέλτα άγκυρα βατραχοπέδιλων,Του δέλτα άγκυρα βατραχοπέδιλων HHP,Του δέλτα υψηλή άγκυρα δύναμης εκμετάλλευσης |
||
Περιγραφή προϊόντων
Ζυγισμένη Flipper Delta HHP Άγκυρα για Offshore Mooring Συστήματα
Επισκόπηση του προϊόντος
Η συγκολλημένη άγκυρα Flipper Delta υψηλής ισχύος στερέωσης παρέχεται για υπεράκτιες αγκυροβολίες, βυθοκόπηση, αγκυροβολία και πλωτές κατασκευές όπου η διείσδυση του θαλάσσιου βυθού, η απόδοση στερέωσης,σύνδεση αλυσίδας άγκυραςΗ ανοιχτή κατασκευαστική γεωμετρία του συνδυάζει μια ευρεία συναρμολόγηση, ένα σχοινί, ένακαι σταθεροποιητική δομή για την υποστήριξη της ελεγχόμενης εγκατάστασης και της διείσδυσης σε κατάλληλα εδάφη του βυθού της θάλασσας.
Η παρούσα σελίδα καλύπτει τα ονομαστικά βάρη άγκυρας από 300 έως 27.500 kg με τη χρήση των διαστάσεων A·F από τα παρασχεμένα δεδομένα καταλόγου.Η τελική επιλογή θα πρέπει να βασίζεται στην ανάλυση της αγκυροβολίας του σχεδίου, απαιτούμενο φορτίο στάθμευσης, θαλάσσιο βυθό ή γεωτεχνικά δεδομένα, γωνία αγκυροβολίας, μέθοδος εγκατάστασης, διεπαφή άγκυρας-αλυσίδας και αλυσίδας, εγκεκριμένο σχέδιο του κατασκευαστή,και την απαιτούμενη κατηγορία ή το πεδίο ελέγχου από τρίτοΤο προϊόν προμηθεύεται μέσω εξειδικευμένων συνεργατών εργοστασίων, η πηγή παραγωγής και το πεδίο εφαρμογής του πιστοποιητικού επιβεβαιώνονται για κάθε παραγγελία.
Γρήγορες προδιαγραφές
- Τύπος προϊόντος: Ζυγισμένη άγκυρα Flipper Delta υψηλής αντοχής → ανοιχτή διαμόρφωση για συστήματα άγκυρας ανοικτής θάλασσας και σχετικές με την εκσκαφή.
- Όριο ονομαστικού βάρους: 300-27.500 kg → ευρύ φάσμα επιλογής για ειδικές για το έργο προσωρινές ή μόνιμες ρυθμίσεις αγκυροβολίας.
- Κατασκευή: Συγκρότημα συγκολλημένων πλάκων και σκελετών → ποιότητα υλικού, λεπτομέρειες συγκόλλησης, NDT και διαμετρικές ανοχές πρέπει να ακολουθούν το εγκεκριμένο σχέδιο.
- Αρχή συγκράτησης: Η ενσωματωμένη έκταση του φλουκ κινητοποιεί την αντίσταση του θαλάσσιου βυθού → η πραγματική χωρητικότητα συγκράτησης εξαρτάται από το έδαφος, το βάθος διείσδυσης, τη γωνία της γραμμής, την εγκατάσταση και την ανάλυση αγκυροβολίας.
- Διασύνδεση αλυσίδας άγκυρας: Η διάσταση σύνδεσης F περιλαμβάνεται στον παρασχεμένο πίνακα → ο τελικός δεσμός, το περιστρεφόμενο, ο τελικός κρίκος και η συμβατότητα της αλυσίδας πρέπει να ελέγχονται με σχέδιο.
- Επεξεργασία και μεταφορά: Μπορεί να υπάρχει δυνατότητα αποσυναρμολόγησης ή διαχωρισμένης παράδοσης → η μέθοδος συναρμολόγησης και η απαίτηση για ράφι άγκυρας εξαρτώνται από τον επιλεγμένο εργοστασιακό σχεδιασμό.
- Επεξεργασία επιφάνειας: Μαύρη βιθουμική επικάλυψη, αντι-διάβρωση ή επικάλυψη που καθορίζεται από το έργο → το τελικό σύστημα θα πρέπει να λαμβάνει υπόψη τις ζημίες από τη μεταφορά, την υπηρεσία βύθισης και τις απαιτήσεις επιθεώρησης.
- Πιστοποίηση: Η επιθεώρηση κατηγορίας και τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με το εγκεκριμένο σχέδιο και το πεδίο εφαρμογής της παραγγελίας → δεν παρέχονται όλα τα πιστοποιητικά της εταιρείας αυτόματα.
Βασικές τεχνικές παραμέτρους
| Ονομαστικό βάρος | Μέγεθος (mm) | |||||
| (kg) | Α | Β | Γ | D | Ε | F |
| 300 | 1,200 | 960 | 1,080 | 457 | 1,380 | Ø45 |
| 500 | 1,500 | 1,200 | 1,350 | 571 | 1,725 | Ø50 |
| 1,000 | 1,875 | 1,500 | 1,686 | 714 | 2,155 | Ø62 |
| 1,080 | 1,915 | 1,530 | 1,686 | 722 | 2,200 | Ø62 |
| 2,000 | 2,363 | 1,890 | 2,124 | 900 | 2,715 | Ø74 |
| 3,000 | 2,700 | 2,160 | 2,430 | 1,028 | 3,105 | Ø90 |
| 4,000 | 2,975 | 2,380 | 2,676 | 1,133 | 3,420 | Ø100 |
| 5,000 | 3,250 | 2,600 | 2,922 | 1,238 | 3,735 | Ø110 |
| 7,000 | 3,575 | 2,860 | 3,216 | 1,360 | 4,110 | Ø117 |
| 9,000 | 3,950 | 3,160 | 3,555 | 1,504 | 4,543 | Øl35 |
| 10,000 | 4,100 | 3,280 | 3,690 | 1,561 | 4,715 | Ø140 |
| 12,000 | 4,490 | 3,575 | 4,030 | 1,695 | 5,320 | Ø145 |
| 13,500 | 4,670 | 3,720 | 4,195 | 1,765 | 5,535 | Ø150 |
| 15,000 | 4,845 | 3,875 | 4,355 | 1,830 | 5,735 | Ø150 |
| 18,000 | 5,140 | 4,080 | 4,610 | 1,940 | 6,080 | Ø160 |
| 20,000 | 5,330 | 4,260 | 4,790 | 2,010 | 6,310 | Ø170 |
| 22,500 | 5,490 | 4,360 | 4,905 | 2,060 | 6,470 | Ø180 |
| 25,000 | 5,740 | 4,590 | 5,106 | 2,165 | 6,795 | Ø180 |
| 27,500 | 5,980 | 4,785 | 5,385 | 2,245 | 7,095 | Ø180 |
Οδηγός για την επιλογή και τη διερεύνηση αγκυροβόλων θέσεων ανοικτής θάλασσας
Βήμα 1: Επιβεβαίωση της αίτησης: υπεράκτια μονάδα, αποβρύχια, σημαδούρα αγκυροβολίας, κατασκευαστική διάχυση, πλωτή δομή, προσωρινή αγκυροβολή ή μόνιμη αγκυροβολή,μαζί με το βάθος νερού και την προβλεπόμενη διάρκεια ζωής.
Βήμα 2: Παροχή του απαιτούμενου φορτίου στάθμευσης άγκυρας από την ανάλυση σχεδίου αγκυρώσεως, συμπεριλαμβανομένης της σχεδιαστικής φόρτωσης, των παραγόντων ασφάλειας, της προετοιμασίας, του τύπου γραμμής αγκυρώσεως και της περιβαλλοντικής βάσης, εφόσον είναι διαθέσιμες.
Βήμα 3: Παροχή πληροφοριών για τον θαλάσσιο βυθό ή τις γεωτεχνικές πληροφορίες, συμπεριλαμβανομένου του τύπου εδάφους, του προφίλ στρώματος, των δεδομένων αντοχής ή πυκνότητας, της κλίσης του θαλάσσιου βυθού και των γνωστών εμποδίων,επειδή η διείσδυση και η απόδοση διατήρησης εξαρτώνται από το έδαφος.
Βήμα 4: Επιβεβαίωση του ονομαστικού βάρους της άγκυρας, της εγκεκριμένης γεωμετρίας της άγκυρας, της ρύθμισης από την άγκυρα προς την άγκυρα, της μεθόδου χειρισμού της άγκυρας, της ποιότητας και της διάμετρου της αλυσίδας, του τελικού κρίκου, της αλυσίδας, του περιστρεφόμενου,και απαιτούμενες διαστάσεις σύνδεσης.
Βήμα 5: Επιβεβαίωση της ποιότητας του υλικού, του προτύπου κατασκευής, της διαδικασίας συγκόλλησης, του πεδίου εφαρμογής της NDT, της ανοχής διαστάσεων, της σήμανσης, της ιχνηλασιμότητας, της προστασίας από τη διάβρωση,και εάν απαιτείται αποσυναρμολόγηση μεταφοράς ή ράφι άγκυρας.
Βήμα 6: Επιβεβαίωση της έγκρισης και του πεδίου δοκιμής πριν από την προσφορά: εγκεκριμένο σχέδιο, HHP ή άλλη ονομασία κλάσης, δοκιμή αποδείξεων, πιστοποιητικά υλικών, πιστοποιητικό κατασκευαστή, μάρτυρας επιθεωρητή,και τελική δέσμη εγγράφων.
Βήμα 7: Παροχή της ποσότητας, του ονόματος του έργου ή του σκάφους, του προορισμού παράδοσης, της απαιτούμενης ημερομηνίας παράδοσης, των περιορισμών συσκευασίας, των περιορισμών ανύψωσης και χειρισμού, καθώς και του σχετικού σχεδίου αγκυρώσεως ή GA.
Κατασκευή άγκυρας και σύνδεση
Welded open fluke assembly | Central shank | Crown / hinge and stabilizing geometry | Chain or shackle connection point | Project-specific fluke setting | Optional transport-disassembly arrangement | Protective coating
Χαρακτηριστικά διείσδυσης, συγκράτησης και χειρισμού
- Η ανοιχτή κατασκευή επιτρέπει στο έδαφος του θαλάσσιου βυθού να ρέει γύρω από την άγκυρα κατά την τοποθέτηση και υποστηρίζει την προοδευτική διείσδυση όταν η γεωμετρία ταιριάζει με την κατάσταση του εδάφους.
- Μια σχετικά μεγάλη αποτελεσματική περιοχή απορροής αναπτύσσει αντίσταση εδάφους μετά την ενσωμάτωση, η οποία αποτελεί την κύρια βάση για την έννοια της υψηλής ισχύος συγκράτησης.
- Η σταθεροποιητική γεωμετρία έχει ως στόχο να μειώσει την ανεξέλεγκτη κυλίνδρωση και να βοηθήσει τις φλέβες να διατηρήσουν κατάλληλο προσανατολισμό διείσδυσης κατά τη διάρκεια της ρύθμισης της έλξης.
- Η πραγματική χωρητικότητα δεν καθορίζεται μόνο από το βάρος της άγκυρας· επηρεάζεται από το προφίλ του εδάφους, το βάθος διείσδυσης, τη γωνία διαρροής, την ανύψωση της γραμμής, το φορτίο εγκατάστασης, τη γεωμετρία της άγκυρας,και τους επιλεγμένους παράγοντες ασφάλειας σχεδιασμού.
- Η διάταξη "φλουκ-στραβός" θα πρέπει να επιλεγεί ή να επιβεβαιώνεται για το σχέδιο θαλάσσιου βυθού και το εγκεκριμένο σχέδιο.Σε μια άγκυρα καταλόγου δεν θα πρέπει να αποδίδεται καθολική τιμή κράτησης χωρίς επαλήθευση του σχεδίου.
- Η ανάπτυξη, η εγκατάσταση, η ανάκτηση, ο χειρισμός στο κατάστρωμα και η μεταφορά απαιτούν συγκεκριμένη διαδικασία χειρισμού άγκυρας ανάλογα με το βάρος της άγκυρας, τον εξοπλισμό του σκάφους, τα σημεία ανύψωσης,και ρύθμιση σύνδεσης.
Κατασκευή, δοκιμές και έλεγχος εφοδιασμού
- Η συγκολλημένη κατασκευή απαιτεί ελεγχόμενη κοπή πλάκας, σχηματισμό, τοποθέτηση, ευθυγράμμιση του σχοινιού και της πλάκας, καθώς και έλεγχο διαστάσεων ώστε να διατηρείται η εγκεκριμένη γεωμετρία.
- Η προμηθευόμενη προδιαγραφή απαριθμεί τον ήπιο χάλυβα και τον ανοξείδωτο χάλυβα· πρέπει να επιβεβαιωθεί η τελική ποιότητα, οι μηχανικές ιδιότητες, η συγκόλληση, η αντοχή, η αντοχή στη διάβρωση και η αποδοχή της κατηγορίας.Οι άγκυρες HHP συνήθως εξαρτώνται από εγκεκριμένες προδιαγραφές υλικών υψηλής αντοχής ή υψηλής αντοχής, και όχι από γενική περιγραφή υλικού..
- Το WPS/PQR, η κατάρτιση των συγκολλητών, ο έλεγχος της προθερμότητας και της εισόδου θερμότητας και η NDT των κρίσιμων συγκόλλησεων πρέπει να ακολουθούν το εγκεκριμένο σχέδιο κατασκευής και επιθεώρησης κατηγορίας.
- Οι δοκιμές αποδεικτικών στοιχείων, η επαλήθευση της ισχύος κράτησης, οι δοκιμές υλικών και η παρουσία του επιθεωρητή εξαρτώνται από το έργο και την τάξη.Θα πρέπει να ορίζονται πριν από την αγορά και δεν θεωρούνται ως τυποποιημένα παραδοτέα.
- Η σύνδεση της αλυσίδας πρέπει να ελέγχεται ως πλήρης διαδρομή φορτίου, συμπεριλαμβανομένης της σύνδεσης άγκυρας, της αλυσίδας αλυσίδας, του τελικού συνδέσμου, του περιστρεφόμενου ή του προκάτοχου, του βαθμού της αλυσίδας και τυχόν διαστασιακών μεταβολών.
- Δεδομένου ότι το προϊόν αυτό προμηθεύεται μέσω συνεργατών εργοστασίων, η προσφορά θα πρέπει να προσδιορίζει την πηγή κατασκευής, το εγκεκριμένο σχέδιο, τον εκδότη πιστοποιητικού, το πεδίο δοκιμής,και την ιχνηλασιμότητα εγγράφων που ισχύουν για την προσφερόμενη άγκυρα.
Προσαρμοσμένα χαρακτηριστικά
- Τύπος προϊόντος: Ζυγισμένη άγκυρα Flipper Delta HHP → κατασκευασμένη άγκυρα ανοικτού διαρροής για εφαρμογές αγκυροβολίας ανοικτής θάλασσας και σχετικές με την εκσκαφή.
- Κατάσταση εφοδιασμού: Διανομέας / εφοδιασμός έργου → το προϊόν προέρχεται από ειδικευμένους κατασκευαστές αγκυρώσεων και δεν παρουσιάζεται ως εγχώρια κατασκευασμένο.
- Ονομαστικό βάρος: 300·27.500 kg → επιλέξτε ανάλογα με τις απαιτήσεις μηχανικής στερέωσης, την κατάσταση του βυθού της θάλασσας, τη μέθοδο εγκατάστασης και τον εγκεκριμένο σχεδιασμό άγκυρας.
- Κατασκευή: Κατασκευή συγκολλημένου χάλυβα → κρίσιμη γεωμετρία, ποιότητα συγκόλλησης, NDT και έλεγχο διαστάσεων ακολουθούν το εγκεκριμένο σχέδιο και σχέδιο επιθεώρησης.
- Υλικό: Ελαφρύ χάλυβα / χάλυβα υψηλής αντοχής που έχει εγκριθεί από το έργο· ανοξείδωτο χάλυβα υπόκειται σε επιβεβαίωση → απαιτείται η αποδοχή της ακριβούς ποιότητας και της κατηγορίας πριν από την παραγγελία.
- Δυνατότητα στάθμευσης: το ειδικό για το έργο → ονομαστικό βάρος δεν πρέπει να μετατρέπεται απευθείας σε εγγυημένο φορτίο στάθμευσης χωρίς αγκυροβόληση και γεωτεχνική επαλήθευση.
- Σύνδεση αλυσίδας: Διάσταση F συν εγκεκριμένη λεπτομέρεια συνδέσμου → διάμετρος αλυσίδας, βαθμός, τελικός κρίκος, αλυσίδα και περιστροφή πρέπει να επιβεβαιώνονται ως ένα σύστημα.
- Επεξεργασία επιφάνειας: Μαύρη βιθουμινής μπογιά, αντι-διάβρωση μπογιά ή προσαρμοσμένη επικάλυψη → τελική επικάλυψη και επιθεώρηση ακολουθούν την έκθεση και τις προδιαγραφές του έργου.
- Απαιτούμενη πιστοποίηση: Διαθέσιμη ανάλογα με το πεδίο εφαρμογής του έργου → ο εγκεκριμένος σχεδιασμός, η δοκιμή αποδεικτικών στοιχείων, η έρευνα για την τάξη και η τεκμηρίωση πρέπει να αναφέρονται στις προδιαγραφές αγοράς.
Πώς Λειτουργεί
Anchor is deployed with the flukes oriented toward the seabed → A controlled setting pull stabilizes and rotates the anchor into the penetration direction → Open fluke geometry enters the soil → Embedded fluke area mobilizes seabed resistance → Mooring load transfers through the shank and connector into the anchor chain → Retrieval follows the approved anchor-handling procedure
Εφαρμογές
Offshore temporary mooring systems | Dredgers and marine construction spreads | Mooring buoys | Floating pontoons and marine structures | Offshore units subject to project design | Anchor-and-chain replacement packages
Πιστοποιητικά & Supply Scope
Η επιθεώρηση κατάταξης και η πιστοποίηση μπορούν να οργανωθούν σύμφωνα με τον εγκεκριμένο τύπο ή το σχέδιο, την έγκριση του κατασκευαστή, την ιχνηλασιμότητα του υλικού, την απαίτηση δοκιμής αποδείξεων,και παρουσία του επιθεωρητήΗ διαθεσιμότητα εξαρτάται από την επιβεβαίωση της παραγγελίας και την έγκριση της τάξης.
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.
Το προαιρετικό πεδίο συντονισμένης προμήθειας μπορεί να περιλαμβάνει αλυσίδα άγκυρας, άγκυρα D-shackle ή σύνδεσμο σχεδίου, περιστρεφόμενο / προκάτοχο, ράφι άγκυρας, πιστοποιητικά δοκιμών, σχέδιο συσκευασίας και διάταξη μεταφοράς,υπό την επιφύλαξη επιβεβαιωμένων προδιαγραφών.

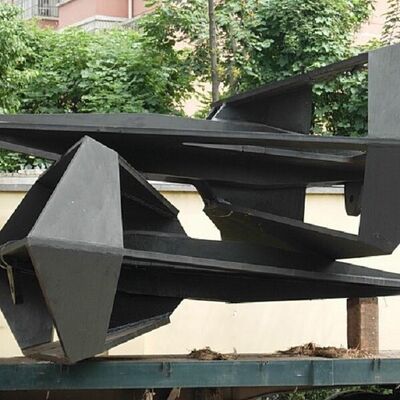

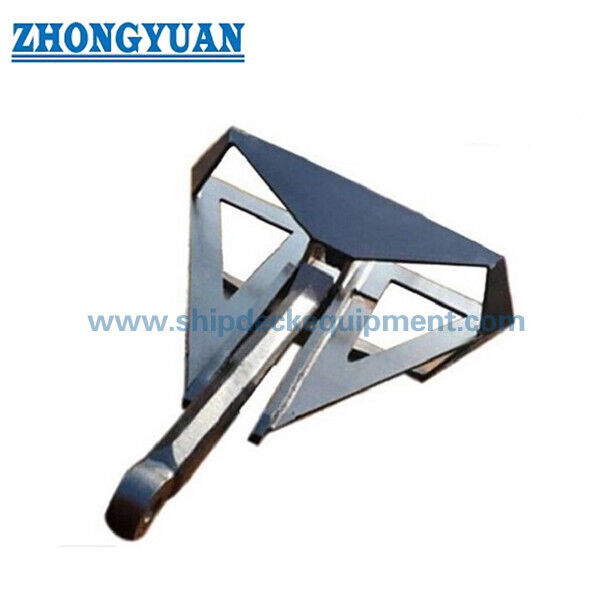

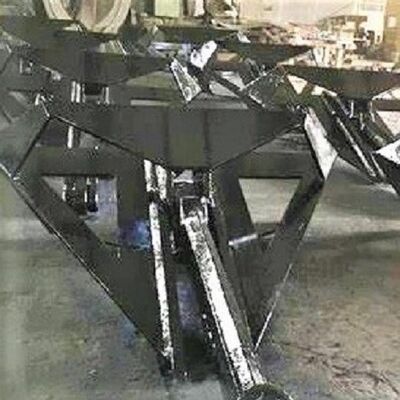

Σχέδιο & Φωτογραφίες
Γενικές ερωτήσεις
Ε1: Πώς πρέπει να επιλέγεται το σωστό βάρος άγκυρας Flipper Delta;
Α1: Χρησιμοποιήστε το απαιτούμενο φορτίο συγκράτησης από την ανάλυση αγκυροβολίας μαζί με τα δεδομένα του θαλάσσιου βυθού, τη γωνία γραμμής, τη μέθοδο εγκατάστασης, τη γεωμετρία άγκυρας και τους παράγοντες ασφάλειας του έργου.Το ονομαστικό βάρος άγκυρας αποτελεί μόνο μία από τις εισροές επιλογής και δεν θα πρέπει να αντιμετωπίζεται ως η εγγυημένη χωρητικότητα.
Ε2: Η περιγραφή του HHP παρέχει καθολική τιμή ισχύος συγκράτησης;
Α2: Αριθ. Η HHP είναι σχεδιασμός ή κατηγορία έγκρισης άγκυρας και όχι ένα ενιαίο χαρακτηριστικό kN που ισχύει για κάθε βυθό και εγκατάσταση.και οι απαιτήσεις κατηγορίας πρέπει να επιβεβαιωθούν για το έργο.
Ε3: Μπορεί η αλυσίδα άγκυρας και η αλυσίδα άγκυρας να προμηθευτούνται ως παρόμοια συσκευασία;
Α3: Ναι, η προμήθεια μπορεί να συντονιστεί όταν η διάμετρος και η ποιότητα της αλυσίδας, το συνολικό μήκος, οι τελικοί κρίκοι, οι αλυσίδες, οι στροφές, το πεδίο δοκιμής και πιστοποίησης, η προστασία από τη διάβρωση, η συσκευασία,και οι απαιτήσεις παράδοσης παρέχονταιΤο σχέδιο σύνδεσης άγκυρας πρέπει να ελέγχεται πριν από την τελική προσφορά.
