Αγκυροδεμένη Αλυσίδα Προπονητής Γύρισμα 14 ∙ 162 χιλιοστά

Αλυσίδα ΆγκυραςΠρόσθιο Στρεβλωτήριο | 14–162 mm

Επισκόπηση Προϊόντος

Το στρεβλωτήριο πρόσθιας αλυσίδας άγκυρας είναι ένα περιστρεφόμενο εξάρτημα που χρησιμοποιείται σε διάταξη σύνδεσης αλυσίδας άγκυρας πλοίου για τη μείωση της υπερβολικής συσσώρευσης στρέψης όταν η άγκυρα και η αλυσίδα αλλάζουν προσανατολισμό. Συνδέεται μεταξύ συμβατών εξαρτημάτων αλυσίδας άγκυρας και μεταφέρει την αξονική τάση της αλυσίδας μέσω των φερόντων φορτίο ματιών του, επιτρέποντας παράλληλα σχετική περιστροφή γύρω από τον άξονα της αλυσίδας. Το αντικείμενο αποτελεί μέρος του συστήματος αγκύρωσης και δεν πρέπει να περιγράφεται ή να επιλέγεται ως γενικό υλικό ανύψωσης.

Η παρεχόμενη προδιαγραφή καλύπτει κατασκευή από σφυρήλατο χάλυβα ή χυτοχάλυβα, γαλβανισμένη ή προσαρμοσμένη επιφανειακή επεξεργασία και εύρος ονομαστικής διαμέτρου από 14 έως 162 mm. Ο λεπτομερής πίνακας παραμέτρων που παρέχεται για αυτήν τη σελίδα καλύπτει από 14 έως 46 mm. Το ισχύον πρόγραμμα βαθμού U2 ή U3, ο βαθμός υλικού, η θερμική επεξεργασία, οι διαστάσεις άνω των 46 mm, το πεδίο δοκιμών, η σήμανση και η τεκμηρίωση ταξινόμησης πρέπει να επιβεβαιωθούν έναντι του εγκεκριμένου σχεδίου και της προδιαγραφής παραγγελίας πριν από την παραγωγή.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Στρεβλωτήριο αλυσίδας άγκυρας 360° → περιστρεφόμενο εξάρτημα για τη διάταξη αλυσίδας στο άκρο της άγκυρας.
• Βαθμός αλυσίδας: U2 ή U3 → ο βαθμός πρέπει να επιβεβαιωθεί επειδή τα φορτία δοκιμής και θραύσης είναι ειδικά για τον βαθμό.
• Ονομαστική διάμετρος: 14–162 mm → οι παρεχόμενες λεπτομερείς διαστάσεις και τα φορτία καλύπτουν επί του παρόντος από 14–46 mm.
• Παρεχόμενο εύρος φορτίου για 14–46 mm: 82–837 kN φορτίο δοκιμής και 116–1170 kN φορτίο θραύσης → καμία από τις δύο τιμές δεν είναι SWL.
• Κατασκευή: σφυρήλατος χάλυβας ή χυτοχάλυβας → η ακριβής ποιότητα υλικού, η θερμική επεξεργασία και η διαδρομή κατασκευής πρέπει να επιβεβαιωθούν.
• Επιφανειακή επεξεργασία: γαλβανισμένη ή προσαρμοσμένη → η μέθοδος και το πάχος της επίστρωσης ακολουθούν την εγκεκριμένη προδιαγραφή παραγγελίας.
• Συμβατότητα σύνδεσης: επιλέξτε με γειτονικούς κρίκους, κρίκους σύνδεσης, γεωμετρία ματιού και διάκενο άρθρωσης → η διάμετρος από μόνη της δεν επαρκεί.
• Πιστοποίηση και δοκιμές: διαθέσιμες σύμφωνα με τις απαιτήσεις του έργου → επιβεβαιώστε την κλάση, το πεδίο παρακολούθησης, την ιχνηλασιμότητα και την τεκμηρίωση δοκιμών πριν από την προσφορά.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Εντολής

Βήμα 1: Επιβεβαιώστε την απαιτούμενη διαμόρφωση προϊόντος: μεμονωμένο στρεβλωτήριο, κρίκος σύνδεσης με στρεβλωτήριο, πρόσθιο στρεβλωτήριο ή πλήρες συγκρότημα σύνδεσης αλυσίδας άγκυρας.

Βήμα 2: Επιβεβαιώστε την ονομαστική διάμετρο αλυσίδας και τον βαθμό αλυσίδας U2 ή U3 από το εγκεκριμένο πρόγραμμα αλυσίδας άγκυρας του σκάφους.

Βήμα 3: Επιβεβαιώστε τους γειτονικούς κοινούς κρίκους, τους μεγεθυμένους κρίκους, τους τελικούς κρίκους, τους κρίκους σύνδεσης ή τους κρίκους άγκυρας, συμπεριλαμβανομένων των διαστάσεων του ματιού και του διάκενου άρθρωσης.

Βήμα 4: Επιβεβαιώστε τη σφυρήλατη ή χυτή κατασκευή, την ακριβή ποιότητα χάλυβα, τη θερμική επεξεργασία, την ανοχή διαστάσεων, την κατεργασία και την απαίτηση μη καταστροφικής εξέτασης.

Βήμα 5: Επιβεβαιώστε τη γαλβάνιση ή άλλη φινίρισμα, τη σήμανση του προϊόντος, την ιχνηλασιμότητα αριθμού θερμικής επεξεργασίας, το πιστοποιητικό υλικού, το αρχείο δοκιμής φορτίου, την κλάση ταξινόμησης και το πεδίο παρακολούθησης.

Βήμα 6: Παρέχετε ποσότητα, τύπο σκάφους, κατάσταση νέας κατασκευής ή αντικατάστασης, εγκεκριμένο σχέδιο ή σαφείς φωτογραφίες, προορισμό παράδοσης και απαιτούμενο χρόνο παράδοσης.

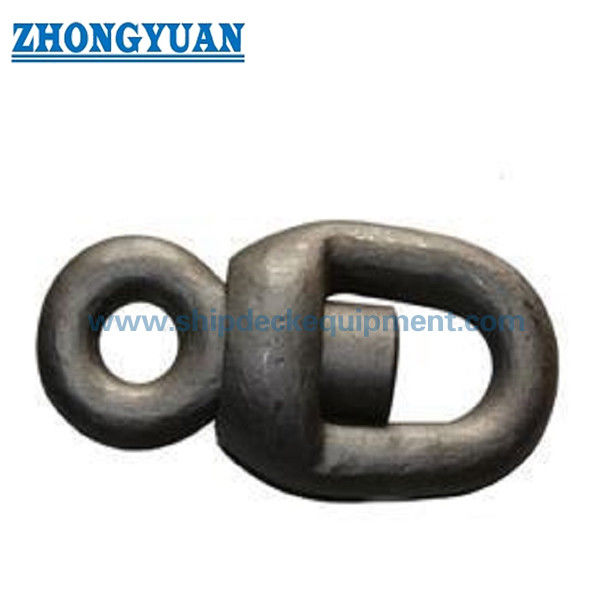

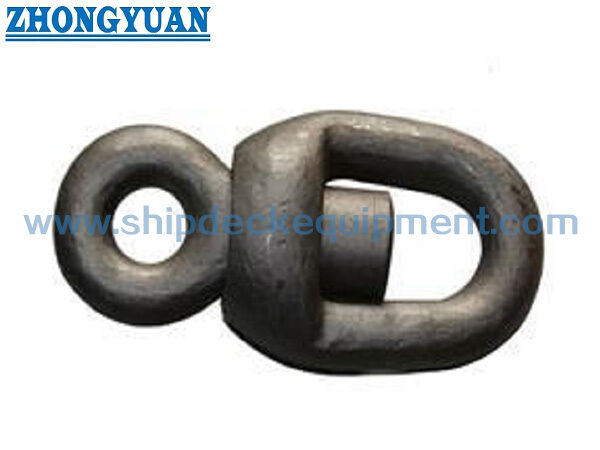

Δομή

Μάτι άνω σύνδεσης | Κεντρικό περιστρεφόμενο σώμα στρεβλωτηρίου | Μάτι κάτω σύνδεσης | Στρογγυλεμένες μεταβάσεις φέροντος φορτίου | Κατασκευή από σφυρήλατο ή χυτοχάλυβα | Γαλβανισμένο ή καθορισμένο φινίρισμα

Υλικό, Δοκιμές Φορτίου & Πλεονεκτήματα Ποιότητας

• Το στρεβλωτήριο παρέχει σχετική περιστροφή στη διάταξη αλυσίδας στο άκρο της άγκυρας, βοηθώντας στη μείωση της υπερβολικής μεταφοράς στρέψης στο καλώδιο αλυσίδας με συνδέσμους.
• Η ονομαστική διάμετρος πρέπει να ταιριάζει με το πρόγραμμα αλυσίδας, ενώ πρέπει επίσης να ελέγχονται το συνολικό μήκος, το πλάτος, το άνοιγμα του ματιού, η γεωμετρία των γειτονικών εξαρτημάτων και ο διαθέσιμος χώρος άρθρωσης.
• Για σφυρήλατα τεμάχια, η ποιότητα χάλυβα, η μείωση σφυρηλάτησης, η θερμική επεξεργασία, η κατεργασία, ο έλεγχος διαστάσεων, οι μηχανικές δοκιμές και οι NDT πρέπει να ακολουθούν την εγκεκριμένη διαδικασία κατασκευής.
• Για χυτά τεμάχια, η ποιότητα χυτοχάλυβα, η θερμική επεξεργασία, η ακεραιότητα της χύτευσης, η κατεργασία, ο έλεγχος διαστάσεων και οι NDT πρέπει να καθορίζονται ξεχωριστά από τη σφυρήλατη διαδρομή.
• Οι περιστρεφόμενες και οι επιφάνειες σύνδεσης πρέπει να παρέχουν την κίνηση και το διάκενο που αναφέρονται στο εγκεκριμένο σχέδιο χωρίς υπερβολικό παιχνίδι ή παρεμβολές.
• Τα φορτία δοκιμής και θραύσης ειδικά για τον βαθμό πρέπει να επιβεβαιωθούν. Η πλήρης σύνδεση αλυσίδας άγκυρας περιορίζεται από το λιγότερο κατάλληλο εξάρτημα στη διαδρομή φορτίου.
• Μετά τη γαλβάνιση ή την επίστρωση, πρέπει να ελέγχονται οι διαστάσεις, οι σημάνσεις, η εφαρμογή της σύνδεσης και η κατάσταση περιστροφής όπου η συσσώρευση της επίστρωσης θα μπορούσε να επηρεάσει τη συναρμολόγηση.
• Τα έγγραφα επιθεώρησης μπορούν να περιλαμβάνουν πιστοποιητικά υλικού, αναφορές διαστάσεων, αναφορές NDT, αρχεία δοκιμής φορτίου, αρχεία παρακολούθησης κλάσης, σήμανση προϊόντος και αρχεία επίστρωσης σύμφωνα με το συμφωνημένο πεδίο παραγγελίας.

Προσαρμοσμένα Χαρακτηριστικά

• Κατηγορία προϊόντος: Αξεσουάρ αλυσίδας άγκυρας → χρησιμοποιείται σε σύστημα αγκύρωσης πλοίου, όχι σε γενική χρήση ανύψωσης.
• Λειτουργία: Περιστρεφόμενη σύνδεση αλυσίδας → βοηθά στη μείωση της υπερβολικής συσσώρευσης στρέψης στη διάταξη αλυσίδας στο άκρο της άγκυρας.
• Περιστροφή: Ονομασία 360° → επιτρέπει σχετική περιστροφή γύρω από τον άξονα της αλυσίδας. η πραγματική κίνηση εξαρτάται από το φορτίο, την ευθυγράμμιση, τη φθορά, τη διάβρωση και τη γεωμετρία της σύνδεσης.
• Ονομαστική Διάμετρος: 14–162 mm → επιλέξτε από το εγκεκριμένο πρόγραμμα αλυσίδας άγκυρας με συνδέσμους και τα αντίστοιχα εξαρτήματα.
• Βαθμός Αλυσίδας: U2 / U3 → χρησιμοποιήστε τον σωστό υλικό και πρόγραμμα φορτίου ειδικά για τον βαθμό.
• Υλικό: Σφυρήλατος χάλυβας ή χυτοχάλυβας → η ακριβής ποιότητα χάλυβα και η κατάσταση θερμικής επεξεργασίας πρέπει να επιβεβαιωθούν.
• Επιφανειακή Επεξεργασία: Γαλβανισμένο ή προσαρμοσμένο → το σύστημα επίστρωσης, το πάχος και τα κριτήρια αποδοχής είναι ειδικά για το έργο.
• Βάση Φορτίου: Φορτίο Δοκιμής και Φορτίο Θραύσης → καμία από τις δύο τιμές δεν είναι SWL ή επιτρεπόμενο ωφέλιμο φορτίο.
• Αναφορά Προτύπου: Το ISO 1704:2022 μπορεί να ισχύει για εξαρτήματα αλυσίδας άγκυρας με συνδέσμους → η πραγματική συμμόρφωση πρέπει να επιβεβαιωθεί από το εγκεκριμένο σχέδιο και την απαίτηση κλάσης.
• Απαίτηση Πιστοποιητικού: Διαθέσιμο σύμφωνα με το πεδίο του έργου → ο τύπος πιστοποιητικού και η παρακολούθηση κλάσης πρέπει να συμφωνηθούν πριν από την παραγωγή.

Πώς Λειτουργεί

Η άγκυρα αλλάζει προσανατολισμό → Αναπτύσσεται περιστροφική στρέψη στα εξαρτήματα της αλυσίδας στο άκρο της άγκυρας → Το στρεβλωτήριο επιτρέπει σχετική περιστροφή μεταξύ των ματιών σύνδεσής του → Μειώνεται η υπερβολική μεταφορά στρέψης στο καλώδιο της αλυσίδας → Το αξονικό φορτίο της αλυσίδας εξακολουθεί να μεταφέρεται μέσω της επιβεβαιωμένης διάταξης σύνδεσης

Εφαρμογές

Συστήματα αγκύρωσης πλώρης πλοίων | Εξωτερικά τμήματα αλυσίδας άγκυρας | Διατάξεις σύνδεσης άγκυρας-αλυσίδας | Εμπορικά πλοία | Χύδην φορτηγά | Δεξαμενόπλοια | Πλοία μεταφοράς εμπορευματοκιβωτίων | Γενικά φορτηγά πλοία | Ρυμουλκά και σκάφη εργασίας | Έργα νέων κατασκευών και αντικαταστάσεων

Πιστοποιήσεις & Πλεονεκτήματα

Οι πιστοποιήσεις και η επιθεώρηση ταξινόμησης μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, την εγκεκριμένη διαδρομή κατασκευής, την ιχνηλασιμότητα υλικού, τη διαδικασία δοκιμών και το πεδίο επιθεώρησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

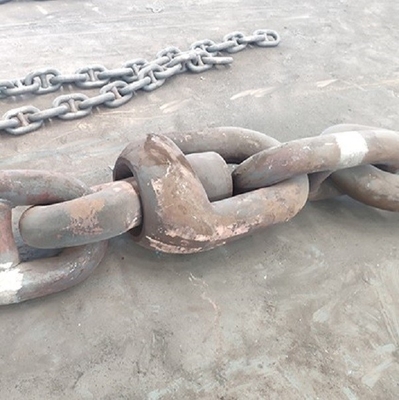

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Είναι το Φορτίο Δοκιμής και το Φορτίο Θραύσης το ίδιο με το SWL;

Α1: Όχι. Το Φορτίο Δοκιμής είναι μια καθορισμένη τιμή δοκιμής επαλήθευσης, ενώ το Φορτίο Θραύσης είναι μια ελάχιστη ή καταστροφική τιμή αντοχής. Καμία από τις δύο δεν είναι SWL. Η επιλογή πρέπει να ακολουθεί τον εγκεκριμένο βαθμό αλυσίδας, το πρόγραμμα εξαρτημάτων και τη βάση σχεδιασμού του συστήματος αγκύρωσης.

Ε2: Σημαίνει το 360° ότι το στρεβλωτήριο περιστρέφεται ελεύθερα υπό πλήρη τάση αλυσίδας;

Α2: Η ονομασία περιγράφει την προβλεπόμενη περιστροφική λειτουργία γύρω από τον άξονα της αλυσίδας. Η πραγματική κίνηση εξαρτάται από την ευθυγράμμιση, την τάση της αλυσίδας, τη γεωμετρία της σύνδεσης, τη φθορά, τη διάβρωση και την κατάσταση συντήρησης. Δεν πρέπει να προωθείται ως ελεύθερα περιστρεφόμενο υπό κάθε συνθήκη φορτίου.

Ε3: Ποιες πληροφορίες απαιτούνται για προσφορά;

Α3: Επιβεβαιώστε τη διαμόρφωση προϊόντος, την ονομαστική διάμετρο, τον βαθμό U2 ή U3, τους γειτονικούς κρίκους και κρίκους σύνδεσης, τη σφυρήλατη ή χυτή διαδρομή υλικού, την επιφανειακή επεξεργασία, το πεδίο δοκιμών και πιστοποιητικών, την ποσότητα, το σχέδιο ή τις φωτογραφίες, τον προορισμό παράδοσης και τον απαιτούμενο χρόνο παράδοσης.
