Επισκόπηση προϊόντος

Η αλυσίδα αγκυροβόλησης ανοικτής θαλάσσης με συγκόλληση φλας παρέχεται για μόνιμα ή προσωρινά συστήματα πρόσδεσης θέσης που χρησιμοποιούνται από πλωτές υπεράκτιες μονάδες και εγκαταστάσεις φόρτωσης ανοικτής θάλασσας. Οι τυπικές εφαρμογές του έργου περιλαμβάνουν συστήματα πρόσδεσης FPSO και FSO, πλωτές μονάδες παραγωγής, κινητές μονάδες υπεράκτιων γεωτρήσεων, αγκυροβολίες ενός σημείου, υπεράκτιες σημαδούρες και άλλες πλωτές υπεράκτιες κατασκευές. Κάθε σειρά αλυσίδας πρέπει να ορίζεται από την ονομαστική διάμετρο, τη διαμόρφωση ζεύξης, τον βαθμό, το συνεχές μήκος, τη διάταξη τελικής σύνδεσης, τα καθορισμένα φορτία δοκιμής, την υπηρεσία σχεδιασμού και την απαίτηση ταξινόμησης.

Προμηθεύουμε την αλυσίδα μέσω εξειδικευμένων κατασκευαστών αλυσίδας και συντονίζουμε το τεχνικό πεδίο εφαρμογής και την τεκμηρίωση. η σελίδα δεν παρουσιάζει την αλυσίδα ως εσωτερική κατασκευή. Η εγκεκριμένη οδός παραγωγής χρησιμοποιεί συνήθως έλαση ράβδου από κράμα χάλυβα, σχηματισμό θερμού συνδέσμου, συγκόλληση με φλας και ελεγχόμενη θερμική επεξεργασία, ακολουθούμενη από επιθεώρηση διαστάσεων, φόρτωση απόδειξης, δοκιμή θραύσης δείγματος, μηχανική δοκιμή και μη καταστροφική εξέταση σύμφωνα με τον επιλεγμένο κανόνα κατηγορίας και την εγκεκριμένη διαδικασία κατασκευής. Η μακροχρόνια υπηρεσία θαλασσινού νερού απαιτεί επίσης αναθεώρηση του επιδόματος διάβρωσης, κόπωσης, φθοράς, κάμψης εκτός επιπέδου, αλληλεπίδρασης βυθού, καθοδικής προστασίας και στρατηγικής επιθεώρησης για το συγκεκριμένο έργο.

Γρήγορες προδιαγραφές

• Κατηγορία προϊόντος: Προμήθεια αλυσίδας θέσεων-αγκυροβόλησης ανοικτής θάλασσας → προορίζεται για τμήματα αλυσίδας εντός τεχνικών συστημάτων αγκυροβόλησης ανοικτής θαλάσσης, όχι για γενική ανύψωση φορτίου.
• Ονομαστική διάμετρος αλυσίδας: 34–200 mm → η τελική διαθέσιμη διάμετρος εξαρτάται από την ποιότητα, τον τύπο ζεύξης, την εγκεκριμένη εργοστασιακή σειρά, τη χωρητικότητα της μηχανής δοκιμής και την απαίτηση κατηγορίας έργου.
• Διαμόρφωση συνδέσμου: Ο σύνδεσμος καρφιού ή ο κοινός σύνδεσμος χωρίς καρφιά → οι τελικοί σύνδεσμοι, οι μεγεθυσμένοι τελικοί σύνδεσμοι, οι σύνδεσμοι σύνδεσης, τα δεσμά και οι ειδικές διεπαφές παρέχονται σε εγκεκριμένα σχέδια όταν περιλαμβάνονται.
• Εύρος βαθμών: R3 / R3S / R4 / R4S / R5 ως καθιερωμένες ποιότητες αναφοράς → R6 και ο παρεχόμενος χαρακτηρισμός "RQ3" απαιτούν επιβεβαίωση έναντι του επιλεγμένου κανόνα κατηγορίας και εργοστασιακής έγκρισης.
• Οδός κατασκευής: Η έλαση χάλυβα, η θερμή διαμόρφωση, η συγκόλληση με φλας και η ελεγχόμενη θερμική επεξεργασία → τα αρχεία συγκόλλησης και θερμικής επεξεργασίας αποτελούν μέρος της εγκεκριμένης διαδικασίας κατασκευής.
• Πεδίο δοκιμής: Δοκιμή φορτίου απόδειξης, δοκιμή φορτίου θραύσης δείγματος, δοκιμές πρόσκρουσης εφελκυσμού και Charpy, επιθεώρηση διαστάσεων, οπτική επιθεώρηση και NDE → η ακριβής συχνότητα και η μαρτυρία ακολουθούν τον επιλεγμένο κανόνα κλάσης.
• Κατάσταση επιφάνειας: Αμμοβολή ή αμμοβολή, με μαύρη βαφή ή καθορισμένο φινίρισμα μετά την αποδοχή → η επίστρωση δεν υποκαθιστά το επίδομα διάβρωσης του έργου, την καθοδική προστασία ή τη διαχείριση ακεραιότητας.
• Πιστοποίηση: Η πιστοποίηση ταξινόμησης μπορεί να κανονιστεί μέσω του εγκεκριμένου κατασκευαστή → Το πεδίο εφαρμογής του πιστοποιητικού, η παρακολούθηση της έρευνας, η ιχνηλασιμότητα και η τεκμηρίωση πρέπει να συμφωνηθούν πριν από την παραγγελία.

Βασικές Τεχνικές Παράμετροι

Materia Property

Οδηγός επιλογής & έρευνας αλυσίδας πρόσδεσης

Βήμα 1: Καθορίστε την υπεράκτια εφαρμογή: FPSO, FSO, πλωτή μονάδα παραγωγής, μονάδα γεώτρησης, σημαδούρα, αγκυροβόληση ενός σημείου, προσωρινή εξάπλωση ή άλλη πλωτή κατασκευή. κατάσταση ζωής σχεδιασμού, βάθος νερού και θέση τμήματος αλυσίδας.

Βήμα 2: Επιβεβαιώστε την ονομαστική διάμετρο, τη διαμόρφωση μπουλονιού ή τη διαμόρφωση χωρίς καρφιά, τον βαθμό αλυσίδας, το απαιτούμενο συνεχές μήκος, τον αριθμό των μηκών αλυσίδας και τη διάταξη τελικού συνδέσμου / αξεσουάρ.

Βήμα 3: Παρέχετε τη βάση σχεδιασμού του έργου ή τα καθορισμένα φορτία δοκιμής απόδειξης και θραύσης. Το φορτίο δοκιμής θραύσης είναι μια τιμή αποδοχής κατασκευής και δεν πρέπει να χρησιμοποιείται ως SWL λειτουργίας.

Βήμα 4: Επιβεβαιώστε το όριο διάβρωσης, την απαίτηση επίστρωσης, τη διεπαφή καθοδικής προστασίας, την επαφή του βυθού της θάλασσας, τις ζώνες φθοράς, την αξιολόγηση της κόπωσης ή της κάμψης εκτός επιπέδου και τη φιλοσοφία επιθεώρησης κατά τη χρήση.

Βήμα 5: Επιβεβαίωση νηογνώμονα, ισχύουσα έκδοση κανόνων, εγκεκριμένη απαίτηση κατασκευαστή, μαρτυρία έρευνας, εύρος NDE, σήμανση, ιχνηλασιμότητα και πακέτο τεκμηρίωσης.

Βήμα 6: Παρέχετε ποσότητα, προορισμό παράδοσης, απαιτούμενο χρόνο παράδοσης, απαίτηση συσκευασίας / χειρισμού, διάταξη αλυσίδας, σχέδια διεπαφής και οποιαδήποτε εγκεκριμένη λίστα προμηθευτών ή προδιαγραφή έργου.

Διαμόρφωση αλυσίδας

Ράβδος από κράμα χάλυβα | Κοινοί σύνδεσμοι θερμής μορφής | Κλείσιμο με συγκολλημένο σύνδεσμο με φλας | Σύνδεσμος καρφιού ή γεωμετρία χωρίς καρφιά | Ελεγχόμενη θερμική επεξεργασία | Τελικοί σύνδεσμοι / μεγεθυσμένοι τερματικοί σύνδεσμοι / εξαρτήματα σύνδεσης σε εγκεκριμένο σχέδιο | Ανιχνεύσιμα συνεχή μήκη αλυσίδας

Πλεονεκτήματα κατασκευής, δοκιμών και προμήθειας

• Ο συντονισμός της προμήθειας γίνεται μέσω εξειδικευμένων εργοστασίων αλυσίδων, επιτρέποντας την ευθυγράμμιση της προσφοράς με την εγκεκριμένη διάμετρο, βαθμό, διαδρομή θερμικής επεξεργασίας, ικανότητα δοκιμής και εύρος ταξινόμησης.
• Η συγκόλληση με φλας κλείνει τον ίδιο τον σύνδεσμο της αλυσίδας. Το εξάρτημα μπουλονιού, όταν χρησιμοποιείται, αποτελεί ξεχωριστή λεπτομέρεια και πρέπει να ακολουθεί τους εγκεκριμένους περιορισμούς κατασκευής και συγκόλλησης για συγκεκριμένο βαθμό.
• Η θέρμανση με ράβδο, οι παράμετροι συγκόλλησης με φλας, η θερμική επεξεργασία, οι έλεγχοι διαστάσεων και τα αποτελέσματα των δοκιμών θα πρέπει να παραμένουν ανιχνεύσιμα στο συνεχές μήκος αλυσίδας και στο πακέτο πιστοποιητικών.
• Το πλήρες μήκος της αλυσίδας είναι στεγανοποιημένο σύμφωνα με τις ισχύουσες απαιτήσεις, ενώ η δοκιμή θραύσης εκτελείται σε αντιπροσωπευτικά δείγματα με την προβλεπόμενη συχνότητα δειγματοληψίας.
• Η οπτική επιθεώρηση και η NDE επικεντρώνονται στις επιφάνειες ζεύξης και στην περιοχή συγκόλλησης με φλας. Η MT, η UT ή άλλες εγκεκριμένες μέθοδοι, τα κριτήρια αποδοχής και η μαρτυρία έρευνας ορίζονται από τον κανόνα της επιλεγμένης τάξης.
• Μια υψηλότερη ποιότητα υλικού δεν είναι αυτόματο υποκατάστατο για μια χαμηλότερη ποιότητα. Η έγκριση κατασκευαστή, οι προδιαγραφές υλικού, ο σχεδιασμός συνδέσμων, οι παράμετροι συγκόλλησης, η θερμική επεξεργασία και οι δοκιμές είναι ειδικές για την κατηγορία.
• Για μόνιμες αγκυροβολίες, η επιλογή θα πρέπει να αντιμετωπίζει την κόπωση, την απώλεια διάβρωσης, τη φθορά διασύνδεσης, την κάμψη εκτός επιπέδου, την αλληλεπίδραση βυθού και τον σχεδιασμό διαχείρισης ακεραιότητας και όχι μόνο τον βαθμό εφελκυσμού.
• Η διατύπωση και η τεκμηρίωση του πιστοποιητικού συμφωνούνται πριν από την παραγωγή, μειώνοντας τον κίνδυνο αναντιστοιχίας μεταξύ της παραγγελίας αγοράς, του εγκεκριμένου πεδίου εφαρμογής του κατασκευαστή, του σχεδίου έρευνας τάξης και του τελικού πιστοποιητικού αλυσίδας.

Προσαρμοσμένα χαρακτηριστικά

• Ρόλος προμήθειας: Έμπορος αλυσίδας αγκυροβόλησης ανοικτής θάλασσας και προμηθευτής έργου → η κατασκευή αλυσίδας, η θερμική επεξεργασία, οι δοκιμές και η έρευνα τάξης πραγματοποιούνται από το εγκεκριμένο εργοστάσιο της αλυσίδας.
• Πρότυπη βάση αναφοράς: Διέπουν το ISO 20438 και οι απαιτήσεις αλυσίδας υπεράκτιων ελλιμενισμού για συγκεκριμένες κατηγορίες → τελική έκδοση σύμβασης και ερμηνεία κλάσης.
• Εύρος διαμέτρου: 34–200 mm → το πραγματικό εγκεκριμένο εύρος εξαρτάται από την ποιότητα, τον τύπο ζεύξης, την εργοστασιακή έγκριση και την ικανότητα δοκιμής.
• Τύπος συνδέσμου: Σύνδεσμος καρφιού / κοινός σύνδεσμος χωρίς καρφιά → Οι σύνδεσμοι και τα εξαρτήματα τέλους έργου απαιτούν εγκεκριμένα σχέδια διεπαφής.
• Βαθμός: R3 / R3S / R4 / R4S / R5 → R6 και η παρεχόμενη ονομασία RQ3 υπόκεινται σε επιβεβαίωση.
• Οδός κατασκευής: Θερμή διαμόρφωση + συγκόλληση με φλας + θερμική επεξεργασία → αρχεία διαδικασίας πρέπει να περιλαμβάνονται στον φάκελο επιθεώρησης όταν απαιτείται.
• Βάση δοκιμής: Φορτίο απόδειξης + φορτίο θραύσης δείγματος + μηχανική δοκιμή + NDE → οι τιμές και η συχνότητα ακολουθούν τον επιλεγμένο κανόνα κλάσης και την εγκεκριμένη προδιαγραφή.
• Φινίρισμα επιφάνειας: Βαμμένο με αμμοβολή και μαύρο χρώμα ή όπως καθορίζεται → Το επίδομα διάβρωσης και η καθοδική προστασία παραμένουν στοιχεία σχεδιασμού συστήματος.
• Τεκμηρίωση: Πιστοποιητικό αλυσίδας, αναφορές επιθεώρησης και δοκιμών, αναφορές NDE, ιχνηλασιμότητα υλικών, σημάνσεις και αρχεία κατασκευής → τελικός κατάλογος που θα συμφωνηθεί στην παραγγελία αγοράς.

Πώς λειτουργεί

Τα περιβαλλοντικά φορτία επιδρούν στην πλωτή μονάδα → Η τάση της γραμμής πρόσδεσης μεταφέρεται μέσω κάθε συνδέσμου αλυσίδας → Η γεωμετρία της αλυσίδας και το πλήρες σύστημα πρόσδεσης παρέχει δύναμη αποκατάστασης → Οι τερματικοί σύνδεσμοι και οι σύνδεσμοι μεταφέρουν το φορτίο στην άγκυρα ή στη βάση πρόσδεσης → Επιθεώρηση και διαχείριση ακεραιότητας παρακολούθησης φθοράς, διάβρωσης, παραμόρφωσης,

Εφαρμογές

Μόνιμοι ελλιμενισμοί FPSO και FSO | Πλωτές μονάδες παραγωγής | Κινητές υπεράκτιες μονάδες γεώτρησης | Συστήματα πρόσδεσης ενός σημείου | Συστήματα φόρτωσης ανοικτής θάλασσας | Υπεράκτιες σημαδούρες | Πλωτές υπεράκτιες κατασκευές | Προκαθορισμένα συστήματα πρόσδεσης | Εξαπλώνεται η προσωρινή πρόσδεση στη θάλασσα

Πιστοποιήσεις & Τεκμηρίωση

Η πιστοποίηση ταξινόμησης και η τεκμηρίωση έρευνας μπορούν να οργανωθούν σύμφωνα με την απαίτηση του έργου, το εγκεκριμένο πεδίο εφαρμογής του κατασκευαστή, την ισχύουσα έκδοση κανόνων και τη διαδικασία έγκρισης κατηγορίας. Η πιστοποίηση δεν θεωρείται ότι περιλαμβάνεται εκτός εάν αναφέρεται στην προσφορά και στην παραγγελία αγοράς.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers.

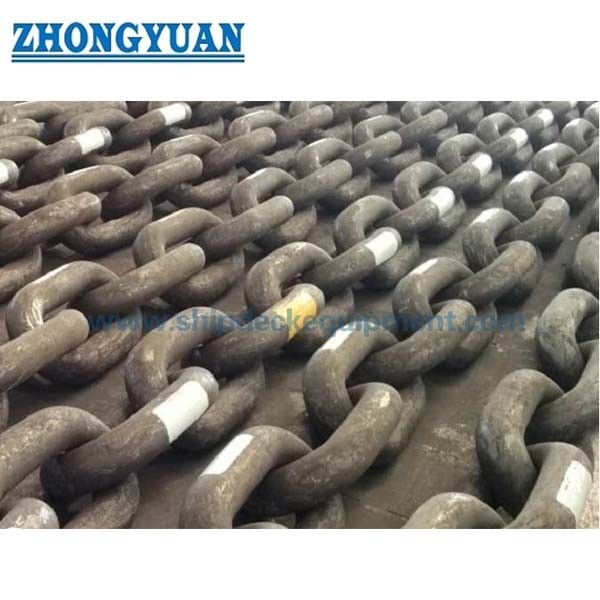

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Ποια είναι η κύρια διαφορά επιλογής μεταξύ του συνδέσμου καρφιού και της αλυσίδας αγκυροβόλησης ανοικτής θαλάσσης χωρίς καρφιά;

A1: Η αλυσίδα χωρίς καρφιά θεωρείται συνήθως για συστήματα μόνιμης πρόσδεσης με καθορισμένη διάρκεια ζωής και σχέδιο εγκατάστασης. Η αλυσίδα με καρφιά μπορεί να επιλεγεί όπου η σταθερότητα χειρισμού, η συμβατότητα τροχού αλυσίδας ή η εγκεκριμένη διάταξη έργου απαιτεί γεωμετρία με καρφιά. Η τελική επιλογή πρέπει να γίνει από τον σχεδιαστή ελλιμενισμού και να γίνει αποδεκτή από τον επιλεγμένο νηογνώμονα.

Ε2: Μπορεί το δημοσιευμένο φορτίο θραύσης να αντιμετωπιστεί ως ικανότητα λειτουργίας αλυσίδας ή SWL;

A2: Όχι. Το φορτίο απόδειξης και το δοκιμαστικό φορτίο θραύσης είναι τιμές κατασκευής και πιστοποίησης. Η επιτρεπόμενη τάση σχεδιασμού προσδιορίζεται από την πλήρη ανάλυση του συστήματος πρόσδεσης, τα κριτήρια οριακής κατάστασης, τους συντελεστές σχεδιασμού, την εκτίμηση κόπωσης, το επίδομα διάβρωσης, την κατάσταση της αλυσίδας και το ισχύον πρότυπο έργου.

Ε3: Ποιες πληροφορίες απαιτούνται για μια προσφορά πιστοποιημένης κατηγορίας;

A3: Επιβεβαιώστε τον τύπο υπεράκτιας μονάδας, τη διάρκεια σχεδιασμού, την ονομαστική διάμετρο, τον τύπο ζεύξης, τη διαβάθμιση, το συνεχές μήκος, τη διάταξη τελικού συνδέσμου και αξεσουάρ, την καθορισμένη βάση φορτίου απόδειξης / θραύσης, την απαίτηση διάβρωσης, την τάξη κοινωνίας και την έκδοση κανόνων, το πεδίο μαρτυρίας και NDE, τη λίστα εγγράφων, την ποσότητα, τον προορισμό και το χρονοδιάγραμμα παράδοσης.
