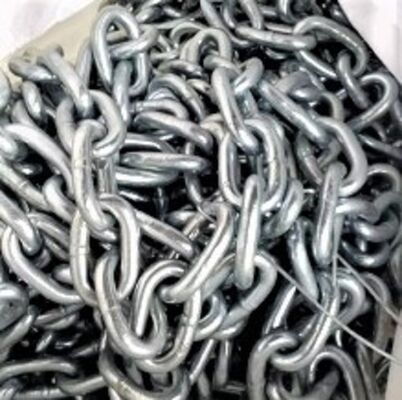

Ζεστή Ζαλβωμένη Αλυσίδα Αγκυρώσεων Χωρίς Κουτσούκ.

Ζεστή Ζαλβωμένη Αλυσίδα Αγκυρώσεων Χωρίς Κουτσούκ.

Επισκόπηση του προϊόντος

Η αλυσίδα άγκυρας χωρίς άγκυρα, που ονομάζεται επίσης αλυσίδα άγκυρας ανοικτού συνδέσμου, παρέχεται για θαλάσσιες διατάξεις άγκυρας που απαιτούν αλυσίδα μικρής σύνδεσης χωρίς διασταυρούμενες άγκυρες.Η γεωμετρία ανοικτής σύνδεσης εξαλείφει τον κίνδυνο χαλαρών πτυχών και μειώνει τον αριθμό των εξαρτημάτων, ενώ το γαλβανισμένο φινίρισμα παρέχει ένα πρόσθετο στρώμα προστασίας από τη διάβρωση για αποθήκευση, χειρισμό καταστρώματος και εξυπηρέτηση σε θαλάσσια περιβάλλοντα.

Η παρούσα σελίδα καλύπτει τις κατηγορίες προμήθειας U1, U2 και U3 με ονομαστικές διαμέτρους από 12,5 mm έως 70 mm. Η αλυσίδα προμηθεύεται από εξειδικευμένα εργοστάσια αλυσίδων και διατίθεται ως εμπορεύσιμο προϊόν.το εφαρμοστέο πρότυποΓια κάθε παραγγελία πρέπει να επιβεβαιώνεται το καθεστώς των εγκεκριμένων εργοστασίων, η κατάσταση της θερμικής επεξεργασίας, τα φορτία απόρριψης και ρήξης, η προδιαγραφή της γκάλβανωσης και το πεδίο εφαρμογής του πιστοποιητικού ταξινόμησης.Η παράκτια αλυσίδα αγκυροβολίας των κλάσεων R3 / R3S / R4 ή ισοδύναμων κλάσεων αποτελεί ξεχωριστό τεχνικό πεδίο και πεδίο πιστοποίησης και δεν θα πρέπει να επιλέγεται από τον πίνακα κλάσεων U στην παρούσα σελίδα..

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: αλυσίδα αγκυρώσεως χωρίς άξονα / ανοικτή σύνδεση -> χωρίς διασταυρούμενη σύνδεση, αποφεύγοντας προβλήματα χαλάρωσης των άξονων και απλοποιώντας την επιθεώρηση της σύνδεσης.
• Διάμετρος αλυσίδας: 12,5 mm έως 70 mm -> καλύπτει το προμηθευμένο εύρος αλυσίδων άγκυρας πλοίων που εμφανίζεται στον τεχνικό πίνακα.
• Κατηγορίες: U1, U2 και U3 -> η ποιότητα και η κατάσταση θερμικής επεξεργασίας πρέπει να αντιστοιχούν στις εγκεκριμένες προδιαγραφές του δοχείου ή του σχεδίου.
• Διάστημα λήψης: 25,0 m έως 27,5 m -> επιβεβαιώστε το ακριβές τελικό μήκος, την ανοχή, τη διάταξη σύνδεσης και τον αριθμό λήψεων πριν από την προσφορά.
• Αναλογίες συνδέσμων: L = 6D και B = 3.6D στον παρεχόμενο πίνακα -> χρήσιμες για ελέγχους αλυσίδας, πώλησης αλυσίδας, θυρίδας και διεπαφής σύνδεσης.
• Κατασκευή: Φλας-μπουτ συγκολλημένη κυλίστη ράβδος χάλυβα -> έλεγχος της διαδικασίας συγκόλλησης, αφαίρεση φλας, διαμετρική επιθεώρηση και ιχνηλασιμότητα είναι βασικοί έλεγχοι εφοδιασμού.
• Επεξεργασία επιφάνειας: Ζαλβάνωση σε θερμό βύθιση ως επίκεντρο της σελίδας -> πρέπει να επιβεβαιωθούν το πρότυπο επικάλυψης από ψευδάργυρο, η μάζα / πάχος της επικάλυψης, η προστασία της κλωστής και η διαδικασία επεξεργασίας.
• Πεδίο εφαρμογής της επιθεώρησης: Οι δοκιμές υλικών, το φορτίο απόδειξης, το φορτίο διάσπασης και η καθορισμένη NDT μπορούν να οργανωθούν -> η τελική μαρτυρία και η έκδοση πιστοποιητικού εξαρτώνται από το εγκεκριμένο σχέδιο αγοράς και επιθεώρησης κατηγορίας.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση της υπηρεσίας: αγκυροβόληση πλοίου, αλυσίδα αντικατάστασης, ειδική διάταξη σύντομης σύνδεσης ή ξεχωριστά καθορισμένη εφαρμογή αγκυροβολίας ανοικτής θάλασσας.

Βήμα 2: Επιβεβαιώστε τη ονομαστική διάμετρο, την ποιότητα, το απαιτούμενο φορτίο απόδειξης και το φορτίο διακοπής, το ισχύον πρότυπο, τη βάση αριθμού εξοπλισμού και το σχέδιο έγκρισης.

Βήμα 3: Επιβεβαιώστε την πλήρη διάταξη της αλυσίδας: αριθμός και μήκος των σφαιρών, τελικοί σύνδεσμοι / διευρυμένοι σύνδεσμοι εάν απαιτείται, σύνδεση αλυσίδων, αλυσίδα άγκυρας, περιστροφή,και συμβατότητα με την πρίζα και το πώμα αλυσίδας.

Βήμα 4: Επιβεβαιώστε το υλικό και το φινίρισμα: U1 / U2 / U3, κατάσταση θερμικής επεξεργασίας, πρότυπο ζεστού γαλβανισμού και απαιτούμενο πάχος επίστρωσης ή εναλλακτική μαύρη ζωγραφική / φινίρισμα με εκρήξεις.

Βήμα 5: Επιβεβαιώστε το πεδίο εφαρμογής της επιθεώρησης και του πιστοποιητικού πριν από την προσφορά: εγκεκριμένα έργα αλυσίδας, ιχνηλασιμότητα υλικών, δοκιμές αποδεικτικών στοιχείων και σπασμάτων, διμερείς επιθεωρήσεις, απαιτήσεις UT / MT, μαρτυρία της τάξης,και εκδότη πιστοποιητικού.

Βήμα 6: Παροχή ποσότητας, τύπου δοχείου, θέσης εγκατάστασης, προορισμού, απαιτούμενου χρόνου παράδοσης, εγκεκριμένου σχεδίου ή φωτογραφίας υπάρχουσας αλυσίδας και τυχόν απαιτήσεων συσκευασίας ή διατήρησης.

Δομή

Flash-butt welded open link | Studless short-link geometry | Weld and flash-removal zone | Interlocking link bearing surfaces | Galvanized external surface | Marking and traceability identification | End connection according to approved chain arrangement

Πλεονεκτήματα της αλυσίδας εφοδιασμού, δοκιμών και ποιότητας

• Η γεωμετρία χωρίς κορδόνια εξαλείφει το ξεχωριστό διασταυρούμενο κορδόνι, αφαιρώντας ένα γνωστό πρόβλημα χαλάρωσης κορδόνι και επιτρέποντας απλή οπτική πρόσβαση γύρω από το σώμα σύνδεσης.
• Η απουσία πριόνου μπορεί να μειώσει το βάρος σε σύγκριση με μια συγκρίσιμη διάταξη πριόνου-σύνδεσης· η πραγματική μάζα μονάδας και η καταλληλότητα του συστήματος πρέπει να ακολουθούν τον παρεχόμενο πίνακα και το εγκεκριμένο σχέδιο.
• Η μορφή ανοικτού συνδέσμου μπορεί να φιλοξενήσει επιλεγμένες ρυθμίσεις αλυσίδων χωρίς ειδικό τελικό σύνδεσμο σε ορισμένα συστήματα, αλλά η διάμετρος σύνδεσης, η περιοχή ρουλεμάν, η άρθρωση,και η έγκριση κατηγορίας πρέπει να ελέγχεται πριν από την προμήθεια.
• Η συγκόλληση με φλας, η απομάκρυνση με φλας, το σχηματισμό συνδέσμων, ο έλεγχος των διαστάσεων και η θερμική επεξεργασία, όπου ισχύει, πρέπει να εκτελούνται σύμφωνα με την εγκεκριμένη διαδικασία παραγωγής αλυσίδας.
• Οι δοκιμές δοκιμαστικού φορτίου και δοκιμές δοκιμαστικού φορτίου διακοπής αποτελούν ξεχωριστούς ελέγχους αποδοχής.
• Η ζεστή ψύξη προσθέτει ένα θυσιαστικό στρώμα ψευδαργύρου, αλλά το πάχος της επικάλυψης, η προσκόλληση, η τοπική επισκευή, ο χειρισμός ζημιών και η συμβατότητα με τις τσέπες αλυσίδας και τις κινούμενες διεπαφές παραμένουν συγκεκριμένες για το έργο.
• Ως προμηθευτικό προϊόν, η προσφορά θα πρέπει να προσδιορίζει το πραγματικό εργοστάσιο αλυσίδας, το εγκεκριμένο πεδίο παραγωγής, τη διαδρομή πιστοποίησης, την σήμανση, τα αρχεία δοκιμών, τα εξαρτήματα, τη διατήρηση,και συσκευασία αντί να υποδηλώνει εσωτερική παραγωγή.

Προσαρμοσμένα χαρακτηριστικά

• Κατηγορία προϊόντος: Προμήθεια αλυσίδων άγκυρας ναυτιλίας -> η παρούσα σελίδα καλύπτει την καλωδιωμένη αλυσίδα χωρίς άγκυρα / ανοικτή αλυσίδα αλυσίδων αντί για αλυσίδα άγκυρα.
• Ονομαστική διάμετρος: 12,5-70 mm -> επιβεβαιώστε έναντι του σχεδιασμού του δοχείου, του εξοπλισμού χειρισμού και του απαιτούμενου πίνακα δοκιμαστικού φορτίου.
• Κατηγορία: U1 / U2 / U3 -> η ονομασία κατηγορίας πρέπει να συνδέεται με αναγνωρισμένο πρότυπο και εγκεκριμένη οδό παραγωγής.
• Διάστημα λήψης: 25,0-27,5 m -> ακριβές τελικό μήκος και ανοχή που πρέπει να δηλώνονται στην παραγγελία αγοράς.
• Κατασκευή: Φλας-μπουτ συγκολλημένη κυλίστη μπάρα χάλυβα -> διαδικασία συγκόλλησης, αφαίρεση φλας, σχηματισμός και διαμετρικοί έλεγχοι αποτελούν μέρος του ελέγχου ποιότητας εφοδιασμού.
• Επεξεργασία επιφάνειας: Ζαλβανωμένη σε θερμό βύθισμα -> πρέπει να επιβεβαιωθούν το πρότυπο επικάλυψης και η ελάχιστη απαίτηση ψευδαργύρου· μπορεί να αναφερθεί χωριστά η βαφή σε μαύρο ή άλλη επιφάνεια.
• Δοκιμασία: Δοκιμασία βάρους / βάρους διακοπής / δοκιμές υλικών / καθορισμένη NDT -> συχνότητα, κριτήρια αποδοχής, μαρτυρία και αναφορά ακολουθούν το σχέδιο σειράς και ταξινόμησης.
• Κατάσταση εφοδιασμού: Εμπόριο / διανομή προϊόντος -> προερχόμενο από εξειδικευμένα εργοστάσια αλυσίδας· η ταυτότητα του κατασκευαστή και η έγκριση εργοστασίου επιβεβαιώνονται για την παραγγελία.
• Απαιτούμενη πιστοποίηση: Διαθέσιμη ανάλογα με το πεδίο εφαρμογής του έργου -> η πιστοποίηση κατάταξης δεν είναι αυτόματη και πρέπει να συμφωνηθεί πριν από την παραγωγή και τις δοκιμές.

Πώς Λειτουργεί

Anchor or termination receives line tension -> Interlocking studless links transfer axial load along the chain -> Link geometry permits articulation through the approved handling route -> Load is transmitted to the chain stopper, αλεξίπτωτο ή εγκεκριμένο τερματισμό αγκυροβολής -> η αλυσίδα επιθεωρείται, διατηρείται και αποθηκεύεται μετά την ανάκτηση

Εφαρμογές

Ship anchoring systems | Workboats and service vessels | Replacement anchor-chain assemblies | Special short-link arrangements accepted by the selected class society | Offshore mooring projects only under a separate R-grade specification and approval basis

Πιστοποιητικά και πλεονεκτήματα

Η επιθεώρηση ταξινόμησης και η πιστοποίηση μπορούν να οργανωθούν σύμφωνα με το ισχύον πρότυπο, τα εγκεκριμένα έργα αλυσίδας, την ιχνηλασιμότητα υλικού, το πεδίο δοκιμής και τις απαιτήσεις του έργου.Το IACS δημοσιεύει ενοποιημένες απαιτήσεις αλλά δεν εκδίδει από μόνο του πιστοποιητικά προϊόντων· ο επιλεγμένος οργανισμός ταξινόμησης ή κατασκευαστής εκδίδει το ισχύον πιστοποιητικό.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

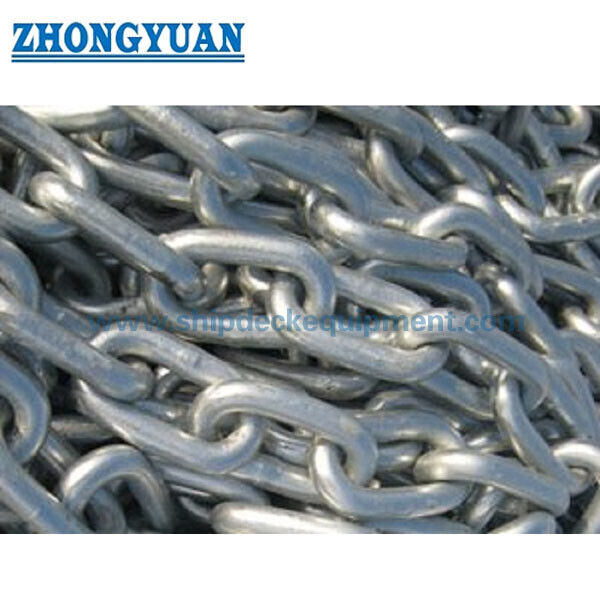

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ μιας αλυσίδας ανοικτού συνδέσμου χωρίς πύραυλο και μιας αλυσίδας άγκυρας με πύραυλο;

Α1: Μια ασύρματη σύνδεση δεν έχει διασταυρούμενη σύνδεση, οπότε δεν υπάρχει πρόβλημα χαλάρωσης της σύνδεσης και το σώμα σύνδεσης είναι ευκολότερο να επιθεωρηθεί.Η αλυσίδα με σύντομη σύνδεση χωρίς κορδόνι δεν αποτελεί καθολική αντικατάσταση της αλυσίδας άγκυρας πλοίου.Πρέπει να επιβεβαιώνεται η διάταξη του δοχείου, το ισχύον πρότυπο, η γεωμετρία του ανεμοθώρακα και του πώματος, τα φορτία δοκιμής και η αποδοχή της ταξινόμησης.

Ε2: Πώς πρέπει να επιλέγεται η σωστή διάμετρος και ποιότητα;

Α2: Χρησιμοποιήστε τη βάση σχεδιασμού του σκάφους ή του σχεδίου, το εφαρμοστέο πρότυπο αλυσίδας, τα απαιτούμενα φορτία απόδειξης και διάσπασης, τον αριθμό εξοπλισμού ή την ανάλυση αγκυροβόλησης και τη συμβατότητα με το πλέγμα, το πώμα αλυσίδας,Σωλήνες HawseΟι τιμές του πίνακα αφορούν φορτία δοκιμής και όχι SWL.

Ε3: Συμπεριλαμβάνονται αυτόματα η γαλβάνωση, η NDT, οι δοκιμές απόδειξης και τα πιστοποιητικά κλάσης;

Α3: Όχι. Η προσφορά πρέπει να καθορίζει το πρότυπο γαλβανισμού και τις απαιτήσεις επίστρωσης, τη μέθοδο και τη συχνότητα της NDT, το πεδίο εφαρμογής των δοκιμών ανθεκτικότητας και ρήξης, την παρακολούθηση, την έγκριση του κατασκευαστή, την σήμανση,και ο εκδότης του πιστοποιητικούΑυτά τα είδη προμηθεύονται σύμφωνα με την επιβεβαιωμένη παραγγελία και το σχέδιο επιθεώρησης του έργου.
