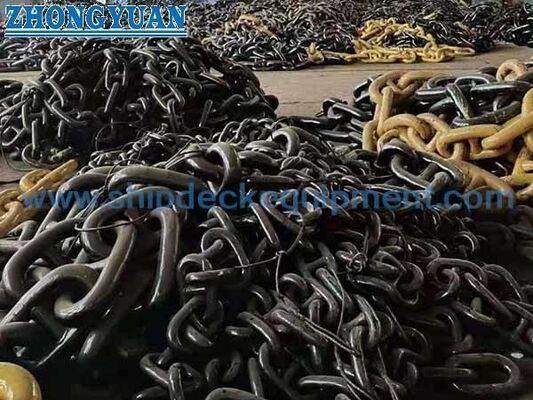

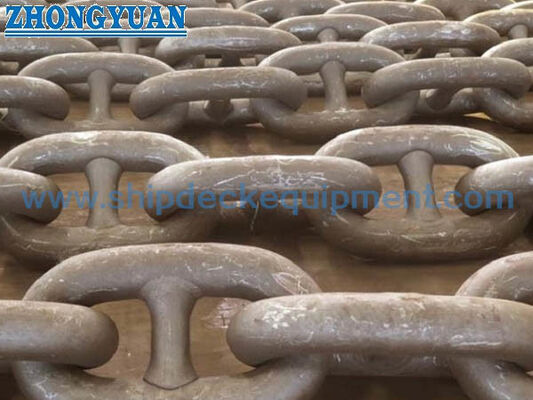

Stud-Link Marine Anchor Chain | U1 U2 U3 Flash-Butt Welded για Αγκυροβόλιο Πλοίων

Αλυσίδα άγκυρας πλοίου με σύνδεσμο Stud | Συγκολλημένη με Flash-Butt για αγκύρωση πλοίου

Επισκόπηση προϊόντος

Η αλυσίδα άγκυρας πλοίου με σύνδεσμο Stud είναι καλώδιο αλυσίδας συγκολλημένο με Flash-Butt που παρέχεται για συστήματα αγκύρωσης πλοίων. Κάθε κοινός σύνδεσμος περιέχει ένα κεντρικά τοποθετημένο Stud που υποστηρίζει τη γεωμετρία του συνδέσμου, βοηθά στον περιορισμό υπερβολικής παραμόρφωσης και συστροφής και παρέχει σταθερή εμπλοκή με τον ανελκυστήρα καλωδίου του εργάτη. Η αλυσίδα επιλέγεται ως μέρος της πλήρους διάταξης αγκύρωσης, συμπεριλαμβανομένης της άγκυρας, του εργάτη, του στοπ αλυσίδας, του σωλήνα αγκύρωσης, του αμπαριού αλυσίδας και των συνδετικών αξεσουάρ.

Η παρεχόμενη γκάμα είναι 12,5–70 mm σε ποιότητες U1, U2 και U3, με μήκη τμημάτων που συνήθως παραγγέλλονται μεταξύ 25,0 m και 27,5 m. Το ISO 1704:2022 παρέχει την αναγνωρισμένη διαστατική βάση για αλυσίδες άγκυρας με σύνδεσμο Stud, ενώ οι ισχύοντες κανόνες ταξινόμησης και το IACS UR W18 παρέχουν απαιτήσεις για εγκεκριμένη κατασκευή, υλικά, θερμική επεξεργασία, δοκιμή αντοχής, δοκιμή θραύσης, σήμανση και πιστοποίηση. Αυτή η σελίδα αφορά αλυσίδες άγκυρας πλοίων. αλυσίδες μόνιμης αγκύρωσης υπεράκτιων εγκαταστάσεων ποιότητας όπως R3, R3S, R4 και υψηλότερες είναι ξεχωριστά προϊόντα και απαιτούν διαφορετική προδιαγραφή.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Αλυσίδα άγκυρας πλοίου με σύνδεσμο Stud → χρησιμοποιείται μεταξύ της άγκυρας του πλοίου και της διάταξης αγκύρωσης εργάτη / αμπαριού αλυσίδας.
• Κατασκευή: Σύνδεσμοι από χάλυβα ελασμάτων συγκολλημένοι με Flash-Butt με τοποθετημένα Studs → υποστηρίζουν το σχήμα του συνδέσμου και τη σταθερή εμπλοκή του ανελκυστήρα καλωδίου.
• Επιλογές ποιότητας: U1 / U2 / U3 → η τελική ποιότητα ακολουθεί τον υπολογισμό εξοπλισμού του σκάφους, τον κανόνα ταξινόμησης και το εγκεκριμένο εύρος εργασιών αλυσίδας.
• Ονομαστική διάμετρος: 12,5–70 mm → οι εγκεκριμένες λεπτομερείς διαστάσεις και η μάζα πρέπει να επιβεβαιώνονται έναντι του εγκεκριμένου σχεδίου εξοπλισμού του κατασκευαστή.
• Μήκος τμήματος: 25,0–27,5 m σύμφωνα με την παραγγελία → 27,5 m είναι το τυπικό μήκος αλυσίδας που αναφέρεται για τη δοκιμή αντοχής ταξινόμησης στο IACS UR W18.
• Βάση δοκιμής: διαστατική επιθεώρηση, δοκιμή αντοχής, δοκιμή θραύσης και μηχανικές δοκιμές ανάλογα με την ποιότητα → το εύρος επιθεώρησης επιβεβαιώνεται πριν από την παραγωγή.
• Επιφανειακή κατάσταση: μαύρο βαμμένο, αμμοβολή ή γαλβανισμένο εν θερμώ όταν εγκρίνεται από το έργο και την ταξινόμηση → η επίστρωση εφαρμόζεται μετά την απαιτούμενη επιθεώρηση και δοκιμή.
• Κατάσταση προμήθειας: προμηθεύεται από εγκεκριμένους από την ταξινόμηση κατασκευαστές αλυσίδων → το πιστοποιητικό ταξινόμησης, τα έγγραφα του κατασκευαστή και η ιχνηλασιμότητα υλικών διευθετούνται σύμφωνα με το εύρος αγοράς.

Κύριες τεχνικές παράμετροι

Οδηγός επιλογής & ερωτήματος

Βήμα 1: Επιβεβαιώστε ότι η απαίτηση αφορά αλυσίδα άγκυρας πλοίου με σύνδεσμο Stud και, στη συνέχεια, παρέχετε τον τύπο του σκάφους, την εταιρεία ταξινόμησης, τον αριθμό εξοπλισμού ή τα δεδομένα διάταξης αγκύρωσης.

Βήμα 2: Επιβεβαιώστε την ονομαστική διάμετρο και την ποιότητα U1, U2 ή U3 από τον εγκεκριμένο από την ταξινόμηση υπολογισμό εξοπλισμού, την προδιαγραφή της άγκυρας και τις διαστάσεις του ανελκυστήρα καλωδίου του εργάτη.

Βήμα 3: Επιβεβαιώστε το συνολικό μήκος της αλυσίδας, το μήκος ανά τμήμα, τη διάταξη συνδέσμων περιττού αριθμού όπου απαιτείται και τους απαιτούμενους τελικούς συνδέσμους, τους μεγεθυμένους συνδέσμους, τους συνδέσμους σύνδεσης Kenter, τον περιστρεφόμενο σύνδεσμο ή τον σύνδεσμο άγκυρας.

Βήμα 4: Επιβεβαιώστε την κατάσταση θερμικής επεξεργασίας, την επιφανειακή φινίρισμα, τη σήμανση και εάν η αλυσίδα αντικατάστασης πρέπει να ταιριάζει με μια υπάρχουσα αλυσίδα, την τσέπη του τροχού και το σετ αξεσουάρ επί του σκάφους.

Βήμα 5: Επιβεβαιώστε το εύρος επιθεώρησης και πιστοποίησης: ορισμένη εταιρεία ταξινόμησης, παρουσία επιθεώρησης, ιχνηλασιμότητα υλικών, δοκιμές αντοχής / θραύσης, μηχανικές δοκιμές και οποιαδήποτε πρόσθετη απαίτηση NDT.

Βήμα 6: Παρέχετε ποσότητα, τόπο παράδοσης, απαιτούμενο χρόνο παράδοσης, απαίτηση συσκευασίας και το υπάρχον πιστοποιητικό αλυσίδας, σχέδιο ή σαφείς φωτογραφίες διαστάσεων όταν είναι διαθέσιμα.

Δομή

Κοινές συνδέσεις συγκολλημένες με Flash-Butt | Κεντρικά τοποθετημένα χαλύβδινα Studs | Στέμμα συνδέσμου και ζώνη συγκόλλησης | Τμήμα αλυσίδας | Τελικός σύνδεσμος και μεγεθυμένος σύνδεσμος | Σύνδεσμος σύνδεσης Kenter | Περιστρεφόμενος σύνδεσμος / σύνδεσμος άγκυρας σύμφωνα με τη διάταξη αγκύρωσης

Πλεονεκτήματα κατασκευής, δοκιμών & ιχνηλασιμότητας

• Η αλυσίδα παρέχεται από εργοστάσια εγκεκριμένα από την ορισμένη εταιρεία ταξινόμησης για την παραγγελθείσα ποιότητα, διάμετρο, διαδρομή κατασκευής και κατάσταση θερμικής επεξεργασίας.
• Η αναγνώριση της ελασματοποιημένης ράβδου και ο έλεγχος αριθμού θερμικής επεξεργασίας διατηρούν την ιχνηλασιμότητα από τον εισερχόμενο χάλυβα της αλυσίδας μέσω της διαμόρφωσης του συνδέσμου, της συγκόλλησης Flash-Butt, της θερμικής επεξεργασίας, των δοκιμών και της τελικής πιστοποίησης.
• Η διάμετρος του συνδέσμου, το μήκος πέντε συνδέσμων, η θέση του Stud, η εφαρμογή του Stud και οι ανοχές διαστάσεων ελέγχονται έναντι του ISO 1704 ή του εγκεκριμένου από την ταξινόμηση σχεδίου.
• Οι παράμετροι συγκόλλησης Flash-Butt και η αφαίρεση του Flash είναι κρίσιμα σημεία παραγωγής. η περιοχή συγκόλλησης εξετάζεται οπτικά πριν από την επίστρωση, με πρόσθετη επιθεώρηση που διευθετείται μόνο όταν έχει οριστεί.
• Η συγκόλληση Stud, όπου χρησιμοποιείται, ακολουθεί εγκεκριμένη διαδικασία και ολοκληρώνεται πριν από την τελική θερμική επεξεργασία. Η θέση και η εφαρμογή του Stud ελέγχονται για να αποφευχθεί απαράδεκτη μετατόπιση ή χαλαρή έδραση.
• Κάθε μήκος αλυσίδας 27,5 m υποβάλλεται σε δοκιμή αντοχής σύμφωνα με την ισχύουσα διαδικασία ταξινόμησης. Δείγματα θραύσης και μηχανικές δοκιμές ανάλογα με την ποιότητα λαμβάνονται σύμφωνα με το εγκεκριμένο σχέδιο επιθεώρησης.
• Τα τελικά μήκη αλυσίδας φέρουν σήμανση με την ποιότητα, τον αριθμό πιστοποιητικού και τη σφραγίδα της εταιρείας όταν είναι πιστοποιημένα από την ταξινόμηση, επιτρέποντας στα παραδοθέντα τμήματα να συνδεθούν με την τεκμηρίωση δοκιμών και υλικών.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: ISO 1704:2022 / ισχύων κανόνας ταξινόμησης → επιβεβαιώστε το διαστατικό πρότυπο και την έκδοση ταξινόμησης που αναφέρεται στην προδιαγραφή αγοράς.
• Ποιότητα: U1 / U2 / U3 → η ποιότητα καθορίζει τις ιδιότητες του υλικού, τη θερμική επεξεργασία και τα πιστοποιημένα φορτία αντοχής / θραύσης.
• Διάμετρος: 12,5–70 mm → το τελικό μέγεθος επιλέγεται από τις απαιτήσεις του εξοπλισμού αγκύρωσης του σκάφους, όχι μόνο από το βάρος της αλυσίδας.
• Μήκος τμήματος: 25,0–27,5 m → ειδικό μήκος και διαμόρφωση τελικού συνδέσμου υπόκεινται σε επιβεβαίωση από το εργοστάσιο αλυσίδων και την ταξινόμηση.
• Επιφανειακό φινίρισμα: Μαύρο χρώμα / αμμοβολή / γαλβανισμένο εν θερμώ → η επίστρωση πρέπει να είναι συμβατή με την απαιτούμενη ακολουθία επιθεώρησης και την προδιαγραφή του έργου.
• Αξεσουάρ: Σύνδεσμος σύνδεσης / τελικός σύνδεσμος / μεγεθυμένος σύνδεσμος / περιστρεφόμενος σύνδεσμος / σύνδεσμος άγκυρας → προμήθεια ως σύστημα ταιριαστής ποιότητας και διαμέτρου όταν απαιτείται.
• Πιστοποίηση: Σύμφωνα με την ορισμένη ταξινόμηση και το εγκεκριμένο εύρος εργασιών → η διαθεσιμότητα πιστοποιητικού επιβεβαιώνεται πριν από την παραγγελία, όχι υποτιθέμενη για κάθε αλυσίδα αποθέματος.

Πώς λειτουργεί

Η άγκυρα αναπτύσσεται → η αλυσίδα με σύνδεσμο Stud περνά μέσα από τον σωλήνα αγκύρωσης και τον ανελκυστήρα καλωδίου του εργάτη → τα Studs υποστηρίζουν τη γεωμετρία του συνδέσμου και τη σταθερή εμπλοκή της θήκης → η τάση της αλυσίδας ελέγχεται από το φρένο του εργάτη και το στοπ αλυσίδας → η άγκυρα ανακτάται και η αλυσίδα πλένεται και αποθηκεύεται στο αμπάρι αλυσίδας

Εφαρμογές

Πλοία μεταφοράς φορτίου | Χύδην φορτηγά | Δεξαμενόπλοια | Πλοία μεταφοράς εμπορευματοκιβωτίων | Γενικά πλοία φορτίου | Σκάφη εργασίας | Συστήματα αγκύρωσης νέων κατασκευών | Τμήματα αλυσίδας άγκυρας αντικατάστασης | Εφεδρικά μήκη αλυσίδας και πιστοποιημένα αξεσουάρ

Πιστοποιήσεις & Πλεονεκτήματα

Η πιστοποίηση ταξινόμησης μπορεί να διευθετηθεί μέσω του εγκεκριμένου κατασκευαστή αλυσίδων σύμφωνα με την παραγγελθείσα ποιότητα, διάμετρο, θερμική επεξεργασία, εύρος δοκιμών και σχέδιο επιθεώρησης. Το IACS καθιερώνει ενοποιημένες τεχνικές απαιτήσεις. η μεμονωμένη εταιρεία ταξινόμησης εκτελεί ή αποδέχεται την επιθεώρηση και εκδίδει το ισχύον πιστοποιητικό προϊόντος.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

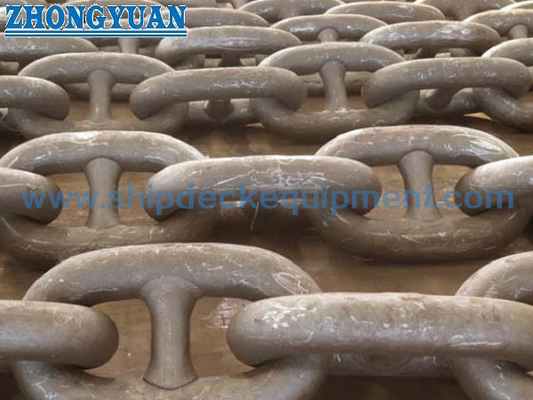

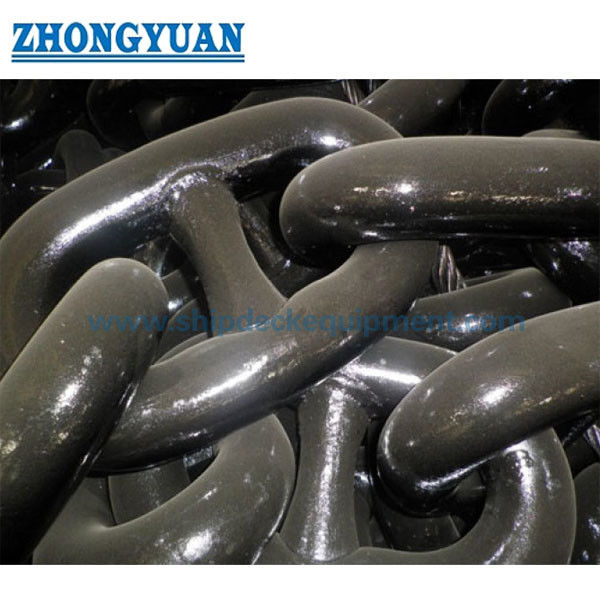

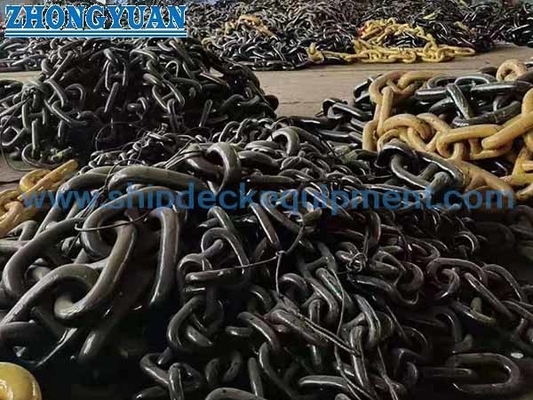

Σχέδιο & Φωτογραφίες

Συχνές ερωτήσεις

Ε1: Πώς πρέπει να επιλέγεται η ποιότητα αλυσίδας άγκυρας U1, U2 ή U3;

Α1: Χρησιμοποιήστε τον εγκεκριμένο από την ταξινόμηση υπολογισμό εξοπλισμού αγκύρωσης του σκάφους, τη διάμετρο της αλυσίδας, την προδιαγραφή της άγκυρας και τον σχεδιασμό του ανελκυστήρα καλωδίου του εργάτη. Μια υψηλότερη ποιότητα δεν πρέπει να υποκαθίσταται αυτόματα επειδή η πλήρης αλυσίδα, τα αξεσουάρ, ο εργάτης και η έγκριση της ταξινόμησης πρέπει να παραμένουν συμβατά.

Ε2: Πραγματοποιούνται UT και MT σε κάθε τμήμα αλυσίδας άγκυρας;

Α2: Όχι ως καθολική προεπιλογή. Το τυπικό εύρος ταξινόμησης περιλαμβάνει διαστατική επιθεώρηση, δοκιμή αντοχής, δοκιμή θραύσης, οπτική εξέταση της συγκόλλησης Flash-Butt και μηχανικές δοκιμές ανάλογα με την ποιότητα. Το UT, το MT ή άλλα NDT πρέπει να αναφέρονται στο ερώτημα και να συμφωνούνται με τον κατασκευαστή και την εταιρεία ταξινόμησης.

Ε3: Μπορεί αυτή η αλυσίδα U1 / U2 / U3 να χρησιμοποιηθεί ως αλυσίδα μόνιμης αγκύρωσης υπεράκτιων εγκαταστάσεων;

Α3: Όχι χωρίς ξεχωριστή εγκεκριμένη προδιαγραφή. Οι ποιότητες αγκύρωσης υπεράκτιων εγκαταστάσεων όπως R3, R3S, R4, R4S και υψηλότερες έχουν διαφορετικές απαιτήσεις υλικού, αντοχής, κόπωσης, κατασκευής και πιστοποίησης και πρέπει να αναφέρονται ως ξεχωριστό προϊόν.
