Σφραγίδα Αγκυροβόλησης Staghorn Dock Bollard

Σφραγίδα Αγκυροβόλησης Staghorn Dock Bollard

Επισκόπηση του προϊόντος

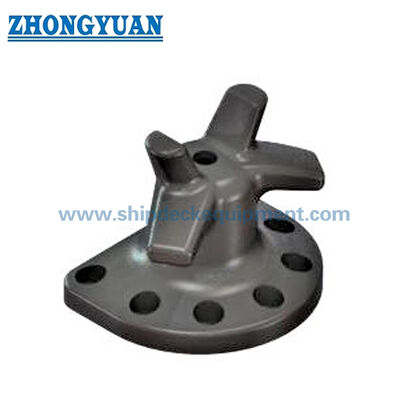

Το στρογγυλό αγκυροβολητήρα staghorn είναι ένα στρογγυλό αγκυροβολητήρα στην αποβάθρα που χρησιμοποιείται σε λιμάνια, προβλήτες, αποβάθρες, λιμάνια και θαλάσσιους τερματικούς σταθμούς για να στερεώνει τα σχοινιά αγκυροβολίας πλοίων.Το σχήμα της κεφαλής του, που έχει σχήμα staghorn, επιτρέπει στο σχοινί αγκυροβολίας να περιστρέφεται και να κρατείται γύρω από το δοκάρι, ενώ η δύναμη αγκυροβολίας μεταφέρεται στο θεμέλιο της αποβάθρας μέσω των βρόχων αγκυροβολίαςΕπειδή αυτό είναι ένα συστατικό αγκυροβολίας που σχετίζεται με την ασφάλεια στην αποβάθρα, ποιότητα χύτευσης, ομαλή μετάβαση φορτίου, σχεδιασμός βρόχου αγκυροβολίας,και η διεπαφή του θεμέλιου θα πρέπει να αντιμετωπίζονται ως βασικά σημεία αγοράς και μηχανικής.

Το δοχείο αυτό μπορεί να προμηθευτεί σε χυτοχάλυβα C-Mn, χυτοχάλυβα, χυτοχάλυβα από ανοξείδωτο χάλυβα, χυτοχάλυβα ή ρευστό χυτοχάλυβα / SG χάλυβα σύμφωνα με τις απαιτήσεις του έργου.το χύτεμα ξύλινου μοτίβου χρησιμοποιείται για να βοηθήσει στον έλεγχο του σχήματος του χύτεματος, την ακρίβεια του μούχλας και την ποιότητα μετάβασης, μειώνοντας παράλληλα τον κίνδυνο των επιβλαβών πόρων αερίων και των ενσωματώσεων σκλήρυνσης.Οι ομαλές στρογγυλεμένες μεταβάσεις ολοκληρώνονται γύρω από το κέρατο και το σώμα για να μειωθεί η τοπική συγκέντρωση άγχουςΗ αξιολόγηση UT, MT και FEA μπορεί να οργανωθεί όταν απαιτείται από τις προδιαγραφές του πελάτη, τον ιδιοκτήτη του τερματικού σταθμού ή τη διαδικασία έγκρισης.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Αγκυροβολητήρας βρόγχος, στρογγυλοκορδόνι → σημείο αγκυροβολίας στην αποβάθρα για τις εργασίες αγκυροβολίας και στερέωσης πλοίων.
• Περιοχή ονομαστικής χωρητικότητας: 10 έως 150 τόνους → χρησιμοποιείται για την αρχική επιλογή του στύλου· η τελική σήμανση SWL / επιτρεπόμενου φορτίου θα πρέπει να ακολουθεί την έγκριση του σχεδίου.
• Αριθμός βρόγχων: 5 έως 7 βρόγχοι αγκυρώσεως → ο αριθμός των βρόγχων αυξάνεται με το μέγεθος του στύλου για να διευκολύνει τη μεταφορά της δύναμης αγκυρώσεως στο θεμέλιο της αποβάθρας.
• Επιλογές υλικών: χυτοχάλυβας C-Mn, χυτοχάλυβας, χυτοχάλυβα ανοξείδωτου χάλυβα, χυτοσίδηρος, εύκαμπτο χυτοσίδηρο / σίδηρο SG → η τελική ποιότητα επιβεβαιώνεται από τις προδιαγραφές του έργου.
• Μέθοδος χύτευσης: Χύτευση ξύλινου τύπου ως κανονική οδός παραγωγής → υποστηρίζει ελεγχόμενο σχήμα, ομαλότερες μεταβάσεις και έλεγχο ποιότητας χύτευσης.
• Αναφορά γωνίας οδήγησης σχοινιού: κάθετη -45° έως +45°, οριζόντια 0° έως 180° σύμφωνα με τα παρασχεμένα δεδομένα → η πραγματική κατεύθυνση σχοινιού πρέπει να ελέγχεται με τη διάταξη της θέσης.
• Σύστημα αγκυρώσεως: Στροφές αγκυρώσεως από χάλυβα άνθρακα θερμής θέρμανσης → επιλεγμένες για αντοχή και αντοχή στη διάβρωση· ποιότητα, διάμετρος και μήκος προς επιβεβαίωση.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα epoxy shop primer ως αναφορά → γυαλισμένη, γαλβανισμένη, βαμμένη ή προσαρμοσμένη επεξεργασία διαθέσιμη όταν ορίζεται.

Βασικές τεχνικές παραμέτρους

Οι διαστάσεις της κύριας σελίδας για τα δοκάρια αγκυροβολίδας αγκυροβολίδας staghorn. Οι διαστάσεις είναι σε mm, εκτός εάν αναφέρεται διαφορετικά. Η χωρητικότητα αναφέρεται από τα παρεχόμενα δεδομένα για αναφορά επιλογής.επιτρεπόμενη σήμανση φορτίου, βάση συντελεστή ασφάλειας και σχεδιασμός θεμελίων θα πρέπει να επιβεβαιώνονται σύμφωνα με τα έγγραφα του έργου.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση του τύπου του δοχείου και της απαιτούμενης χωρητικότητας από 10 έως 150 τόνους σύμφωνα με το σχέδιο αγκυροβολής, το μέγεθος του σκάφους, τη διάταξη του σχοινιού και τη γωνία οδήγησης.

Βήμα 2: Επιβεβαίωση των απαιτήσεων υλικού: χυτοχάλυβα C-Mn, χυτοχάλυβα, χυτοχάλυβα ανοξείδωτου χάλυβα, χυτοσίδηρο ή εύκαμπτο χυτοσίδηρο / σίδηρο SG. Εάν η αντοχή στην φθορά ή η συμπεριφορά κατά την πρόσκρουση είναι σημαντική,να δηλώνεται σαφώς η απαιτούμενη ποιότητα υλικού.

Βήμα 3: Επιβεβαιώστε τη διάταξη αγκυρώσεων: ποσότητα βρόχου, διάταξη βρόχου, υλικό βρόχου, επικάλυψη, βαθμός αντοχής, διάμετρος, μήκος, βάθος ενσωμάτωσης, νάτσες, πλέγματα και πρότυπο εγκατάστασης, εάν απαιτείται.

Βήμα 4: Επιβεβαιώστε την επεξεργασία της επιφάνειας: Sa 2.5 εκρήγνυνση + προετοιμασία εργοστασίου, τελικό σύστημα βαφής, χρώμα, πάχος επίστρωσης, απαιτήσεις γυαλισμού ή απαιτήσεις ζεστού γαλβανισμού για βίδες.

Βήμα 5: Επιβεβαίωση των εγγράφων επιθεώρησης και μηχανικής: πιστοποιητικό υλικού, επιθεώρηση διαστάσεων, UT / MT, υπολογισμός FEA, βάση φορτίου, επιθεώρηση κατηγορίας / μάρτυρας τρίτου μέρους,ή έγκριση του ιδιοκτήτη του τερματικού, εάν απαιτείται.

Βήμα 6: Παροχή ποσότητας, θέσης εγκατάστασης, πληροφοριών για το λιμάνι εφαρμογής/στορφή, προορισμό παράδοσης, απαιτούμενο χρόνο παράδοσης, σχέδιο GA, σχέδιο θεμελίωσης,και φωτογραφίες υφιστάμενων δομών για έργα αντικατάστασης.

Δομή

Staghorn-shaped cast body | Rounded horn transitions | Rope-wrapping contact area | Flanged base | Anchorage bolt holes | Hot-dip galvanized anchorage bolts | Quay foundation connection | Painted or specified surface treatment

Πλεονεκτήματα του χύτευσης, της αγκύρωσης και της μηχανικής

• Η κεφαλή με σχήμα κόρνου υποστηρίζει την περιστροφή του σχοινιού και τη διατήρηση σε αποβάθρες στην αποβάθρα, όπου τα πλοία μπορούν να προσεγγίσουν το δοχείο από διαφορετικές κατευθύνσεις αγκυροβολής.
• Το χύτευμα ξύλινου μοτίβου βοηθά στον έλεγχο του σχήματος του καλούπιου, της διαμετρικής συνέπειας και των καμπυλωμένων περιοχών μετάβασης πριν από την τελική μηχανική επεξεργασία, το επίδεσμο και την επεξεργασία της επιφάνειας.
• Η ποιότητα του χύτευσης αποτελεί κρίσιμο σημείο ελέγχου, διότι οι επιβλαβείς πόροι αερίων, οι ενσωματώσεις σκουπιδιών ή οι ενδείξεις συρρίκνωσης σε περιοχές υψηλής πίεσης μπορεί να επηρεάσουν την ασφάλεια της αγκυροβολίας και την αποδοχή της επιθεώρησης.
• Οι ομαλές μεταβάσεις τόξου γύρω από το κέρατο και το σώμα έχουν ολοκληρωθεί για να μειωθεί η τοπική συγκέντρωση άγχους και να αποφευχθούν οι οξείες περιοχές επαφής με σχοινί.
• Το ευέλικτο χυτοσίδηρο / SG σίδηρο μπορεί να επιλεγεί όταν το έργο απαιτεί βελτιωμένα χαρακτηριστικά φθοράς και αντοχής σε αντίκτυπο σε σύγκριση με το συνηθισμένο γκρι χυτοσίδηρο, με την επιφύλαξη της επιβεβαίωσης της ποιότητας του υλικού.
• Οι βίδες αγκυρώσεως από χάλυβα άνθρακα θερμής θέρμανσης παρέχουν αντοχή στη διάβρωση για τη σύνδεση του θεμέλιου· η βαθμίδα αντοχής του βρόχου και οι ενσωματωμένες λεπτομέρειες θα πρέπει να ακολουθούν το σχέδιο του θεμέλιου του λιβάδιου.
• Η επιθεώρηση UT και MT μπορεί να οργανωθεί σύμφωνα με τις απαιτήσεις του πελάτη, με το πεδίο της επιθεώρησης, τα κριτήρια αποδοχής και την απαίτηση μαρτύρων να επιβεβαιώνονται πριν από την παραγωγή.
• Ο υπολογισμός με βάση το FEA είναι διαθέσιμος κατόπιν αιτήματος για την επανεξέταση της κατανομής των στρες στη μετάβαση του κέρατος, στη βάση, στην περιοχή τρύπας-βρόγχου και στη διεπαφή του θεμέλιου υπό συγκεκριμένες περιπτώσεις φορτίου.

Προσαρμοσμένα χαρακτηριστικά

• Ονομασία προϊόντος: Στάγχορν δοχείο → δοχείο αγκυροβολίας στην αποβάθρα για τη στερέωση με σχοινί πλοίων.
• Πεδίο χωρητικότητας: 10-150 τόνους → επιλέγεται σύμφωνα με το σχεδιασμό φορτίου στη θέση αγκυρώσεως και τη διάταξη αγκυρώσεως του σκάφους.
• Υλικό: Χυτοχάλυβας C-Mn / χυτοχάλυβας / χυτοχάλυβα ανοξείδωτου χάλυβα / χυτοσίδηρο / ικανά χυτοσίδηρο / σίδηρο SG → το τελικό υλικό πρέπει να επιβεβαιωθεί πριν από την παραγωγή.
• Μέθοδος χύτευσης: Χύτευση ξύλινου μοτίβου → βοηθά στον έλεγχο του σχήματος, της μετάβασης του τοίχου και της ποιότητας της επιφάνειας χύτευσης.
• Παράγοντας ασφάλειας: 3 φορές μεγαλύτερος από τον προμηθευόμενο → ο τελικός συντελεστής ασφάλειας σχεδιασμού και η σήμανση SWL / επιτρεπόμενου φορτίου θα πρέπει να ακολουθούν τις απαιτήσεις έγκρισης του έργου.
• Γωνία οδήγησης: -45° έως +45° κατακόρυφα και 0° έως 180° οριζόντια σύμφωνα με τα παρεχόμενα δεδομένα → η πραγματική κατεύθυνση του σχοινιού θα πρέπει να επιβεβαιώνεται από το σχέδιο διάταξης της θέσης.
• Αγκυροβολητήρες: Ζεστό γαλβανισμένο χάλυβα άνθρακα → βαθμός αντοχής, διάμετρος, μήκος, ενσωμάτωση, νάτσες, πλέγματα και πρότυπο βρόγχου προς επιβεβαίωση.
• Επιθεώρηση NDT: UT / MT διαθέσιμη κατόπιν αιτήματος → τα κριτήρια αποδοχής και το πεδίο της επιθεώρησης πρέπει να προσδιορίζονται στην εντολή.
• Υπολογισμός FEA: Διαθέσιμος σύμφωνα με τις απαιτήσεις του πελάτη → χρήσιμος για τον έλεγχο της συγκέντρωσης τάσης και της διεπαφής της βάσης υπό καθορισμένες περιπτώσεις φορτίου.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + επωξικό εργοστάσιο πρώτης ύλης / γυαλισμένο / επικαλυμμένο / εξατομικευμένο φινίρισμα → τελικό σύστημα ακολουθεί το περιβάλλον λιμένα και τις προδιαγραφές του έργου.

Πώς Λειτουργεί

Vessel mooring line approaches the quay → Rope is placed around the staghorn bollard head → Smooth rounded contact areas support rope turning and holding → Mooring force is transferred through the cast body and flanged base → Anchorage bolts transfer the load into the quay foundation → Inspection and coating are completed according to project requirement

Εφαρμογές

Τερματικά λιμάνια. Πάρκες. Λιμάνι. Λιμάνι. Ναυπηγεία. Επισκευαστήρια. Σταθμοί αγκυροβολίας.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά και τα έγγραφα επιθεώρησης μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του σχεδίου, την ιχνηλασιμότητα υλικών, το πεδίο εφαρμογής της NDT, τη βάση φόρτωσης και τη διαδικασία έγκρισης.

Πιστοποίηση: Πιστοποιητικό επιθεώρησης από τρίτο μέρος, Πιστοποιητικό δοκιμής φορτίου έλξης.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Είναι το τελικό προϊόν SWL το εύρος χωρητικότητας 10 έως 150 τόνων;

Α1: Ο πίνακας χρησιμοποιεί τις προμηθευόμενες τιμές χωρητικότητας για αναφορά επιλογής.και το πεδίο εφαρμογής της έγκρισης πρέπει να επιβεβαιώνεται σύμφωνα με τα έγγραφα του σχεδίου πριν από την παραγωγή.

Ε2: Γιατί η ποιότητα του χύτευσης είναι ιδιαίτερα σημαντική για αυτό το δοχείο;

Α2: Τα δοχεία αποβάθρας είναι συστατικά αγκυροβολίας που σχετίζονται με την ασφάλεια.Ελεγχόμενο χύτεμα, ομαλή τελική ακτίνα, διαμετρική επιθεώρηση και προαιρετική επιθεώρηση UT / MT συμβάλλουν στη μείωση αυτού του κινδύνου.

Ε3: Τι πρέπει να επιβεβαιωθεί πριν παραγγείλετε τις βίδες αγκυρώσεως;

Α3: Επιβεβαιώστε την ποσότητα, τη διάμετρο, το μήκος, το υλικό, το βαθμό αντοχής του βρόχου, την απαίτηση ζεστού γαλβανισμού, τα καρφιά, τα πλέγματα, το βάθος ενσωμάτωσης, το πρότυπο βρόχου, το σχέδιο του θεμέλιου,και κατάσταση εγκατάστασης του χώρουΕάν δεν καθορίζονται αυτές οι λεπτομέρειες, θα πρέπει να επιβεβαιώνονται πριν από την τελική κατασκευή.
